om2804 писал(а):Все таки склоняюсь к замене dc мотора на шаговик с редуктором. Вот только надо подходящий подобрать, чтоб можно было хотБы 50 кг.см выжать при 30-40 об/мин

какбе при прочих (массогабариты-стоимость) равных у dc момент заметно больше, чем у шаговика.

от меня несколько ускользнул момент - dc моторы в экструдерах распространены в силу более удобного управления оборотами, или есть еще какие особые преимущества в данном применении по сравнению с асинхронными для переменного тока?

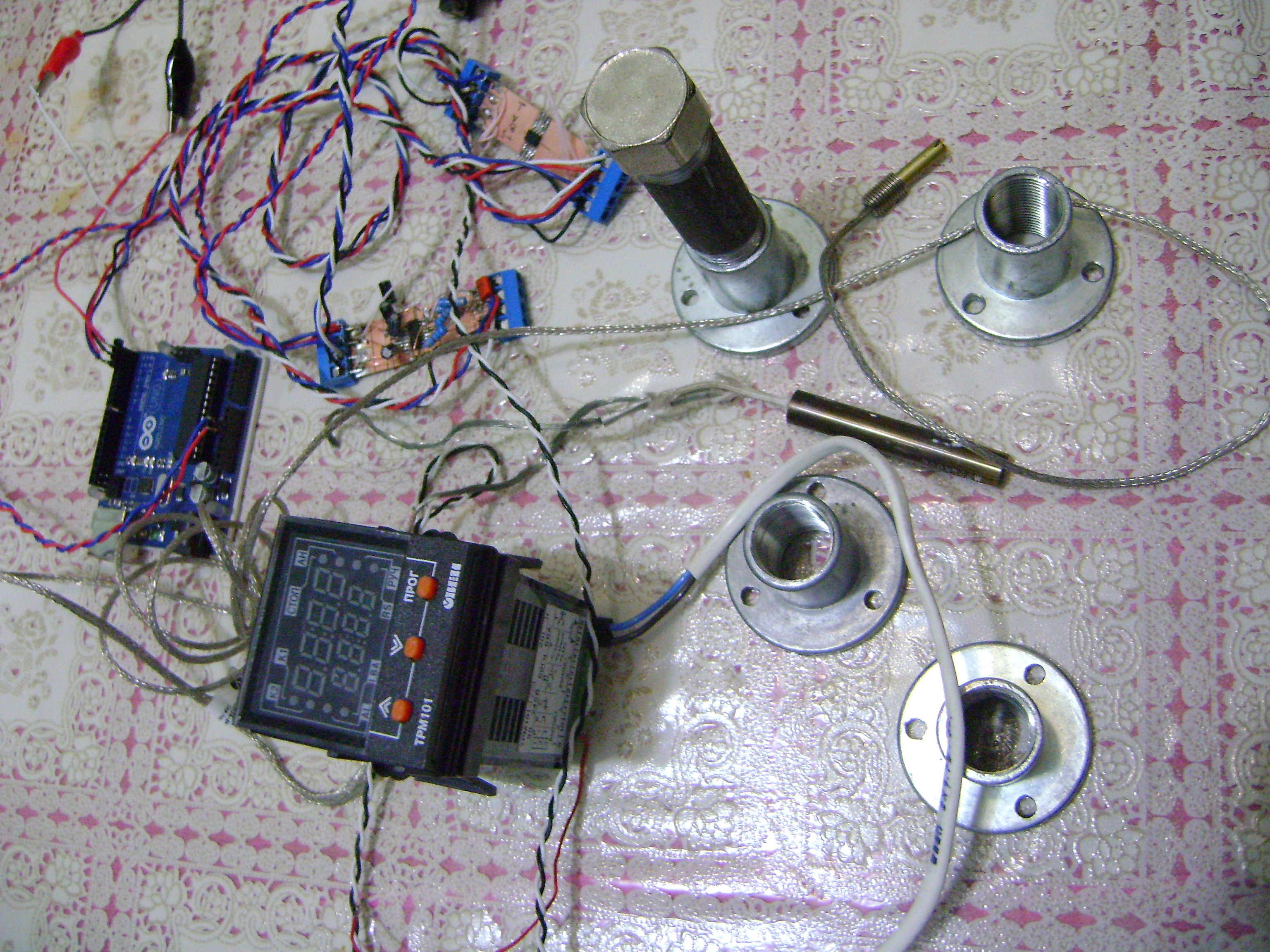

у меня драйвер стоит http://ru.aliexpress.com/item/New-TB656 ... =969353754
дешево и сердито
и ардуина с индикатором и энкодером

1. Основное преимущество - стоимость 3 тыс руб.
Хороший DC-двигатель с редуктором стоит около 10 тыс руб.
Асинхронник с преобразователем обойдутся в такую же стоимость.
2. Ещё шаговый двигатель не теряет момент на низких оборотах.
3. Имеет достаточно широкий диапазон регулирования частоты вращения.

Из недостатков - шумный, требуется специальное управление

привет
после нескольких экспериментов возникли сомнения что в появлении пузырей при изготовлении прутка виновата вода.
при 170 градусах - пруток идеально гладкий и блестящий
при 180 - "чешуя" видна только с увеличительным стеклом
при 190 уже без увеличения
при 220 - получается пруток "пенопласта" диаметром милиметров 6
если учесть что давление паров воды при 170 градусах больше 8 атмосфер - возникают сомнения

посмотрел спеки на свои гранулы - там оказывается до 2 процентов антистатической добавки (а воды не более 0.4)
поискал эту добавку - единственное что нашел - спирторастворимая жидкость
в планах промыть ИПСом (этиловый жалко) гранулы и попробовать
если кто то проверит сам - отпишитесь о результатах - у меня сейчас разобрано все - прорезаю в трубе продольные канавки для улучшения подачи

Evgeny

Evgeny писал(а):привет
после нескольких экспериментов возникли сомнения что в появлении пузырей при изготовлении прутка виновата вода.
при 170 градусах - пруток идеально гладкий и блестящий
при 180 - "чешуя" видна только с увеличительным стеклом
при 190 уже без увеличения
при 220 - получается пруток "пенопласта" диаметром милиметров 6
если учесть что давление паров воды при 170 градусах больше 8 атмосфер - возникают сомнения

посмотрел спеки на свои гранулы - там оказывается до 2 процентов антистатической добавки (а воды не более 0.4)
поискал эту добавку - единственное что нашел - спирторастворимая жидкость
в планах промыть ИПСом (этиловый жалко) гранулы и попробовать
если кто то проверит сам - отпишитесь о результатах - у меня сейчас разобрано все - прорезаю в трубе продольные канавки для улучшения подачи

Evgeny

Пардон, а какой марки у вас пластик?
А сушить всё-таки пробовали? Если нет, то может стоит вначале попробовать, ведь каждую порцию не напромываешься...
Кстати, ИПС - слишком вязок. После него всё равно придётся промывать гранулы (угадайте чем) водой, а значит всё равно сушить.
Тем более, что если это литьевая марка, то она изначально рассчитана на работу в таких условиях.

P2M-AT

Пена ещё может выходить если температура слишком большая. Происходит закипание. Проверьте температуру чем-то точным температуру на сопле. Хотя-бы мультиметром китайским.
Боюсь, что канавки никакого видимого эффекта не окажут. Если и делать, то лучше не просто продольные, а продольные закрученные обратно резьбе.
Добавки промывать не надо. Они там не случайно введены. Да и не вымыть их, они уже в структуре. Т.ч. не переводить спирт
А воду лучше высушить

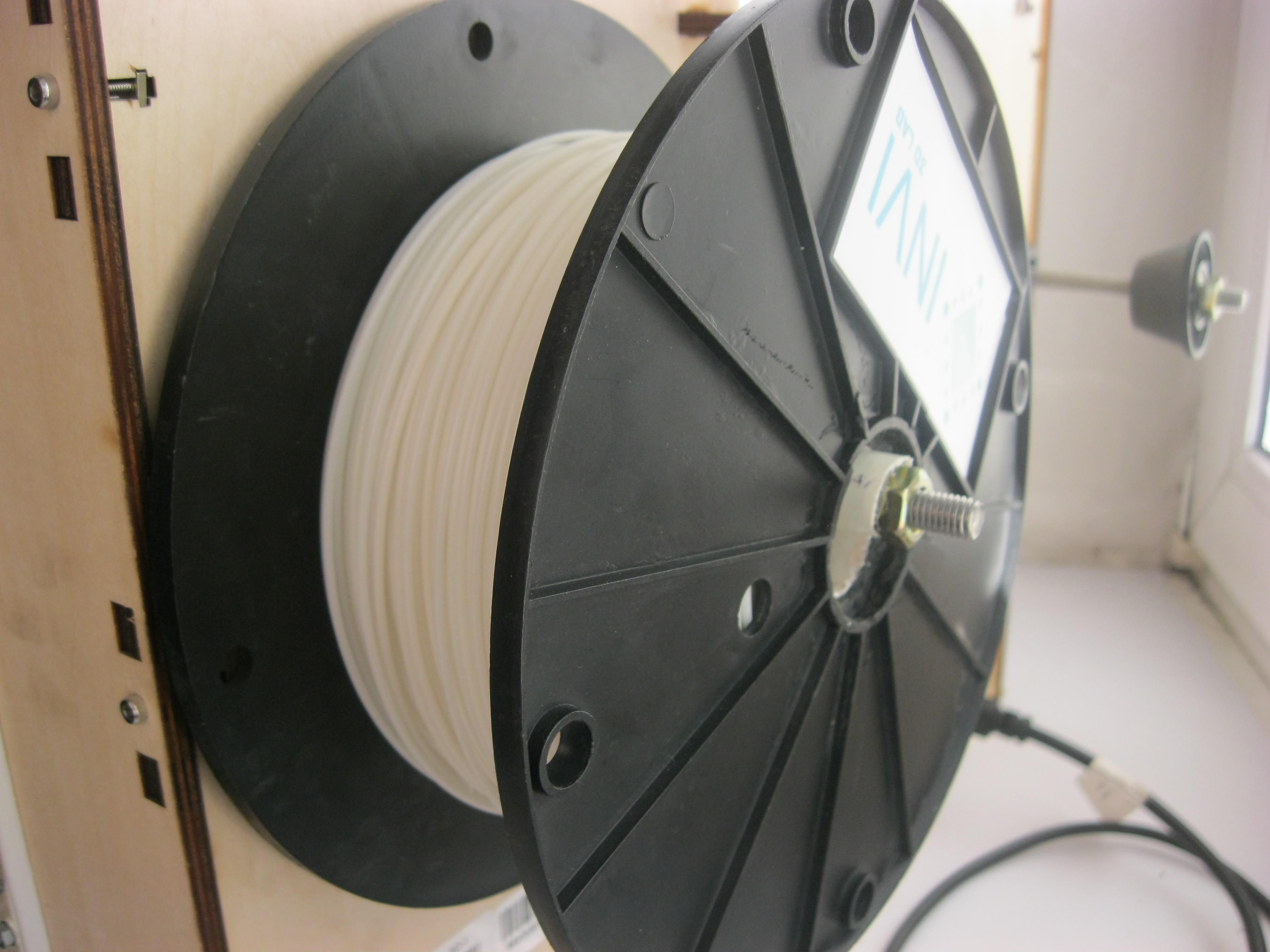

разобрался я со своим filastruder'ом. Можно сказать что все получилось, диаметр от 1.73-1.77, нить не запутывается в катушке при печати

Привет
Эффект от канавок - существенный теперь на 5 ом давит так как раньше на 20
единственное - при застревании зерна - пока не перережет - сворачивает трубу градусов на 15 - смотреть и слушать страшно
Evgeny

слишком глубокие значит

Намотчик пластиковой нити: http://youtu.be/7pAt7qBcr-E

Прикольно, тока непонятно как регулируется натяжение?
Видел на фотодатчиках положения нити, но мне не очень нравится эта идея. Лучше наверно сделать 1 датчик и если его касается нить, то программно добавлять скорость на 1 шаг, к примеру, ну или на там сколько то долей вольт.
Пока собираю детали, почти готово, отдал размеры для нагревателя. Со сверлом вопрос, какое лучше, бур или по дереву? И по дереву там 2 типа, есть без центрального стержня, его наверно проще?

На фотодатчиках. Если один датчик использовать но при его сработке непонятно ушла нить вниз или вверх. Поэтому непонятно добавлять или уменьшать скорость намотки. Проходил это, отказался.
Если 2 датчика, то как только касается верхнего - скорость уменьшаем, нижнего - скорость увеличиваем. Скорость меняется плавно, чтобы не было больших Рывков.

Добавлено спустя 49 минут 30 секунд:
По дереву лучше
Без центрального стержня в рашке врядли найдешь

Как бы обрисовать конструкцию...
Пруток пропустить через отверстие с маятником на другом конце, при увеличении натяжения срабатывает датчик. Или наоборот, при уменьшении натяжения срабатывает. Этим же можно контролировать обрыв.
Вспомнил, видел такой в CD-приводах на лотке для дисков.

Нифига не понял. Нарисуй
