roboforum.ru

NeverBe писал(а):Обратился в НПО Пластик и в Н.Тагил.
Читал, что люди закупают пластик в Тагиле. Но по факту оказалось, что деньги переводятся частному лицу через yandexmoney, на сайте нет ни одного телефона, общение только через мыло, да и ко всему прочему, оказалось, что нет такого юр.лица в Тагиле как ООО "Центр информационных технологий". В общем, если кто готов так запросто переводить деньги неизвестно кому, шлите их лучше мне, я знаю, как ими распорядиться)))
Так что первый пластик я заказал в "МИПП НПО Пластик".

NeverBe писал(а):Сегодня привезли заказанный мной пластик. Это, извиняюсь, полный пи..ц
Во-первых, он 2 мм, а во-вторых, он тупо не плавится даже на 210 градусах.

ага тоесть то что народ покупает у нижнего тагила давно и отзывается хорошо вы нашли, а то что с "московским НПО Пластик" народ советует не связыватся - нет?
230- градусов это совершенно нормальная температура для АБС и собственно температуру требуется подбирать на каждый новый цвет/нового поставщика.

Добрый всем день!

Тоже стал обладателем сего чуда техники (Solidoole 2) подкупило то что он как говорится Assembled и все такое..
Поначалу выбирал между МиксШопом (http://mixshop.com/), ПортаБи (http://romscraj.com/carttoo/) и еще несуществующим МакиБоксом, кстати слава богам что в последний я так и не выслал денег потому как до сей поры владельцев его в РУнете я не видел)

Итак про солидол:

1. Посылка пришла быстро, я бы даже сказал РЕАЛЬНО быстро..с алиэкспресса, прочих чайна и европейских магазинов идет дольше. Здесь прямиком из Бруклина 2,5 недели и получай коробочку на почте, при этом с сортировочного центра она шла ровно столько сколько из США до РФ (headbang).
2. Упаковано все качественно, все обездвижено, внутрях немного пластика АБС, УСБ-провод и как говорил топикстартер американский провод, который незамедлительно был заменен ноутбуковским.
3. Инструкций и прочего внутри практически нет, забавные картинки типа анимэ с вариантами поставок, квитанция для отчета в бухгалтерию и ссылка на сайт, мол пожалуйте за разъяснениями к нам.
4. Считая себя не глупым юзером прошедшего путь от виндовс 3.11 до нашего времени загружаю http://www.solidoodle.com/how-to-2/how- ... -software/ и начинаю танцы с бубном, которые сводятся к двум шагам, воткнуть дрова на принтер и поставить Питон с кучей примочек для непосредственно печати.
Оговорюсь сразу, так я и не победил этот Pronterface & Skeinforge который предлагалось юзать, потому как питон упрорно писал какую то ошибку, а вникать особо не хотелось, хотелось ПЕЧАТАТЬ )) благо Repetier Host с интегрированным сликом встали на ура.

Это так сказать предисловие, а вот тут началось...

1. поняв как загрузить АБС струну, я прогрел башню принтера до 200 гр. и установил ее без проблем
2. порывшись на рекомендуемом http://www.thingiverse.com/ нашел модель: http://www.thingiverse.com/thing:29090 которую и решил печатнуть
3. загрузил ее в прогу, нашел G-код сликом, отправил на печать и тут:
- Нить начала наматыватся на головку экструдера упорно не желая оставаться на постели, делая максимум несколько миллиметров и потом тащась за ним по поверхности.
- Стал греть постель до 95 градусов, стало оставаться больше сантиметра и опять таскаться за головкой..
- Покурив интернеты понял что стоковые настройки сликера никуда не годны (температура головы 195, постели 95)
- поставил температуру головы 205, постели 100 и о чудо, напечатался целый первый слой изделия...НО далее опять все смялось к черту и начало таскаться за головой

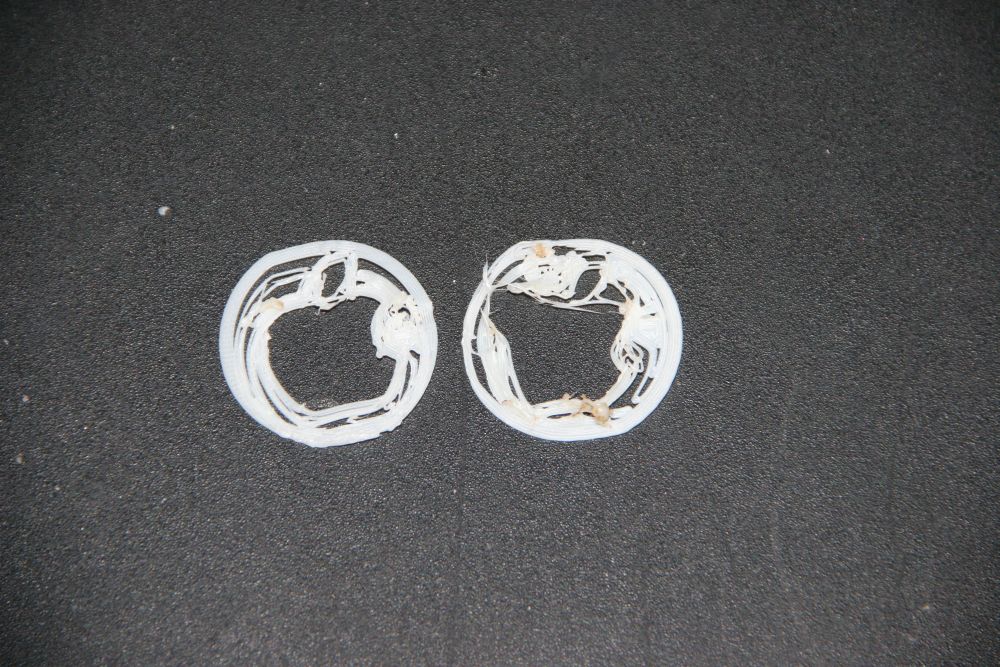

вот что вышло:

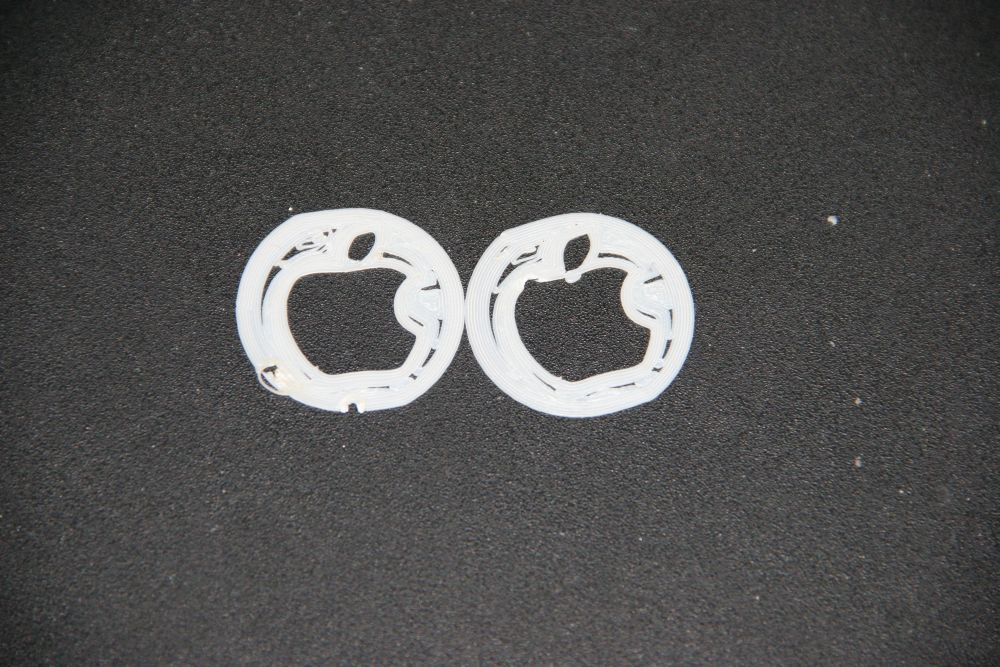

Далее еще 3000 экспериментов со скоростями первого слоя, нагревом и т.д., в оконцове самое лучшее что пока вышло это:
при настройках: голова 212 градусов (хотя на сайте производителя 210 это предел), и постель 103 градуса (более ее кочегарить просто нереально долго)..

Из этого всего больше всего бесило то что постель греется МЕГА долго, и голова при значении 214 просто уходит в блок..пишет айайай температура, охлаждаюсь.

Из идей на дальнейшую счастливую 3Д жизнь: 1. Обзавестись к чертовой бабушке PLA пластиком его то хоть это чудо раскочегарит, 2. Сделать ему бокс со всех сторон, чтоб температуру резко не терял, 3. разобраться с конфигами (может все таки руки кривые?), 4. Смазать постель раствором из ацетона и ABS-пластика, говорят помогает..

Посоветуйте может еще что нибудь что упускаю из виду...

Всетки что-то не то у солидудла с температурой хотэнда !
Стандарт для АБС это 230 градусов, а у них максимум 210 и больше никак, зачем-то ограничили специально ?
Надо разбираться подробнее зачем и почему было сделано это ограничение!

1 прошить нормальной прошивкой
2 убедиться что сопло выдержит до 250C и выставлять то что нужно для печати
3 Замерить падение напруги на кровати - мож у вас бп не отдаёт току.
ежели 11-12 вольтей в наличии - отстегивать питание и запитать кровать от отдельного блока вольтей на 15-17 например через релюху. Авось выдержит. А не выдержит купить обычную нагрев панель

стандартную кровать расчитанную на 12V 11А есть смысл запитывать минимум 24V (получим 264W вместо 132W) в штатной мощности кровать нормально не прогреть, больше 110С физически не качегарит (излучает тепло быстрее)

Добавлено спустя 4 минуты 34 секунды:
я делал хак с укорачиванием всех проводников в 2 раза (резал меандры посредине и прокидывал перемычки) эффект тот же что при 24V питании, но нужно использовать реле, ATX 450W+ и подключать по два провода сечением полтора квадрата в каждом направлении (2 провода на + и 2 провода на -, и то греются, лучше по 3 провода)

чейто у тебя кровать не фонтан, я стандартную прусовскую МК до 135 легко раскочегариваю на 12 вольтах, контроль внешним термометром все подтверждает

может БП лажает, проседает до 11.65В под нагрузкой, но вроде не сильно критично.
а "легко" это сколько по времени ?
сейчас замеряю 130 град на "хаканой" PCB

ну греется не моментально конечно, минут 10-15 до 100, дальше интенсивность нагрева падает, честно гря не замерял суммарное время нагрева, работаю на 110-115 градусах максимум, грел до 135 чисто экспериментально, температуру можно и дальше поднимать - нагрев идет, но уже опасаюсь за дорожки, все таки медяха для таких вывертов не очень

нагрев 20-100С = 5 мин
100-130 = 5 мин

грею до 135 всякий раз, постоянно печатаю так (с толстым борсиликатным стеклом даёт 110С на поверхности )
термистр непосредственно близко к проводниками

setar писал(а):стандартную кровать расчитанную на 12V 11А есть смысл запитывать минимум 24V (получим 264W вместо 132W)

Ну вообще-то нет. Закон Ома никто ещё не отменял. P = UI, I = U/R, P = U^2/R. Т.е. мощность будет 582Вт вместо 132Вт

Тааак..про переделать блок под кровать понял
А если прошить, потом стандартную то накатить можно будет?
И еще раз вопрос вопросович - стоит вообще так заморачиваться или тупо уже подождать PLA пластик и печатать потихой? Сильно качество разнится?

Добавлено спустя 4 минуты 38 секунд:
А да и еще одно..вчера догнал температуру до 213 первого слоя и 212 далее, закрыл все стенки и получил целых 8 слоев значка бетмена http://www.thingiverse.com/thing:32302 НО потом первый слой стал выгибаться и в оконцове изделие опять зацепила башня и начала таскать с собой, отсюда вопрос - выгибание это что за эффект?

Извини, что ничего не могу подсказать по теме. Может тут найдешь что ищешь. Тут как раз фанаты солидола собрались.
Удачи. http://www.soliforum.com/
Использую "google chrome" + его стандартный переводчик.

Советы по калибровке http://wiki.solidoodle.com/solidoodle-1
Отличия АБС от ПЛА http://www.soliforum.com/topic/1103/abs-versus-pla/

om2804 писал(а):

setar писал(а):стандартную кровать расчитанную на 12V 11А есть смысл запитывать минимум 24V (получим 264W вместо 132W)

Ну вообще-то нет. Закон Ома никто ещё не отменял. P = UI, I = U/R, P = U^2/R. Т.е. мощность будет 582Вт вместо 132Вт

ток тот же - ограничение fuse
поэтому увеличивая напряжение в 2 раза получаем рост мощности в 2 раза

Насколько понимаю, загибание нижнего слоя называется деламинация.
Борятся с ней как раз тем самым раствором АБС в ацетоне, а также при помощи каптон ленты, или просто протирая стол ватным тампоном смоченным в пиве (или сахарном сиропе). Говорят, пиво или сироп отлично помогают!

Nordok писал(а):Насколько понимаю, загибание нижнего слоя называется деламинация.
Борятся с ней как раз тем самым раствором АБС в ацетоне, а также при помощи каптон ленты, или просто протирая стол ватным тампоном смоченным в пиве (или сахарном сиропе). Говорят, пиво или сироп отлично помогают!

Тэкс, ну консистенция раствора АБС пока видимо не получается толком, чей то отлипает...а вот пивка вечером - это запросто )
