Фанерный Prusa Mendel

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Фанерный Prusa Mendel

Сообщение how_eee » 17 янв 2013, 00:36

Привет всем! Мой первый пост на этом форуме :D

3Д печатью я загорелся уже давно, года 2 назад. Читал много уважаемых блогов, изучал конструкции. Потом собрал ЧПУ пенорезку для нужд моего авиамодельного хобби http://forum.rcdesign.ru/f111/thread267120.html

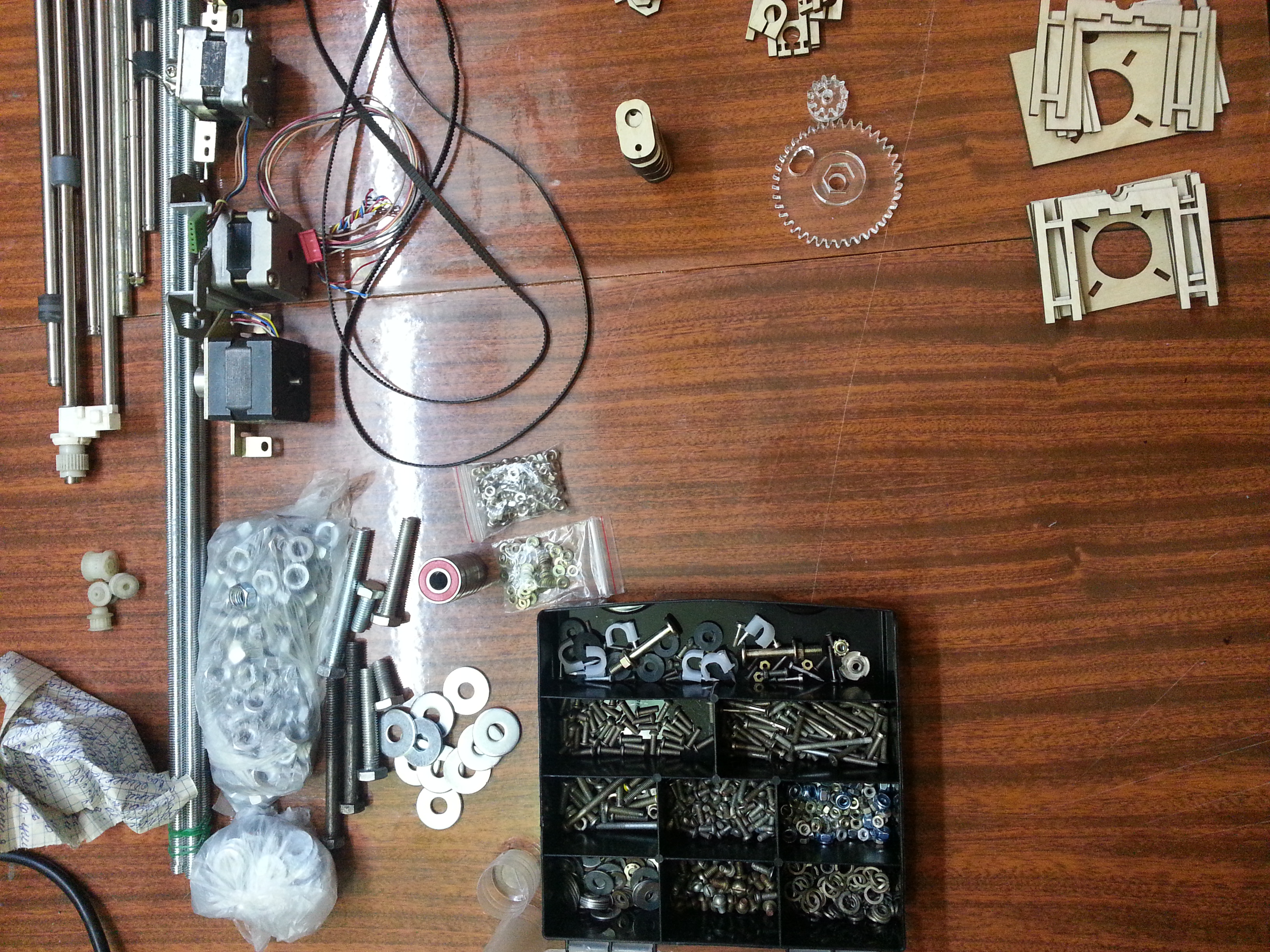

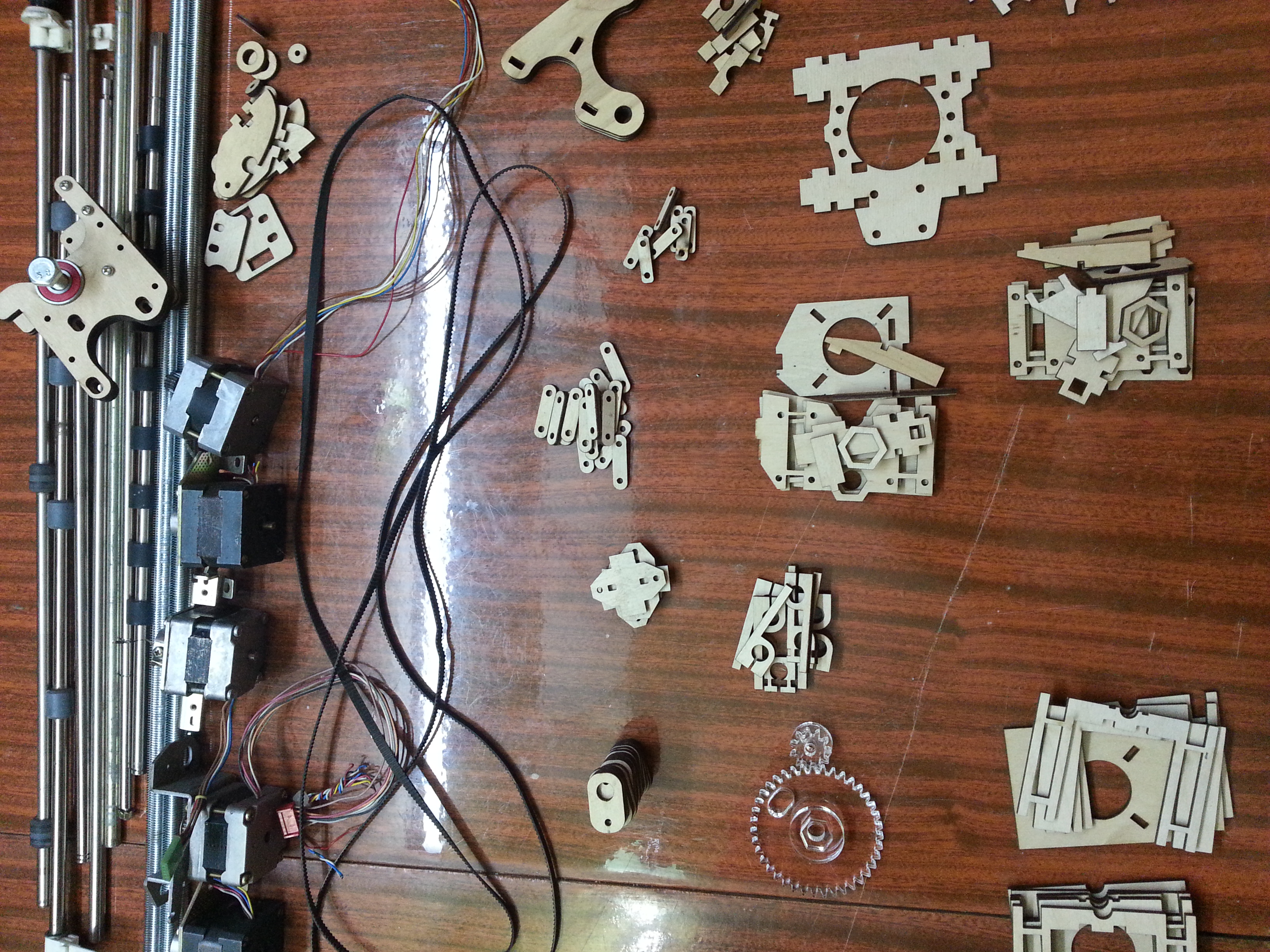

И вот, на прошлой неделе, опять наткнулся в сети на это чудо. Руки начали чесаться. Решил сделать Prusa Mendel для начала. Поехал на барахолку, купил шпильки, валы от старых принтеров, подшипники, гайки итд., и, даже, двигатели nema17 от 5.25" дисководов.

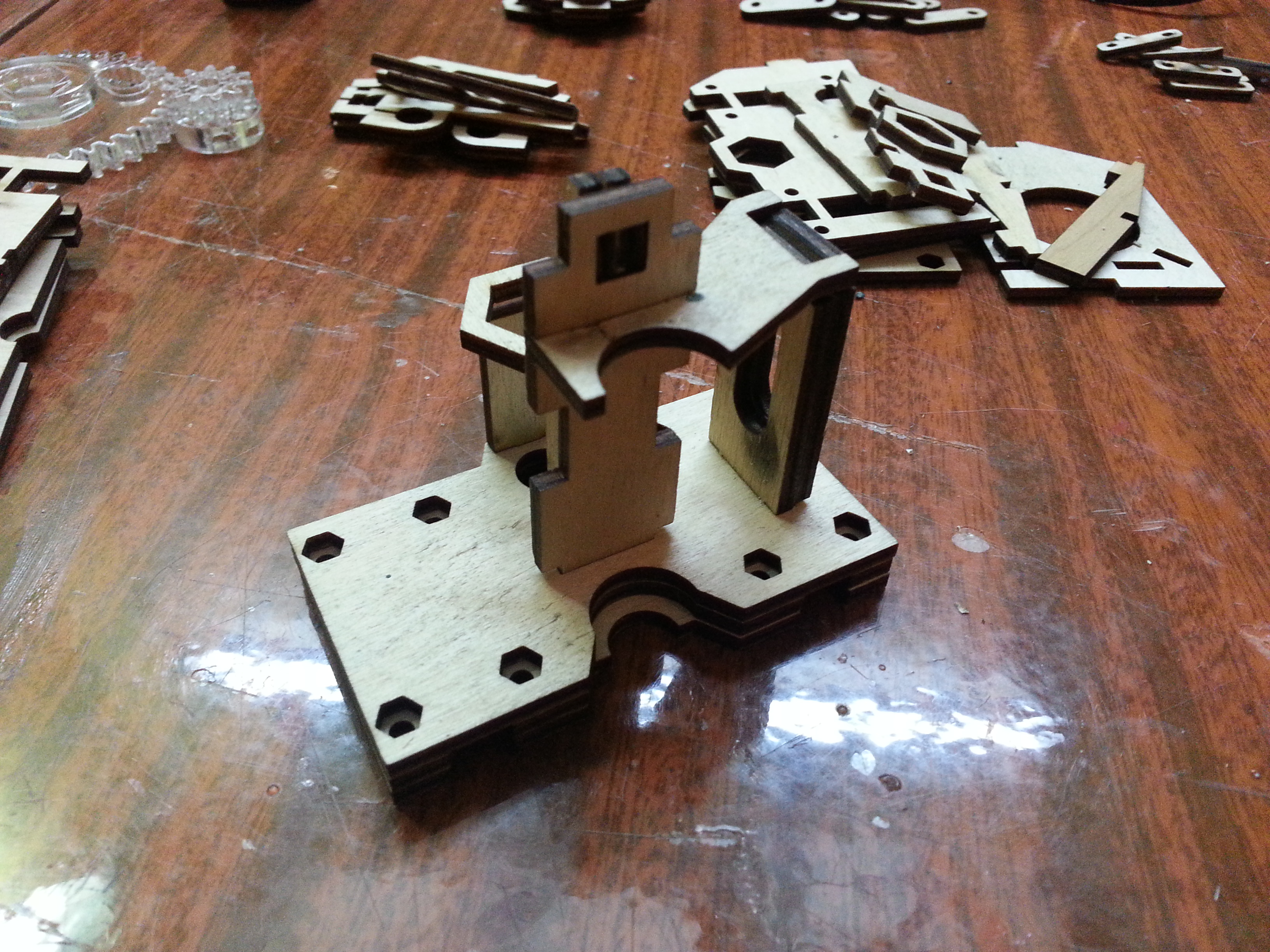

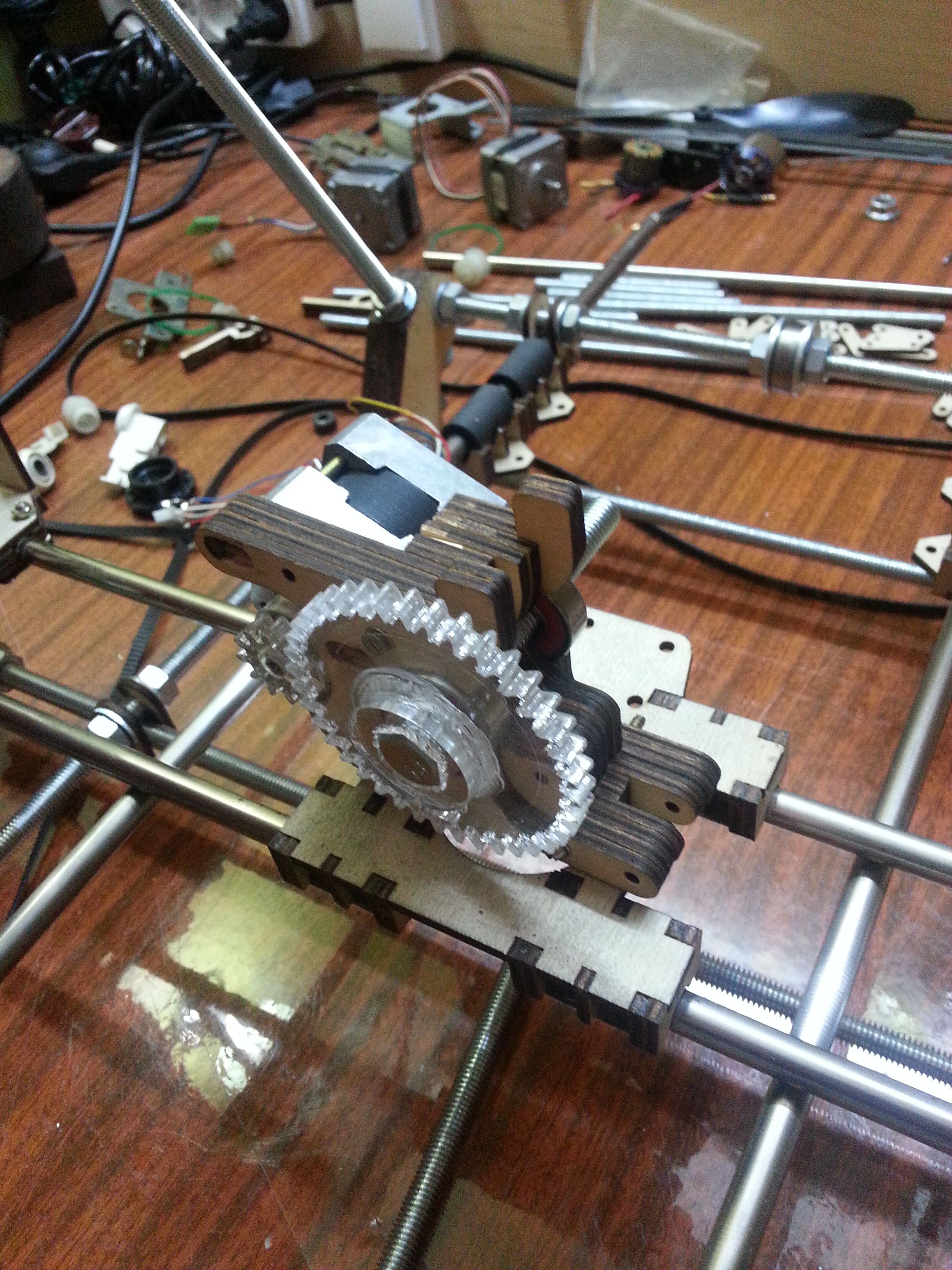

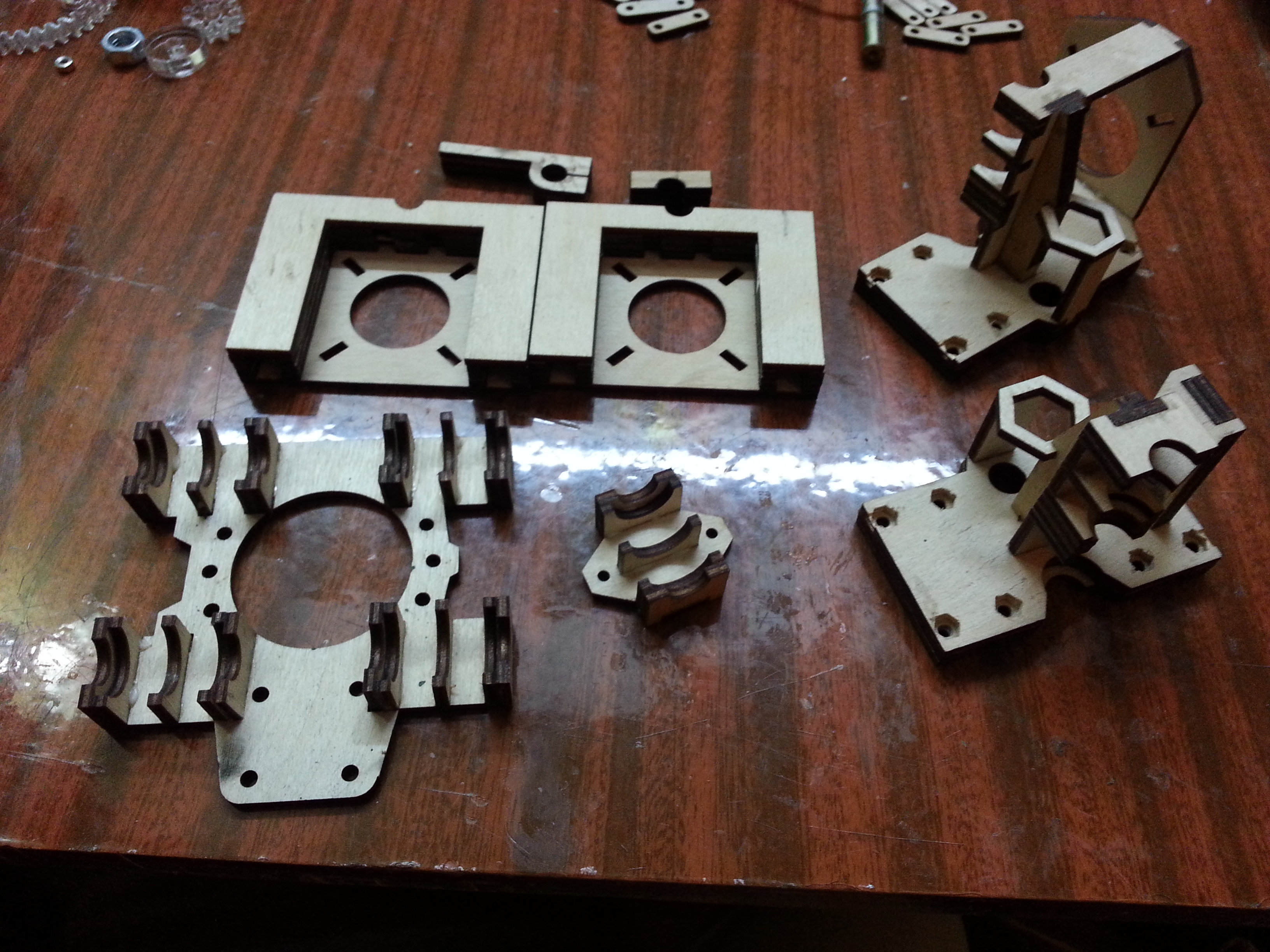

Все чего мне не хватало из механики, это детали из пластика. Покупать то, что можно сделать самому, не по нашему. Я решил их изготовить из фанеры, нарезав лазером в знакомой фирме, которая делает наружнюю рекламу. Плюсом этого метода является то, что без шума и пыли мы получаем очень точные и достаточно прочные детали. Перечертил все в солидворксе под фанеру 3 и 6 мм. Но в наличии не оказалось 6мм фанеры, пришлось два раза резать из 3 мм и клеить чуть больше. Шестерни экструдера резал из акрила 5мм тем же лазером.

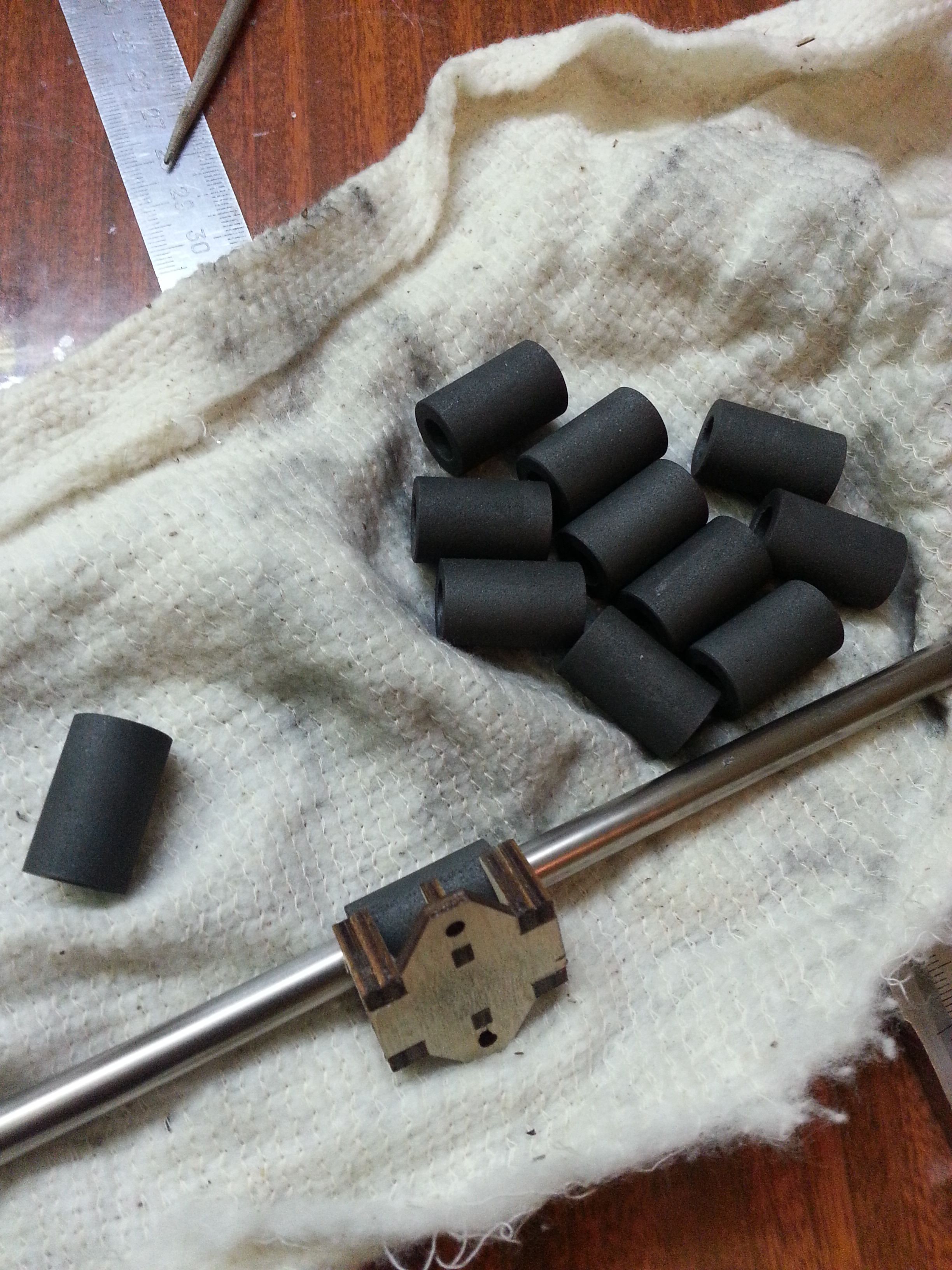

Втулки из графита. Их размеры как у lm8u подшипников - Ф8*Ф15*24мм. Вклеивал циакрином.

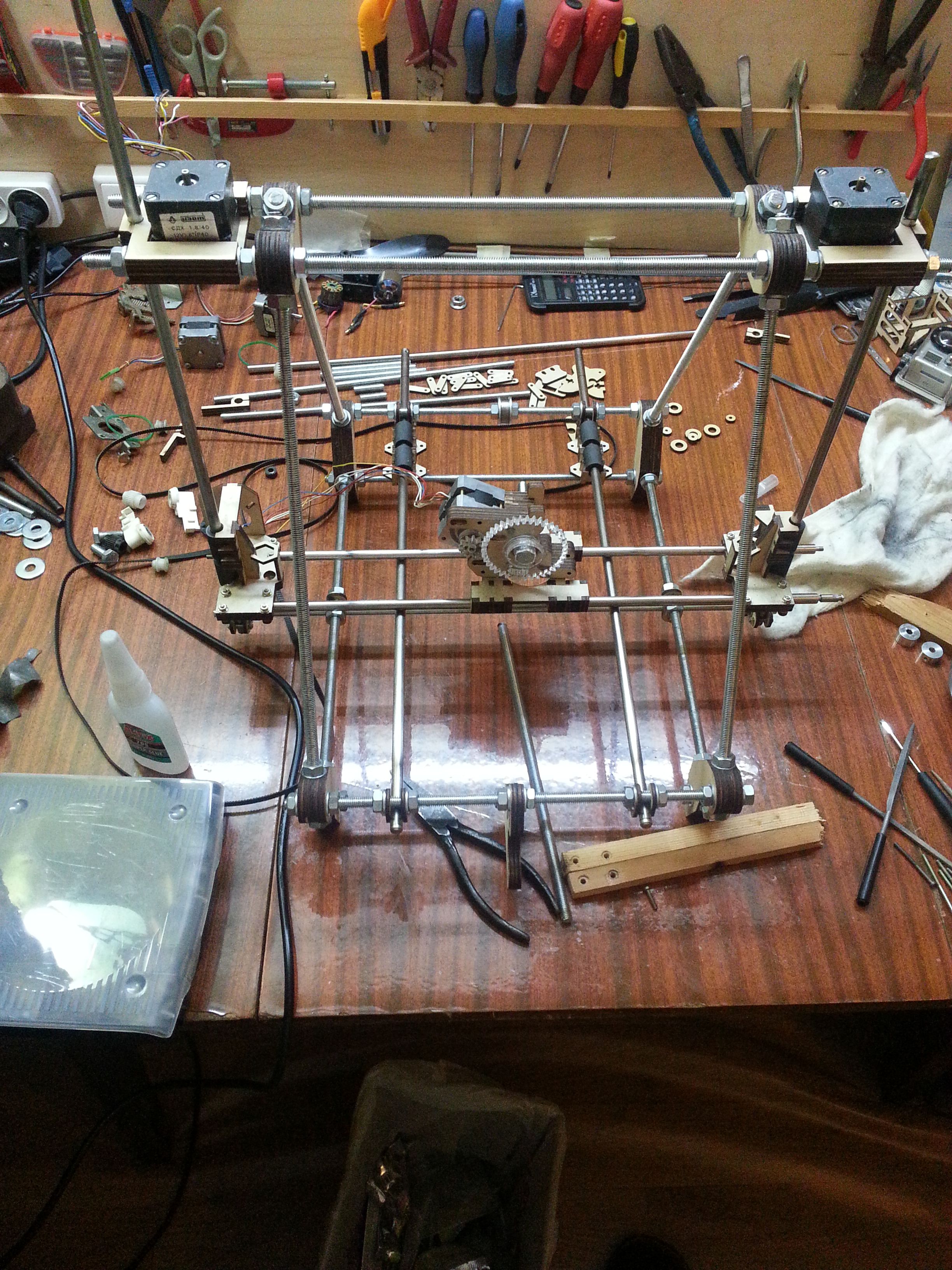

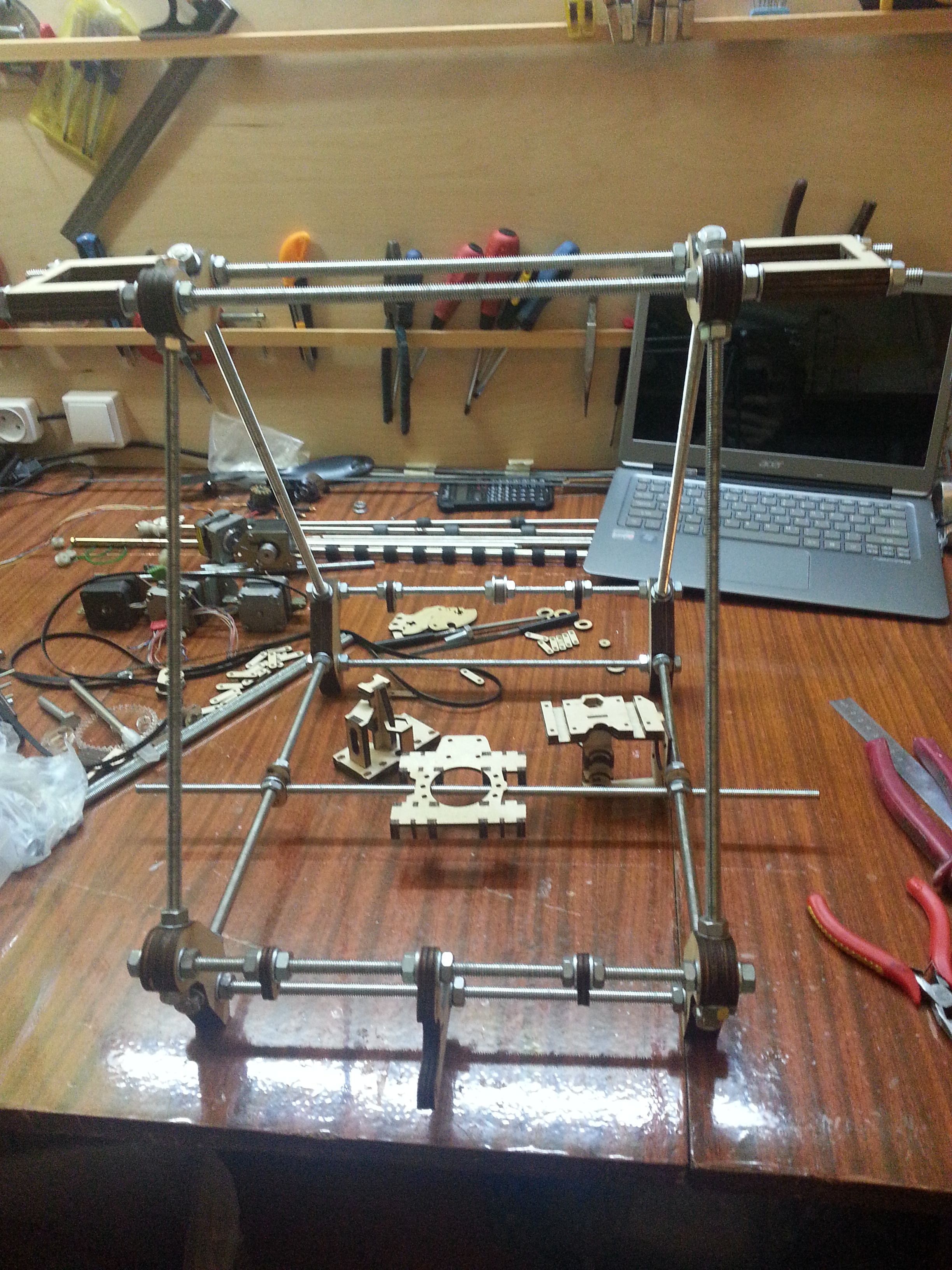

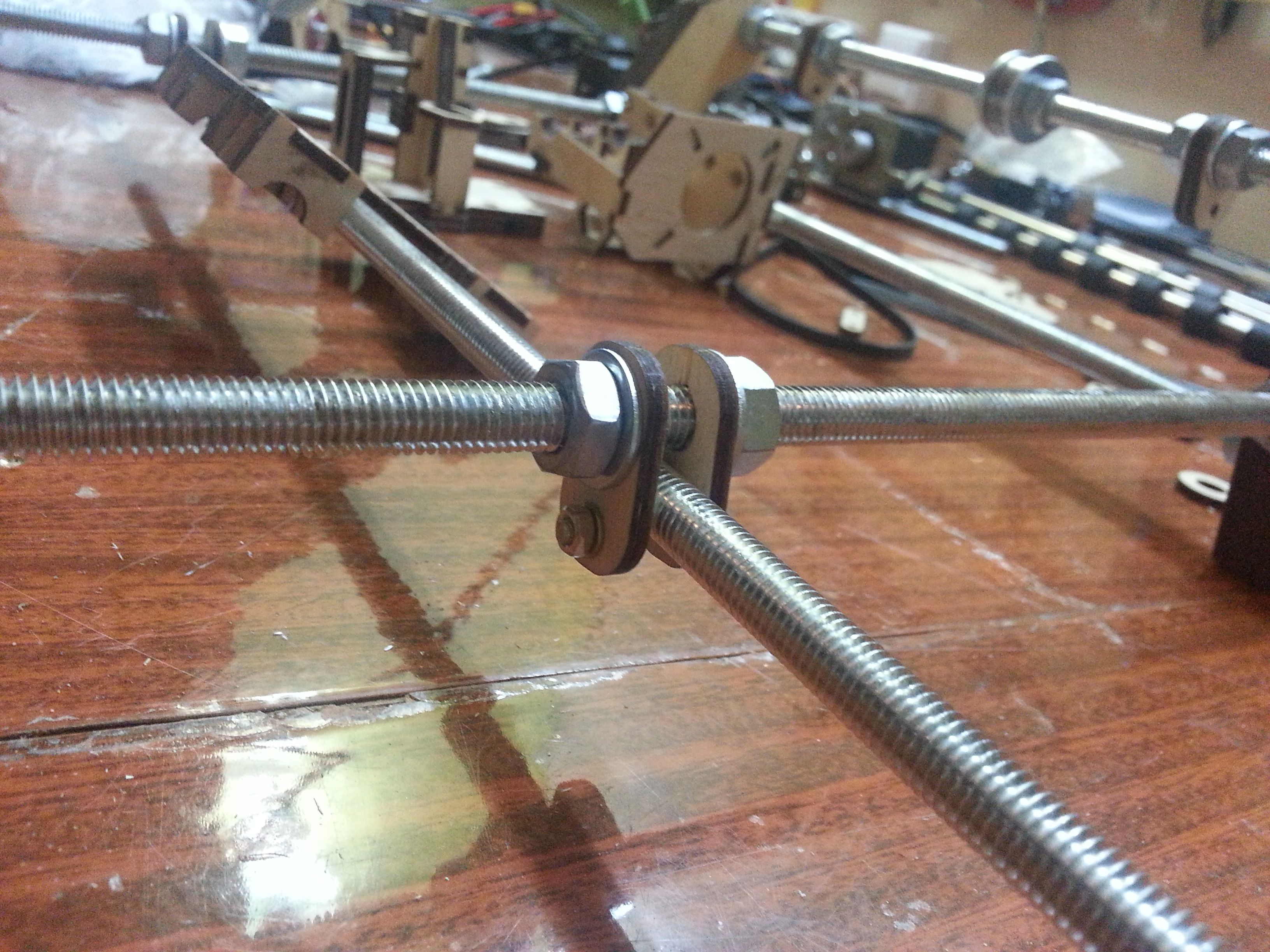

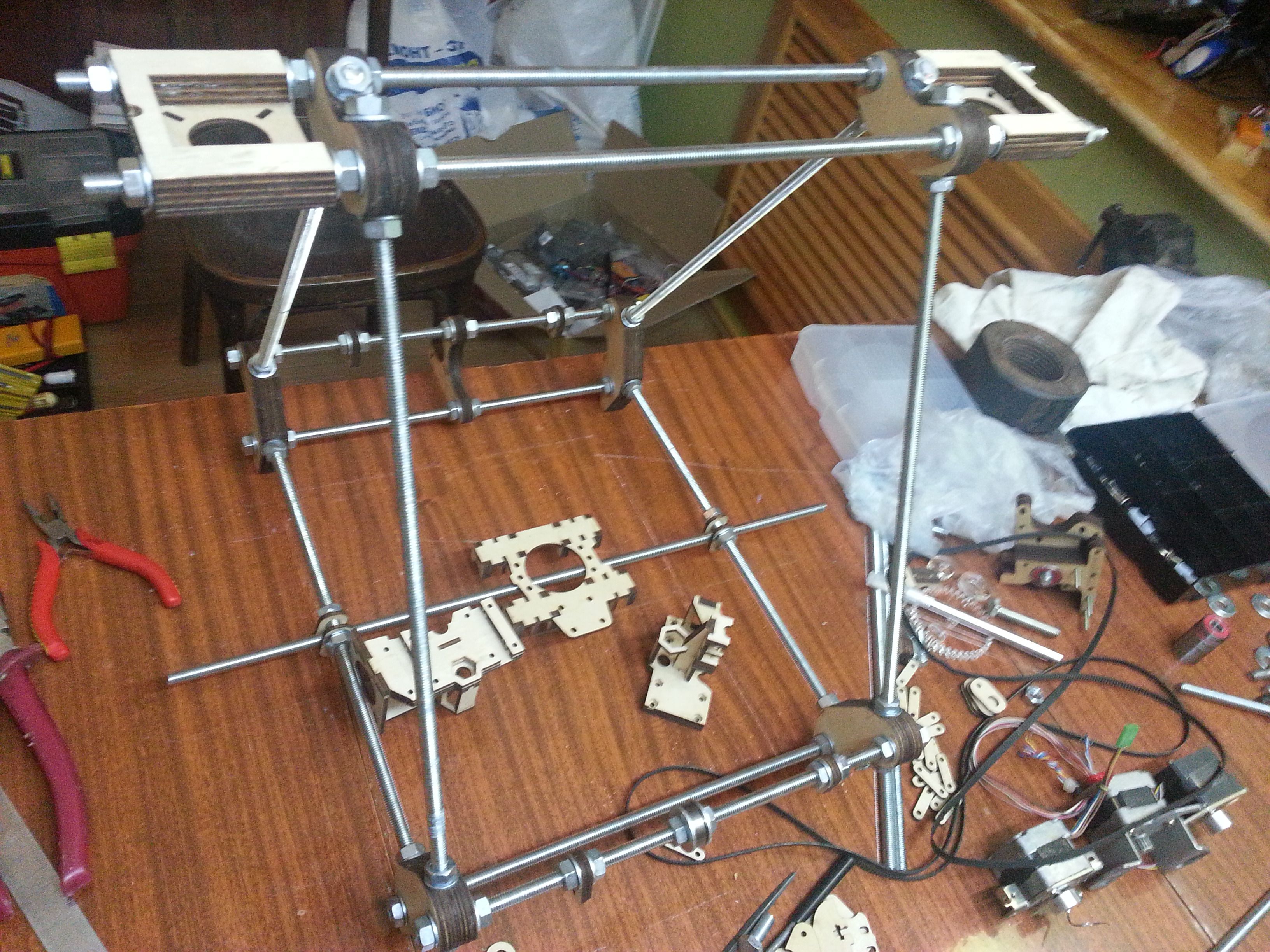

На фото виден процесс сборки, который выявил несколько косяков. Сейчас исправлю и выложу.

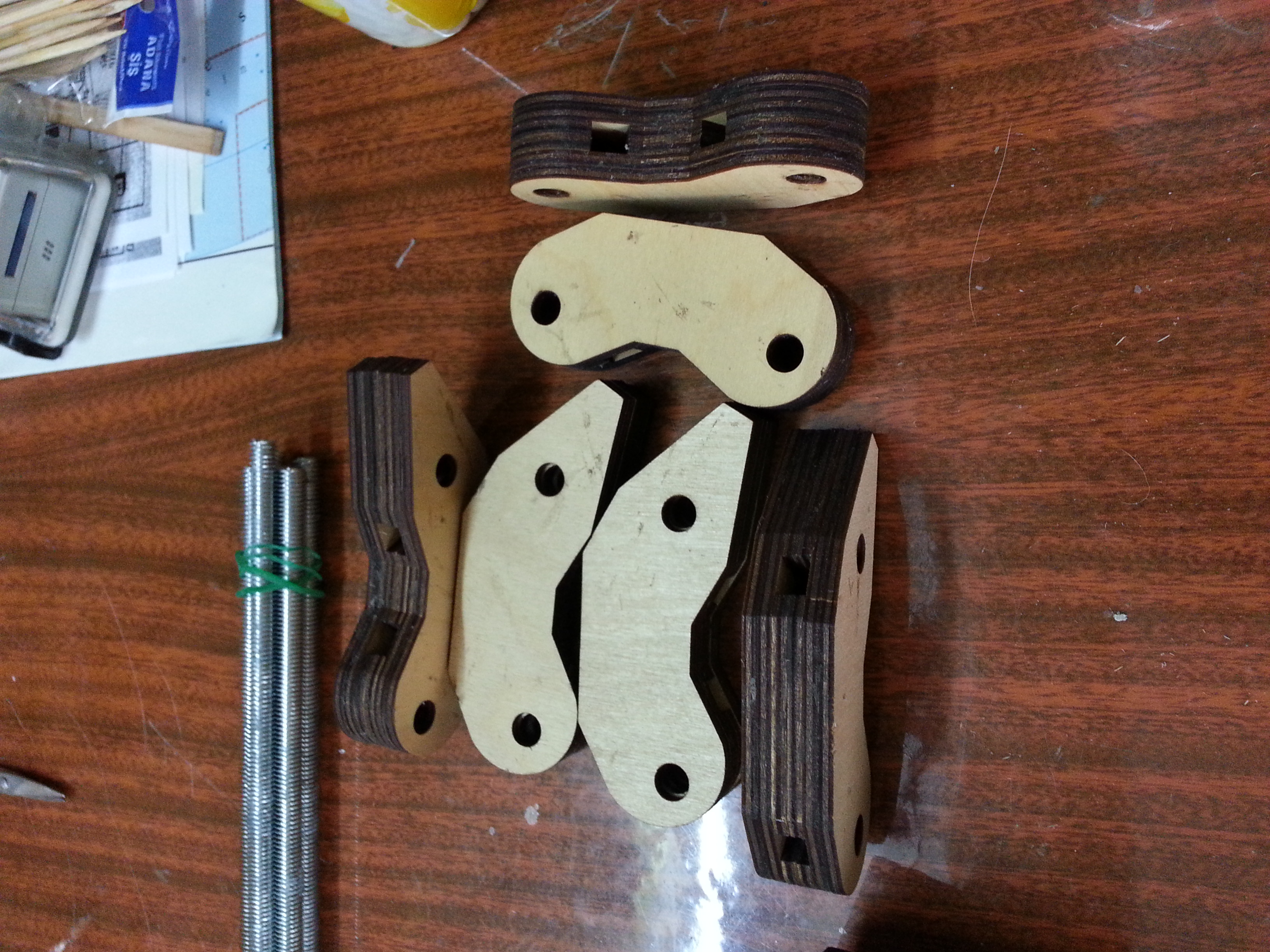

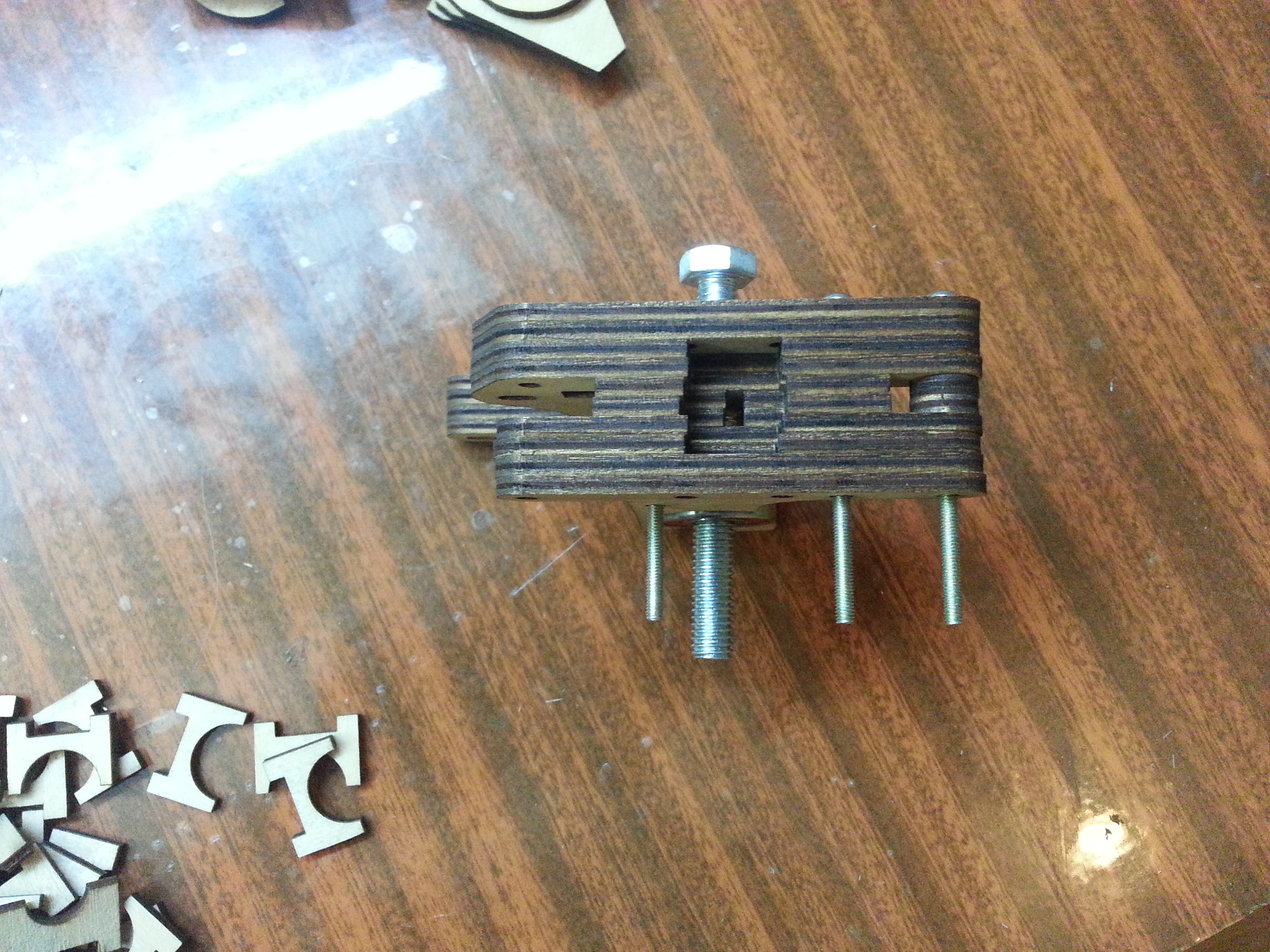

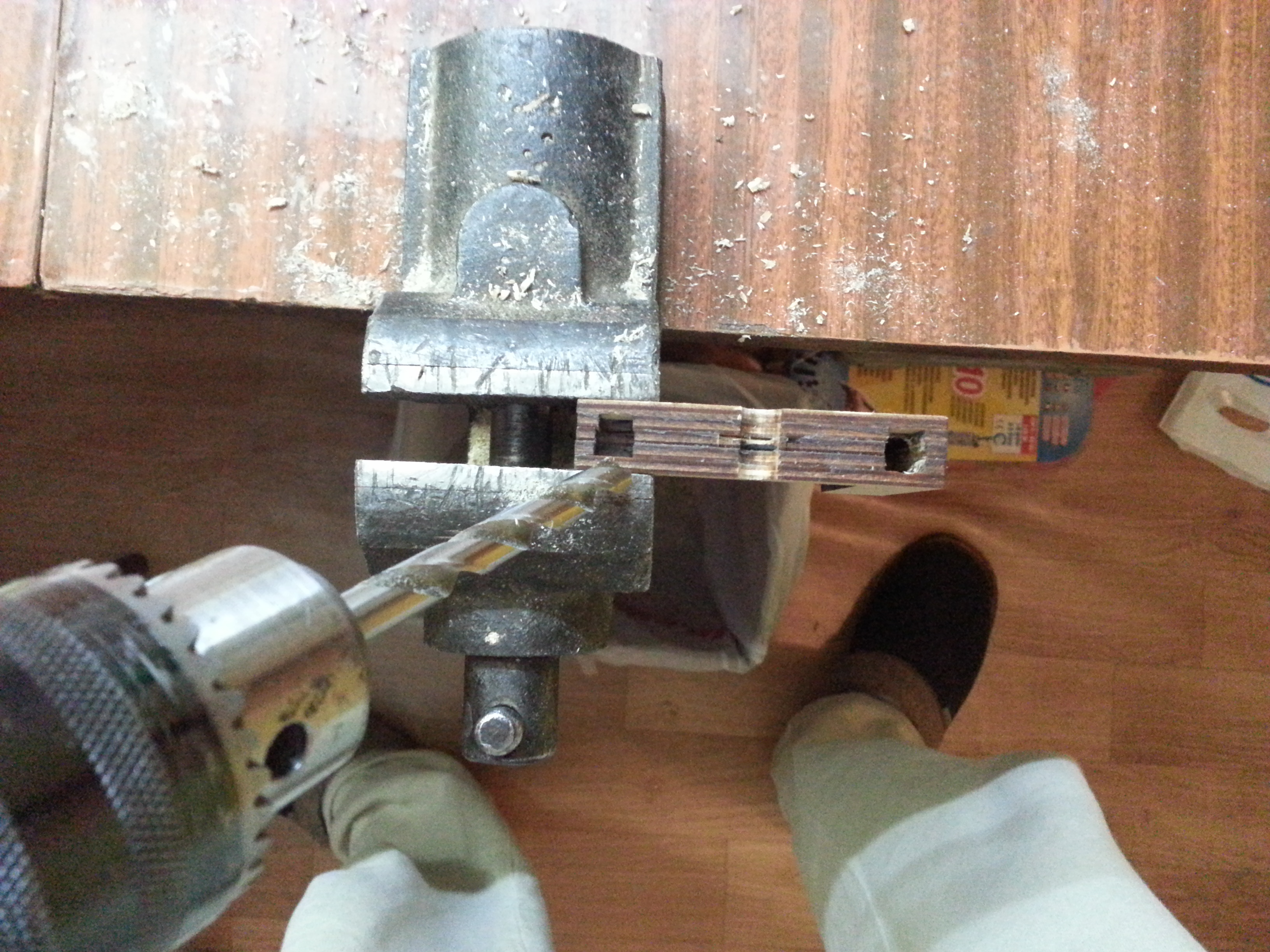

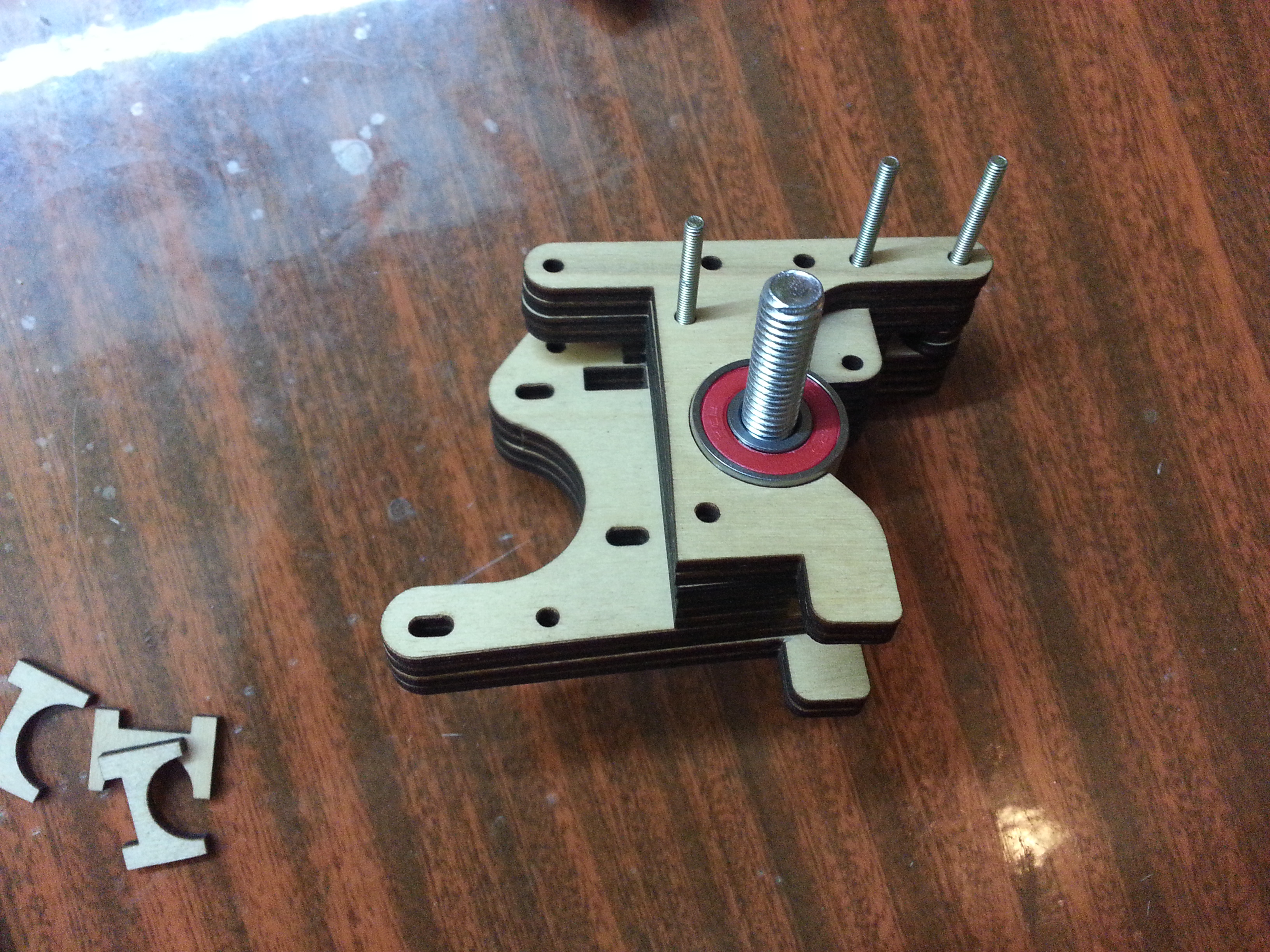

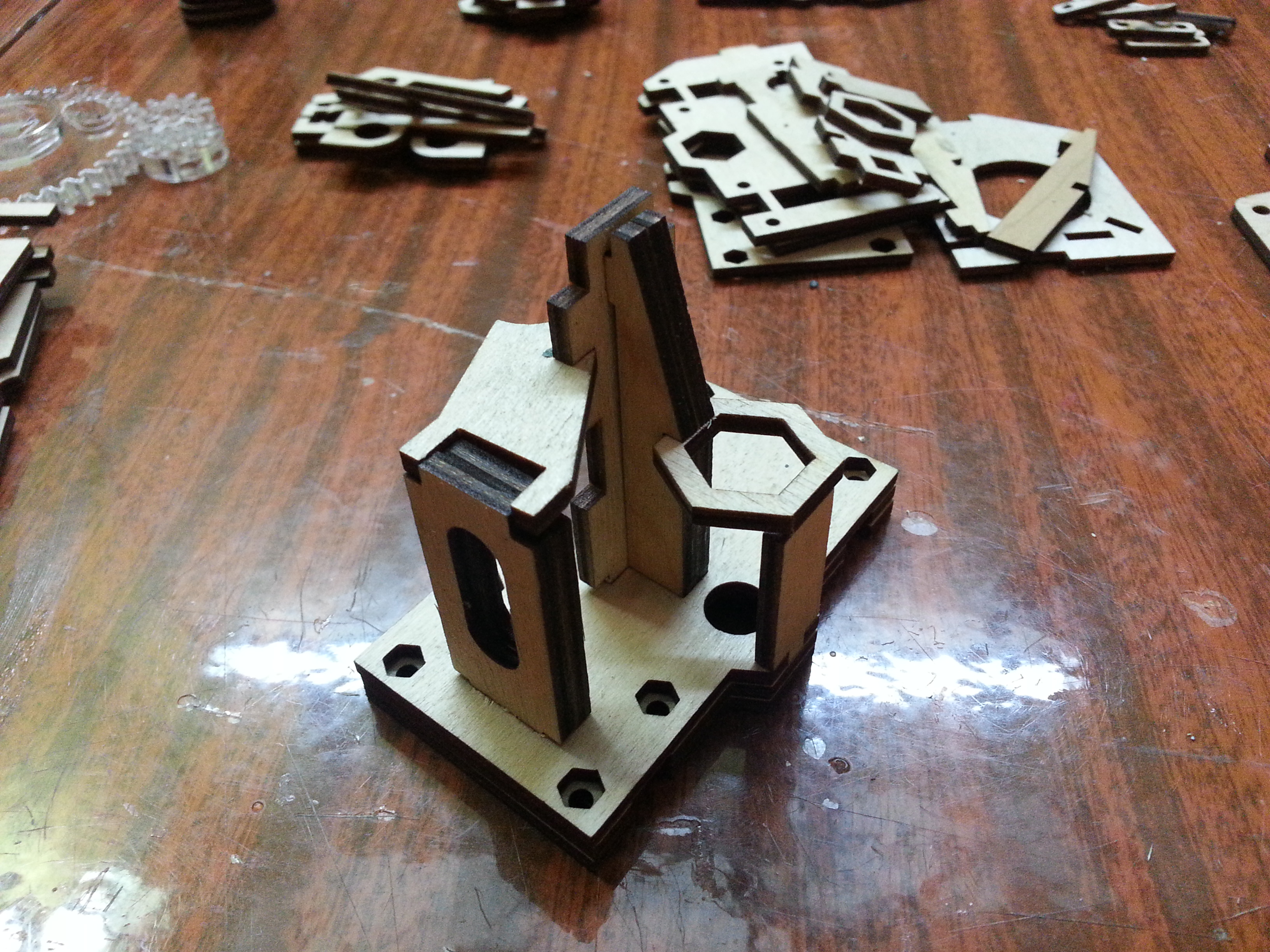

Слои склеивал пва. Перемычки высверлены после склейки. На каретках Z они выламываются после склейки.

продолжение следует...
Вложения
Последний раз редактировалось how_eee 18 янв 2013, 16:45, всего редактировалось 3 раз(а).
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение setar » 17 янв 2013, 03:44

:Bravo: Молодец Женя, достойный проект!
(вчера лично познакомился, передавал нашему новому коллеге печатную каретку на подшипниках качения).

Конструктив весьма интересен сам по себе использованием технологии лазерной резки которая дает весьма высокую стартовую точность, и долговечность по материалу (фанера месьма стойка к нагрузкам и вибрациям).

Интересно как поведут себя с течением времени графитовые фтулки, я пока не встречал такой информации.

Ну и подход - посмотрел как делают другие и с нуля начертил проект солид воркс - весьма достойно !

Ждем продолжения :)


P.S. пропиши пожалуйста в профиле имя и город (точнее в твоем случае видимо несколько городов ;) )

Добавлено спустя 2 минуты 39 секунд:
Если не ошибаюсь в дисководах 5.25" шли шаговики NEMA14 , хотя возможно были разные варианты
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение om2804 » 17 янв 2013, 11:33

нафиг принтер тока теперь. и из фанеры неплохо получается :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Фанерный Prusa Mendel

Сообщение how_eee » 17 янв 2013, 11:38

setar писал(а):и с нуля начертил

Ну начертил как раз таки не с нуля. Просто перечертил все готовое под послойную фанеру.
Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.
setar писал(а):в дисководах 5.25" шли шаговики NEMA14

нет, мои точно nema17. Размер 40мм, между отверстиями 31мм.
om2804 писал(а):нафиг принтер тока теперь. и из фанеры неплохо получается :)

:pardon:

А вот и исправленные файлики в двух форматах.
Вложения
LC Prusa Mendel.rar
(120.03 КиБ) Скачиваний: 0
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение denim » 17 янв 2013, 15:46

setar писал(а):Интересно как поведут себя с течением времени графитовые фтулки,


ничего интересного не будет
сотрутся
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Фанерный Prusa Mendel

Сообщение elmot » 17 янв 2013, 15:51

...и 8 лет не пройдет
;-)
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Фанерный Prusa Mendel

Сообщение denim » 17 янв 2013, 16:02

это мы узнаем, если точная марка графита будет
силицированный графит - будет работать
любой другой - сотрется
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Фанерный Prusa Mendel

Сообщение setar » 17 янв 2013, 22:42

how_eee писал(а):Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.

а что тут одобрения то спрашивать :), нужно делать!
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение karabas2011 » 18 янв 2013, 10:21

setar писал(а):
how_eee писал(а):Есть идея перечертить твою каретку с подшипниками под фанеру. Если одобришь - сделаю.

а что тут одобрения то спрашивать :), нужно делать!

Как начнёшь печатать - первым делом все шестерни из ABS
Акрил не лучший материал для шестерён
Или кстати попробуй ацеталь
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Фанерный Prusa Mendel

Сообщение ReaN » 18 янв 2013, 10:35

А чем плох акрил (кроме немного повышенной шумности во время ретракта))? Смазал вазелином и вперед - скрипы пропадают)...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Фанерный Prusa Mendel

Сообщение unigenum » 18 янв 2013, 10:55

фоты под спойлер бы убрать, а то это "полотенце" грузится не за секунду
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Фанерный Prusa Mendel

Сообщение how_eee » 18 янв 2013, 16:55

В спойлер фото не убираются. Все перепробовал, скажите как.

Акрил плох тем, что он легко трескается, и у него коэф трения высокий. Шестеренки у меня уже есть, setar подарил. Правда я оказался прав, мой глазомер меня не подвел, они все-таки овальные. Разница 1мм. Но и на том спасибо, работать будут.

А еще нашел гранулы ABS в мешках 25кг. Завтра возьму 1кг на пробу. Подсказали кто может сделать из него пруток - фирмы по производству челночных клетчатых сумок, они давят нитку из полиэтилена для своих сумок.

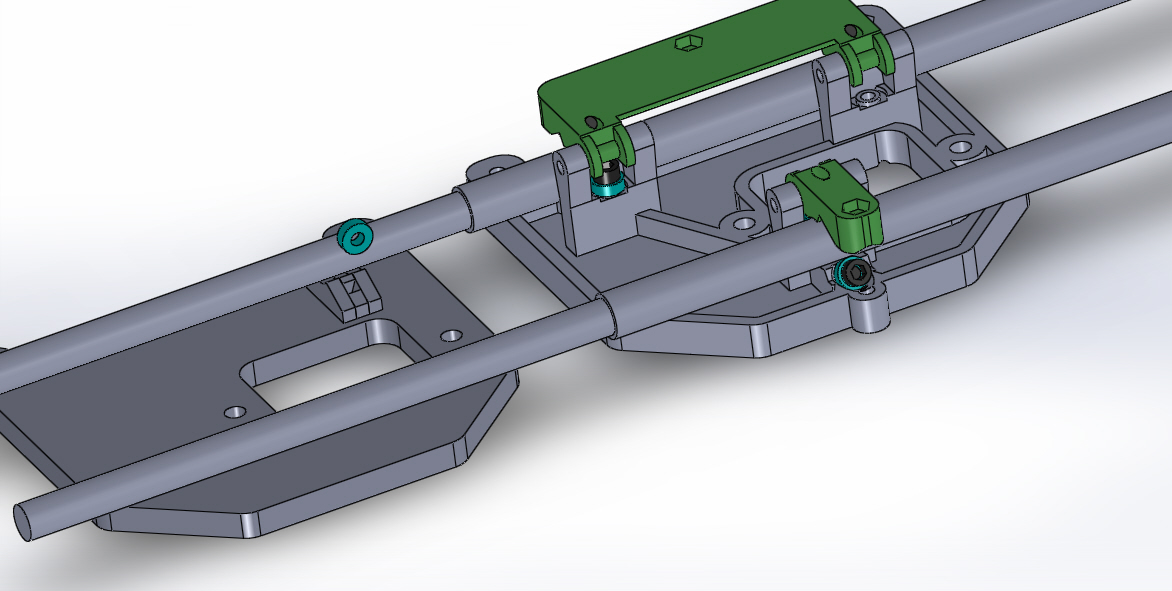

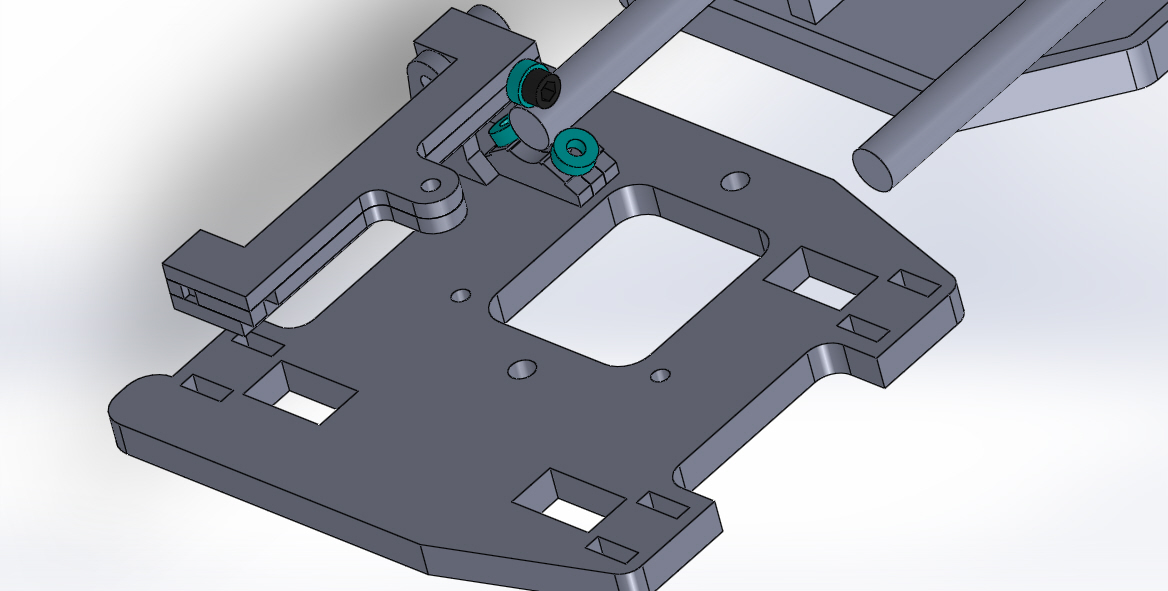

Пол каретки вчера уже перерисовал пока летел.
Вложения
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение ReaN » 18 янв 2013, 18:03

фигня это все - не те нагрузки, чтобы трескаться. у меня печатные не долго стояли - остальное время акрил (кстати сейчас то же) - главный недостаток - звук при ретракте слышно почти на всю квартиру...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Фанерный Prusa Mendel

Сообщение setar » 19 янв 2013, 00:48

звука нет громкого если шестерни шевронные, но акрил так не нарежешь
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение how_eee » 21 янв 2013, 21:31

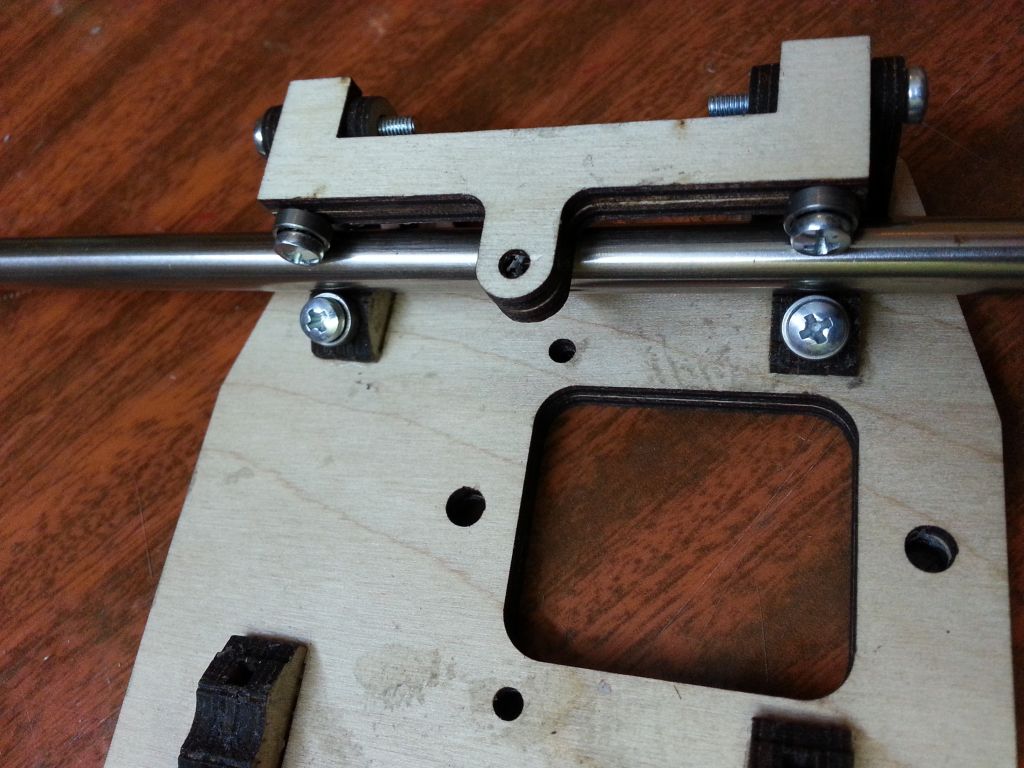

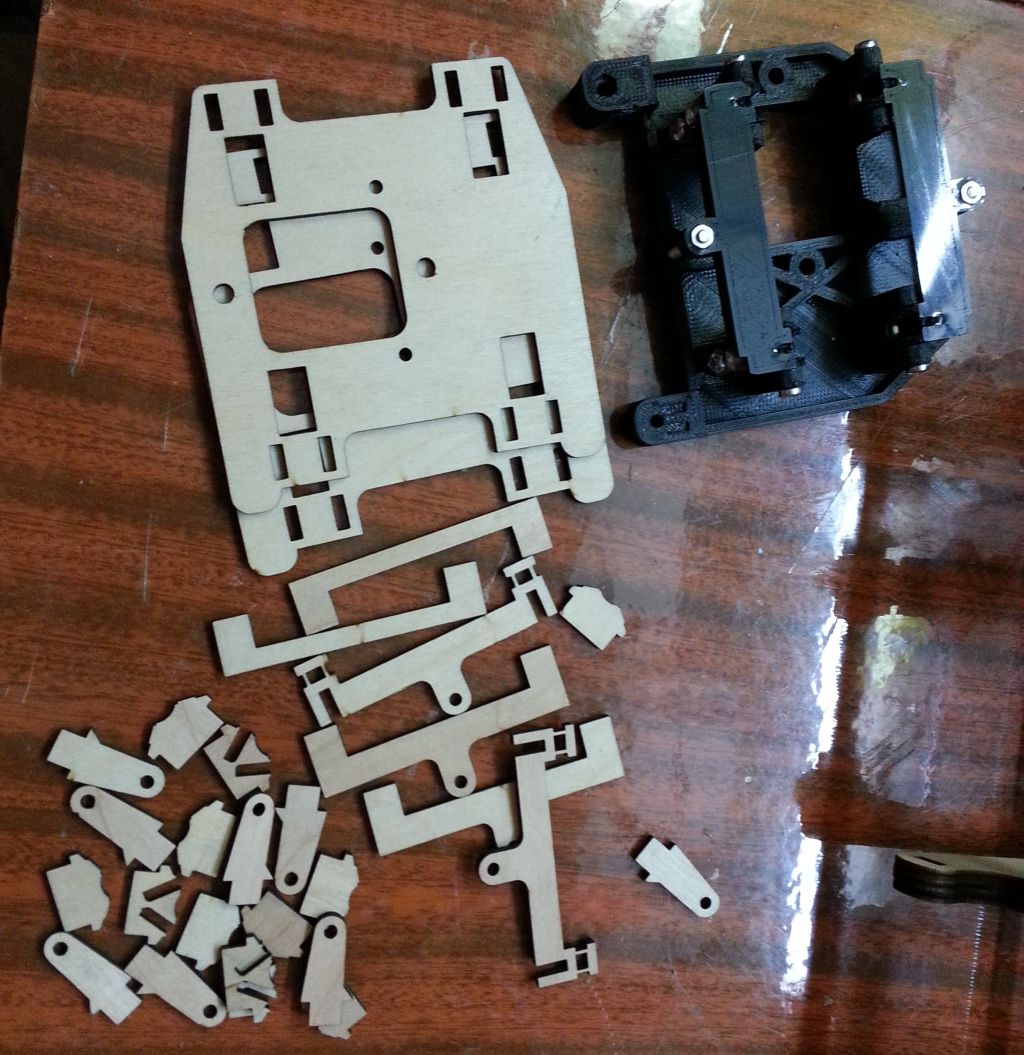

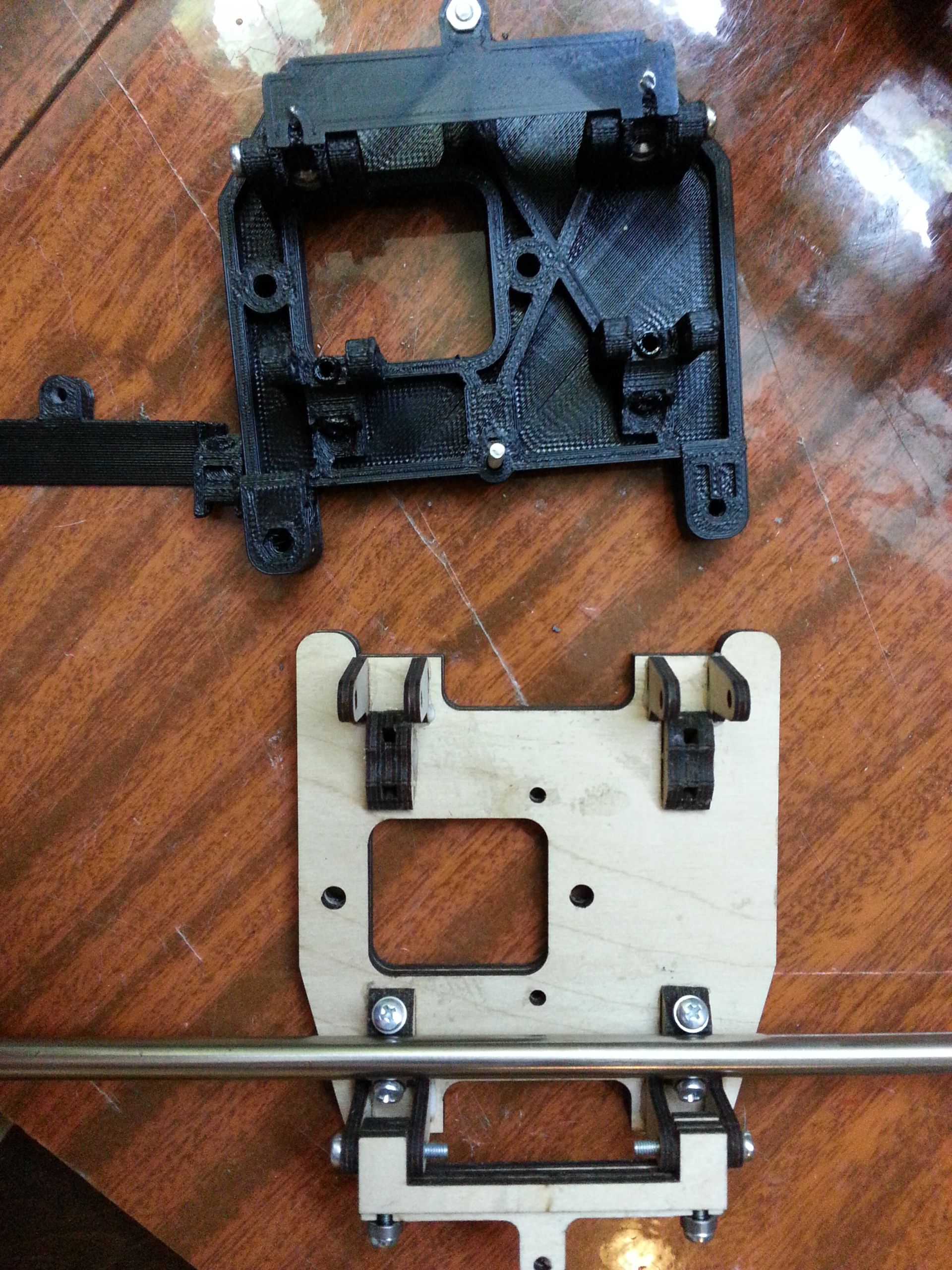

Нарезал каретку. Перерисовывал с файла setara в солиде, вал сделал 8мм, а межосевое не проверил. У меня 50мм, а у него 56. Так и вырезал :no: В остальном все подошло, все крутится. Жесткость основы выше чем у напечатанного. Кое что исправить и ок.
Вложения
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва
