Фанерный Prusa Mendel

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Фанерный Prusa Mendel

Сообщение setar » 22 янв 2013, 00:51

блин, я совсем забыл что в форуме не последняя версия выложена :(
в новой я уже и профили добавил.
А вот твоя модель уже содержит изменения которые я только планировал: ты развернул уши крепления внутрь.
у меня на модели одно "ухо" на короткой стороне в мендель90 мешает работе (я когда проектировал менделя живьем небыло, не предусмотрел.)
уже себе хочу такую, из ДСП
По хорошему нужно крепежные болты с подшипников менять на оси 3мм (может заклепки) ибо болты имеют просадку и диаметр врешний не 3 мм а где то 2.82
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение karabas2011 » 22 янв 2013, 09:26

Экструдер тоже сам разводил? Есть принтрботовский цельнофанерный http://www.thingiverse.com/thing:31267
Заместо фанеры лучше МДФ если конечно удастся его найти нужной толщины
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Фанерный Prusa Mendel

Сообщение how_eee » 22 янв 2013, 18:00

Сергей, выкладывай крайнюю версию. Я не понял что там за профили?
А экструдер сначала взял принтрботовский, посмотрел на него и перерисовал заного. Он весь кривой был и не радовал глаз.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение setar » 22 янв 2013, 18:15

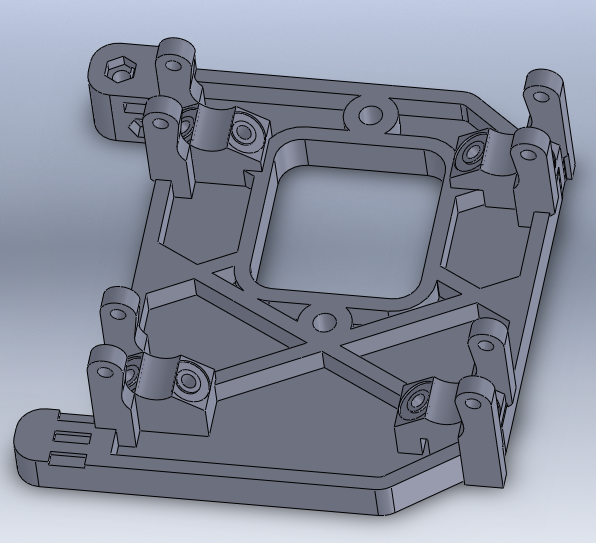

вечерком доделаю и выложу, нужно завершить, я что то глобально начал изменять
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение setar » 25 янв 2013, 17:33

почистил тему
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение how_eee » 27 янв 2013, 21:27

мнга букаф псать лень. смотрите фотки, пишите комменты.

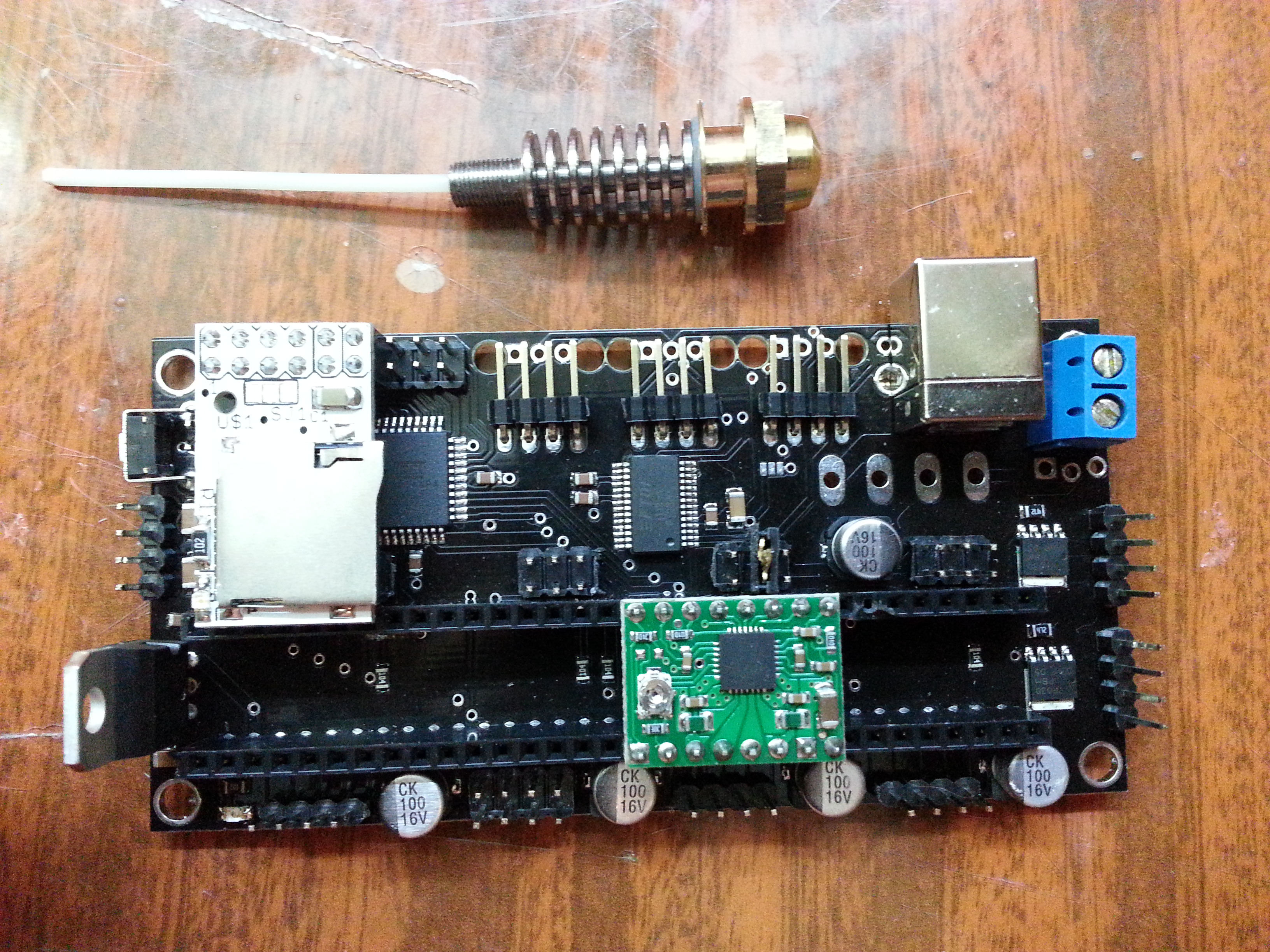

Плата sanguinololu 1.3b. ATMega644p. Дисплей в нее не лезит, памяти не хватает. как найду гденить 1284р мегу, перепаяю. Прошилась не сразу долго ломал голову. оказалось версия ардуино 1.0.3 не хочетт, а 101 раб норм.
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение setar » 28 янв 2013, 01:11

что планируешь использовать в качестве теплового барьера ?
по хорошему нужно PEEK ставить, но если через ребра успеет охладиться хотя бы до 150град
можно и фторопласт
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение Monovar » 28 янв 2013, 09:43

Всем привет, PEEKом могу поделиться как придет, через пару недель.
HotEnd сам делал?
Monovar

Сообщения: 1
Зарегистрирован: 28 янв 2013, 09:37
Откуда: СПб

Re: Фанерный Prusa Mendel

Сообщение setar » 28 янв 2013, 12:00

:) поделиться где ?
всмысле в профиле заполни плиз город
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение ReaN » 28 янв 2013, 12:22

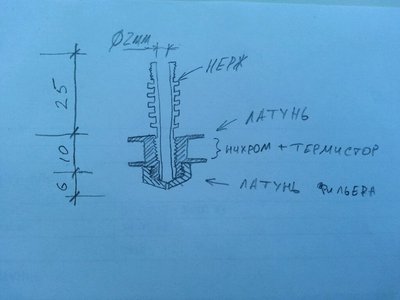

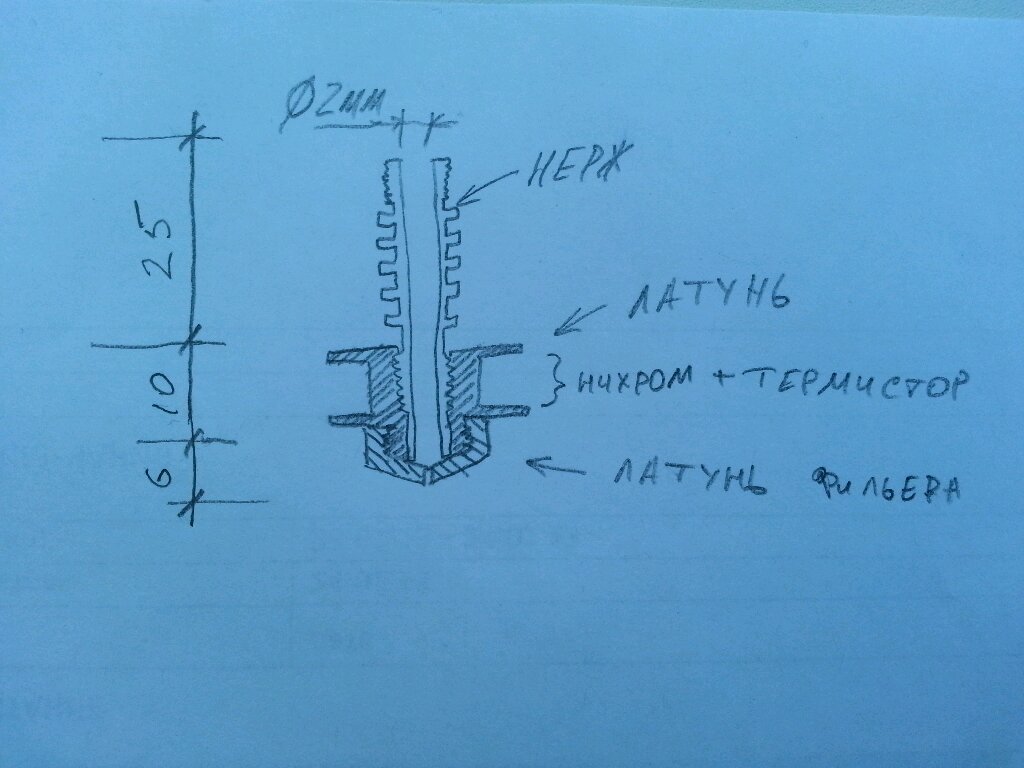

написано нихром+термистор - не вижу ни первого ни второго - или я торможу? Напрашивается нихром сверху "катушки", но не будет ли большая потеря тепла? и где устанавливается термистор?
Я так понял, что РЕЕК должен быть из 2х кусков и при установке заходить между ребрами - наверное тяжеловато будет фрезернуть такую внутренность...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Фанерный Prusa Mendel

Сообщение setar » 28 янв 2013, 12:29

PEEK лучше применять в стандартном крепеже :
цилиндр с резьбой продольной
сейчас приложу модель
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение how_eee » 28 янв 2013, 13:01

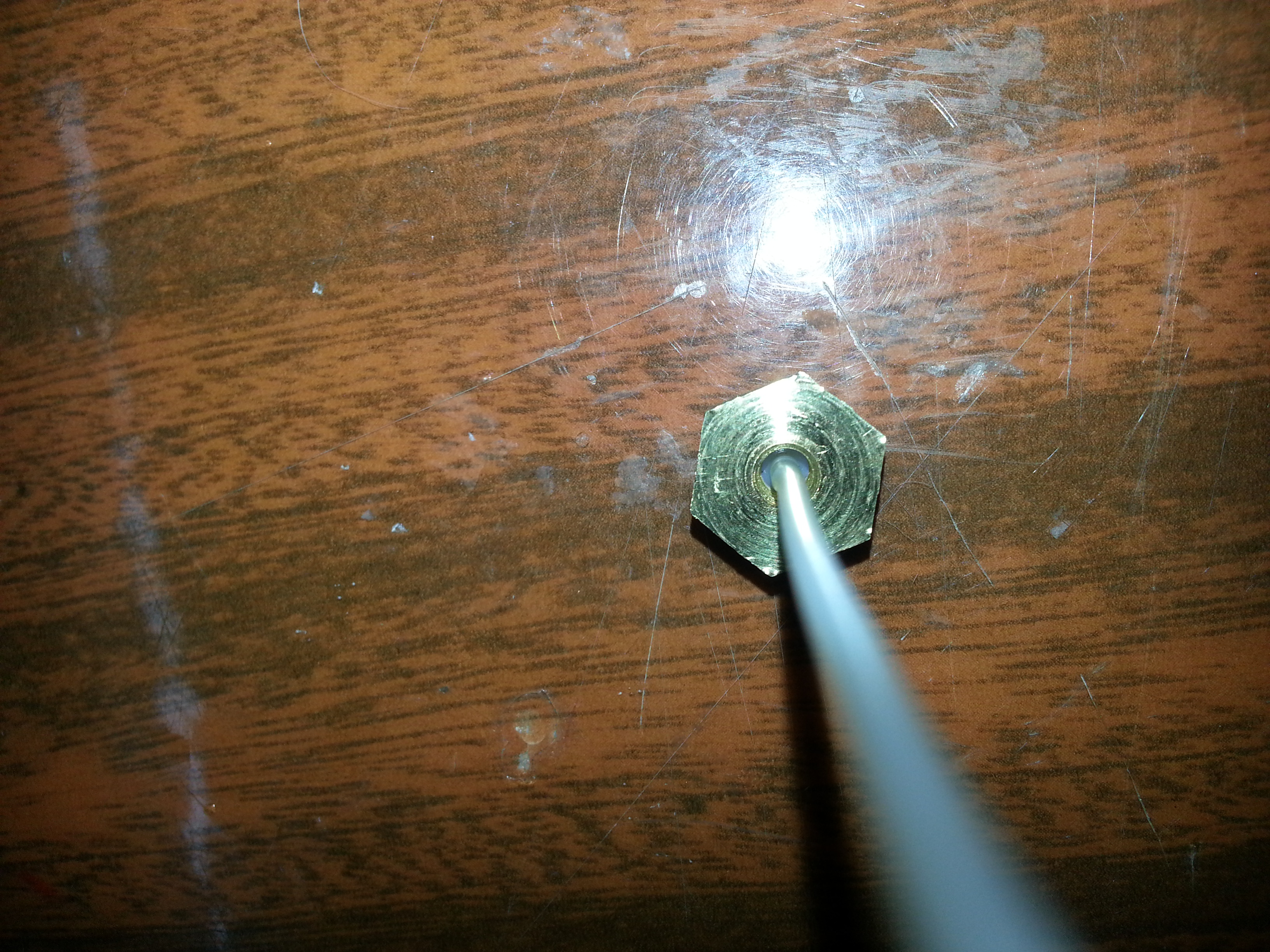

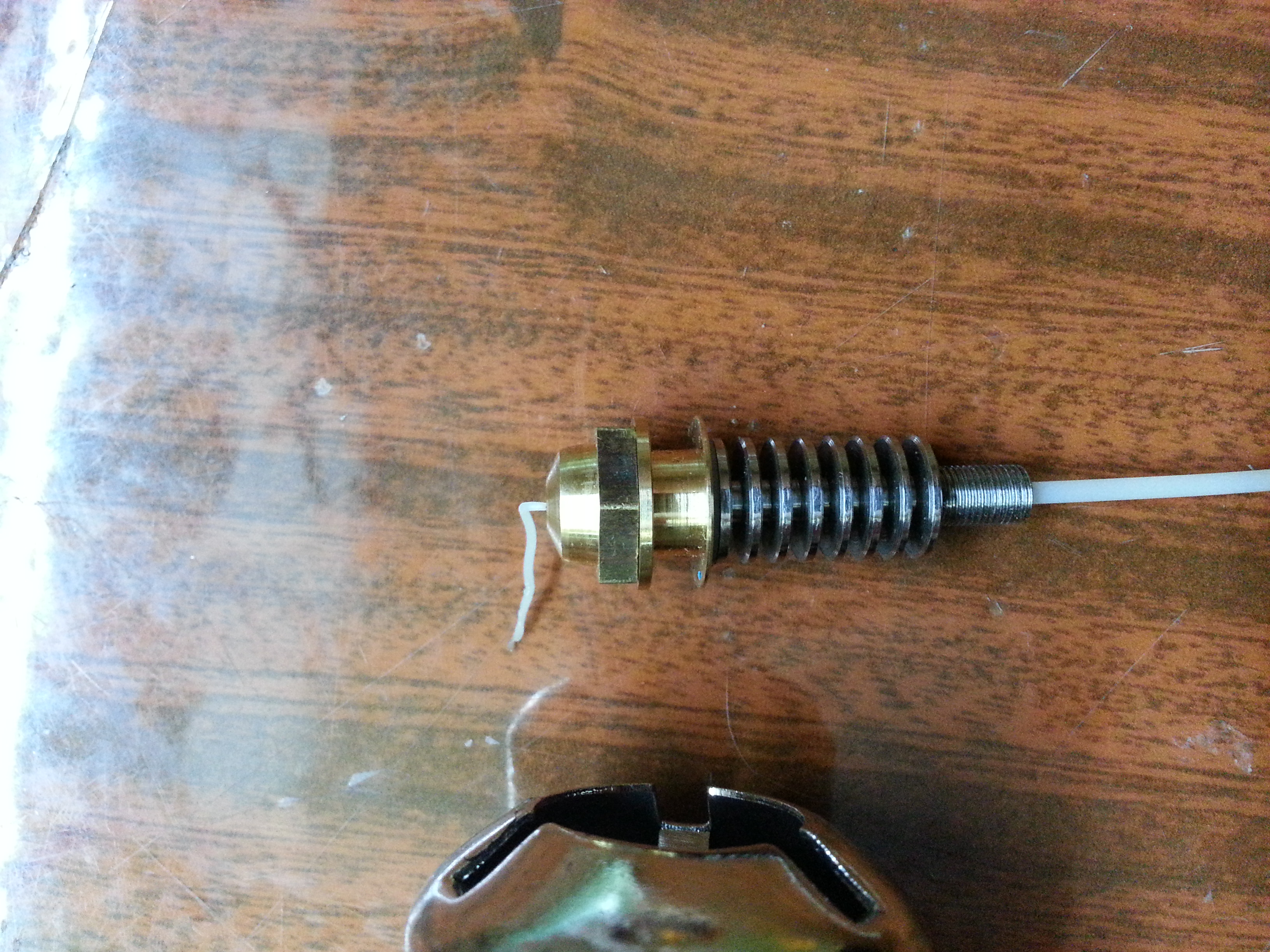

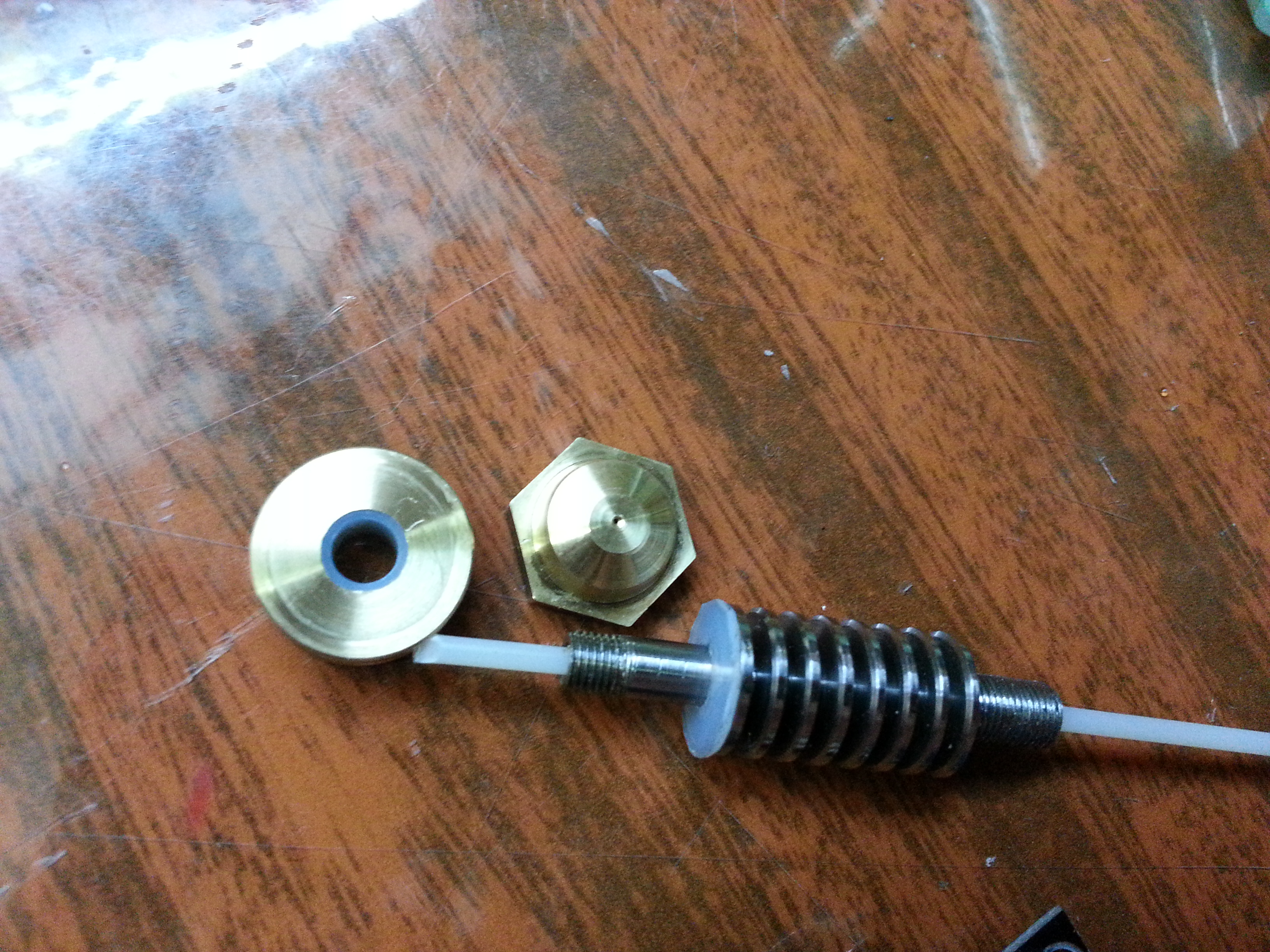

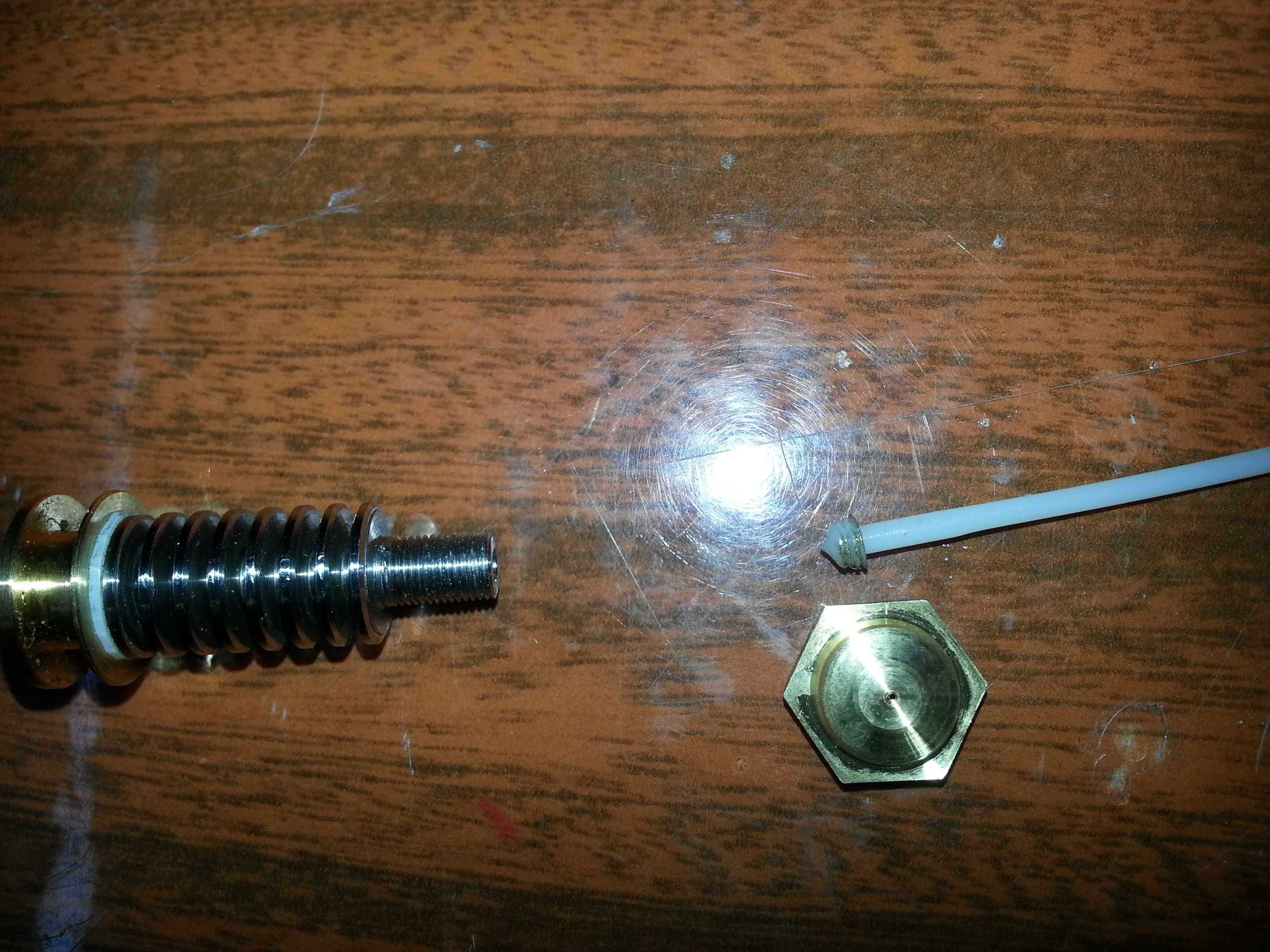

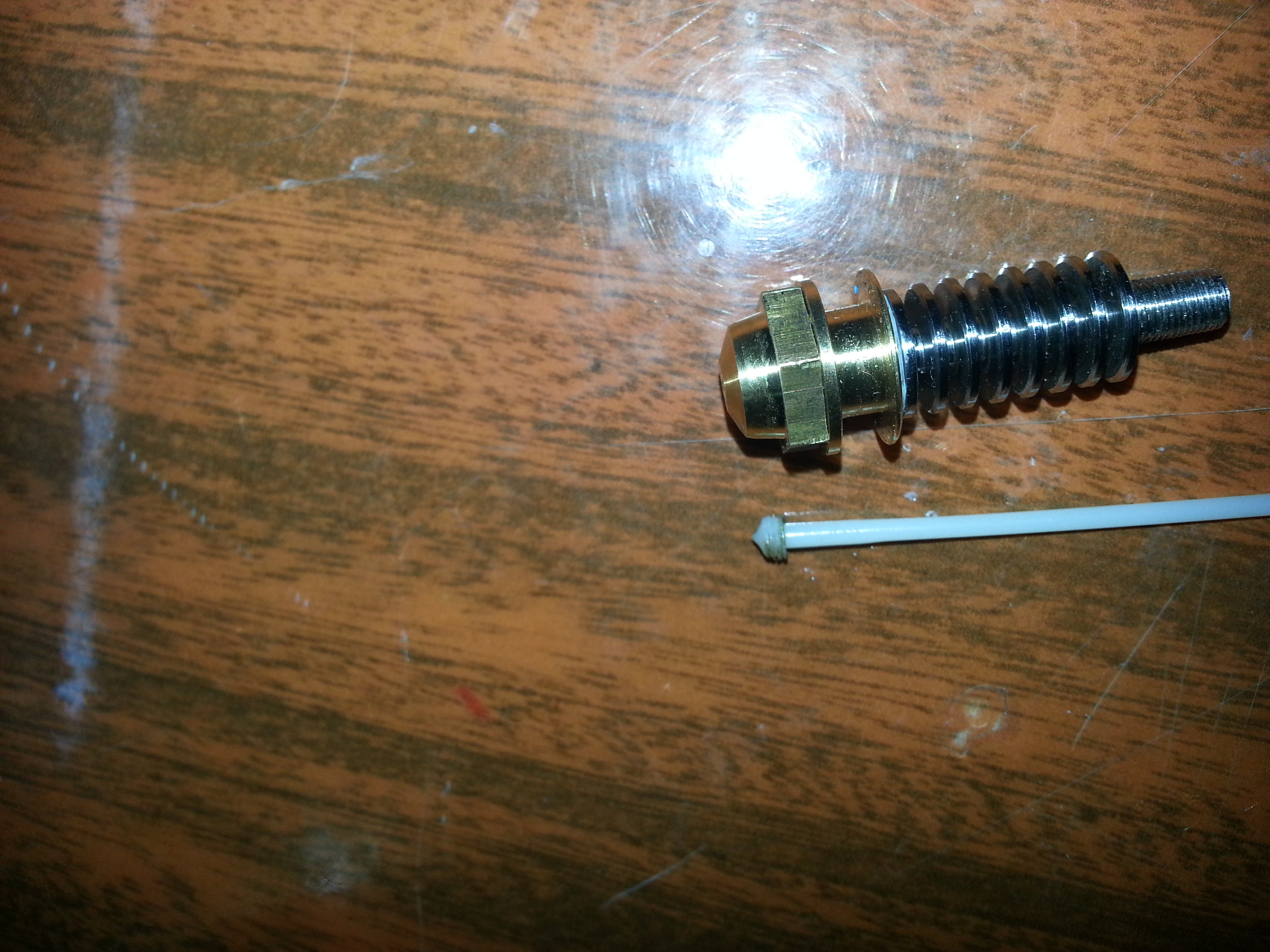

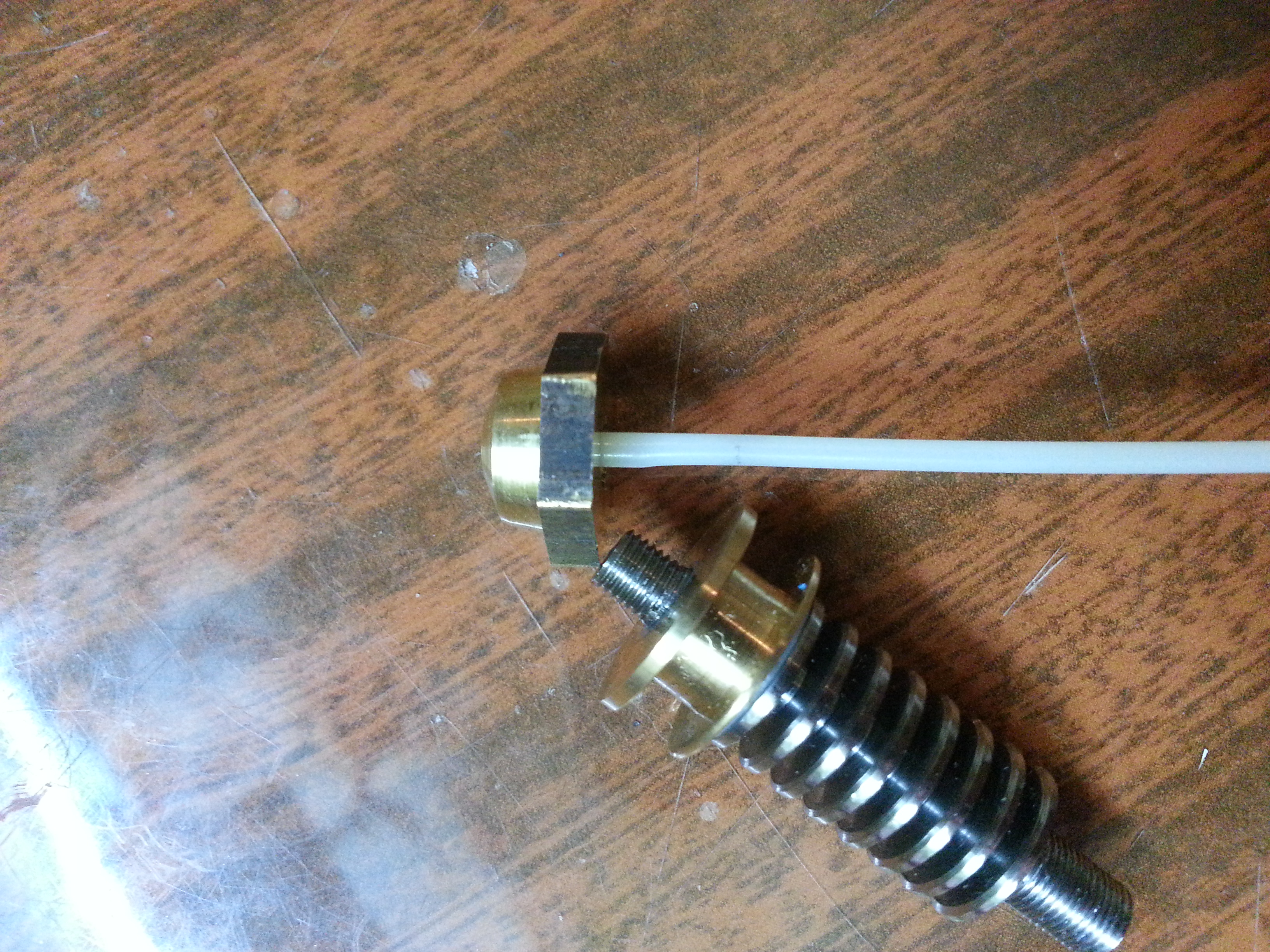

Вчера вечером забрал у токаря только. Нихром и термистор будут в катушке. Я вчера нагрел конец феном и выдавил чуток. Держал за нержу голыми руками. Терпимо. Если посмотрите внимательно,увидите что внутри латуни есть прокладки из тефлона. Нерж не касается латуни напрямую. Конечно за час работы там все прогреется.
Что имеете ввиду под тепловым барьером? Я планировал закрепить конец на пластине аллюминия а ее двумя винтами к экструдеру.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Фанерный Prusa Mendel

Сообщение setar » 28 янв 2013, 13:04

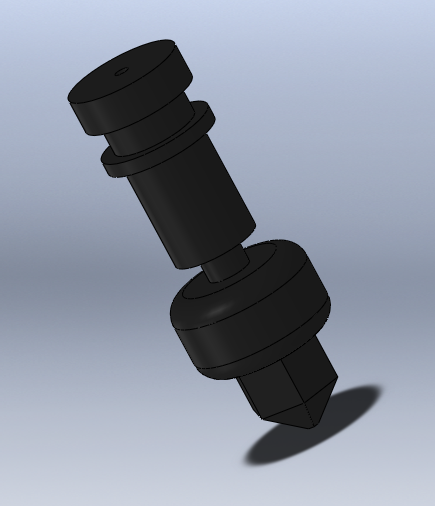

вот модель стандартного крепежа горячего конца, его сейчас используют большинство производителей
Вложения
makegear.SLDPRT
(221 КиБ) Скачиваний: 182
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Фанерный Prusa Mendel

Сообщение ReaN » 28 янв 2013, 13:07

прокладку видно, просто, на сколько я понял, нерж часть - это монолит и фильера накручивается на нее, то есть прогрев пойдет через внутреннюю трубку и для не нужно будет 1го часа, для прогрева внешней части - минут 5-10 будет достаточно (я так думаю), а далее еще минут 10 и пластина нагреется, либо же пластину через изолятор крепить..
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Фанерный Prusa Mendel

Сообщение setar » 28 янв 2013, 13:15

А катушечку я бы сделал из Аллюминия

Добавлено спустя 4 минуты 34 секунды:
красным на картинке обозначен паразитный объём

здесь будет застой пластика и его обугливание через 4-6 часов работы
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
