Выбор шаговика для принтера.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Выбор шаговика для принтера.

Сообщение arkhnchul » 24 июн 2014, 02:27

svnov писал(а):Возможно, на малых скоростях печати и будет вытягивать, но печатать будет медленно.

Например, деталь, которая из-за подобных компромиссов печатается на моём старом принтере больше чем за 10 часа, на новом печатается меньше чем за 1,5 часа при лучшем качестве. :)

данный вариант я в основном рассматриваю как пробу на тему "а надо ли оно мне вообще", плюс как эдакий бутстрап а-ля Мюнхгаузен - хочу соорудить нечто вроде Ростока (вот эстетически нравится оно мене)), но там нужно прям сразу некоторое именно практическое понимание предмета и трудноповторяемые "из спичек и желудей" (сравнительно с репраповскими) детали. Сколь сейчас уже могу уразуметь - то, что у меня есть, достаточно на попробовать.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Выбор шаговика для принтера.

Сообщение arkhnchul » 29 июн 2014, 18:03

есть еще такие зверьки - mitsumi m55sp-2nk. Как бы на них 24 вольта подать еще с ramps и a4988.
Вложения
M55SP-2K.pdf
(45.67 КиБ) Скачиваний: 0
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Выбор шаговика для принтера.

Сообщение arkhnchul » 11 июл 2014, 13:20

я чего-то в непонятках. Экспериментирую со своими разномастными шаговиками. Склепал схемку на драйвере L298, пинаю ее через GPIO с Cubieboard. На 5 вольтах моторчики крутят нормально. Когда подаю 12 вольт на питание моторов (4 нога драйвера) - просто чуть-чуть дрыгаются. Драйвер вроде как позволяет до 35 вольт туда, моторы тож на 12, а то и на 24 вольта. Не понимать.

arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Выбор шаговика для принтера.

Сообщение zeroz » 11 июл 2014, 15:54

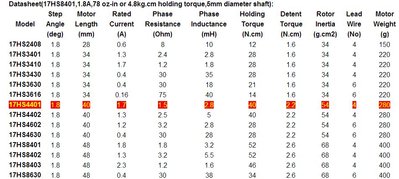

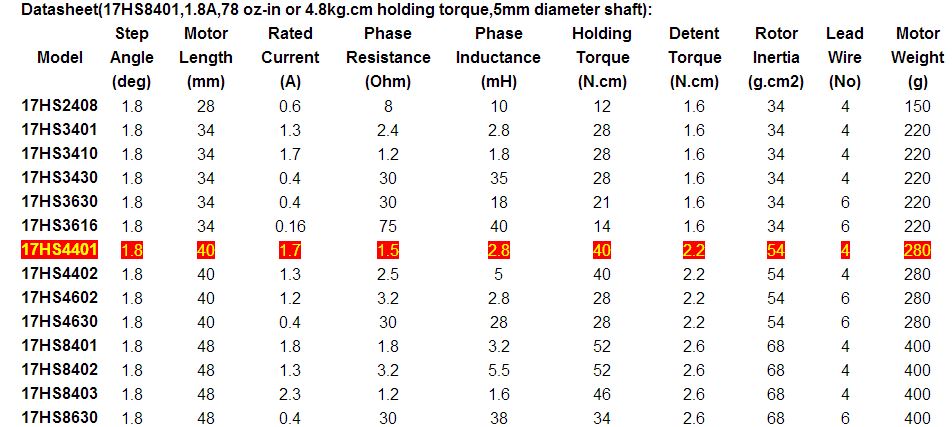

посоветуйте, взять какой двигатель взять 17HS4401 или 8401 с бОльшим удержанием? Для Прюши i3 комплект собираю. Если важно, то электроника - рампс 1.4 с 4988 драйверами.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: Выбор шаговика для принтера.

Сообщение Акелла » 11 июл 2014, 19:42

zeroz писал(а):посоветуйте, взять какой двигатель взять 17HS4401 или 8401 с бОльшим удержанием? Для Прюши i3 комплект собираю. Если важно, то электроника - рампс 1.4 с 4988 драйверами.

Так людям будет легче разобратся. Я себе заказал 4401, еще не тестировал пока.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Выбор шаговика для принтера.

Сообщение arkhnchul » 14 июл 2014, 00:02

arkhnchul писал(а):На 5 вольтах моторчики крутят нормально. Когда подаю 12 вольт на питание моторов (4 нога драйвера) - просто чуть-чуть дрыгаются.

разобрался. Пинать драйвер простым echo из перла через /sys/... - слишком медленно. Переписал тестовую программулину на С - забегало.
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Выбор шаговика для принтера.

Сообщение wzor » 14 июл 2014, 00:50

Подскажите по двигателю 23LM-C047-04V. Никак не могу найти инфу. Пойдет или нет?
wzor

Сообщения: 20
Зарегистрирован: 18 июн 2014, 16:04

Re: Выбор шаговика для принтера.

Сообщение icehardy » 14 июл 2014, 07:55

wzor писал(а):Подскажите по двигателю 23LM-C047-04V. Никак не могу найти инфу. Пойдет или нет?

Ону тебя живьем имеется?
Если так, то измеряй сопротивление обмоток
И там уже прикидывай пойдет он тебе или нет
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Выбор шаговика для принтера.

Сообщение wzor » 14 июл 2014, 09:48

Нет, мне предлагают купить.

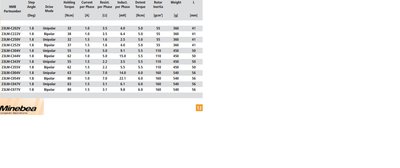

Вот что на дыбал по ним.
Вложения
wzor

Сообщения: 20
Зарегистрирован: 18 июн 2014, 16:04

Re: Выбор шаговика для принтера.

Сообщение pamalofeev » 14 июл 2014, 10:15

Это униполярные движки, не стОит. Изредка такие применяют, но обычно когда они уже есть на руках и бесплатно, с принтеров, дисководов...
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: Выбор шаговика для принтера.

Сообщение Myp » 14 июл 2014, 10:49

судя по табличке мотор достаточно мощный и в принципе подойдёт.
униполярный можно переделать в биполярный, но это надо иметь прямые руки.
разобрать и перерезать проводок.

в принципе если предлагают раза в 2 дешевле nema то можно заморочиться.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор шаговика для принтера.

Сообщение wzor » 14 июл 2014, 11:04

Предлагают по 500 руб.
wzor

Сообщения: 20
Зарегистрирован: 18 июн 2014, 16:04

Re: Выбор шаговика для принтера.

Сообщение Myp » 14 июл 2014, 14:02

нафик, обычный ШД nema17 столько же стоит, если брать сразу 5 штук то вобще по 400
http://www.aliexpress.com/item/5pcs-4-l ... 27219.html

тем более он в 2 раза тяжелее, может быть критично, смотря какой принтер ты собирать будешь.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор шаговика для принтера.

Сообщение MEXAHuK » 06 авг 2014, 10:29

А посоветуйте, какой фирмы лучше взять движки типоразмера 17 на 4-4.5 кг?
На Алиэкспрессе все больше безродные какие-то. Страшно брать и непонятно чего от них ждать.
Или может кто уже купил и проверил - порекомендуйте, где.
Аватара пользователя
MEXAHuK

Сообщения: 228
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Выбор шаговика для принтера.

Сообщение Zakatnyi » 06 авг 2014, 19:15

MEXAHuK писал(а):Или может кто уже купил и проверил - порекомендуйте, где.
http://m.aliexpress.com/item/1500927219.html?tracelog=wwwdetail2mobilesitedetail
Быстрая доставка, косеков замечено не было, заказываю уже не первый раз.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск
