3D печать , инструкция по самостоятельной сборке. (Mendel90)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение faeton13 » 13 дек 2013, 02:31

alexva писал(а):Всем привет, выручайте.
Имеем ramps v1.4 три оптических концевика (самодельных, низкий уровень, при наезде высокий), прошивка мерлин. Концевики установлены х-с права (мах ?) у- ближний (мин ?)
z-верхний (мах?) Итого четвертый день не дам ума, ну не как не могу настроить режим
домой. Ткните носом где можно почитать про конфигурацию на русском, описание команд.


а в чем проблема то? качаем вариант ноупхедовского марлина и получаем все "як мае быць".
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение alexva » 13 дек 2013, 14:13

Где лежит?
alexva

Сообщения: 24
Зарегистрирован: 03 сен 2013, 15:00
Откуда: Майкоп

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение faeton13 » 13 дек 2013, 21:21

alexva писал(а):Где лежит?

на крисовском гитхабе вестимо ) https://github.com/nophead/Marlin
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение alexva » 13 дек 2013, 21:30

#ifndef MOTHERBOARD
#define MOTHERBOARD 63 (поменять на 33 и все?)
#endif
alexva

Сообщения: 24
Зарегистрирован: 03 сен 2013, 15:00
Откуда: Майкоп

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение faeton13 » 13 дек 2013, 21:42

alexva писал(а):#ifndef MOTHERBOARD
#define MOTHERBOARD 63 (поменять на 33 и все?)
#endif

для прерки концевиков - да
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение alexva » 13 дек 2013, 22:29

почему только для проверки?
У меня же ramps v1.4
alexva

Сообщения: 24
Зарегистрирован: 03 сен 2013, 15:00
Откуда: Майкоп

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение faeton13 » 14 дек 2013, 01:05

и вся механика полностью соотвествует оригинальному билду?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diag2all » 23 дек 2013, 08:32

faeton13 писал(а):в принципе не страшно - можно кроить по старым размерам.

да, уже подумали хорошо и поняли что 2мм не существенно. Спасибо.
еще пару вопросов.
1)Видел на более дорогих принтерах используются направляющие "Оцинкованные" (хроммировнные) но я нашел только обычные без покрытия (матовая поверхность, как после наждачки нулевки). Я за подшипники не особо переживаю они качения, а вот за сальник есть немного. Отсюда вопрос Нужно искать направляющие с покрытием или на тех что я нашел ВСЕ строят свои принтера?
2) Шток мотора идет круглый.. Срезать до "D" образного состояния ручками или я не те моторы нашел ? (по внешнему виду и ттх они самые)
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение faeton13 » 23 дек 2013, 15:15

Diag2all писал(а):
faeton13 писал(а):в принципе не страшно - можно кроить по старым размерам.

да, уже подумали хорошо и поняли что 2мм не существенно. Спасибо.
еще пару вопросов.
1)Видел на более дорогих принтерах используются направляющие "Оцинкованные" (хроммировнные) но я нашел только обычные без покрытия (матовая поверхность, как после наждачки нулевки). Я за подшипники не особо переживаю они качения, а вот за сальник есть немного. Отсюда вопрос Нужно искать направляющие с покрытием или на тех что я нашел ВСЕ строят свои принтера?
2) Шток мотора идет круглый.. Срезать до "D" образного состояния ручками или я не те моторы нашел ? (по внешнему виду и ттх они самые)

тут не во внешнем виде дело - нержавейка она бывает и хромированаая и нет. а вот адекватные валы в любом случае "зеркальные" т.к требую высокой степенишлифовки и певерхностной закалки. проблема нержавейки не в том что она "шершавая" (по крайней мере до того как вы начнете исползовать подшипники скольжения), а в том что она "мягкая" подшипники качения очень скоро начнут оставлять на ней канавки.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Radus » 09 янв 2014, 09:11

Кому набор деталей для мендель90? Под валы 12 мм
Есть в наличии у меня =)

Вот фото http://cs313216.vk.me/v313216793/4e16/MGs7-TSPbLo.jpg
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение unigenum » 09 янв 2014, 10:47

А чего версия прошлая? Нопхед осенью обновил проект по менделю http://hydraraptor.blogspot.ru/

Кстати, соосность Z-шпильки и вала на 12мм починили в проекте или по прежнему необходима доработка напильником?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Radus » 10 янв 2014, 13:55

unigenum писал(а):А чего версия прошлая? Нопхед осенью обновил проект по менделю http://hydraraptor.blogspot.ru/

Интересно однако ! ;) видно обновились X-ENDs надо значит перекомпилировать проект ;)
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение webkoder » 17 янв 2014, 11:16

Всем привет!
Огромное спасибо за тему! Особенно выражаю благодарность setar`у!

Я закончил сборку RAMPS 1.4 протестировал - все заработало с первого раза.
Ожидал худшего результата т.к. заказал сразу три комплекта RAMPS для сборки.
Теперь у меня есть два ненужных, готов собрать/отдать их по китайской цене или обменять на комплект пластика для Mendel90.

Без проблем разобрался со сборкой проекта под свой конфиг. В данный момент подбираю комплектующие.
Возникли вопросы москвичам:

Где купить хороший МДФ с нарезкой в розницу?
Где купить качественные болты под шестигранник?
webkoder

Сообщения: 47
Зарегистрирован: 17 янв 2014, 10:50
Откуда: Москва

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение freddemo » 17 янв 2014, 15:46

Добрый день, во первых спасибо всем и setar в отдельности за информацию.

Решил собрать 3d принтер. Остановился на mendel90 для первого раза.
Все кроме хотэнда заказал уже(12мм валы и детали из пластика буду в Питере покупать)
Есть несколько нубских вопросов:

1) Много читал про то какой пластик по толщине брать, но все же: Какой 1.75 или 3мм с точки зрения настройки и подбора параметров новичком брать? (Про доступность, скорость печати и т.д. читал)

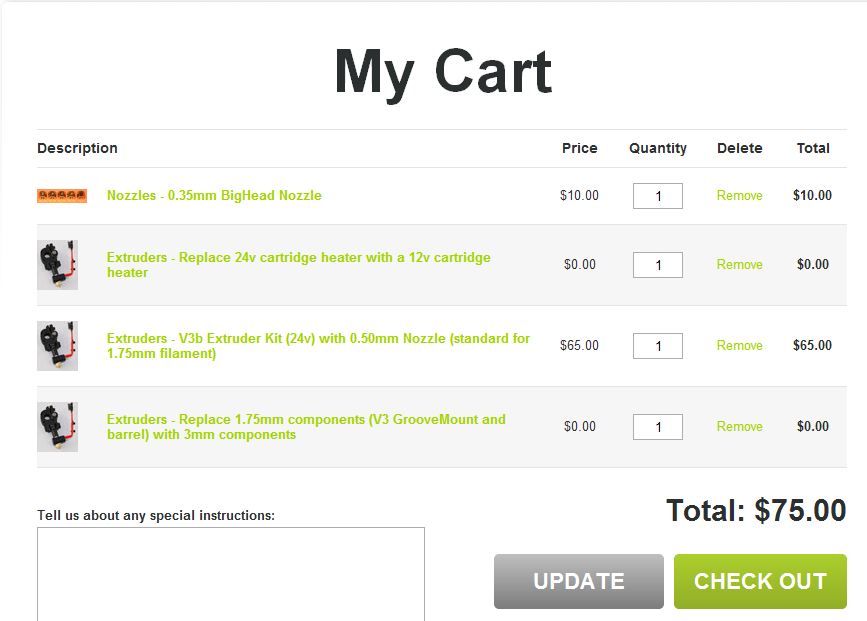

2)Голову решил брать MakerGear. Вопрос: правильный ли набор в корзине(В данном случае для 3мм, но зависит от первого вопроса=))
Extruders - V3b Extruder Kit (24v) with 0.50mm Nozzle (standard for 1.75mm filament) $65.00
Extruders - Replace 1.75mm components (V3 GrooveMount and barrel) with 3mm components $0.00
Extruders - Replace 24v cartridge heater with a 12v cartridge heater $0.00
Nozzles - 0.35mm BigHead Nozzle $10.00

3)Правильно ли я понимаю что крепление для MakerGear хот энд под стандартный механизм подачи менделя это П образная пластина с тремя дырками под болты?

Спасибо. (вероятно мне в тему для новичков,но вопросы относятся все таки к менделю)
Вложения
freddemo

Сообщения: 1
Зарегистрирован: 17 янв 2014, 13:47

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение webkoder » 20 янв 2014, 11:39

Есть несколько нубских ответов =)

1. Сам остановился на 1,75 для начала. По логике выдавливание 1,75 -> 0,5 (x3.5) должно идти с меньшим усилием, чем 3,0 -> 0.35 (x8.6)

2. Сам жду такой же набор, только не стал брать сопло 0.35 и взял у них же пластик, чтобы было с чем сравнить.

3. Присоединяюсь к вопросу. Головы MakerGear нет в списке доступных vitamins/hot_ends.scad Она похожа на чот-то из стандартных? (JHeadMk5, m90_hot_end) Хотелось бы посмотреть на модельке.

Отвечу на свой же вопрос про болты. Нашел магазин mir-krepega.com по ценам терпимо (Винт под шестигранник М4х16 стоит 0.89 руб)
webkoder

Сообщения: 47
Зарегистрирован: 17 янв 2014, 10:50
Откуда: Москва
