принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение faeton13 » 01 сен 2012, 05:03

от поставщика зависит.
вам с какой целью?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение yozik0ff » 01 сен 2012, 16:57

"диаметр таких 200 (внутренний 32) и высота (ширина) 125 мм"
Большая.
Зачем мне размеры?
В моем принтере есть небольшая свободная полость. 165х110х350.
Хочу прикинуть, на предмет влезания туда стандартной катушки с расходным материалом.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение hudbrog » 01 сен 2012, 17:02

yozik0ff писал(а):Парни, подскажите габариты катушки с пластиком 1.75мм и весом 1кг?

стандартные мейкерботовские килограмовые - 200х75
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: принтер mendel90

Сообщение faeton13 » 02 сен 2012, 23:25

reprapworld помследний пришедший пластик пришел на катушках Д165мм высотой 87мм
а вобще можно из фанеры нарезать. благо на thingiverse их много
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение yozik0ff » 04 сен 2012, 18:08

Спасибо большое Setar у за детали.
Сегодня их забрал. Качество отменное! Впервые увидел напечатанную деталь в живую. Мы, всем офисом очень сильно поражены от этой технологии печати.
Меня это очень сильно мотивирует на дальнейшую сборку принтера.
Теперь остается только ждать, остальные комплектующие с ибея. Это вся механика, двигатели, шкивы ремни, болты, подшибники и направляющие.

Остается закупить, электронику и печатающую головку.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение faeton13 » 04 сен 2012, 21:12

yozik0ff писал(а):...
Остается закупить, электронику и печатающую головку.

Продам сопел )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение setar » 04 сен 2012, 21:36

:)
главное пиши как процесс идет, мне уже самому интересно, какие скоростные характеристики получит система на валах 12мм
должно быть очень жестко даже на высоких скоростях
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение Duhas » 04 сен 2012, 22:46

faeton13 писал(а):Продам сопел )

мне вся движуха в области 3д печати начинает напоминать краф/трэйд в MMORPG ))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: принтер mendel90

Сообщение setar » 04 сен 2012, 23:43

:D ага, похоже
"как я преодолел квест с деламинацией"
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение faeton13 » 05 сен 2012, 14:49

кстати о деламинации. на thingiverse нашелся рецепт покрывать лпатформу с каптоном лаком для волос. - говорят помогает )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение setar » 05 сен 2012, 20:50

вероятно, но это придется делать постоянно.
я просто наждачкой нулевкой сделал пленку матовой.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение yozik0ff » 11 сен 2012, 01:28

Потихоньку стали подтягиваться комплектующие.
Пришли направляющие. Когда увидел содержимое посылки, был удивлен размерами и массивностью. Подумал, что 12мм направляющими сильно переборщил.
Отмерил, отрезал. Вообще изначально хотел резать дремелем, попутно зажав пруток в дрели. Не вышло, ибо цанга у дрели имеет размер захвата 10мм, туда 12мм пруток тупа не влез. Пришлось пилить дремелем. Аккуратно отпилил две 40см направляющие оси Х.
Примерил, проверил штангенциркулем параллельность осей. К сожалению погрешность в параллельности составила 0.3мм.
Немного подумав, взял фен от паяльной станции, не спеша нагрел пластик и параллельность выставил в 0.
Думаю, что в готовом принтере, более точной настройки можно добиться путем наматывания скотча на направляющие в области зажима.



Добавлено спустя 3 минуты 45 секунд:

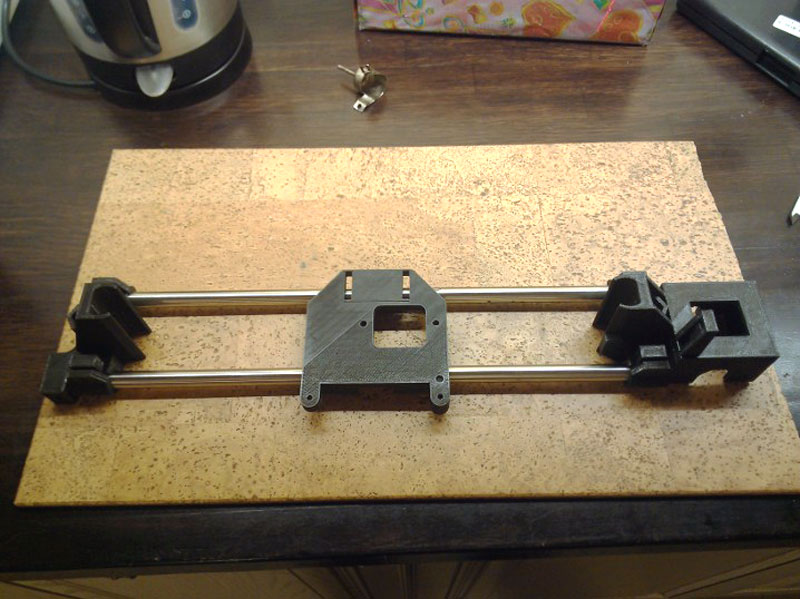

Когда узел оси Х был "собран" руками проверил на прочность. Дааа 12мм направляющие жестко сидят, впечатление такое, что даже на адовых скоростях, вибрации не будет.
Думаю, что не зря выбрал 12мм версию принтера. Доволен как слон.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение setar » 11 сен 2012, 13:17

в каком месте пришлось подогревать и куда подтягивать ?
P.S. :) следующую модель для себя буду делать на 12мм
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: принтер mendel90

Сообщение yozik0ff » 13 сен 2012, 00:03

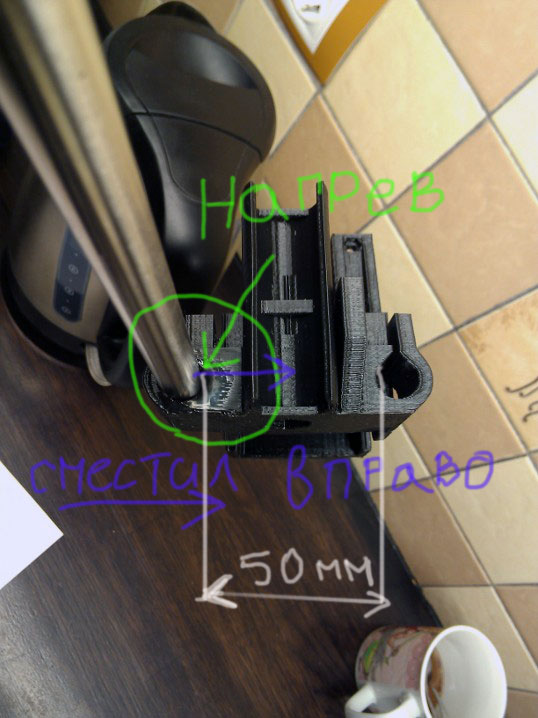

Нагрел пластик, очень осторожно, чтобы не повредить деталь. И сдвинул направляющую буквально на 0.3мм.
В итоге, стянутом болтами виде, между двумя направляющими стало ровно 50мм.

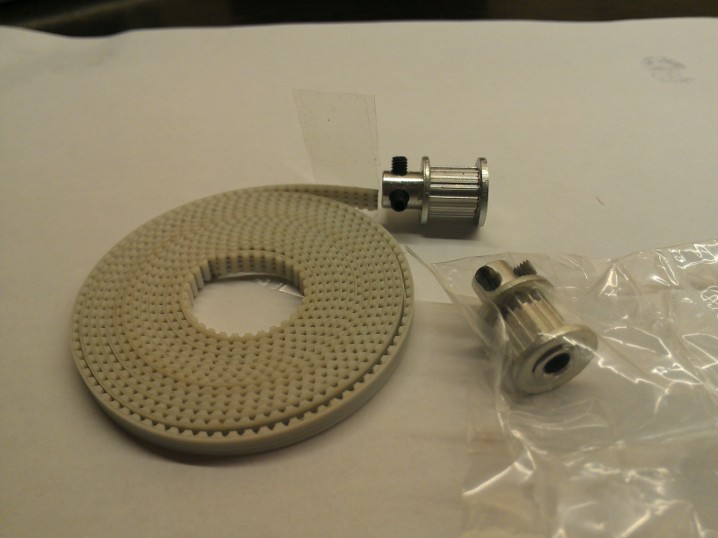

Пришли следующие детали:
Два метра ремня формата T2.5 и две алюминиевые шестерни.
Ремень отличный, со стальными кордами.
Шестеренки так себе. Не понравилось, что боковые ступоры "щечки" сделаны отдельно в виде запрессованных шайб.
Более продвинутые шестеренки делают/фрезеруют из целого куска алюминия.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение FireFly » 13 сен 2012, 04:40

не встречал цельнофрезерованные, в Англии заказывал - обалденные и дорогущие шестерни таким же образом изготовлены.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
