Откалибровал по методике Setar'а свой принтер. Драйверы двигателей грелись дико в среднем положении регулятора тока. У меня DRV8825. Поставил 25% и температура нормализовалась. Всё стало работать в пределах моей погрешности работы с штангенциркулем. Возникла идея сделать отверстия в держателях валов, чтобы удобно было туда носик штангенциркуля засовывать. Проблема была только с осью Z. При установке калибровочного значения больше 1000 начинали клинить параллельно-соединённые движки. В драйвере двигателей был установлен шаг 1/8. Попробовал добавить ток, оси начали крутиться, издавая резкие звуки. Вспомнил про последовательное соединение двигателей, снизил ток до 25% и всё заработало как часы.

Vovich70 писал(а):А я вообще не запаривался с болтом))
Поверх резьбы алмазным диском зубов нарезал и всё работает))
Хотя иногда из-за недогретой головы наворачивает пруток во все доступные пазы))Ну тут уж сам виноват-недоглядел.

Это крайний вариант. Попробую пробежаться по автомагазинам.

Добавлено спустя 57 секунд:

Alexeus писал(а):DIN болты с недорезанной резьбой, правда там головка под шестигранник и они подкаленные.

Осталось понять как такой болт будет взаимодействовать с шестернёй экструдера.

Кстати,про 8825 тоже была доработка в том блоге,что я про 4988 писал(в начинающих).
Там одну ногу на 5в кидает автор для лучшей работы.Вроде всем использующим понравилось))

Aseris писал(а):karabas2011, А почему ремень Х наизнанку?

По иструкции. Рекомендую читать иногда.

Добавлено спустя 6 минут 7 секунд:

ruslanpopov писал(а):Неплохо!

А я всё не могу найти для экструдера M8 болт, у которого бы резьба была нарезана неполностью. Ну нет таких на наших строительных развалах. Чего делать пока не знаю...

Я тоже бегал по всем магазинам нашёл но они длинные - пришлось укорачивать и резьбу нарезать.
Они чаще бывают в автомагазинах и на разборках.

ruslanpopov писал(а):Можете расписать процесс сборки кровати принтера? Я доку читал, но интересен реальный опыт, он обычно выявляет косяки теории, которая описана в документации. Как, например, реализовали выравнивание кровати. Там можно по-разному сделать.

Я сначала делаю X валы параллельно станине. Это дело двух секунд - подставил отвертку (или ещё что) слева под вал - рукой шпильку провернул чтоб вал коснулся кончика - потом на правую сторону так же.
Потом зажимаю один из болтов кровати навсегда. и подвожу туда сопло. Остальные три прослаблены. Гоню по X и выставляю тот же зазор. Потом гоню по Y и опять по X. Нагреваю даю простоять и повторяю процедуру.

Добавлено спустя 4 минуты 10 секунд:

Vovich70 писал(а):А я вообще не запаривался с болтом))
Поверх резьбы алмазным диском зубов нарезал и всё работает))
Хотя иногда из-за недогретой головы наворачивает пруток во все доступные пазы))Ну тут уж сам виноват-недоглядел.

Можно и так но я стал в последнее время заморачиваться равномерностью подачи, а тут либо приблуды нужны либо станок, чтоб точно зубья отмерять и диаметр овалом не стал.

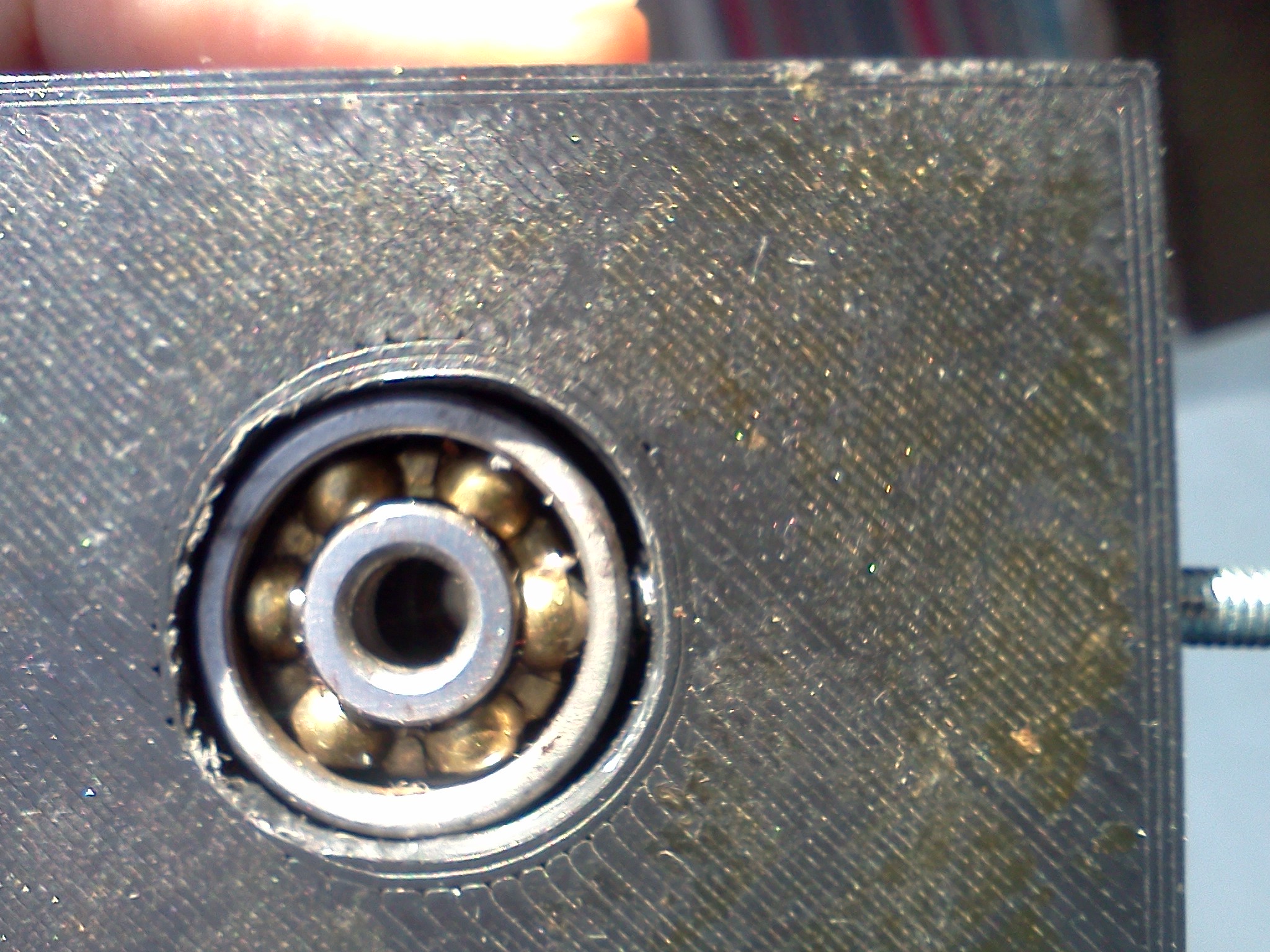

Вчера модифицировал дремелем Радусовский кубик чтоб им одним обходиться. Вкрутил в него винт смещающий подшипник и за 10мин рукой нарезал хороший винт. Предыдущий на коленке делал - не понравилось
Ругался вчера страшно - хвостовик ни одного из метчиков продающихся в магазине не лезет в подшипники или болтается там...
Нашёл в старых запасах..

karabas2011 писал(а):

ruslanpopov писал(а):Неплохо!

А я всё не могу найти для экструдера M8 болт, у которого бы резьба была нарезана неполностью. Ну нет таких на наших строительных развалах. Чего делать пока не знаю...

Я тоже бегал по всем магазинам нашёл но они длинные - пришлось укорачивать и резьбу нарезать.
Они чаще бывают в автомагазинах и на разборках.

Нашёл в местном автомагазине болт M8*80мм, из которых только 25мм с резьбой. Придётся пилить и нарезать резьбу. Там же прикупил набор пружинок, налезающих на M4, длиной около сантиметра - отлично подходят для прижима экструдера.

karabas2011 писал(а):

ruslanpopov писал(а):Можете расписать процесс сборки кровати принтера? Я доку читал, но интересен реальный опыт, он обычно выявляет косяки теории, которая описана в документации. Как, например, реализовали выравнивание кровати. Там можно по-разному сделать.

Я сначала делаю X валы параллельно станине. Это дело двух секунд - подставил отвертку (или ещё что) слева под вал - рукой шпильку провернул чтоб вал коснулся кончика - потом на правую сторону так же.
Потом зажимаю один из болтов кровати навсегда. и подвожу туда сопло. Остальные три прослаблены. Гоню по X и выставляю тот же зазор. Потом гоню по Y и опять по X. Нагреваю даю простоять и повторяю процедуру.

Я как-то не догадался выровнять ось X, ведь просто же!

karabas2011 писал(а):Вчера модифицировал дремелем Радусовский кубик чтоб им одним обходиться. Вкрутил в него винт смещающий подшипник и за 10мин рукой нарезал хороший винт. Предыдущий на коленке делал - не понравилось

Что за кубик? Где посмотреть?

ruslanpopov писал(а):
Что за кубик? Где посмотреть?

http://www.thingiverse.com/thing:151669

я обошёлся одним кубиком и болтом

Подкиньте пож-та схемку последовательного соединения движков менделя.
(я правильно понимаю- например, с рампс на красный первого движка заходит, с синего первого движка выходит на красный провод второго движка, со второго движка синий выходит на разъем рампс. Аналогично и с обмоткой зеленого и черного проводов?)

Код: Выделить всё • Развернуть

Z Motor 1 RED ------------------------------ RED
Z Motor 1 BLUE---------    ----------------- BLUE
Z Motor 1 GREEN-------|----|-------
Z Motor 1 BLACK ---   |    |      |
                  |   |    |      |
Z Motor 2 RED ----|----    |      |
Z Motor 2 BLUE ---|---------      |
Z Motor 2 GREEN ---               ---------- GREEN
Z Motor 2 BLACK ---------------------------- BLACK

Красный из платы идёт в красный первого мотора. Синий из первого мотора соединяется с красным второго мотора. Синий второго мотора соединяется с синим платы.

Зелёный из платы идёт в зелёный первого мотора. Чёрный из первого мотора соединяется с зелёным второго мотора. Чёрный второго мотора соединяется с чёрным платы.

Спасибо! Я так и подумал.

Сборка горячей кровати

Сначала закрепил на плате термистор. В центре платы есть отверстие, я заклеил его малярным скотчем с верхней стороны, а с другой налил супер клея и опустил в него термистор. Изоляция на ноги термистора была надета заранее.



На дибондовую основу наложил картон, покрытый алюминиевым скотчем. Картон прикреплён к основе с помощью того же термоизоляционного скотча.



Так как этот узед предполагается иногда разбирать, я припаял разъёмы для питания кровати и для получения данных с термистора.



Добавлено спустя 2 минуты 5 секунд:
Первый расплав

Выдавил первую PLA нить из своего принтера. Доволен как слон



Вот так сейчас выглядит принтер:



Осталось прикупить стекло для горячей кровати, подключить к ней питание и ещё раз пробежаться со штангенциркулем, чтобы проверить калибровку по всем осям. Остальное, вроде, готово и работает!

Добавлено спустя 1 час 41 минуту 13 секунд:
Так, вроде всё отстроил и отладил. Pronterface работает. Теперь сижу как мартышка перед чудо девайсом и не знаю как на нём распечатать что-нибудь тестовое. Может есть какой чат, где можно задать вопросы на тему "как распечатать первый кубик?"

все же надо чем то прикрыть нагреватель стола
мало ли чего по неопытности
можно соплом повредить, обидно будет
я вот дюралькой пользуюсь, и вполне неплохо оказалось

Кажется, понял. Slic3r и Pronterface. Пропуски по оси Y. Придётся повозиться...

Добавлено спустя 55 секунд:

icehardy писал(а):все же надо чем то прикрыть нагреватель стола
мало ли чего по неопытности
можно соплом повредить, обидно будет
я вот дюралькой пользуюсь, и вполне неплохо оказалось

Я коробочку обклеил малярным скотчем и положил в центр стола. Завтра стекло нарежу.

ruslanpopov писал(а):Кажется, понял. Slic3r и Pronterface. Пропуски по оси Y. Придётся повозиться...

Добавлено спустя 55 секунд:

icehardy писал(а):все же надо чем то прикрыть нагреватель стола
мало ли чего по неопытности
можно соплом повредить, обидно будет
я вот дюралькой пользуюсь, и вполне неплохо оказалось

Я коробочку обклеил малярным скотчем и положил в центр стола. Завтра стекло нарежу.

Мне ещё пришлось убавить Z до 180-200(последовательное включение) иначе при крайних положениях каретки возможны были потери шагов одного из двигателей (ток почти на максимуме). По x/y оставил 3000.

Нопхед уже не обклеивает картонку фольгой. Просто напихивает под нагревпанель пачку гофрокартона. НА мой взгляд ещё проще просто закрыть картоном борта чтоб при движении кровати не выдувался нагретый воздух.

на экструдере не пользую пружин. Везде стоят барашки слегка подрезаные чтоб не задевали ни за что.
Прижимной подшипник с канавкой - сделал дремелем.

Хорошая мысль про боковой картон на кровати. Надо будет попробовать.

Канавку в подшипнике делал метчиком? Какого размера?

Да, надо будет попробовать барашки, лежат они у меня в коробочке.

Со стеклом обломился пока, никто не хочет работать по воскресеньям. Буду пока заниматься плавностью передвижения по оси Y.

А вот так наборчиком за 20 рублей из автомагазина я реализовал подпружинивание кровати:

Это ты,кажись,сантиметра 3 у себя по высоте украл-то.Может стойки-то пильнуть вполовину?

ruslanpopov писал(а):Хорошая мысль про боковой картон на кровати. Надо будет попробовать.

Канавку в подшипнике делал метчиком? Какого размера?

Да, надо будет попробовать барашки, лежат они у меня в коробочке.

Со стеклом обломился пока, никто не хочет работать по воскресеньям. Буду пока заниматься плавностью передвижения по оси Y.

А вот так наборчиком за 20 рублей из автомагазина я реализовал подпружинивание кровати:

пружины не ставил. Стабильность платформы важнее. Дибонд имеет небольшой запас по изгибу в случае чего.
Канавка в подшипнике обычная - зачем там метчик??
