принтер mendel90

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: принтер mendel90

Сообщение unigenum » 15 апр 2013, 10:12

а что за коллектор от жигулей? тож возьму гаек оттуда
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение faeton13 » 15 апр 2013, 13:59

yozik0ff писал(а):Поставил две, латунные гайки на М8 от коллектора 10 модели жигулей. Подошли идеально. Визуально люфта нет. Сегодня буду производить тестовые печати. Расскажу о результатах.

нашел латунные гайки м8 от какойто сантехники (набор с болтами и шайбами ~ 30р)
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение unigenum » 15 апр 2013, 14:09

блин, где вы их находите? я на рынке людям мозг уже повыносил
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение yozik0ff » 15 апр 2013, 14:17

В любом автомагазине для продажи железяк на жигули. Заходишь и говоришь "мне пжлста 4 гайки латунные для коллектора десятой модели жугулей с резьбой на М8 по 12руб. штучка"
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение krendel » 15 апр 2013, 14:20

yozik0ff писал(а):В любом автомагазине для продажи железяк на жигули. Заходишь и говоришь "мне пжлста 4 гайки латунные для коллектора десятой модели жугулей с резьбой на М8 по 12руб. штучка"

да, 12р/шт это кул, а вот шпилька мне обошлась в 500р/метр :( зато ничуть не жалею, даже подозрения на подклинивание нет:)
Mendel90 + Marlin + Slic3r
sar3dprint(at)gmail.com
Аватара пользователя
krendel

Сообщения: 97
Зарегистрирован: 10 фев 2013, 11:46
Откуда: Саратов
ФИО: Андрей

Re: принтер mendel90

Сообщение unigenum » 15 апр 2013, 14:40

yozik0ff писал(а):В любом автомагазине для продажи железяк на жигули. Заходишь и говоришь "мне пжлста 4 гайки латунные для коллектора десятой модели жугулей с резьбой на М8 по 12руб. штучка"

примерно так и спрашивал, мол есть гайки латунные М8? продавцы, похоже, не в курсе, из чего гайки сделаны.
надо спрашивать конкретно, нужны гайки для коллектора. только вот коллекторов в жигулях куча всяких, впускной, выпускной, на печке воздушные, в системе охлаждения наверняка есть. им проще сказать НЕТУ, чем копаться в куче копеечных гаек
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение yozik0ff » 15 апр 2013, 14:52

Ниходи к этим продовцам, они алени на всю голову.
Вот такая гайка, крепит "штаны"... и еще кучу херни ввиде выусконого коллектора.
Лучше найти нормлаьный магазин с ветриной, там найти ее, и пальцем ткнуть.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение faeton13 » 15 апр 2013, 16:18

может кто еще подскажет где можно шайбы алюминиевые прикупить? широкие (типа как "усилинные")
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: принтер mendel90

Сообщение unigenum » 15 апр 2013, 16:44

faeton13 писал(а):широкие (типа как "усилинные")

называются кузовные
вот только из алюминия... бывают ли такие
если только по спецзаказу производят для каких-либо устройств, россыпью в продаже маловероятно найти
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: принтер mendel90

Сообщение setar » 15 апр 2013, 23:13

unigenum писал(а):блин, где вы их находите? я на рынке людям мозг уже повыносил

Брал неделю назад на руставели в карауте. Отдел сантехники, комплект нержавеющий крепления бачка унитаза.
пришлось покапаться, ибо половина из нержавейки, но попадаются и латунные комплекты.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Ось Z

Сообщение yozik0ff » 16 апр 2013, 09:28

Отчет об использовании разных гаек на ось Z
------
Изначально установил обычную гайку из магазина метизов. Результат был плохим, на вертикальной стенке, была видна "волнистая рябь". Гайка была жестко закреплена на каретке.

Далее поставил латунную гайку, которую приобрел в магазине автозапчатей.

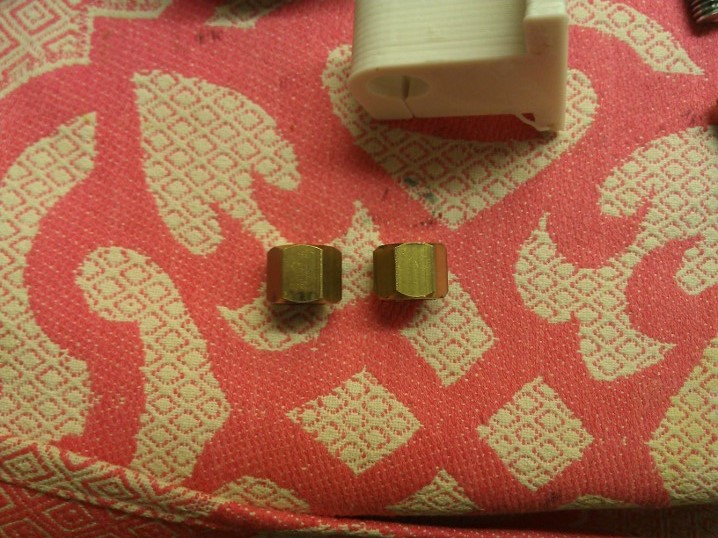

Обычные латунные гайки


Установил гайку в каретку очень жестко без люфтов.

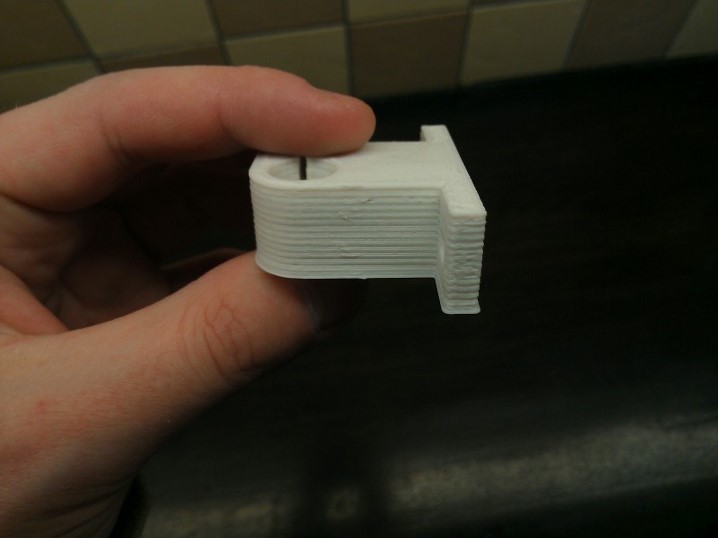

Результат печати вот такой:

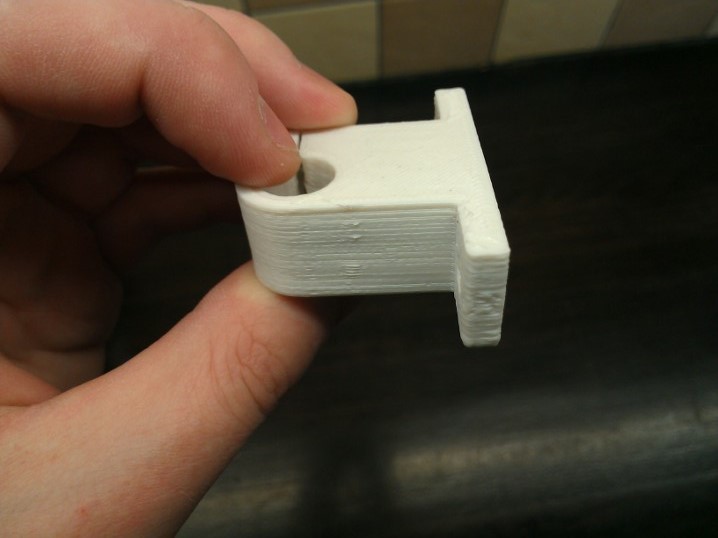

Результат печати обычной гайкой закрепелнной жестко без люфтов

обычная гайка, жестко закрепленная

По фотографиям отчетливо видна "рябь" которя повторят люфт гайки в шпильке.

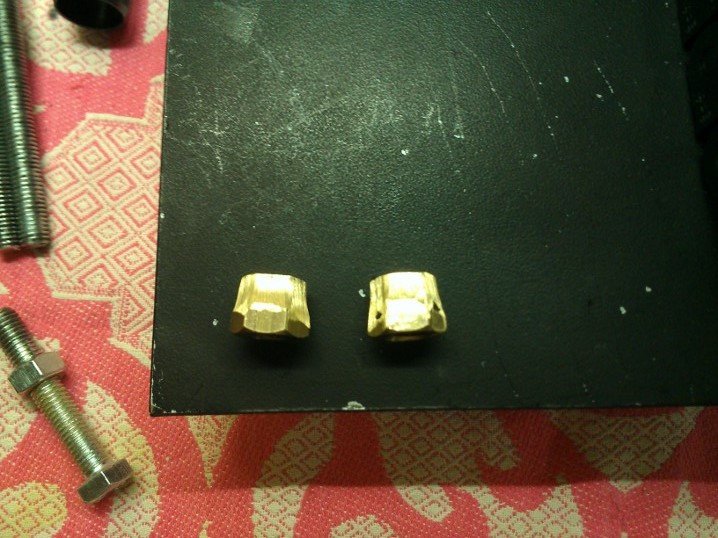

Далее сделал второй этап эксперимента, латунную гайку сточил под конус.
Это позволило гайке самоцентрироватся.
Конусная гайка

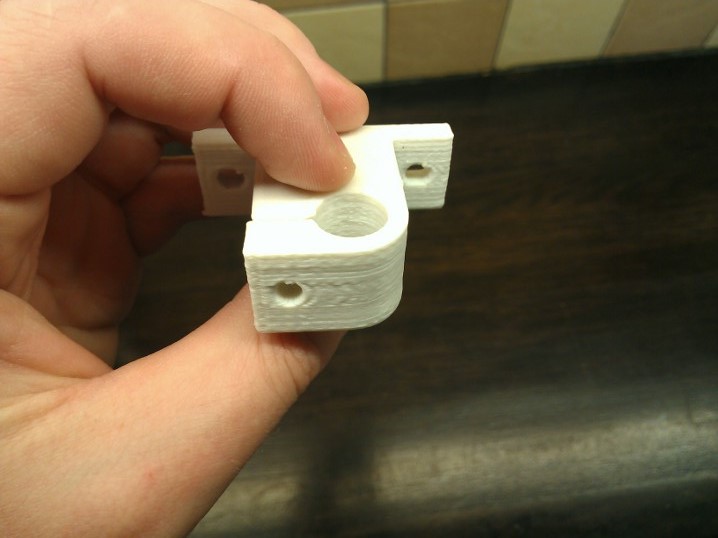

Сделал печать детали, и к моему удивлению, рябь на детали практический исчезла. В место нее остались небольшие артефакты.

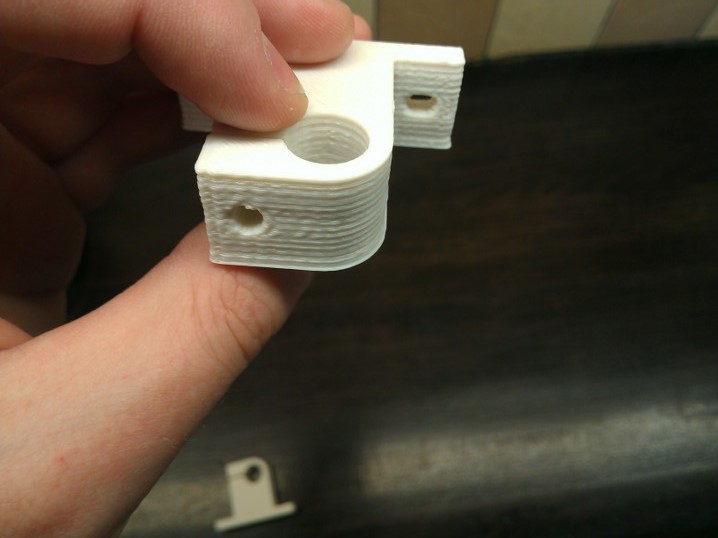

Резлультат печати с конусной гайкой

Конусная гайка


Так же, сегодня попробую гайку посадить на демпферную прокладку. О результатах отпишусь.

Можно сделать выводы:
1. Люфты полезны.
2. Гайка не должна жестко закреплена.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение setar » 16 апр 2013, 11:36

мысль: гайка должна свободно перемещаться по X и должна быть зафиксирована по Y.
нужно попробовать два направляющих пропила в боковине гайки и П-образную проволоку проходящую по этим пропилам.
затем расширить гнездо посадки гайки чтобы не упиралась в каретку а перемещалась по пропилам вдоль проволочной фиксации (направление перемещения - вдоль X)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Ось Z

Сообщение karabas2011 » 16 апр 2013, 17:59

yozik0ff писал(а):Можно сделать выводы:
1. Люфты полезны.
2. Гайка не должна жестко закреплена.

варианты
1 сделай ещё более гибкие муфты.
2 резьба гайки должна быть "разбита" чтоб был радиальный люфт.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: принтер mendel90

Сообщение yozik0ff » 16 апр 2013, 21:52

Муфты стоят алюминевые, они достаточно гибкие. Гибкость достигается за счет конструкции в виде пружины. Думаю, лучший результат покажут муфты карданного типа.
Резьбу на гайке разбивать не стоит. От этого слои будут неравномерными.

Сделал демпфер под гайку. Просто обернул ее изолентой и посадил на "клеевой пистолет". Получилось убрать люфт и за счет толщины и резиновости клея, соеденение немного "гуляет". Запустил печать. Жду результатов.

Добавлено спустя 1 час 9 минут 22 секунды:
Отпечатал, с демпфером получилось лажа. Почему не знаю, но с люфтами печатается гораздо ровнее.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: принтер mendel90

Сообщение chaky22 » 17 апр 2013, 18:34

А подскажите, кто сталкивался... DEFAULT_AXIS_STEPS_PER_UNIT.... Это сколько милиметров или чего-то в UNIT? Или это оборот? Не могу что-то разгадать....

И где в Украине купить АБС нить 3мм? или только заказывать из-за бугра? А Вы где покупаете? киньте ссылочку... А то я тут уже с отчаяния решил леской для газонокосилок печатать :-).... Ну в принципе для тестов сойдёт...., но АБС мне всё-таки нужен (...
chaky22

Сообщения: 10
Зарегистрирован: 02 мар 2013, 19:33
