LCD + encoder + keys для RAMPS

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: LCD + encoder + keys для RAMPS

Сообщение Andrew S » 06 мар 2014, 23:42

kindrat писал(а):Использую дисплей 1602 (двухстрочный) и энкодер. Есть ли возможность во второй строке выводить текущие координаты вместо статусного сообщения (либо менять периодически статус - координаты)? Или поможет только замена дисплея?

Можно, если разберетесь в "ultralcd_implementation_hitachi_HD44780.h", но думаю это не стоит 220 рублей, только если хотите разобраться в прошивке.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: LCD + encoder + keys для RAMPS

Сообщение kindrat » 07 мар 2014, 10:24

Спасибо за наводку!
Уже разобрался в "ultralcd_implementation_hitachi_HD44780.h", вечером прошьюсь и проверю работу.
А 4-строчник в Москве дешевле 500 рублей не видел, жаба душит, особенно при наличии пары ненужных 1602. А у китайцев заказывать - ждать долго...
UPD. Разобрался, сделал - теперь во второй строке мигает по 2 секунды статус - координаты - время печати/поток/SD.
Ничего особо сложного не было, в принципе теперь двухстрочника достаточно. В дальнейшем если будет время добавлю кнопку чтобы переключать режим отображения второй строки, будет еще удобнее :)
Последний раз редактировалось kindrat 10 апр 2014, 16:00, всего редактировалось 1 раз.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: LCD + encoder + keys для RAMPS

Сообщение Andrew S » 07 мар 2014, 10:41

kindrat писал(а):Спасибо за наводку!
Уже разобрался в "ultralcd_implementation_hitachi_HD44780.h", вечером прошьюсь и проверю работу.
А 4-строчник в Москве дешевле 500 рублей не видел, жаба душит, особенно при наличии пары ненужных 1602. А у китайцев заказывать - ждать долго...

Я в ТК Митино видел на верхнем этаже за 650 рублей русифицированный с подсветкой, без подсветки не помню, вроде 400.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: LCD + encoder + keys для RAMPS

Сообщение kindrat » 07 мар 2014, 10:51

На али комплект экрана (2004 с подсветкой, энкодер и кардридер, причем готовое к подключению к RAMPS) дешевле стоит, чем у нас один экран :)
А так вполне устраивает двухстрочник, поправил код чтобы вторая строка менялась периодически, показывая все параметры, а не только статусное сообщение. Вечером залью в ардуину, посмотрим как себя покажет.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: LCD + encoder + keys для RAMPS

Сообщение viking » 12 мар 2014, 08:48

Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.
Вложения
viking

Сообщения: 16
Зарегистрирован: 11 ноя 2013, 15:49
Откуда: Курск
ФИО: Виктор

Re: LCD + encoder + keys для RAMPS

Сообщение Andrew S » 12 мар 2014, 10:38

viking писал(а):Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.

Fr - feedrate. Скорость печати, изменить ее можно покрутив энкодер из этого же окна.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: LCD + encoder + keys для RAMPS

Сообщение viking » 12 мар 2014, 11:36

Понятно. Спасибо. Просто сильно не крутил, +-5%, поэтому и не заметил разницы. Только собрал, без гор.стола, без головы и экстр. Пытаюсь разобраться.
viking

Сообщения: 16
Зарегистрирован: 11 ноя 2013, 15:49
Откуда: Курск
ФИО: Виктор

Re: LCD + encoder + keys для RAMPS

Сообщение icehardy » 16 мар 2014, 21:52

А такой вот дисплей получится прикрутить ?
http://dx.com/p/bonatech-0-96-inch-disp ... yXj94WIB8E
или потребуется для него своя библиотека и изменения в прошивке
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: LCD + encoder + keys для RAMPS

Сообщение Andrew S » 16 мар 2014, 23:05

Да, протокол нужен, иначе не поймет сигнал.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: LCD + encoder + keys для RAMPS

Сообщение Екатеринбуржец » 17 мар 2014, 19:16

Так всетаки - нужно ли подавать отдельно +5 на LCD шилд, были сообщения что преобразователь на RAMPS вылетает. Или это ненужные страхи и просто подключив LCD проблем не поимеешь?
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: LCD + encoder + keys для RAMPS

Сообщение om2804 » 18 мар 2014, 12:13

Не нужно если стабилизатор не греется на ардуино. И точно нужно отдельное питание для подсветки дисплея
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: LCD + encoder + keys для RAMPS

Сообщение EASY_ » 14 апр 2014, 13:07

А кстати да. У меня такая же штука. https://dl.dropboxusercontent.com/u/46368942/LCD.JPG
Там много всяких настроек. Где почитать про них?

viking писал(а):Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 144
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: LCD + encoder + keys для RAMPS

Сообщение mixasty » 15 апр 2014, 17:59

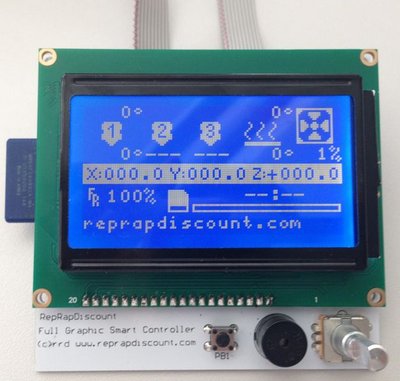

оно?
Аватара пользователя
mixasty

Сообщения: 5
Зарегистрирован: 03 сен 2013, 18:48
Откуда: москва
Skype: mixasty
прог. языки: C++

Re: LCD + encoder + keys для RAMPS

Сообщение a.stuliy » 14 май 2014, 07:30

У меня такой же экранчик как на картинке. А как сделать отдельное питание подсветки и насколько это необходимо?
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56

Re: LCD + encoder + keys для RAMPS

Сообщение goodwind » 26 май 2014, 22:19

Господа, кто-нибудь имел дело вот с такими вариантами Reprapdiscount Full Graphics LCD Controller?
http://www.aliexpress.com/item/RAMPS1-4 ... 21538.html

вроде подключил как надо (расскоментил соответствующий дефайн). Но выявляются следующие проблемы:
1) мега перезапускается при вставке SD-карты в слот
2) при нажатии кнопки Stop мега виснет намертво
3) энкодер инвертирован (уже победил, кажется, своими силами)
4) контраст не меняется.. ни переменником, ни из меню
не могу понять - то-ли прислали лажу, то-ли распиновка этой платы отличается от референсных (что вероятнее)

UPD: при вставке SD-карточки мега не перезагружается, просто на пару секунд включает заставку как при запуске, но все равно не видит карточку, в логе пронтерфейса пишет volume.init failed. Карточка в FAT16, гиговая.

UPD2: с другой карточкой заработало. Проблема с контрастом и кнопкой Stop осталась. Прозвонив её обнаружил, что она заведена на 43 пин, а не 41, как по умолчанию в Марлине указано. Изменил в прошивке - вообще перестала реагировать. Есть ли какой-то М-код чтобы увидеть список пинов и что на них подключено?
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring
