3D принтер uPrint SE Plus

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D принтер uPrint SE Plus

Сообщение setar » 29 июн 2012, 01:20

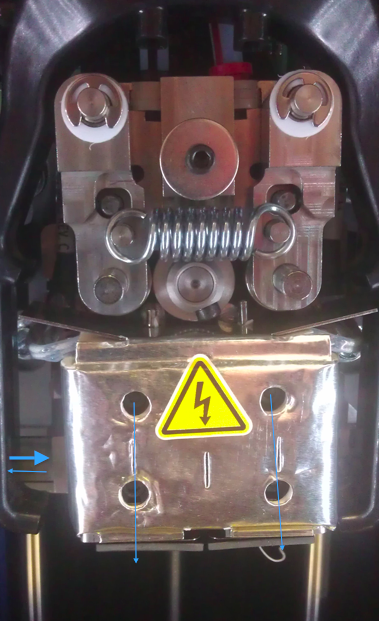

крепление каждого из двух нагревательных элементов осуществляется двумя штырьками продольных Y. одна пара штырей жестко закреплена, а вторая пара заходит в профильную планку продольную X.
Эта планка перемещаясь вдоль X производит небольшой наклон то одной то другой головы (в планке фигурный профиль)
Градусов 15 наклона дают 1-2 мм подъёма среза фильеры над плоскостью печати

Чем перемещается планка я пока не понял, возможно технологическими парковочными "ударами" в специально отведенное место слева направа и справа налево для активации одной и другой головы соответственно
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 30 июн 2012, 00:39

Ну а если шаговик один - как он то один филамент гонит то второй? - ему же надо как-то болты с насечкой попеременно крутить
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение setar » 30 июн 2012, 01:46

в один момент времени всегда активна только одна голова
слева прижим поддержки, вращение на подачу против часовой
справа прижим материала, вращение на подачу по часовой
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 30 июн 2012, 19:59

оба вала крутятся всё время а прижим прижат только один?
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение setar » 30 июн 2012, 23:41

Посмотри на фоту - вал один, как и привод.
и прижимается к нему в один момент времени только один пруток
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 01 июл 2012, 10:59

То есть, при переключении подач софтина реверсирует все команды на шаговик - либо шаговик перекоммутируется механически ( пачки из 4х мощных микриков достаточно).

Насечка на приводном валу есть? или он гладкий?

Как в реале выглядит переключение? Голова отъезжает куда-нибудь в этот момент или просто щёлкает, пододвигает и сходу продолжает? Ожидающее сопло не сопливит? Или его температуру опускают? - тогда должны наблюдаться паузы при переключении..
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение setar » 01 июл 2012, 12:58

реверс переключают софтово.
ожидающее сопло вероятно в дежурной температуре (обычно 155 град).
ползунок смены активной головы переключается движением типа "парковка" только паркует на минимум и максимум X соответственно.
Парковка находится в зоне выходящей за максимум печати на Y - там расположена емкость приема отработанной нити которая совмещена с щеткой и переключающие отбойники.

Насечка на валу привода экструдера есть, но я даже не могу назвать ее тип. Выглядит так как будто весь путь
в котором проходит пруток делали сверлом с шаровым концом, такие шаровые углубления следуют с небольшим нахлестом, образуя одновременно и кольцевую проточку и насечку.
видимо такой тип насечки меньше деформирует пруток
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение faeton13 » 03 июл 2012, 20:43

давно хотел узнать как он работает. )
а фотку прутка по выходу из податчика можно посмотреть?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D принтер uPrint SE Plus

Сообщение setar » 03 июл 2012, 22:26

попробую сфотать
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 03 авг 2012, 14:36

Setar а ты можешь для теста вместо PVA использовать PLA в качестве поддержки? Потом деталь кинуть в кипяток, пла размякнет и его можно будет легко (возможно?) удалить...
по следам https://groups.google.com/forum/?fromgr ... s1bq_9LsRM
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение setar » 03 авг 2012, 17:03

Учитывая что как оказалось химия для аппарата удаления поддержки содержит каустическую соду, то вероятнее всего там в поддержке и так pla. Уж точно не pva ибо водой не растворяет.
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер uPrint SE Plus

Сообщение karabas2011 » 03 авг 2012, 23:46

http://ifeelbeta.de/index.php/component ... /frontpage
пропанол(пропиловый спирт), поташ, и немного катализатора

Но тест про кипяток всё ж интересно было бы. Насколько PLA прилипает к ABS?
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D принтер uPrint SE Plus

Сообщение Sheil » 19 авг 2012, 00:53

Дорогие друзья в частности владельцы данного принтера, очень волнует несколько вопросов. Первый самый важный: насколько критично повторное использование пластиковой подложки? Неужели она после первой же печати уже не пригодна, если печатью занят весь ее периметр?(( И второй вопрос, реально ли работать на нем с другим пластиком, например его же бабину заправить другим пластиком просто. Вопросы задаю потому, что скоро буду покупать принтер, ориентируюсь на Юпринт Плюс, но пугает в первую очередь большой расход пластиковых подложек, все таки комплект стоит 200 долларов за 24 штуки, дороговато. И второй момент, просто есть три халявные бабины АБС пластика белого 1.75мм в диаметре. Вот и думал использовать его, допустим с его собственной бабины смотать и поставить пластик на бабину юпринта, насколько это реально. Заранее все большое спасибо за ответы, буду очень признателен если все поясните и раскроете завесу тайны. :)
Sheil

Сообщения: 3
Зарегистрирован: 19 авг 2012, 00:41
ФИО: Генрих Романович

Re: 3D принтер uPrint SE Plus

Сообщение faeton13 » 22 авг 2012, 14:40

интересно, а 200+ USD за кило пластика вас не смущает? )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: 3D принтер uPrint SE Plus

Сообщение setar » 23 авг 2012, 00:29

да не читают таких форумов владельцы...
они на научных нано* всяких зависают, и их такие вопросы не беспокоят обычно, ибо по тендеру через государственное финансирование поставляются расходники
Аватара пользователя
setar
Site Admin

Сообщения: 10108
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
