Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение ales2k » 13 май 2015, 17:44

Если я правильно понял где, то там бетки от начала февраля.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Слайсер KISSlicer

Сообщение setar » 13 май 2015, 17:46

Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ivasi » 13 май 2015, 18:23

Вы правы - я понятия не имею что должен делать кис, это ведомо только автору киса.
Но вот занижать реальный диаметр экструзии в 4 раза, для того чтобы напечатать тонкую стенку мне в голову не приходило. Я был уверен что этого делать нельзя, хотя бы из за того что будут проблемы с печатью брима.
Такая логика работы киса, лично для меня не очевидна.
Сura , вот отслайсила модель с шириной стенки меньше чем диаметр экструзии.

А со всторой моделью что не так? Почему кис нарисовал лишнюю стенку поперек цилиндра?


setar писал(а):
ivasi писал(а):Что то лажает кис.

лажает не кис а ваше представление о том что он должен и чего не должен делать.

внимание вопрос:
если толщина стенки в модельке меньше чем ширина выдавливаемого из сопла пластика то что делаем - нарушаем геометрию модели и печатаем с расширением стенки или печатаем только там где не нарушим геометрию ?

очевидно нужно просто использовать правильные модели или параметры подходящие к ним.
Снимок экрана 2015-05-13 в 16.21.45.png

Снимок экрана 2015-05-13 в 16.20.50.png


Добавлено спустя 3 минуты 4 секунды:
ales2k писал(а):А бетки не обновлялись?

там буквально за этой темой ссылка, гляньте там
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Слайсер KISSlicer

Сообщение setar » 14 май 2015, 17:51

ivasi писал(а):А со всторой моделью что не так? Почему кис нарисовал лишнюю стенку поперек цилиндра?

там три модели корпуса, включая repaired_version_ (что уже наводит на подозрения).
о какой конкретно модельке речь ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ivasi » 15 май 2015, 20:07

Файл называется Track_separate.stl
Кис эту модель слайсит, мягко говоря, не очень...
Понятно что желательно работать с идеальными моделями, но приходится работать с тем что есть.
На всякий случай прикладываю настройки, хотя с данными настройками кисс нормально слайсит не менее сложные модели.
Cura отработала без артефактов.
Вложения

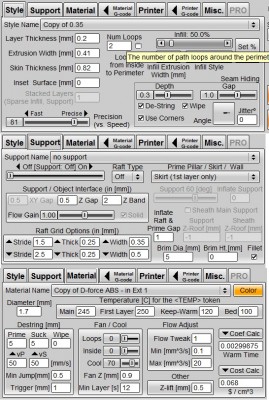

настройки

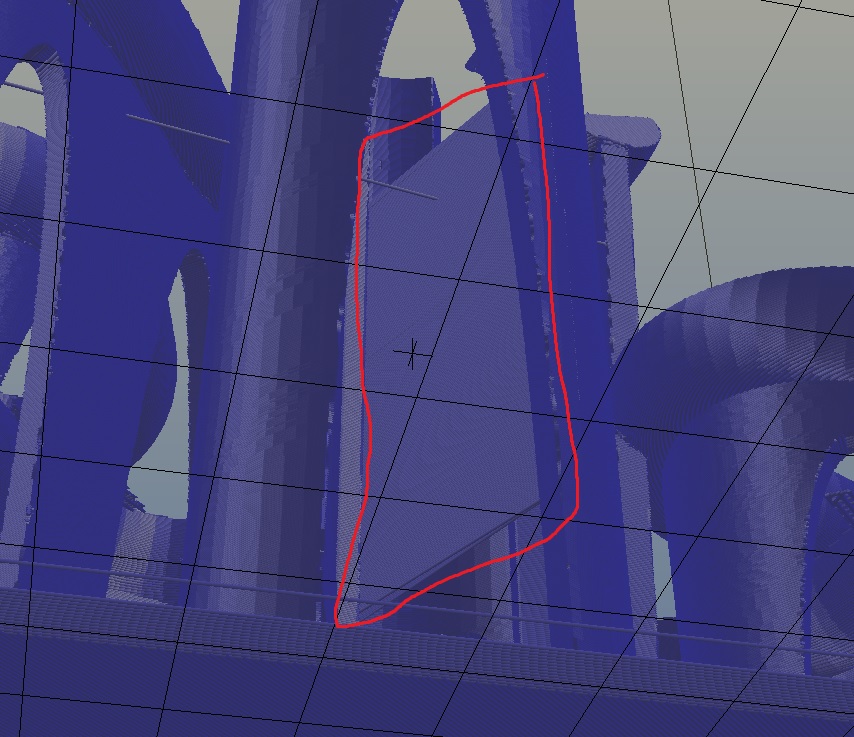

Эта же стенка - вид снизу.

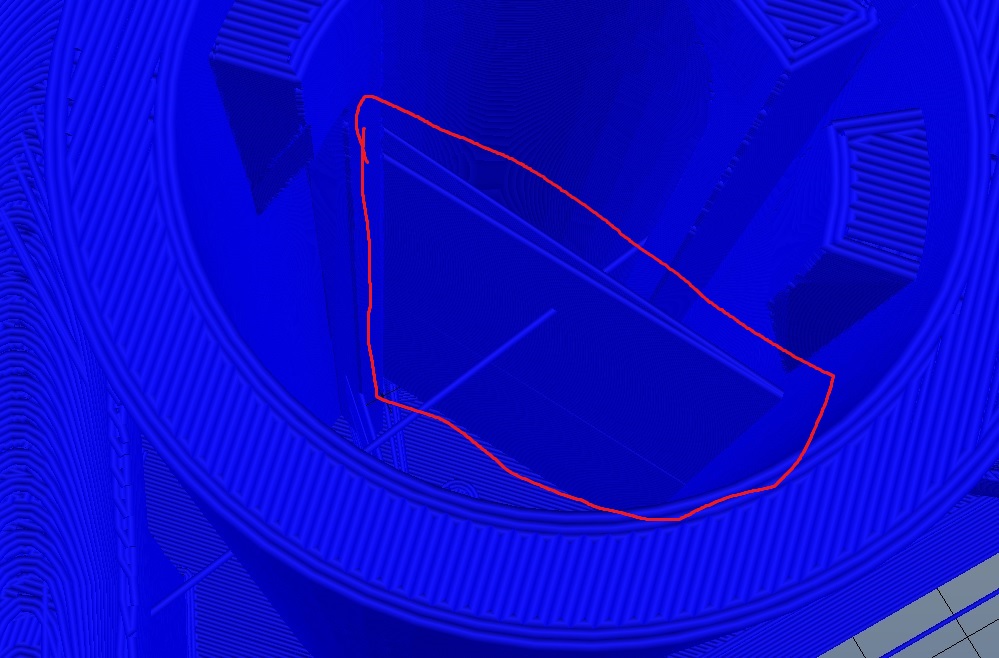

Стенка поперек цилиндра

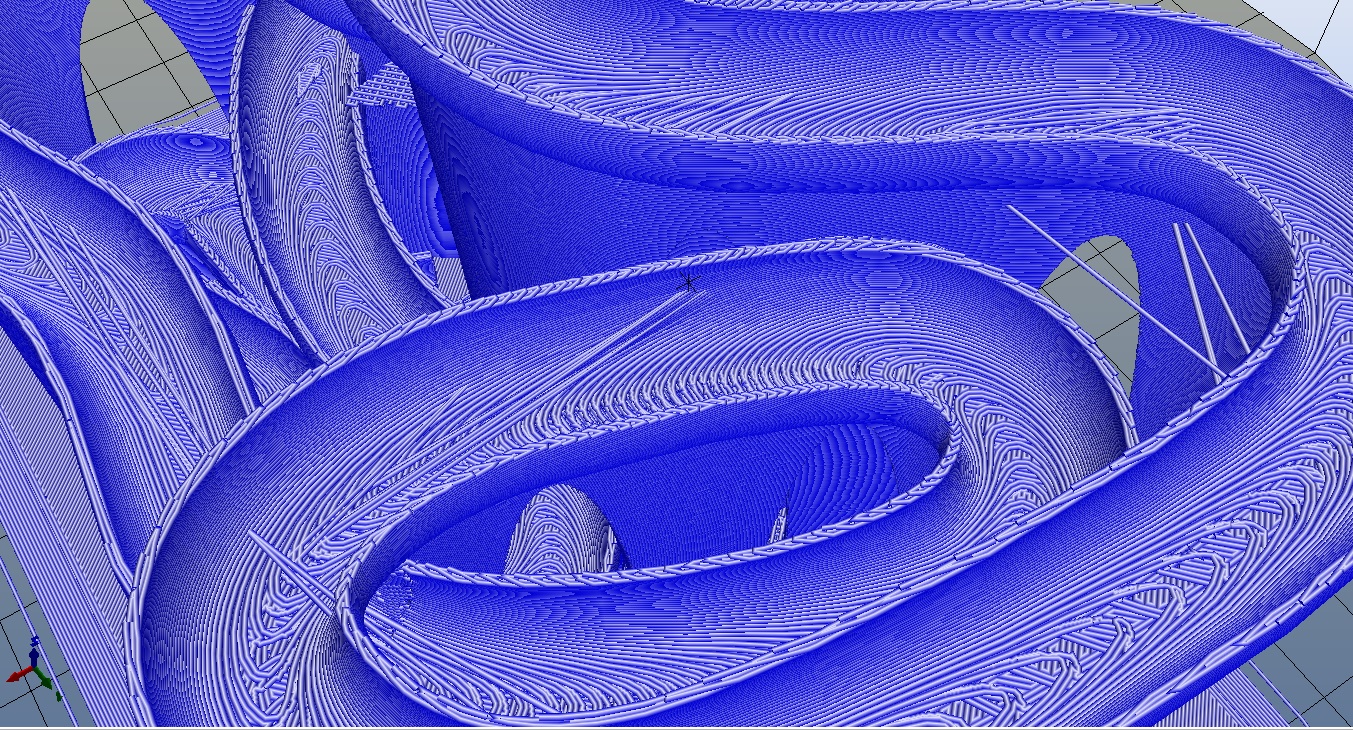

Прочие артефакты
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Слайсер KISSlicer

Сообщение FoX87 » 19 май 2015, 18:19

Люди подскажите кто нибудь ! как правильно настроить эти параметры...? как определить максимум и золотую середину?(( помогите новичку-тупичку! :oops:
Вложения
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Слайсер KISSlicer

Сообщение icehardy » 19 май 2015, 20:23

Это как больше нравится, ну и от возможностей принтера зависит
у меня максимальные значения все по 70 установлены, минимальные все 10
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер KISSlicer

Сообщение FoX87 » 20 май 2015, 01:34

icehardy писал(а):Это как больше нравится, ну и от возможностей принтера зависит
у меня максимальные значения все по 70 установлены, минимальные все 10


а нет ни каких формул или что-то вроде такого?
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Слайсер KISSlicer

Сообщение icehardy » 20 май 2015, 11:02

а смысл?
хочется определить максимум возможностей принтера?
я думаю максимум заканчивается на тех скоростях, когда качество печати начинает страдать или начинаются смещения по слоям
экспериментально устанавливается
Для себя делал тестовую модельку, расставленные по углам платформы фигурки, несколько в центре, несколько длинных и тонких прямоугольников
Это нужно для того чтобы были более длинные перемещения, позволяющие разогнаться до заданных скоростей
таким образом проверил на каких ускорениях и скоростях можно печатать
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Слайсер KISSlicer

Сообщение setar » 20 май 2015, 15:31

FoX87 писал(а):
icehardy писал(а):Это как больше нравится, ну и от возможностей принтера зависит
у меня максимальные значения все по 70 установлены, минимальные все 10


а нет ни каких формул или что-то вроде такого?


Что то вроде такого это калибровка механических параметров через QtMarlin

Но ему нужно 6шт полноценных концевиков в минимумах и максимумах - детектировать срывы шагов
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ales2k » 21 май 2015, 15:16

На бытовых принтерах все эти скорости ограничиваются объемом пластика который может продавить экструдер.
Кроме свободного перемещения конечно.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Слайсер KISSlicer

Сообщение setar » 21 май 2015, 15:23

:) ну, экструдер экструдеру рознь
мне удавалось на сопле 0.35 для пластика 1.75 ABS получать по 12 мм^3/c
а это 128мм/с экструзии высотой слоя 0.3
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ales2k » 22 май 2015, 10:53

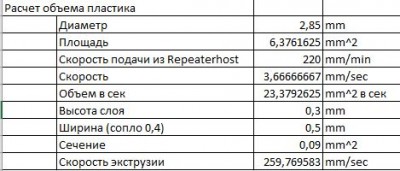

Мой на 0.4 может и 20мм^3/c, но при этом сильно начинают сказываться упругие деформации в канале подачи, у меня боуден.
И все же на обычной, не модифицированной, Прюше, и подобных принтерах, скорость ограничена возможностями экструдера.

P/S Надо померять максималку на вулкановском сопле. Как будет следующий заказ на печать вулканом, отпишусь.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Слайсер KISSlicer

Сообщение setar » 22 май 2015, 11:25

:) не хотелось бы расстраивать но вы порядком ошиблись
боуден больше 3-4 кубиков не выдает (банально упругости прутка не хватает)
Вложения

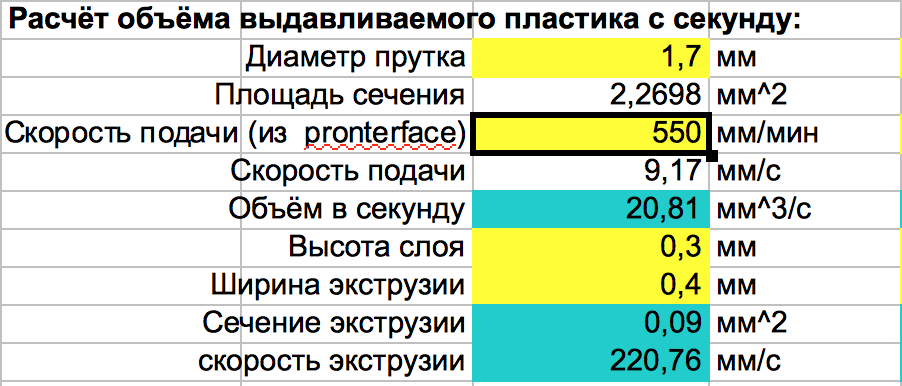

Снимок экрана 2015-05-22 в 10.22.53.png
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение ales2k » 22 май 2015, 13:10

Позвольте не согласиться по поводу упругости прутка

"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50
