Слайсер KISSlicer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Слайсер KISSlicer

Сообщение Radus » 12 май 2014, 12:50

setar писал(а):А как вы думаете для чего введена функция поддержек в слайсер ?
именно для того чтобы их руками не рисовать!

Да блин !

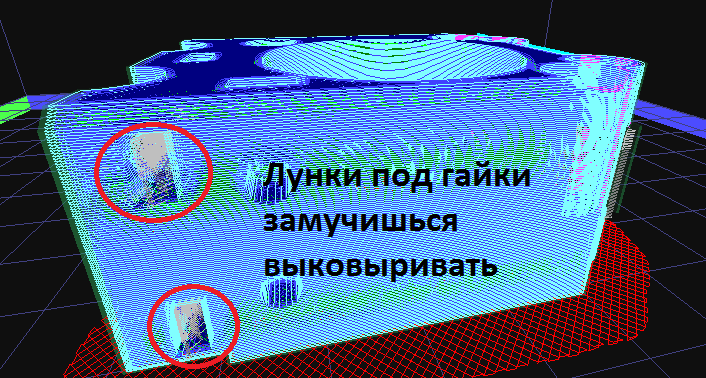

Автоматическая поддержка не удобная! она заполняет все ненужные места особенно в отверстиях, потом это дело оттуда никак не выковыришь! :(
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение TedBeer » 12 май 2014, 13:49

Radus писал(а):Толщиной 0.2 доводит, но печатать надо соплом 0.4

Площадь выдавленной линии примерно пропорциональна ширине экструзии. Поэтому поставь 0.2мм и увеличь поток в 2 раза.
Хотя может надо уведичить поток чуть больше 2х. Так как там в сечении не прямоугольник, а фигура с полукруглыми боками. Если бы укладка была круглым прутком, то поток надо было бы увеличить в 4 раза. Лучше конечно прогнать тест печати. Выставить ширину 0.2 и проверить с какими коэффициентами потока нормально печатается.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Слайсер KISSlicer

Сообщение Radus » 12 май 2014, 16:25

TedBeer писал(а):Площадь выдавленной линии примерно пропорциональна ширине экструзии. Поэтому поставь 0.2мм и увеличь поток в 2 раза.
Хотя может надо уведичить поток чуть больше 2х. Так как там в сечении не прямоугольник, а фигура с полукруглыми боками. Если бы укладка была круглым прутком, то поток надо было бы увеличить в 4 раза. Лучше конечно прогнать тест печати. Выставить ширину 0.2 и проверить с какими коэффициентами потока нормально печатается.

Неее так не получится, он же между линиями будет делать шаг 0.2 мм а с повышенным потоком будет сильно елозить по соседним линиям, это не дело получится...
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение Radus » 15 май 2014, 15:09

setar писал(а):А как вы думаете для чего введена функция поддержек в слайсер ?
именно для того чтобы их руками не рисовать!

Setar: Попробуй плиз еще раз послайсить мою модельку y-motor4.stl
С другими параметрами crowning.
Если окажется, что этот параметр влияет на целостность тонких линий, то это будет отлично!
Тогда мне надо будет тоже приобрести PRO версию.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение karabas2011 » 15 май 2014, 22:27

Radus писал(а):
setar писал(а):А как вы думаете для чего введена функция поддержек в слайсер ?
именно для того чтобы их руками не рисовать!

Setar: Попробуй плиз еще раз послайсить мою модельку y-motor4.stl
С другими параметрами crowning.
Если окажется, что этот параметр влияет на целостность тонких линий, то это будет отлично!
Тогда мне надо будет тоже приобрести PRO версию.

у тебя модель без поддержек есть? чтоб мелкие дырки не заполнялись поставь угол минимальный и расстояние от стенки чуть больше пока не получишь поддержку ровно там где нужно.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Слайсер KISSlicer

Сообщение Radus » 16 май 2014, 11:11

karabas2011 писал(а):у тебя модель без поддержек есть? чтоб мелкие дырки не заполнялись поставь угол минимальный и расстояние от стенки чуть больше пока не получишь поддержку ровно там где нужно.

При 88 градусах все равно заполняет мелкие дырки потому, что там потолок горизонтальный.
Потолок домиком сделать не могу, это дырки под гайки они должны хорошо фиксироваться.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение Al52 » 17 май 2014, 03:29

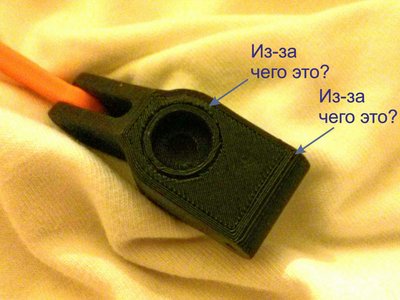

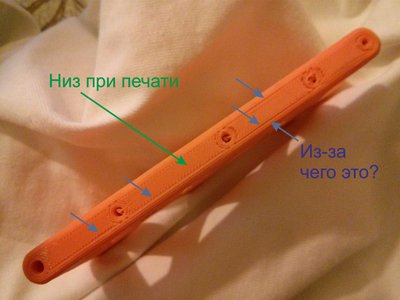

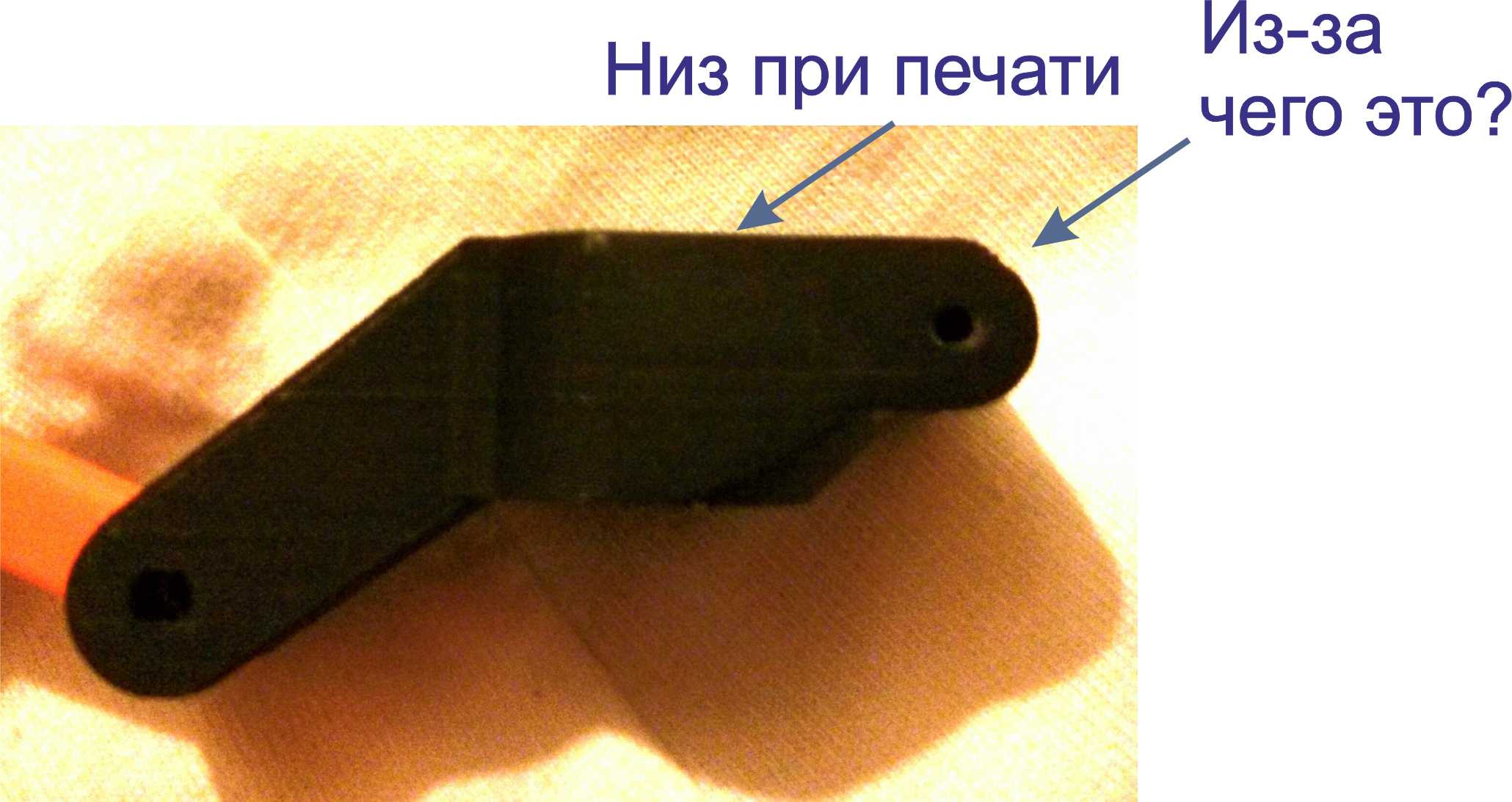

Всем привет! Печатаю на принтбоксе, появился следующий косяк при печати поле перехода на цветной АБС - пометил на фотографиях. Что курить/крутить в киссе?
Вложения
Аватара пользователя
Al52

Сообщения: 54
Зарегистрирован: 11 янв 2012, 23:26
Откуда: Нижний Новгород, Саров
Skype: a.khaustov

Re: Слайсер KISSlicer

Сообщение setar » 17 май 2014, 09:44

на первой и последней фотке варианта два - либо недолив процентов на 10, либо столик высоковато (первый слой сплющить нужно)
на второй - задир тонкого слоя вверх из за отсутствия обдува модели или перегрева.
а делали перекалибровку экструдера после смены материала?
контролировали ли диаметр ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Al52 » 19 май 2014, 04:52

Спасибо! Сегодня на работе опробую ваши советы.
Z-offset - я так понимаю для уменьшения зазора между соплом и столом или нужно пользоваться z-lift.
И последние два вопроса, insert surface - для чего этот параметр и можно ли сейчас приобрети версию про?
Еще раз спасибо!
Аватара пользователя
Al52

Сообщения: 54
Зарегистрирован: 11 янв 2012, 23:26
Откуда: Нижний Новгород, Саров
Skype: a.khaustov

Re: Слайсер KISSlicer

Сообщение setar » 20 май 2014, 15:45

версия про продается через письмо автору.
Z-lift это подъём при перемещении
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Radus » 21 май 2014, 08:52

В общем тут никого не допросишься, решил попросить сделать тесты с тонкими линиями на форуме кисса.
В результате тестов выяснилось, что на целостность прорисовки тонкий линий влияет параметр Oversample Resolution.
Со значением 0.05 тонкие линии прорисовались хорошо.
Так что надо будет купить PRO версию и будет все супер ! =)

https://groups.google.com/d/msg/kisslic ... 3dbkCdfhQJ
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение setar » 21 май 2014, 13:34

тебя просили модель без поддержек.
я бы показал что руками рисовать ничего не нужно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Radus » 21 май 2014, 16:40

setar писал(а):тебя просили модель без поддержек.
я бы показал что руками рисовать ничего не нужно

Я знаю что можно перевернуть деталь той стороной наверх и поддержки не нужны совсем !

Но ведь речь не об этом! я хотел вам показать наличие проблемы/бага с прорисовкой тонких линий!
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Слайсер KISSlicer

Сообщение setar » 21 май 2014, 16:50

такой проблемы не существует
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Слайсер KISSlicer

Сообщение Radus » 22 май 2014, 13:39

setar писал(а):такой проблемы не существует

Теперь то уже понятно, на форуме кисса подсказали про oversampling resolution.

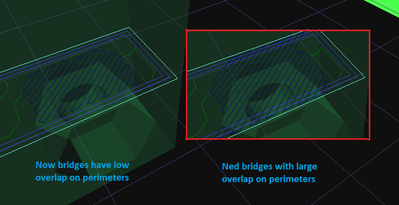

Вот новая проблема - проваливаются мосты и плохо закрепляются на периметрах.
Надо чтобы кисслайсер делал больше перекрытие между мостами и периметрами.
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти
