Как ужаться в 400$ или сборка SeeMeCNC H1

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 04 мар 2012, 02:30

Пока собираются детали на Ultimaker, я(вначале этого года) решил проверить не явились ли миру киты с более демократичными ценами. Прошерстив kickstarter.com и indiegogo.com я обнаружил весёлый и весьма толково сделаный проект seemecnc.com (c доками на seemecnc.org и форумом на яху) Суровые штатовские мужики сразу положили болт на печать деталек на самих принтерах. Сделали конструкцию из максимально однотипных деталей и тупо их отлили в нужном народу количестве. Короче 149$ стоит кит со всем железом, пластиком, экструдером и хотендом! Доставка в Украину по уточнённой цене - 47$. Решено! И приехал кит. В него даже положили термистор и пару резюков для хотенда (были ещё 2 диода но оказалось они нафиг не нужны). Электронику ихнюю я брать не стал. Пошёл на reprapworld.com где почти даром раздавали кучу пользы. Набрал себе ардуину, рампс1.4(несобраный), 4 степстика,резюков с термистором, 4 шаговика и полкило пластика 3мм для затравки. Всё шмутьё обошлось примерно 160евров плюс доставка.
Фотки процесса я не делал(почти) поскольку они во множестве и всех ракурсах есть на яхушной группе.

Итак засады:
1 весь крепёж и вообще всё ясен пень дюймых размерностей. Так что запасайтесь заранее. Если вдруг пара гаек потеряется, будет весело.

2 хотенд из кита предназначен для печати пластиком 1.8мм (которого я не покупал ориентируясь токмо на 3мм). Но я на это наплевал прочитав на сайте что достаточно одной сверловки и замены тефлоновой трубочки и всё будет зашибись. На самом деле это сделать невозможно не заменив весь или часть хотенда. Очень жаль - хотенд интересный: верх нагревалки - люминь, низ - сталь. Ну да и пёс с ним.

3 купить правильный хотенд задавила жаба, а у производителей он только только должен появиться. Поэтому был заказан кусок PEEKа и озадачен токарь.Но засада оказалась в том, что тефлоновую трубку с толстыми стенками хрен найдёшь! Короче пришлось тоже заказывать. Приехала красного цвета снаружи 6.35мм (четверть дюйма)

4 Сборка прошла без эксцессов с обычными матюками и прочими заклинаниями. Выяснилось что "подшипники" кареток себя не оправдывают - пластиковые ролики не устраняют люфт подвижных частей. Были злобно пофиксены кусками фторпласта. Ролики ремней под нагрузкой начинают рывками крутиться и скрипеть. Замены на обычные подшипники 20мм и шириной 6мм (как раз ремень такой ширины) Шаговики надо привинчивать до сборки иначе хрен потом привинтишь. Отверстия можно расширить чтоб в случае снятия шаговика на надо было спрессовывать шестерню.

5 Средств натяжения ремня X и Y нет. Штатно предлагается просто привинтить их шурупами заранее натянув "как надо". Натяг был изготовлен из обычного хомута разрезаного и выпрямленного.

6 Походу прозрачные пластины слишком гибкие. Да и сама конструкция тоже. Но... посмотрим.

Экструдер универсальный - то есть переключается и на 3мм и на 1.8мм. Прикол в том что на шкивах нет обычной насечки для пластика. Тем не менее тянет хорошо. Пластик который мне приехал оказался тонкий - 2.5-2.7мм и не захватывался вовсе - я не долго думая сунул его в 1.8 - вытащить не вращая вал не смог.

Сейчас на сайте расширили спектр запчастей и китов так что можно ещё более упростить себе жизнь.

На днях запущу уже
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение Aseris » 04 мар 2012, 13:52

Интересно в чем же прикол низкой цены? на фотках выглядит солидно, но смущают гнутые штанги и отсутствие перемычек свеху....
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 04 мар 2012, 14:02

В правильном подходе к производству. Свое литьё сделает детали копеечными. А перемычку можно самомму схолхозить - делов-то. Некоторые так и сделали
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение Aseris » 05 мар 2012, 02:19

Чтобы окупить пресформу тираж должен быть десятками тысяч... а в такие обьемы или в благотворительность в наше время я неверю.
Хотя я может быть ошибаюсь... и продажи у них идут тысячами, либо это только раскрутка
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 05 мар 2012, 12:17

Читайте их блог на индигоугоу. Всё ж объяснено. Никакой благотворительности. Прессформа дорога если льешь под высоким давлением и если ты её заказываешь а не делаешь сам на своём фрезере.Свяжись c http://partdaddy.com/ и сам спроси почём у них форма. Они подняли 25к$ на краудфандинге. При минимуме форм вполне хватает. Главное не заказывать их где-нибудь на заводе в Москве. Я думаю что на Украине можно найти где отлить такое ещё дешевле.
100 принтеров это уже тысячи деталюшек. Так что объем набегает быстро.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение hobby3d » 05 мар 2012, 14:34

karabas2011 писал(а):Главное не заказывать их где-нибудь на заводе в Москве.

А почему не подходит Москва?
Можно ли заказывать, если в Москве только офис, а производство в какой-нибудь соседней области?
Также в Москве есть фирмы, которые выступают своего рода посредниками между заказчиком и китайскими исполнителями...
Я видел информацию, что в Москве также есть мелкие и даже полукустарные фирмочки, которые делают малосерийные алюминиевые формы. Имхо для небольших объемов это самое то.
hobby3d

Сообщения: 29
Зарегистрирован: 11 сен 2011, 07:57

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 05 мар 2012, 16:53

Столичные цены всегда будут выше чем на периферии. Так сложилось. И речь именно про производство а не посредничество. В целом кит собраный из местных железок и оптимально заказанного пластика будет ещё дешевле. Если не брать закалённые направляющие...
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 14 мар 2012, 14:13

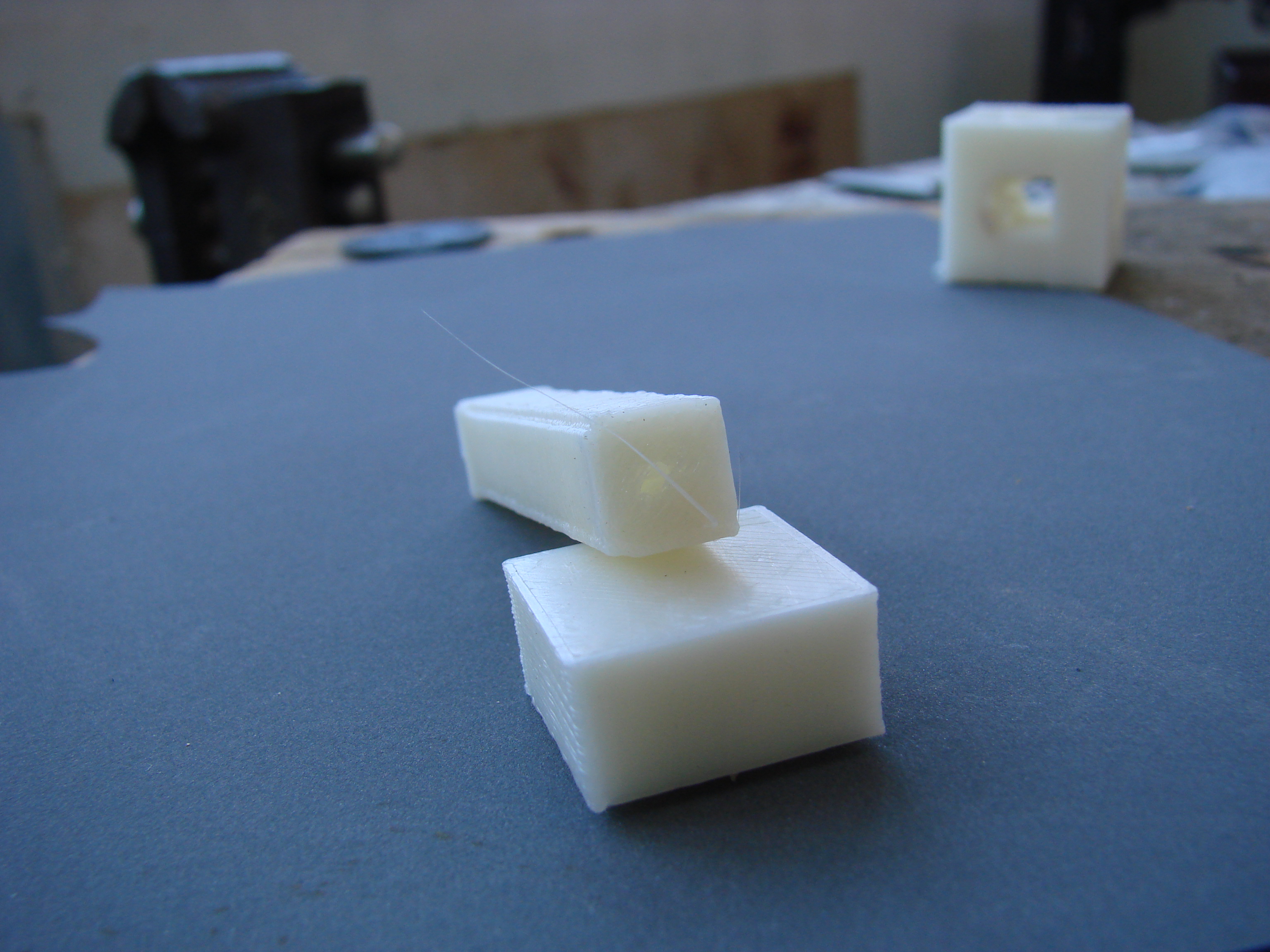

Пробы печати - ещё далеко не всё настроено

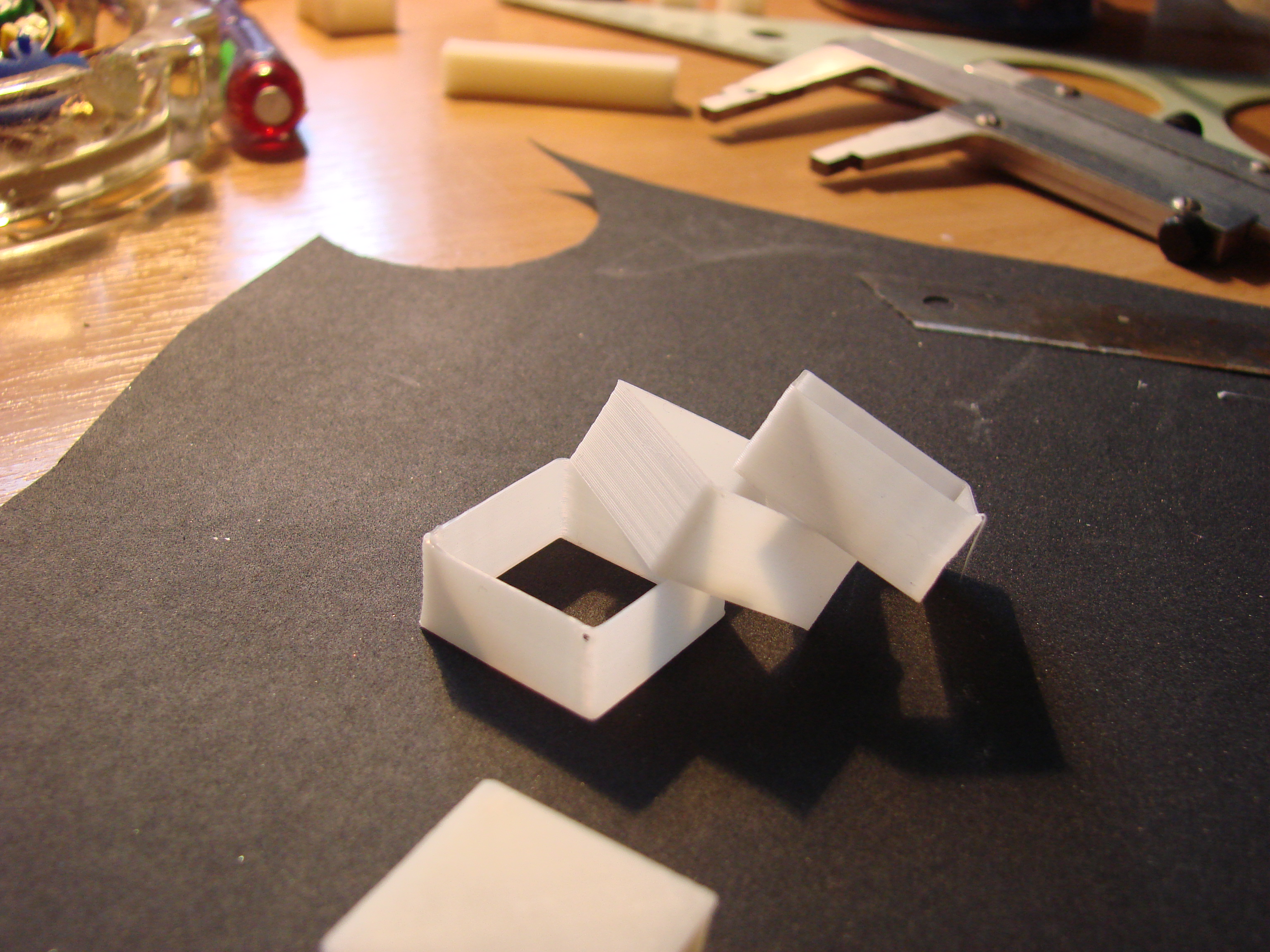

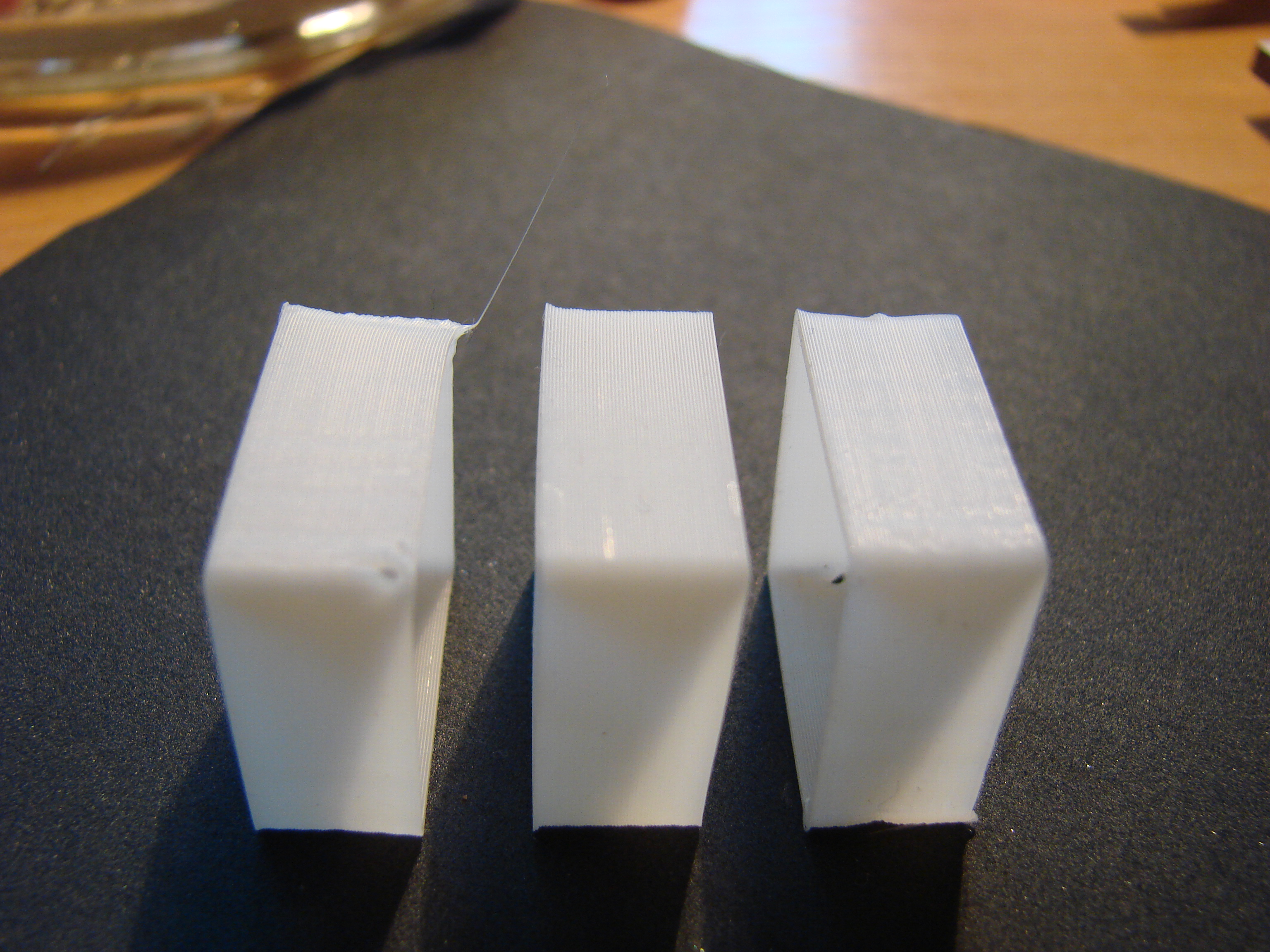

"0.5мм стенки" - реально 0.6 - 0.7 в зависимости от правильности обдува и скорости

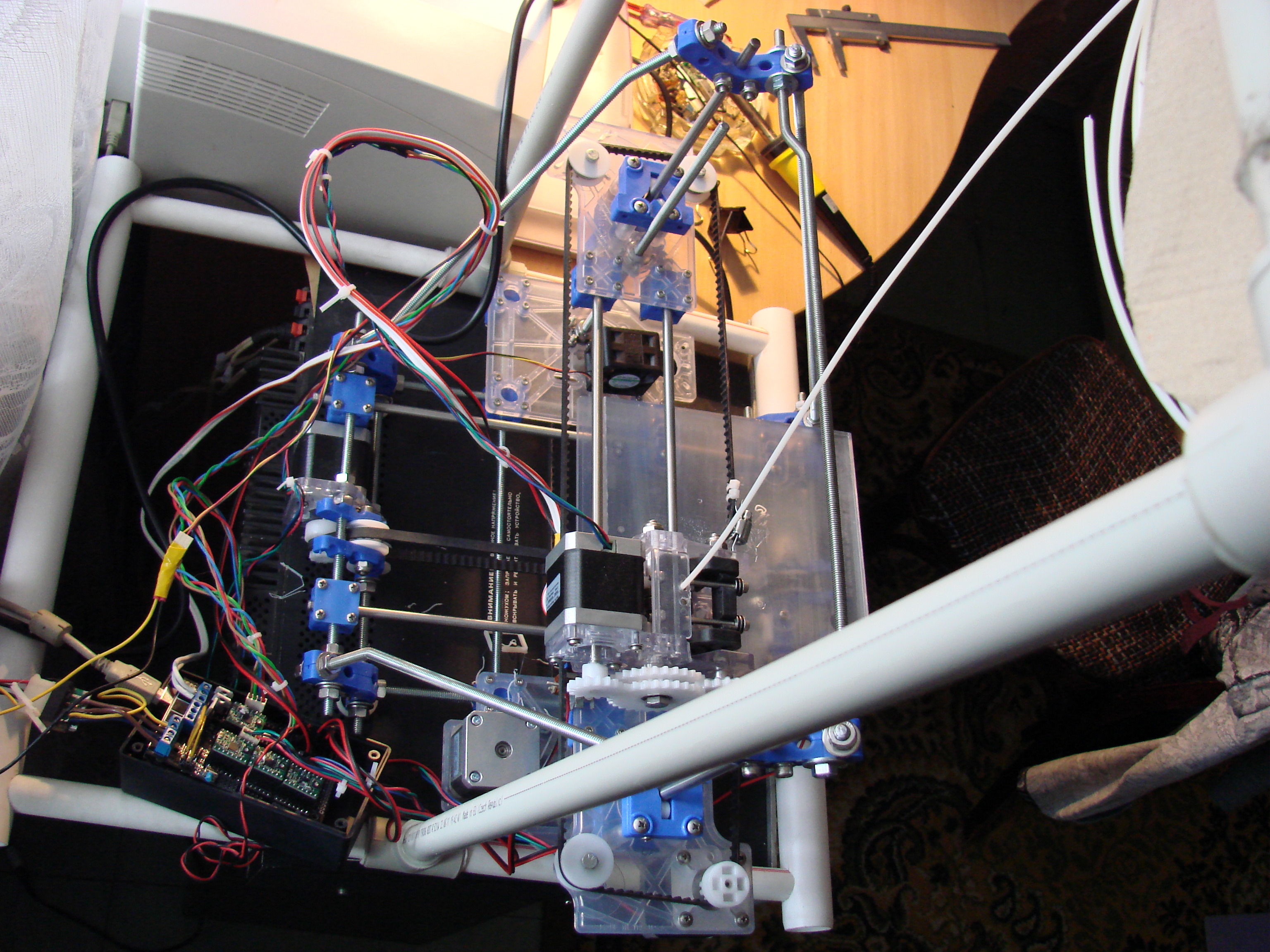

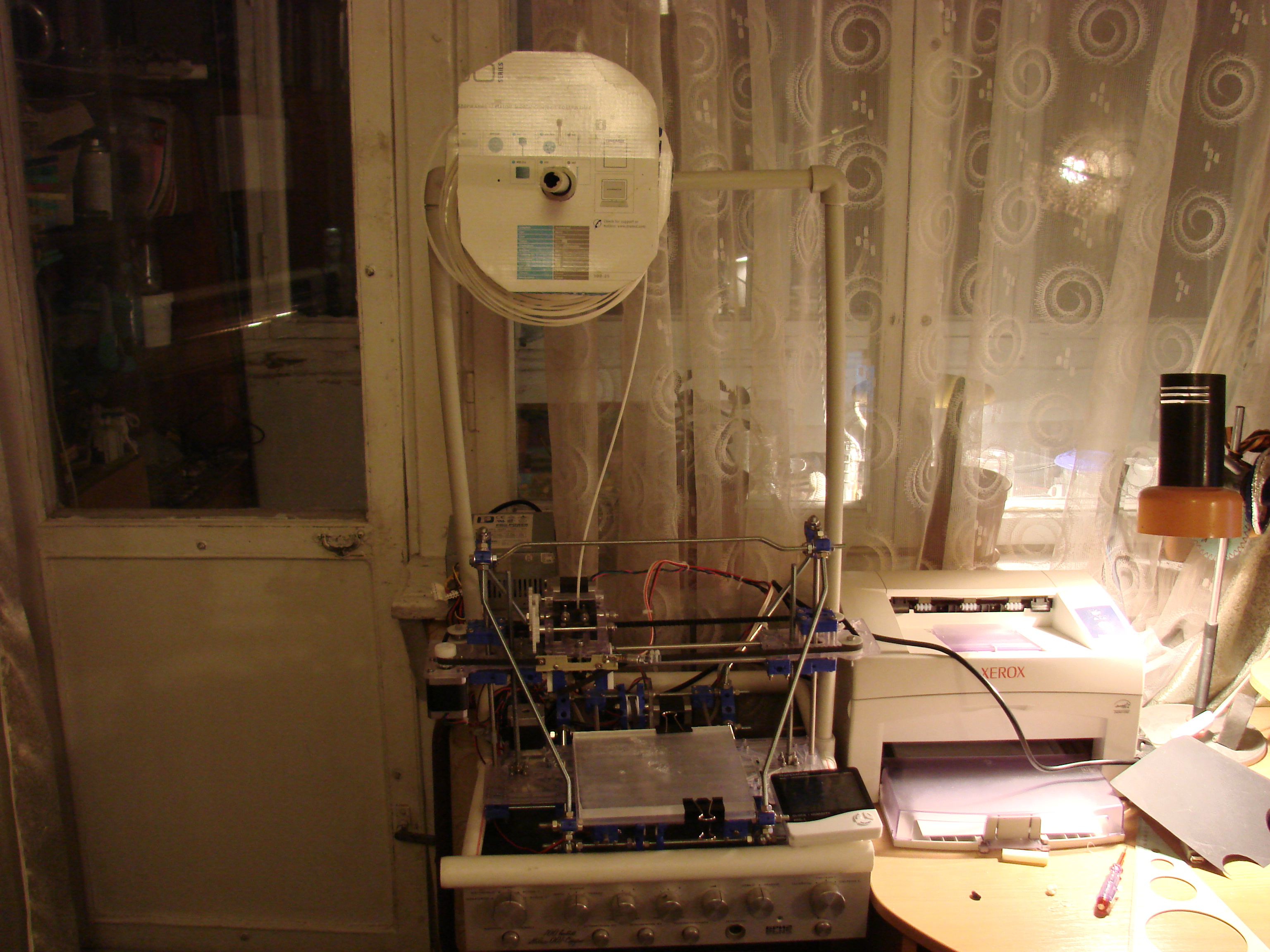

как всё это выглядит

Принтер мне начинает нравиться
Вложения
Последний раз редактировалось karabas2011 15 мар 2012, 23:29, всего редактировалось 3 раз(а).
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение Piranha » 14 мар 2012, 20:38

Круть! Хотим больше фоток станка! :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 15 мар 2012, 12:27

только согласно правилом форума переложите их прикреплениями, или ссылки будут удалены
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 30 мар 2012, 20:24

На сайте seemecnc теперь можно задавать любой типа хотенда который вам надо 3мм или 1.8мм
Экструдер у них универсальный. Так же появились практически все детали россыпью.

На текущий момент список моих доработок:
1 замена по паре подшипников на каждой каретке на куски фторопласта с отверстием.( самопальные подшипники скольжения)
2 поперечина сверху.
3 замена почти всех шкивов на подшипники ( хотя надо сказать что можно было просто смазать родные пластиковые силиконом - оказалось реально помогает)
4 установка стоп микриков на все оси.
5 установка самодельных натяжителей ремней из хомутов
6 добавка 10мм куска акрила в виде кровати. На нём собственно и печатаю
7 упёр в пол вертикальные гладкие штанги - сразу жёсткости прибавилось
8 хотенд самодельный ( не было другого)

Собственно этого пока достаточно для качественной печати
далее будет установка нагревательной кровати.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение Piranha » 31 мар 2012, 01:15

Кстати где буржуйские микрики у нас прикупить можно?
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 31 мар 2012, 22:06

Буржуйскими не пользуюсь - опасаюсь дерьма. Микрики беру строго советские коричневые(без рычага)20х10мм, их и вояки ставили и вся промышленность. Они у нас по гривне штука на барахолке.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 01 апр 2012, 22:05

а можно подробнее про "добавка 10мм куска акрила в виде кровати. На нём собственно и печатаю" ?
без подогрева ? с какой скоростью прилипает первый слой (максимальной), нет ли деламинации на площадных делталях и насколько сложно готовое изделие снять ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 01 апр 2012, 23:58

Без подогрева конечно. Первые слои автоматом печатаются медленно (SkeinPyPy).
Чем выше температура тем сложнее потом оторвать деталь. Поэтому буду пробовать печатать с рафтом.
при 205-220 может и плохо прилинуть но после ошкуривания и протирки ацетоном держится хорошо.
Всё что я печатал я печатал на этом куске акрила. В начале печатал прямо на гладкую поверхность
детали сбивал ударом в бок. Последние (на сильно ошкуренной поверхности) приходилось ломать - не отрываются печатал быстро. Надо тщательно выбирать температуру старта, степень ошкурки и протирку ацетоном.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
