Как ужаться в 400$ или сборка SeeMeCNC H1

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 02 апр 2012, 10:38

другими словами для коммерческого применения это не подходит из за низкой повторяемости ...
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 02 апр 2012, 18:38

А что подходит? SeeMeCNC-шный автор печатает на акриле. Продает принтеры без кровати. Ультимейкер тоже без кровати. Я просто недавно начал. Только сейчас до меня дошло что можно же стартовать с меньшей температурой а потом её выкрутить на сколько надо. Попробуй - дело то не дорогое.
По повторяемость: глядя с ужасом на детали которые народ печатает я убеждаюсь что дело не в принтере или его деталях а в поголовном долпоепизме.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 03 апр 2012, 08:27

ну не скажи, вот тебе пример промышленного принтера похожего конструктива и технологии, только на 2 шага вперед.
я думаю скоро такой у нас в продажу пойдет в проекте, пощупаю руками такой и все опишу.
http://jetcom.ru/production/3d-printers ... eplus.html
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 03 апр 2012, 12:04

Дык это воще другой класс устройств c другой ценой от 15к$. Какое он отношение имеет к теме? Ванна с раствором для удаления поддержки, Сменяемые цвета. Почему-то мизерная высота и всего две толщины слоя. Чем печатает неизвестно. Как устроен тоже... У нас же речь о возможности применения акрила в коммерческих принтерах c конечной ценой 400-600$
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение FireFly » 03 апр 2012, 14:20

karabas2011 писал(а): У нас же речь о возможности применения акрила в коммерческих принтерах c конечной ценой 400-600$

"Нет сынок, это фантастика..." (c) :D
качество печати в первую очередь зависит от качества механики и соответственно контроля за кучей параметров, что в озвученную сумму ни как не влезет при всем желании (может только при тысячных тиражах и в китае :D ) Что влезет в эту сумму кроме как хоббийной игрушкой назвать будет трудно (полезной, прикольной, но все таки к коммерческой деятельности отношения мало имеющей).
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 03 апр 2012, 15:44

Пардон под коммерческим применением я понимал изготовление принтеров для целей продажи. А вовсе не печать деталей. По поводу качества - упомянутый принтер нигде качество не предъявил. Ни одной фотки на ихнем буржуйском сайте я не нашёл. Соответственно полагаю что качество там репраповское а деньги платятся там что б действительно оператор был низкой квалификации.

ЗЫ качество механики репрапов намного менее важно контроля параметров и главное - правильного слайсинга.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение FireFly » 03 апр 2012, 16:39

на ютубе посмотри, репраповское качество там и рядом не стояло, по крайней мере бюджетных моделей точно
и кстати печатает он АБСом, инфа по нему есть, плохо ищешь
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 03 апр 2012, 22:23

смотреть качество на ютубе - не смеши. Смотрел - не вижу. Фотки высокого разрешения хочу. Странно что их нет. Если б суперкачество - завалили бы весь инет рекламой и были бы правы. Печатает да абсом а растворимый пластик какой? там двухсопловая башка стоит.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 03 апр 2012, 22:51

В москве демоцентр есть - можно сходить местным и посмотреть качество, ну или как я сказал можно подождать, я отчет сделаю когда поставлять будем.
печатает он ABS леской 0.6 мм, материал поддержки и растворитель - секрет фирмы.
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение FireFly » 03 апр 2012, 23:33

karabas2011 писал(а):Пардон под коммерческим применением я понимал изготовление принтеров для целей продажи.


семечки и пирожки с кОтятами у бабулек, тож "коммерческий" продухт :Yahoo!: их ведь ПРОДАЮТ :D
продавать можно хоть навоз (что собстна успешно десятилетиями и происходит), если точнее под коммерческим 3D принтером подразумевается использование оного в коммерческих целях, все остальное хоббийное и прочее подобное. Качество результата так же прекрасно видно.

з.ы. предлагаю убрать сию дисскусию из треда в отдельную ветку либо удалить ибо жессткий оофтоп
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 18 май 2012, 20:52

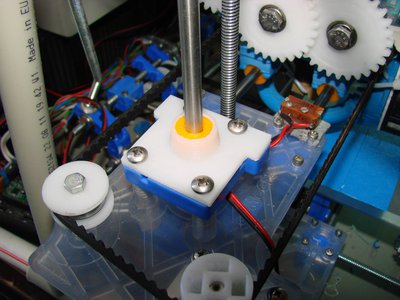

Очередной апрейд. На этот раз для устранения влияния резьбы вертикальных валов на поверхность детали. Люфт на стоковом варианте был не устраним из-за неточно размеченного расположения гладкого и резьбового валов. Оранжевые PLA подшипники укорочены так чтоб упирались в нижнюю синюю деталь.
Вложения
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 22 май 2012, 21:41

Прошивание прошивки Marlin в arduino1280/RAMPS1.4 для тех кто ещё неуверен в себе.
Пишу по памяти могу чего и пропустить

Итак дабы не париться берём готовую отрихтованную прошивку в атаче,на данный момент v1.0.0RC2-56
в ней
1 откорректирована таблица для 4к термистора (Mouser) который поставляется с SEEMECNC и сам термистор добавлен под номером 8.
2 включены механические концевики для позиционирования в 0 (3 штуки)
если нет максимум концевиков должны стоять джамперы.
3 выставлен рабочий объём 160х160х120 ( у меня так сейчас)
4 не используется нагрев кровать! - если она у вас есть - откорретируйте сооствествующие места и термистор
5 что-то ещё по-мелочи
6 все настройки моторов выставлены для шага 1/16 - то есть должны стоять все 3 джампера под каждым драйвером
7 скорость компорта выставлена 250000. То есть нужно использовать для печати pronterface но не repetier который не умеет такую скорость.

Порядок действий
1 Скачайте и установите arduino v0.23 ( новые версии я не проверял ещё)
2 распакуйте в её папке вышеуказанный архив
3 выберите тип ардуины - 1280 (если у вас другая то соответственно)
4 откомпиляйте ( но можете и не компилить - файл marlin.pde там уже есть - его и нужно прошить)
5 подключите по USB плату ардуины (можно вообще к ней больше ничего не цеплять)
6 выставьте компорт на котором у вас подключена ардуина
7 прошейте
если не будет прошиваться и будет ругаться, нажмите кнопочку сброса на плате ардуины и тут же попробуйте прошить
Вложения
Marlin_v1.0.0RC2-56.zip
(287.45 КиБ) Скачиваний: 0
Последний раз редактировалось karabas2011 01 июн 2012, 00:26, всего редактировалось 6 раз(а).
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 23 май 2012, 09:09

самые главные места в прошивке это количество шагов по осям, причем по Z можно поставить расчётное : 3200 (200шагов * 16 это режим 1/16 шага ) / 1.25 (mm/шаг резьбы)
а остальные координаты нужно калибровать, включая экструдер
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 24 май 2012, 01:13

Не стоит давать неправильные данные.
В этом принтере есть ешё и Z-редуктор 2:1. Шаг резьбы не 1.25 а 1.27 ( 20 витков на дюйм)
Соответственно 200*2*16/1.27
Всё это есть в приложеной прошивке.
Кстати теоретически вычисленное значение экструдера менять не пришлось. Как впрочем и Х,Y. Калибровочный кубик 20х20х10мм давал в зависимости от усадки пластика максимум 0.4мм в минус. Можно дальше уже калибровать но можно и забить.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 25 июн 2012, 17:13

Сделал нагрев платформу наконец. Нихром приклееный кэптоном к листу алюминия. Сверху стекло 4мм снизу 3 слоя картона от коробок. Все это крепится к оргалитовой плите которая на стойках прикручена к стоковой акриловой платформе. С нихромом чуток промахнулся и ток оказался 12-13 ампер. На ramps расплавился припой полевика и раскалился предохранитель! Поскольку запитывал отдельным БП воткнул выводы идущие на кровать на управление БП. Отцепил питание 11А и запитал кровать напрямую от блока. Теперь всё работает превосходно и слышно на слух как включается и выключается БП поддерживая температуру...

ЗЫ кто ипользует RAMPS1.4 c нагревплатформой - неужели не греется полевик и пердохранитель 10амерным током?
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
