Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 25 июн 2012, 22:45

проходил я это
платформу (стандартную буржуйскую красную) я дорабатывал в два раза укоротив все витки (сделал средние отводы).
ток вырос до 15А (при 12В) питаю я это дело от отдельной шины компьютерного БП (500Вт) той что для видеокарт предназначена (коричневый/черный 16А/12В). Чтобы это нормально работало пришлось организовать отдельное автомобильное реле (с дальнего света), причем сначала поставил через разъём релешный, он расплавился - затем просто припаял напрямую. От БП и далее чтобы не было нагрева пустил толстые аккустические медные провода (вроде 2квадрата меди, а может и 2.5). сами провода от БП заметно гореются, разъём сменил цвет, но пока держится.

P.S. видел как зарубежные коллеги крепили к аллюминиевому столу нихром посредством холодной сварки (автохимия типа эпоксидки)
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 24 ноя 2012, 01:51

Последние фото модификаций принтера по просьбам трудящихся.
Вложения

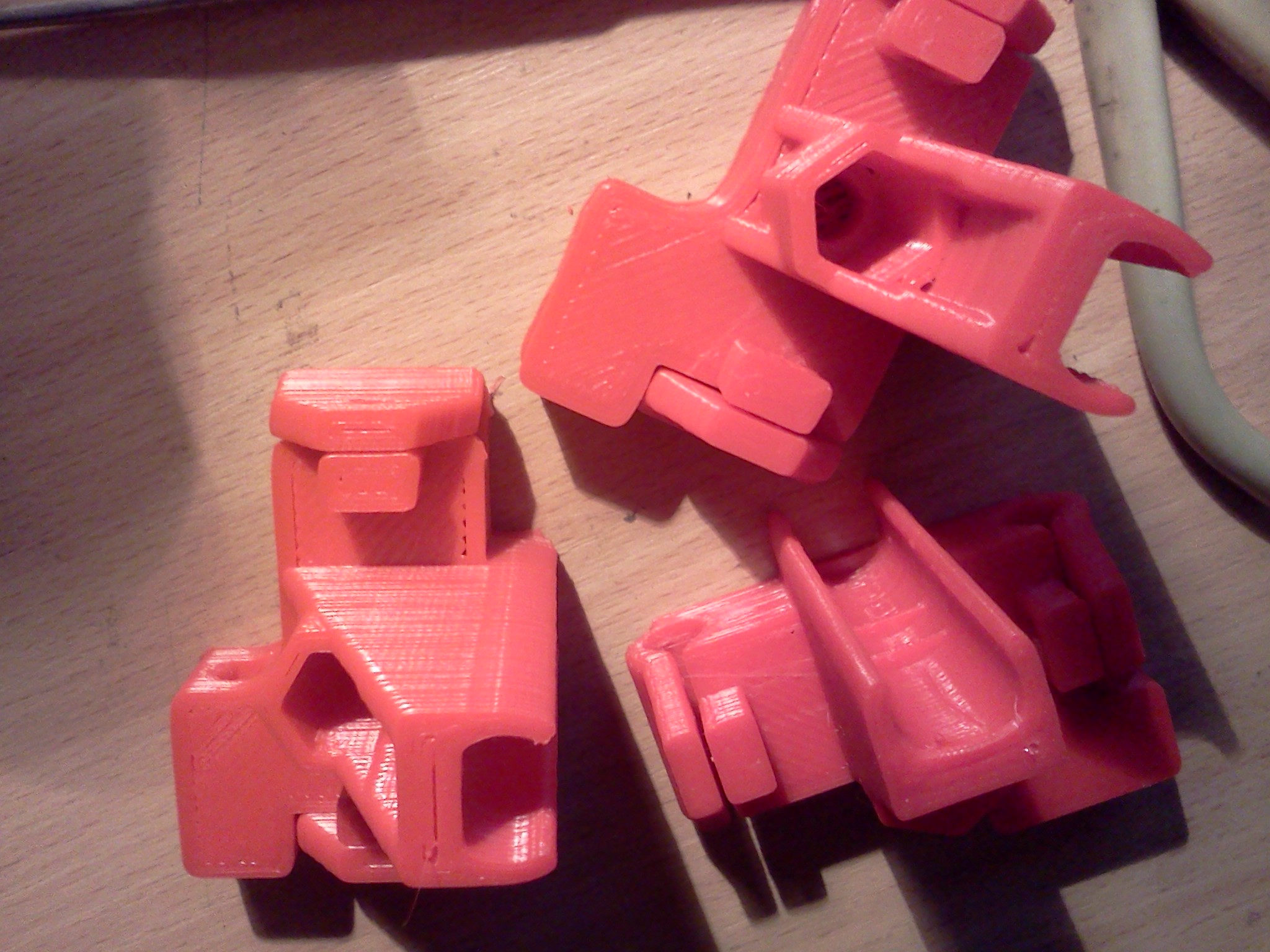

свеженапечатанные детали

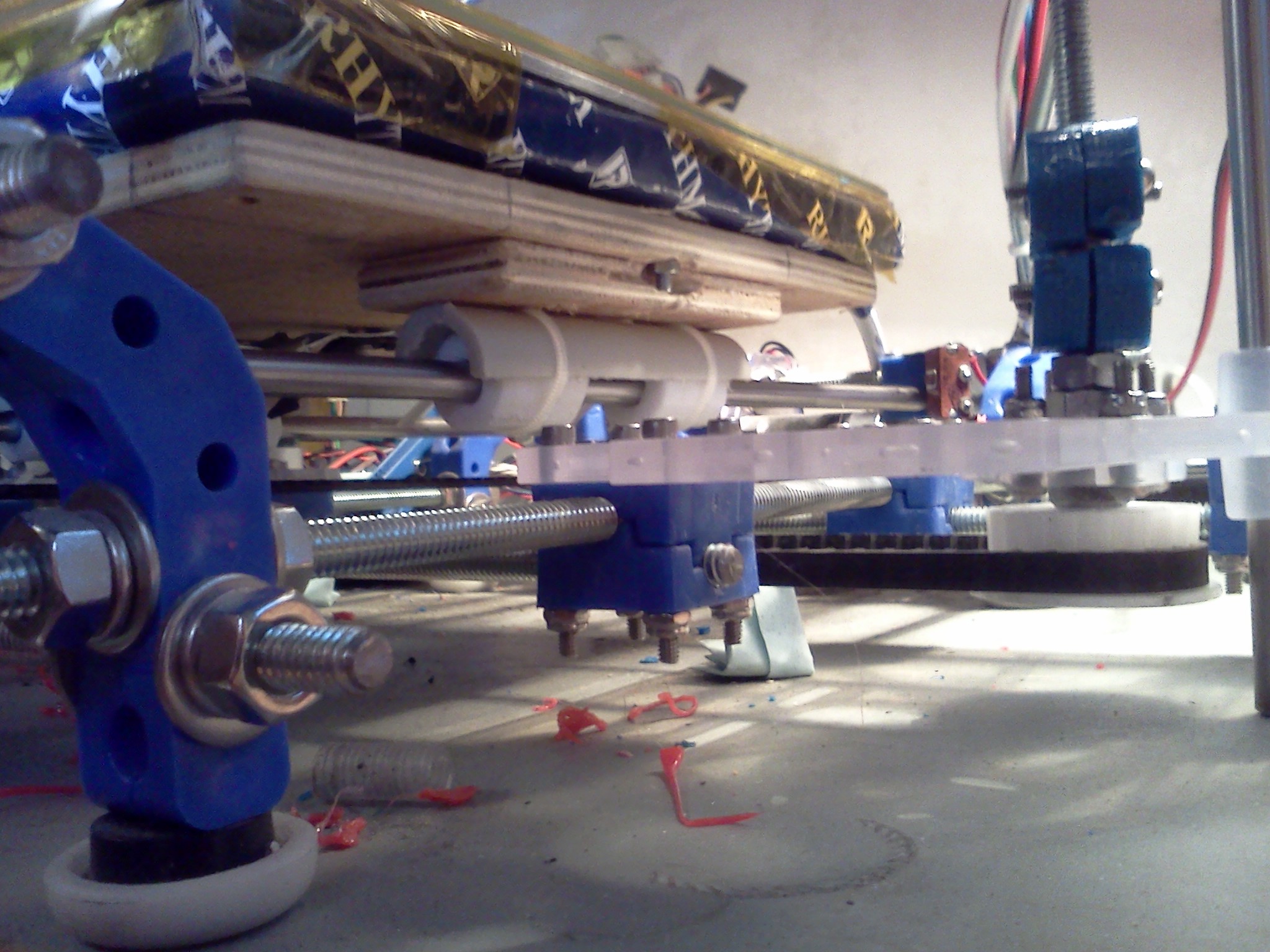

кровать и её крепления кусками трубы

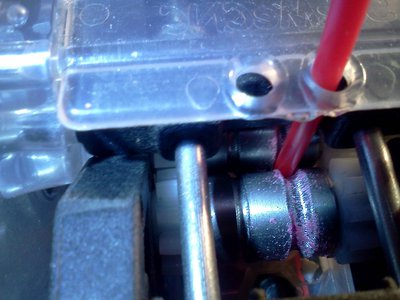

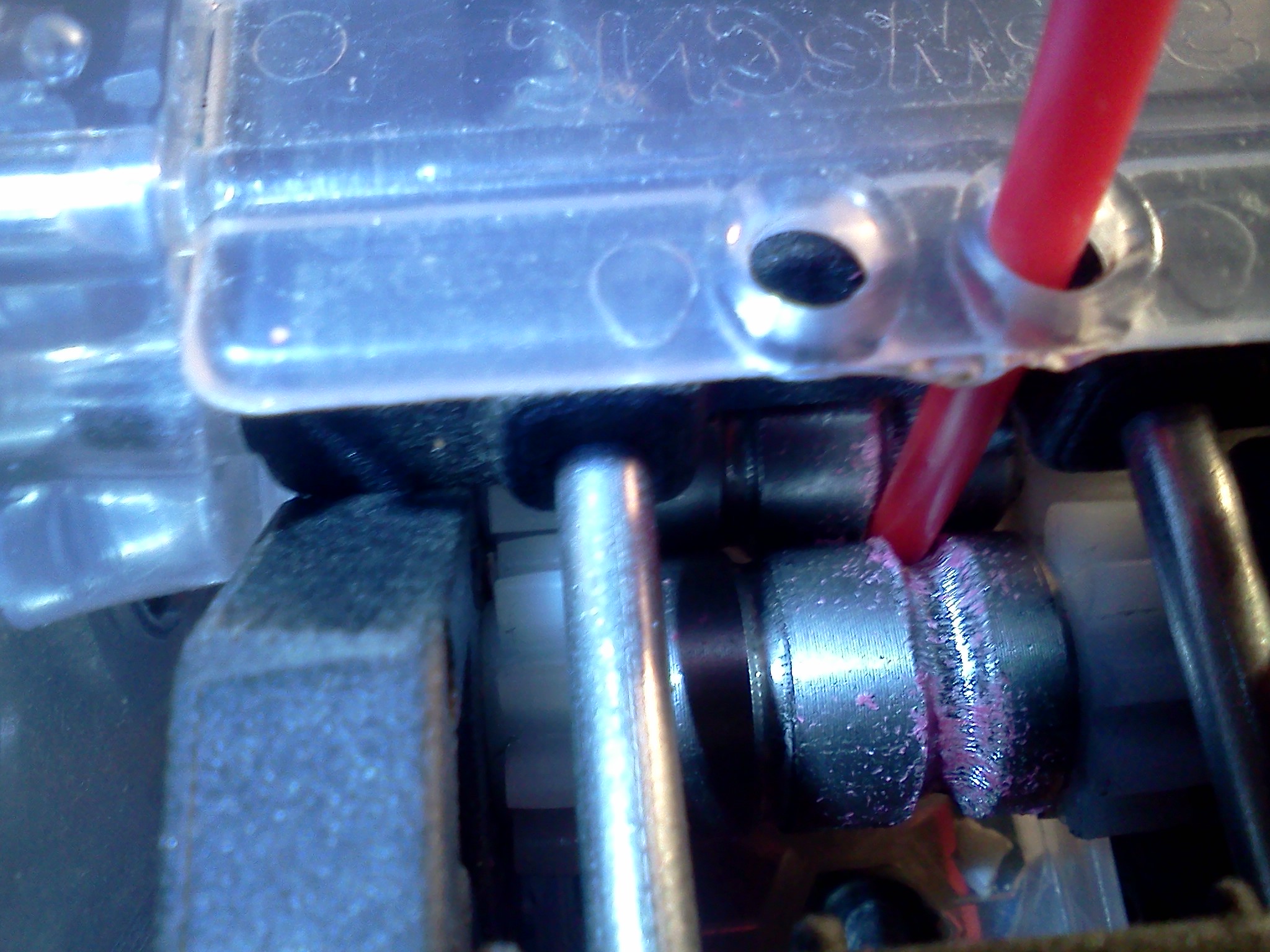

метчиком на 3 сделана насечка на роликах

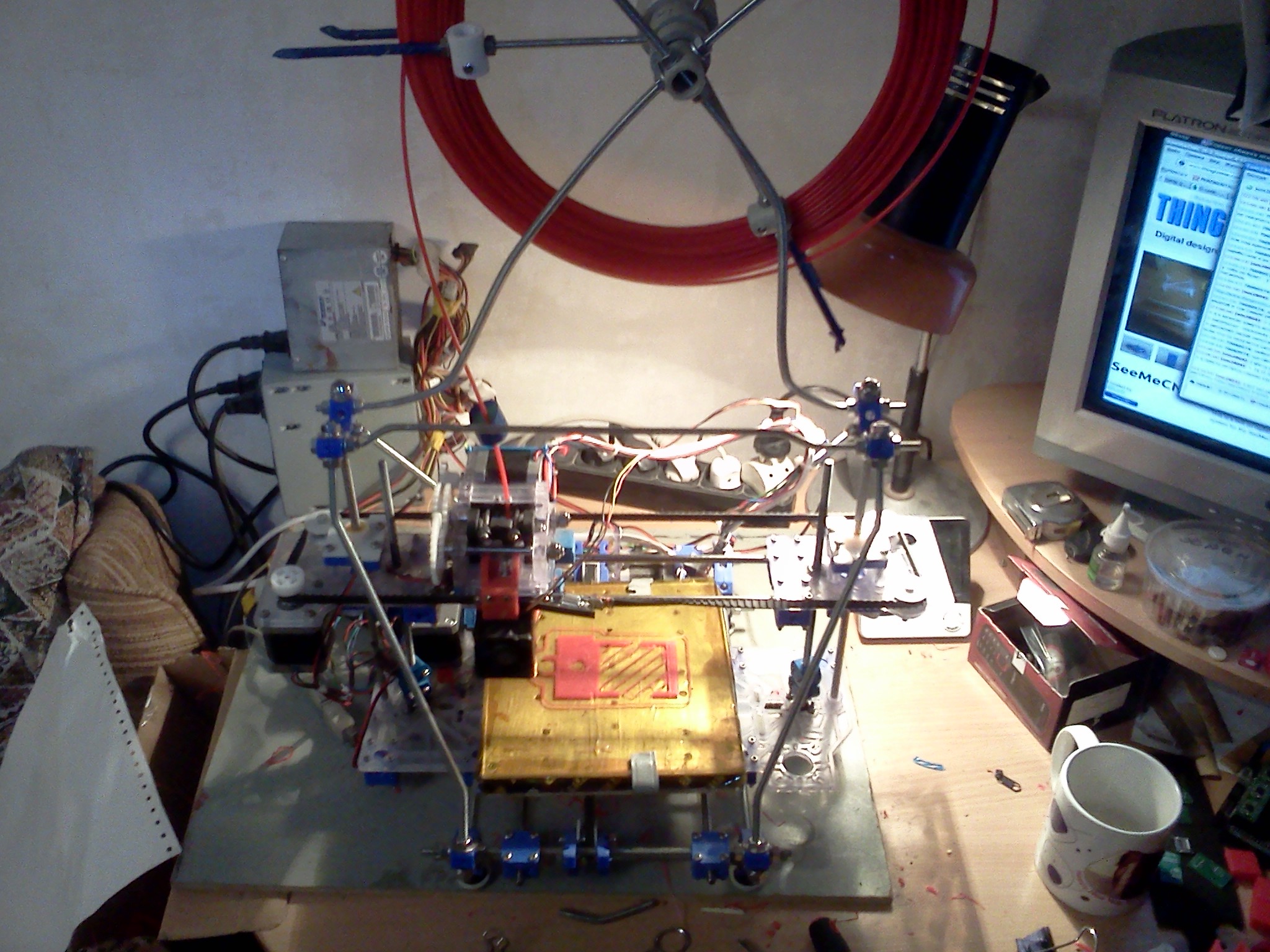

общий вид

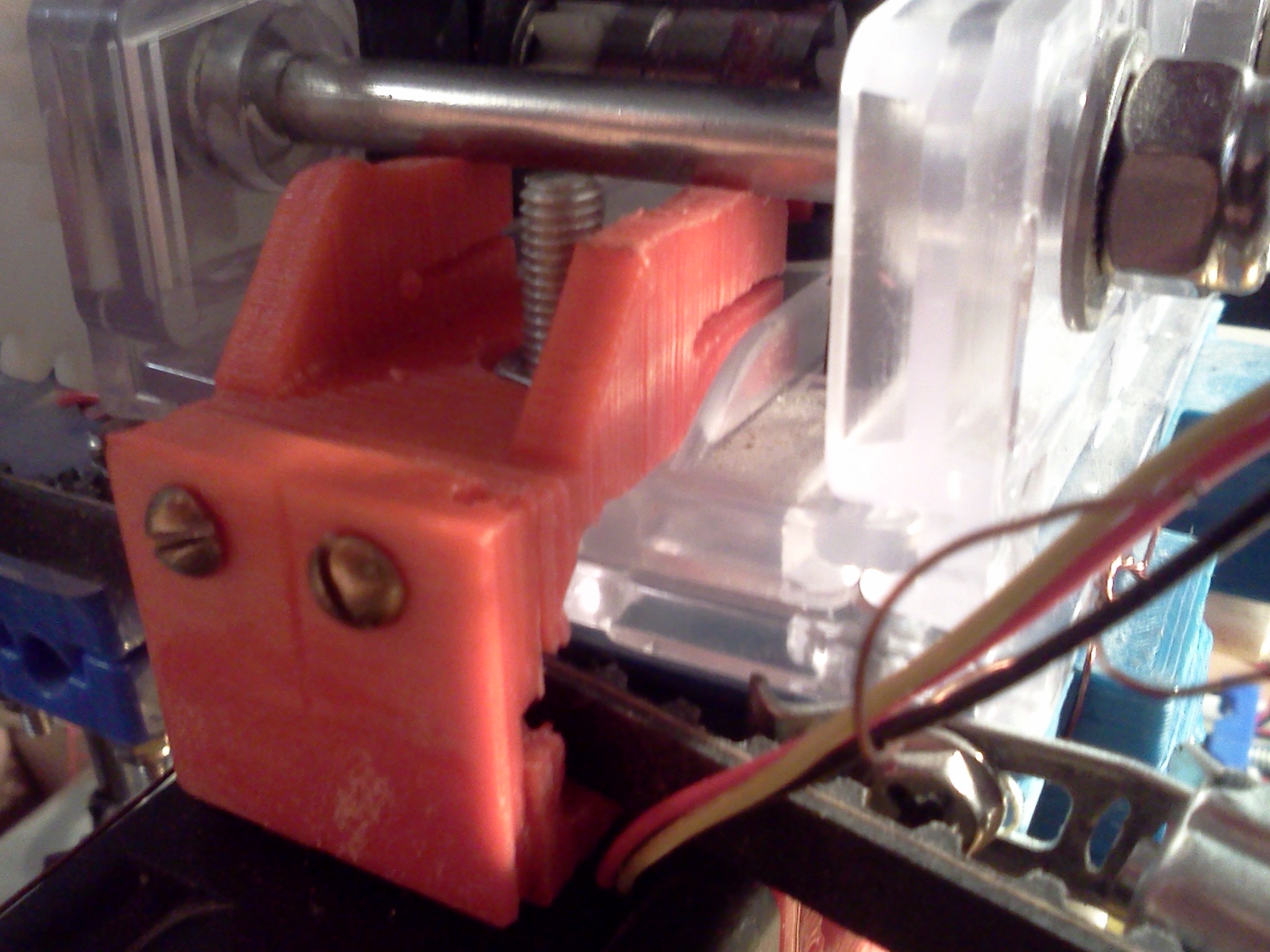

защёлка крепления кулера - сам кулер кольцевой пришлось вешать на болты

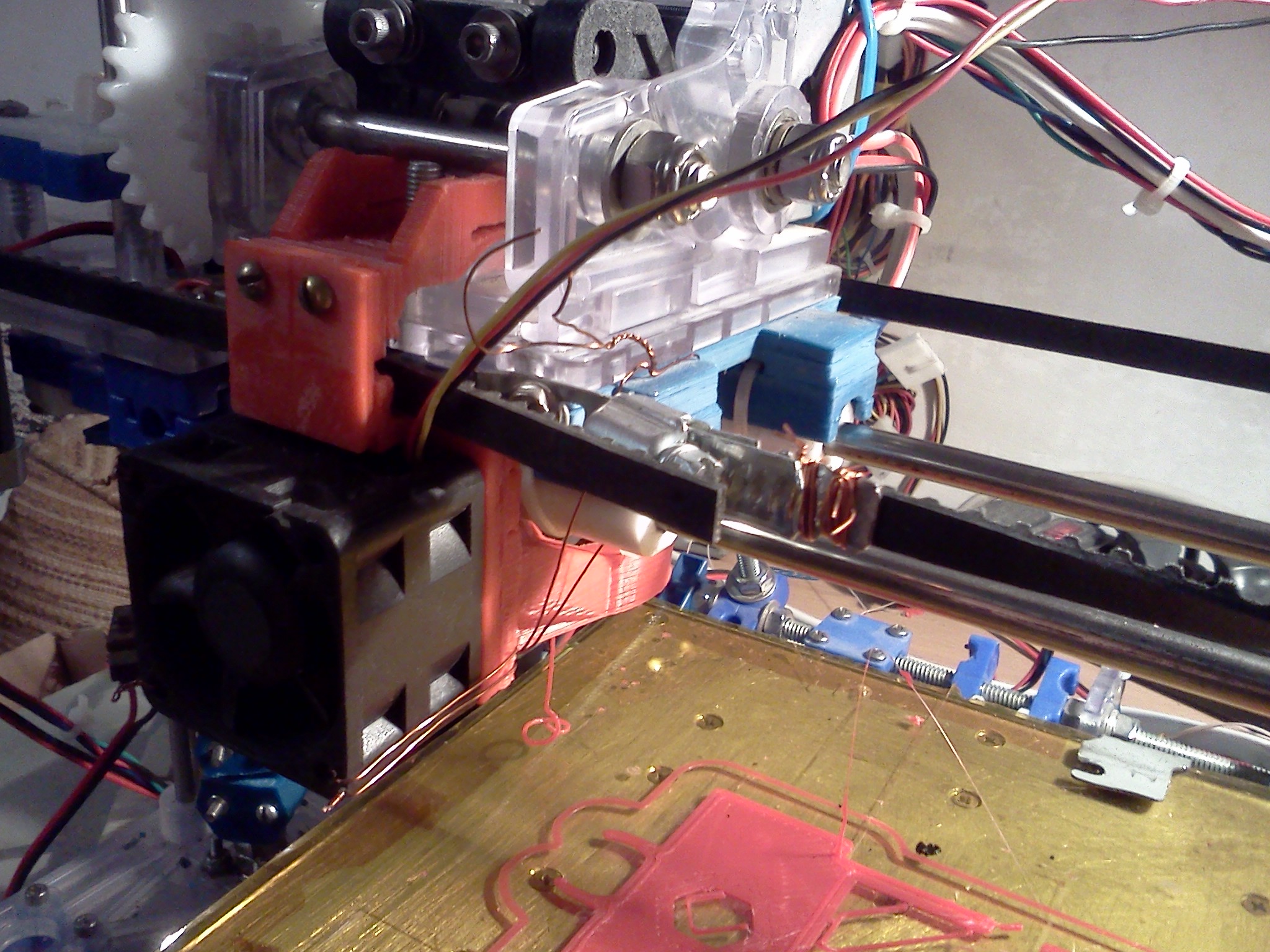

каретка, кулер взял мощный но на самом деле такой не нужен разве что для быстрого охлаждения кровати для снятия детали

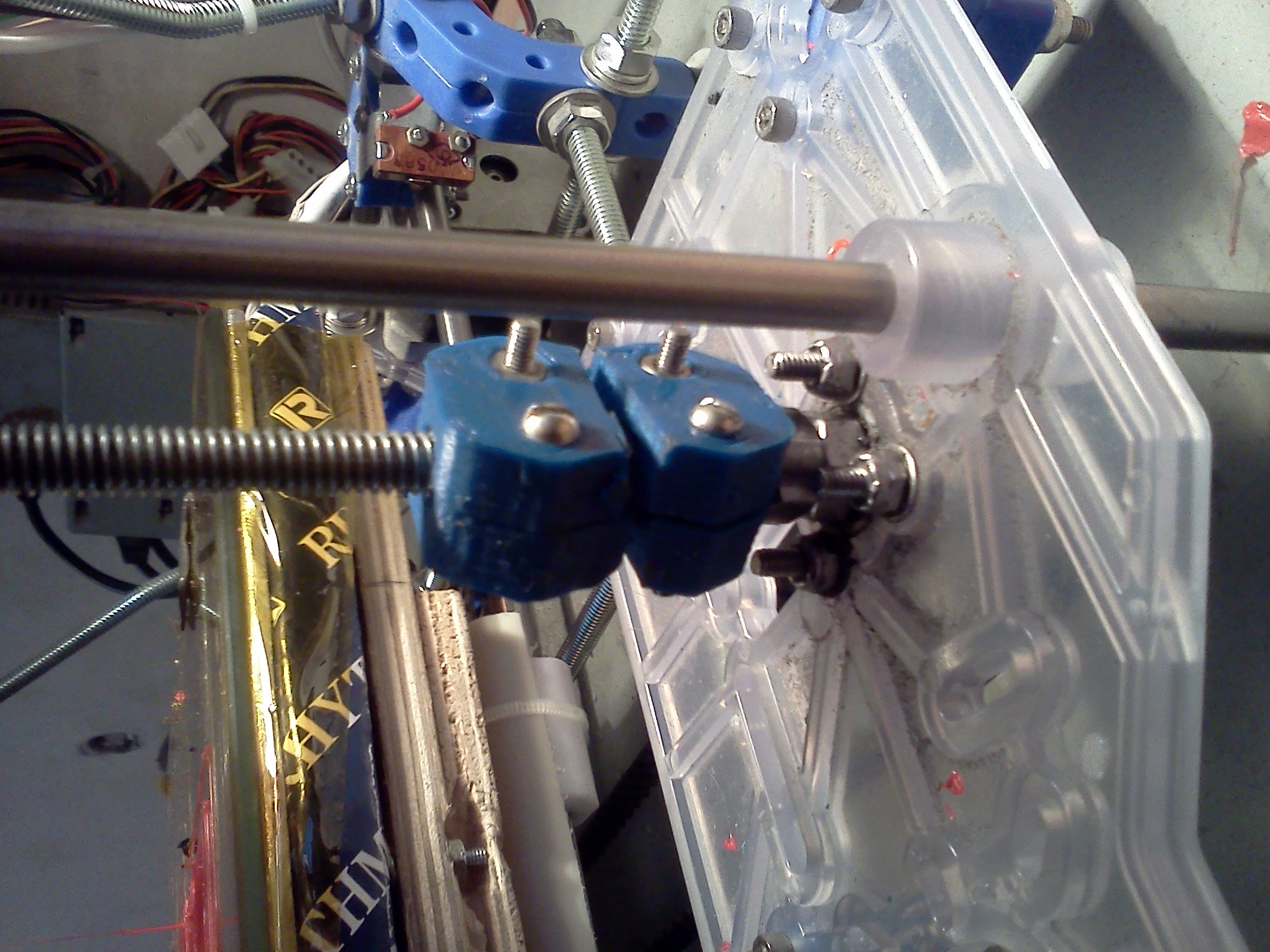

распилены шпильки и муфты вместе с ними -теперь там прозрачкая трубка а куски муфт служат хомутами
Последний раз редактировалось karabas2011 25 ноя 2012, 01:09, всего редактировалось 1 раз.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение om2804 » 25 ноя 2012, 00:33

мои наработки

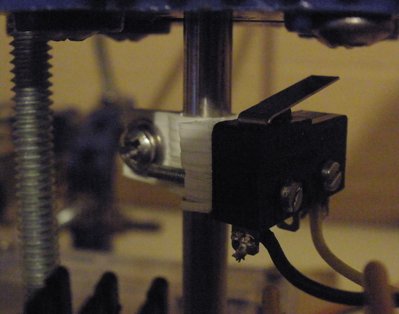

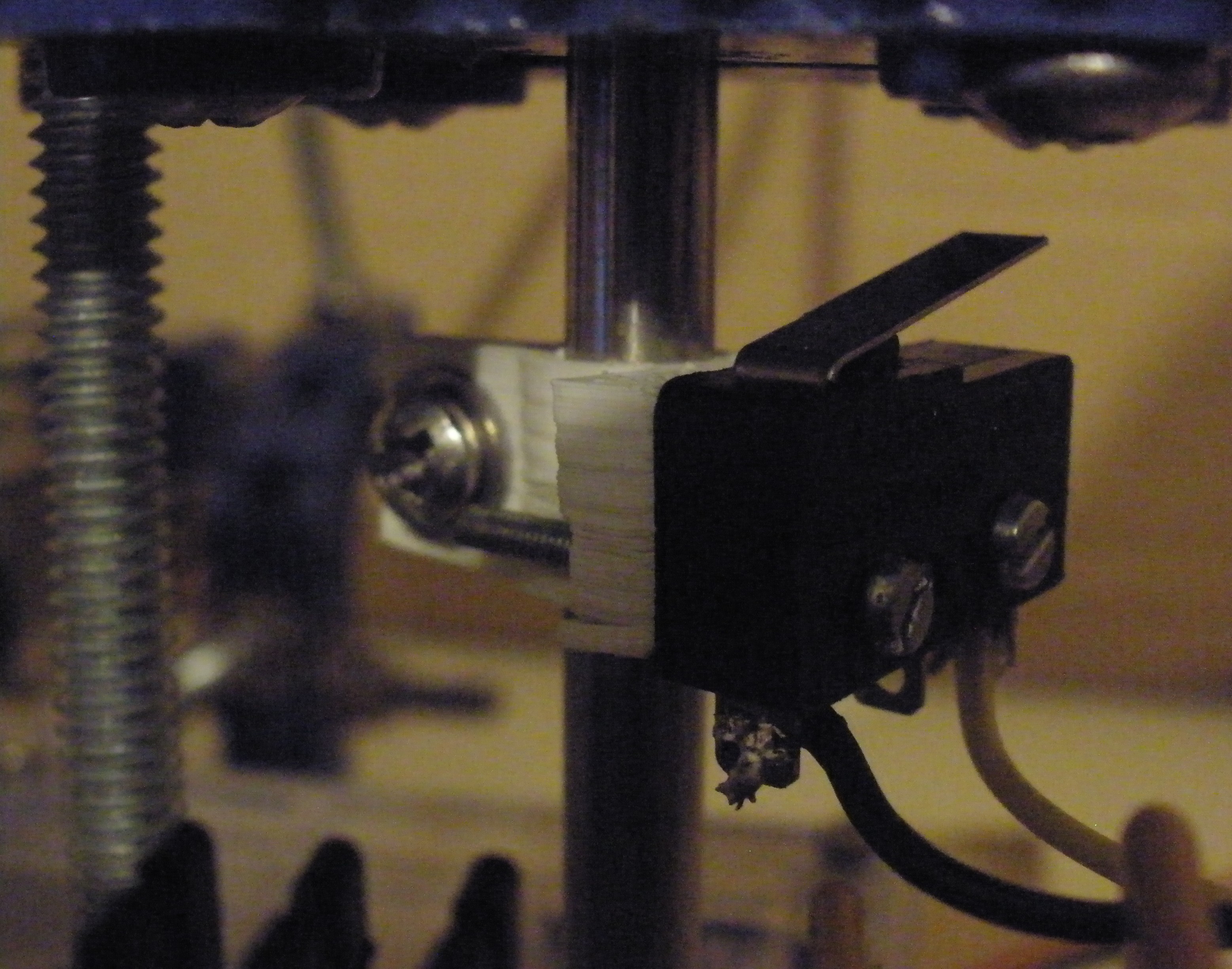

крепление для микрика Z

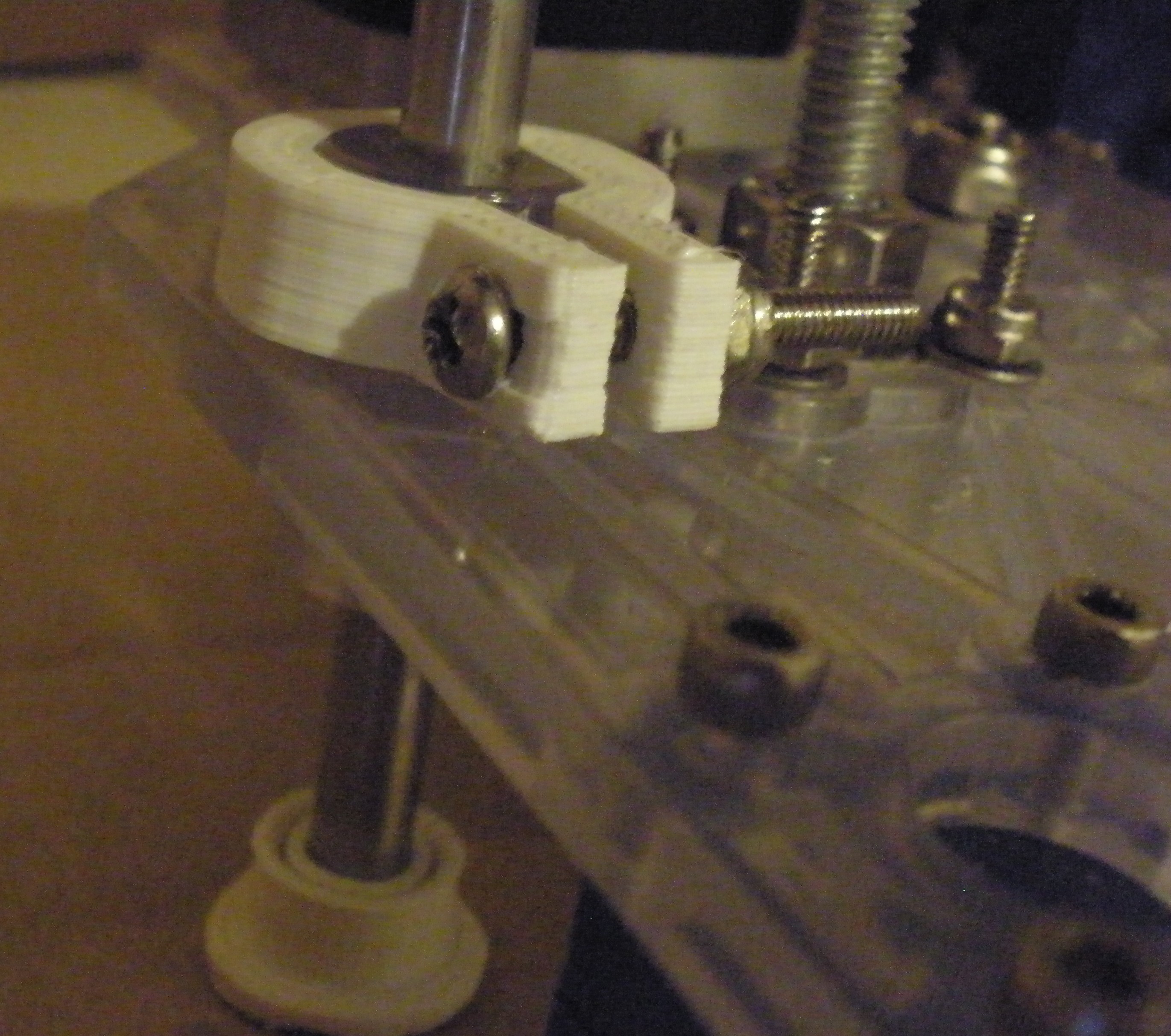

зажим для направляющей Z (в акриле сделан пропил) + ножка (чтобы не царапать поверхность)

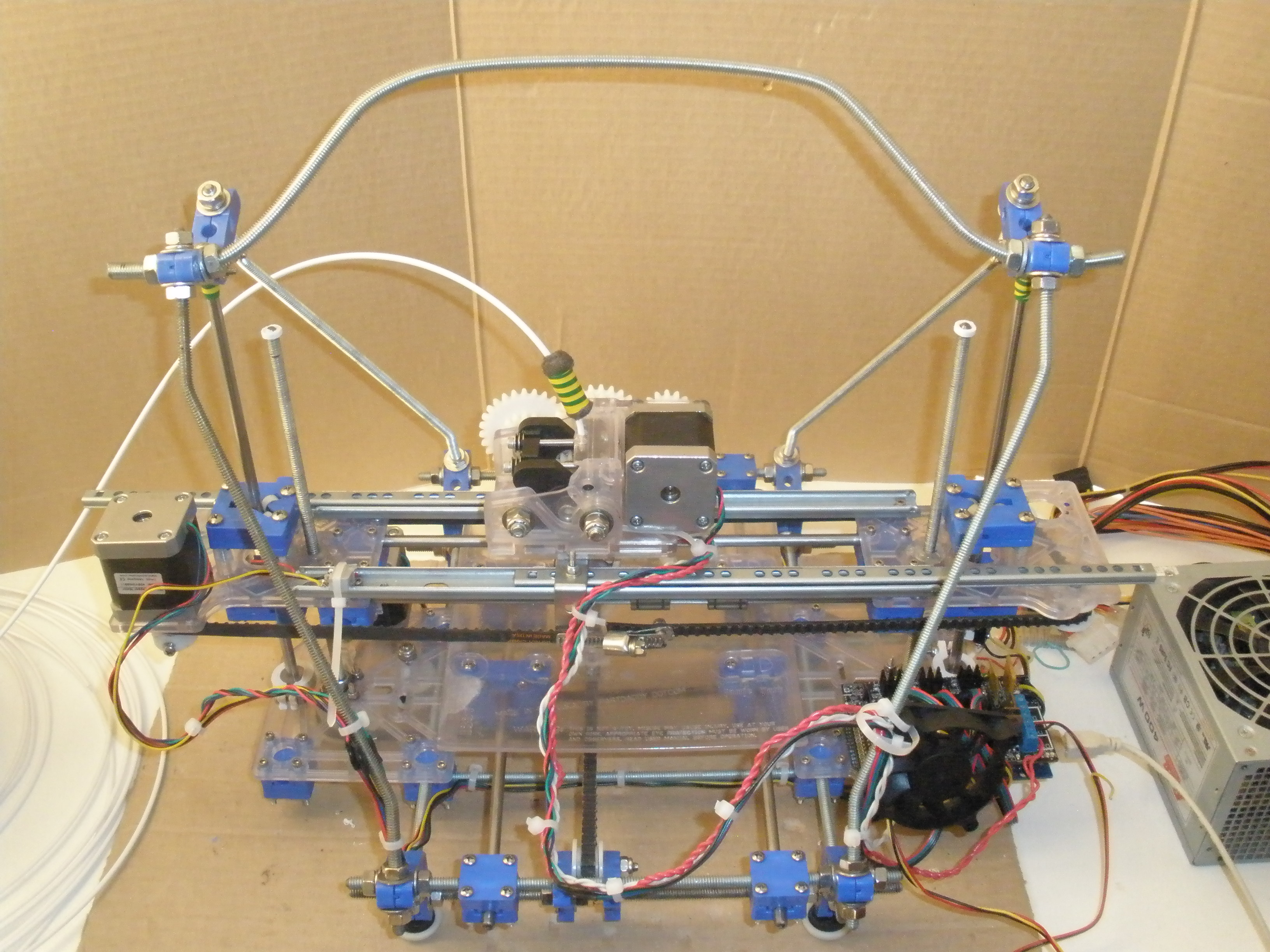

принтер целиком

Ось X держится на мебельных направляющих. На относительно больших скоростях (30-40мм\с) начинает колбасить, т.к. люфт вверх-вниз большой

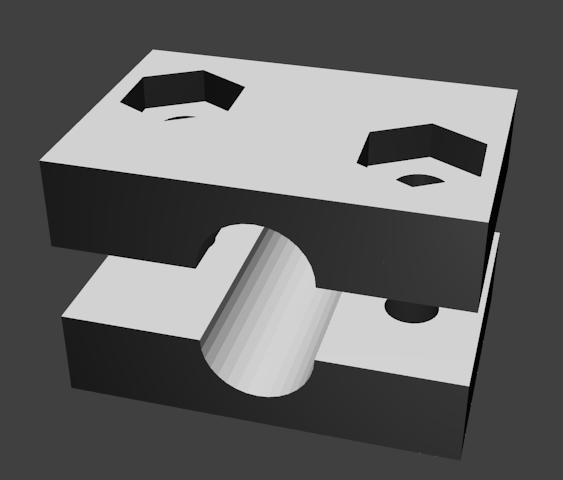

Сделал хомут на скорую руку для распиленной оси Z как у карабаса выше.
На один хомут нужно 2 винта M3x14 и 2 гайки M3
хомут для распиленной шпильки Z
Вложения
homutZ.zip
хомут для распиленной шпильки Z
(8.49 КиБ) Скачиваний: 0
H1.zip
сурцы FreeCad
(59.55 КиБ) Скачиваний: 0
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение om2804 » 08 дек 2012, 20:14

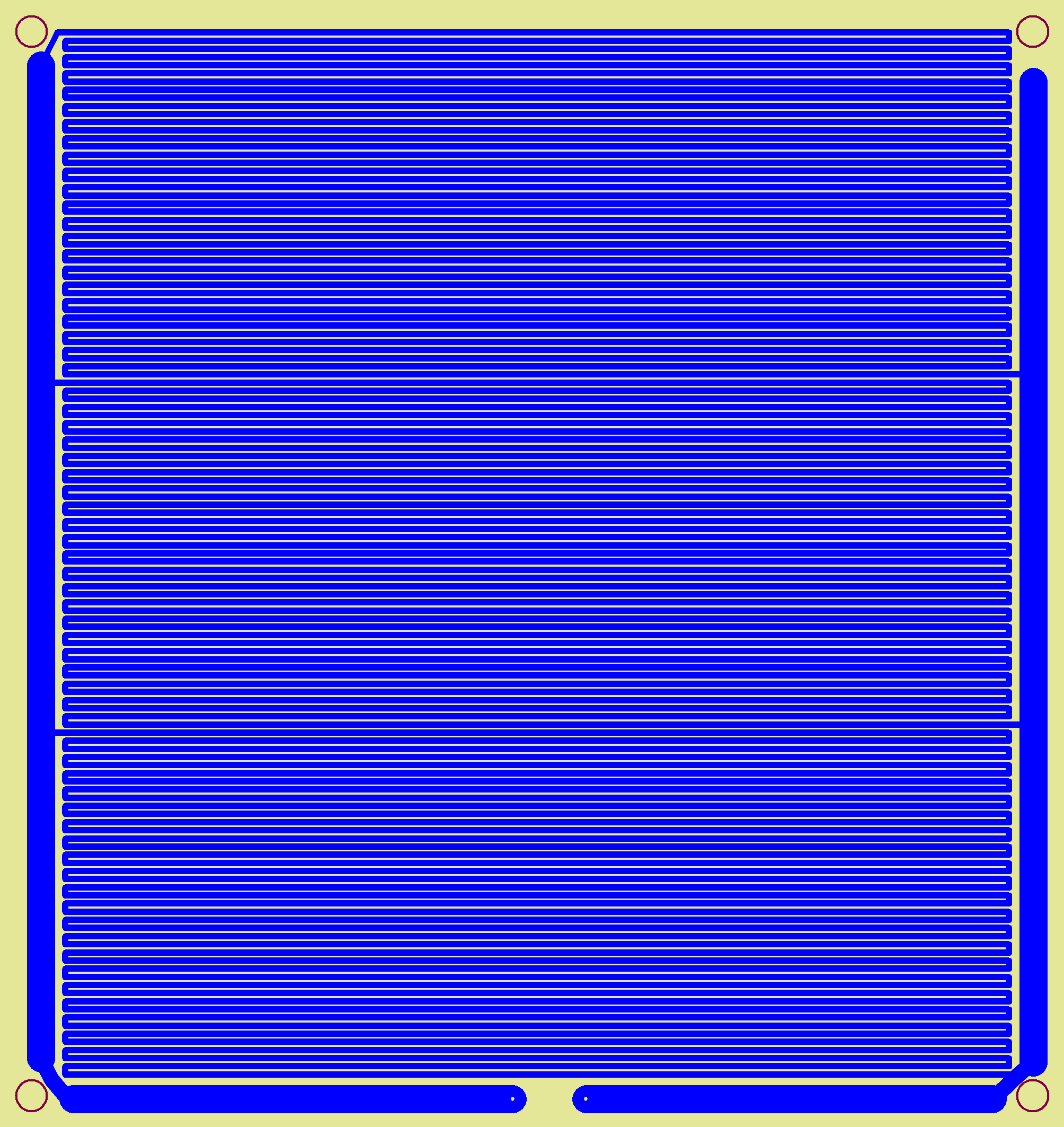

Нагревательная плата, 170х180 мм. Сопротивление дорожек 1,35 Ома
Вложения
heated bed.zip
исходники Sprint Layout
(2.64 КиБ) Скачиваний: 0
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 08 дек 2012, 23:20

у них на сайте где-тобыла разводка их платы Phebe. У неё с обратной стороны тоже дорожки протравлены и её почти не коробит при нагреве,
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение om2804 » 09 дек 2012, 00:24

двухстороннюю делать дорого. а для того чтобы не коробило - зеркало сверху.
если найдёшь разводку, скинь сюда
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение sir66 » 03 фев 2013, 03:29

Собрал с коллегой в оффисе последнюю версию девайса. Все откалибровали, вроде жужжит.

Печатали пока только пластиком PLA, нагрева не делали. Печать просто на картон, пробовали стекло потертое шкуркой, что то не липнет ни черта. Что посоветуете - сильнее зашкурить? Может температуру первого слоя поднять (сейчас стандартные 185)?

Уже приделали концевики и вентилятор. Последний пока просто на соплях, что посоветуете для крепления?

Зачем перешли на мебельные направляющие по X? Сильно меньше люфт?
sir66

Сообщения: 19
Зарегистрирован: 24 авг 2012, 21:05

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение om2804 » 03 фев 2013, 04:14

Для PLA обычно синий малярный скотч используют.
До вентилятора пока не дошёл. Печатаю ABS и как-то не было необходимости.
Мебельные направляющие ставил для теста. Люфты меньше если смотреть на каретку H1(совсем всё плохо и болтается). Но не лучшее решение. Я Переделывал каретку setar'а под seemecnc, на 623х подшипниках. Если надо, могу выложить. Собираюсь также переделывать кровать на подшипники.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение setar » 03 фев 2013, 13:05

по подшипниковому столу есть наработки (точнее для себя уже сделал, тестирую)
модели пока нем выкладывал, соберешься делать - дерни меня
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 03 фев 2013, 22:41

sir66 писал(а):Собрал с коллегой в оффисе последнюю версию девайса. Все откалибровали, вроде жужжит.

Печатали пока только пластиком PLA, нагрева не делали. Печать просто на картон, пробовали стекло потертое шкуркой, что то не липнет ни черта. Что посоветуете - сильнее зашкурить? Может температуру первого слоя поднять (сейчас стандартные 185)?

Уже приделали концевики и вентилятор. Последний пока просто на соплях, что посоветуете для крепления?

Зачем перешли на мебельные направляющие по X? Сильно меньше люфт?

у вас же последняя версия - она на честных втулках должна быть. А мы собирали первую - где сплошные пластиковые колёсики и неустранимый(без переделки) люфт.
Запостите фотки кубика и цилиндра.
А про стол есть топик - читайте выбирайте, кто сахар кто что. На жёлтую малярку у меня не хотел лепиться. А на синюю если до минимума нижний слой - вполне лепилось на холодную
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение sir66 » 04 фев 2013, 23:48

karabas2011 писал(а):у вас же последняя версия - она на честных втулках должна быть. А мы собирали первую - где сплошные пластиковые колёсики и неустранимый(без переделки) люфт.
Запостите фотки кубика и цилиндра.
А про стол есть топик - читайте выбирайте, кто сахар кто что. На жёлтую малярку у меня не хотел лепиться. А на синюю если до минимума нижний слой - вполне лепилось на холодную

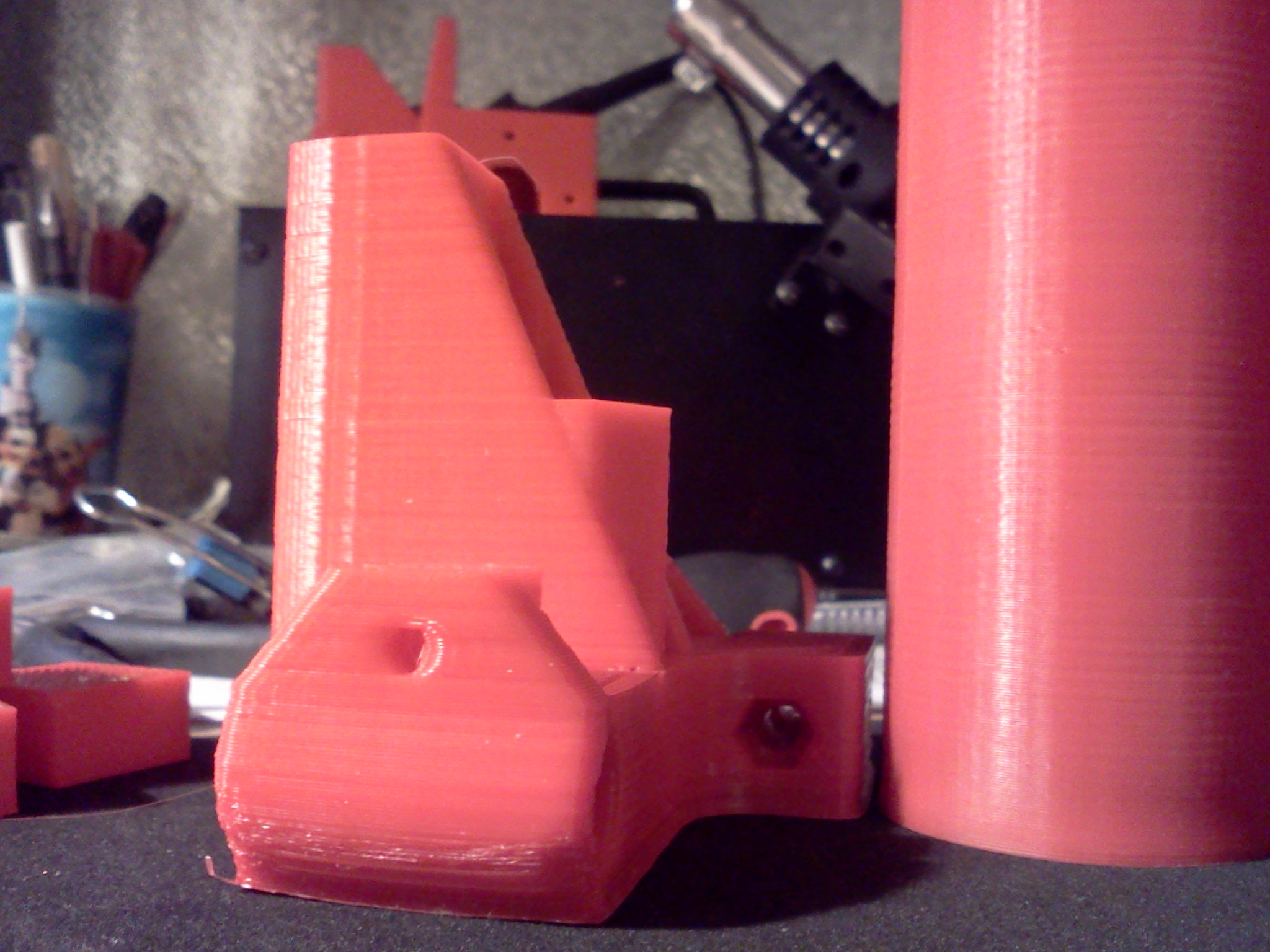

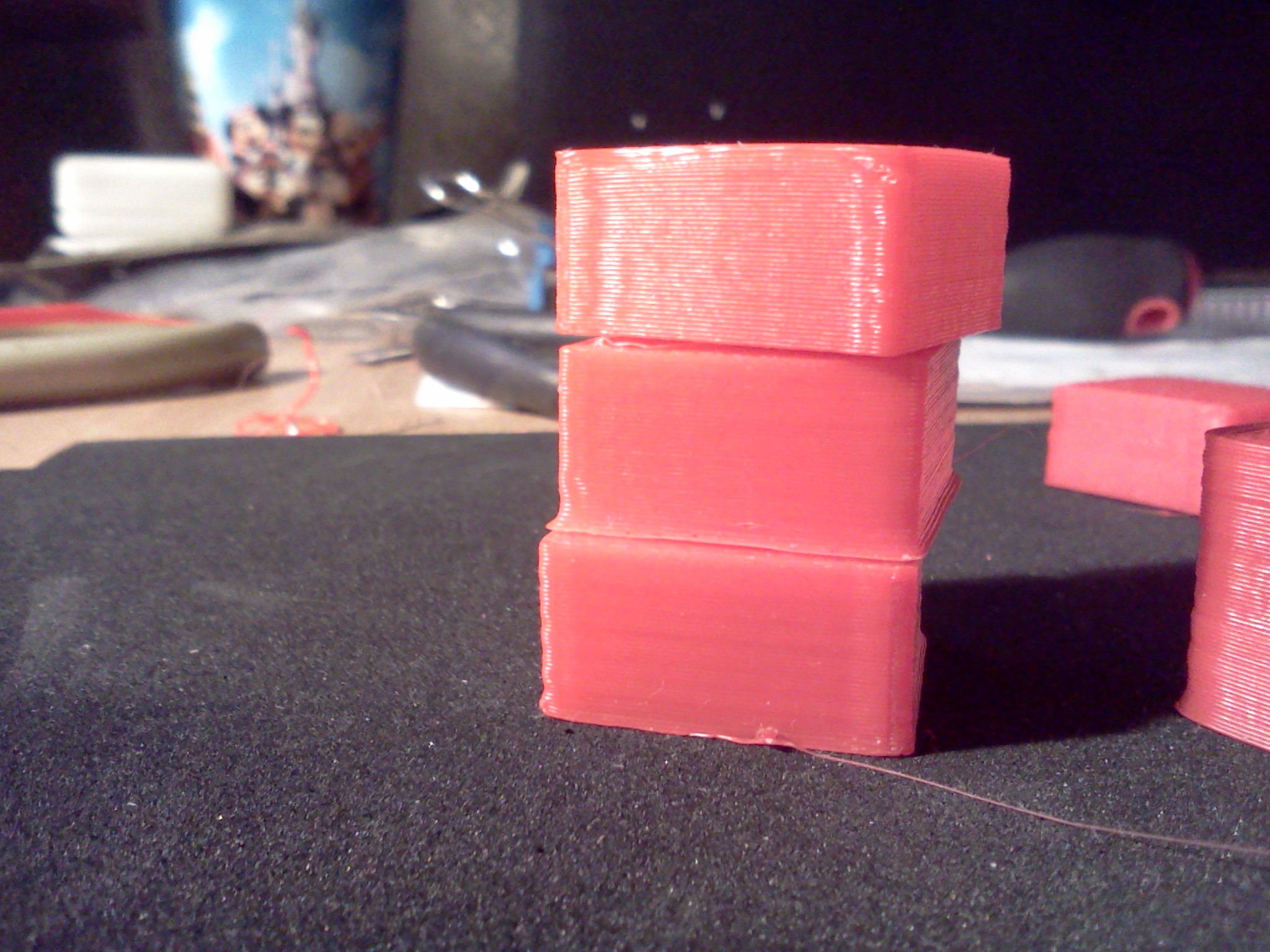

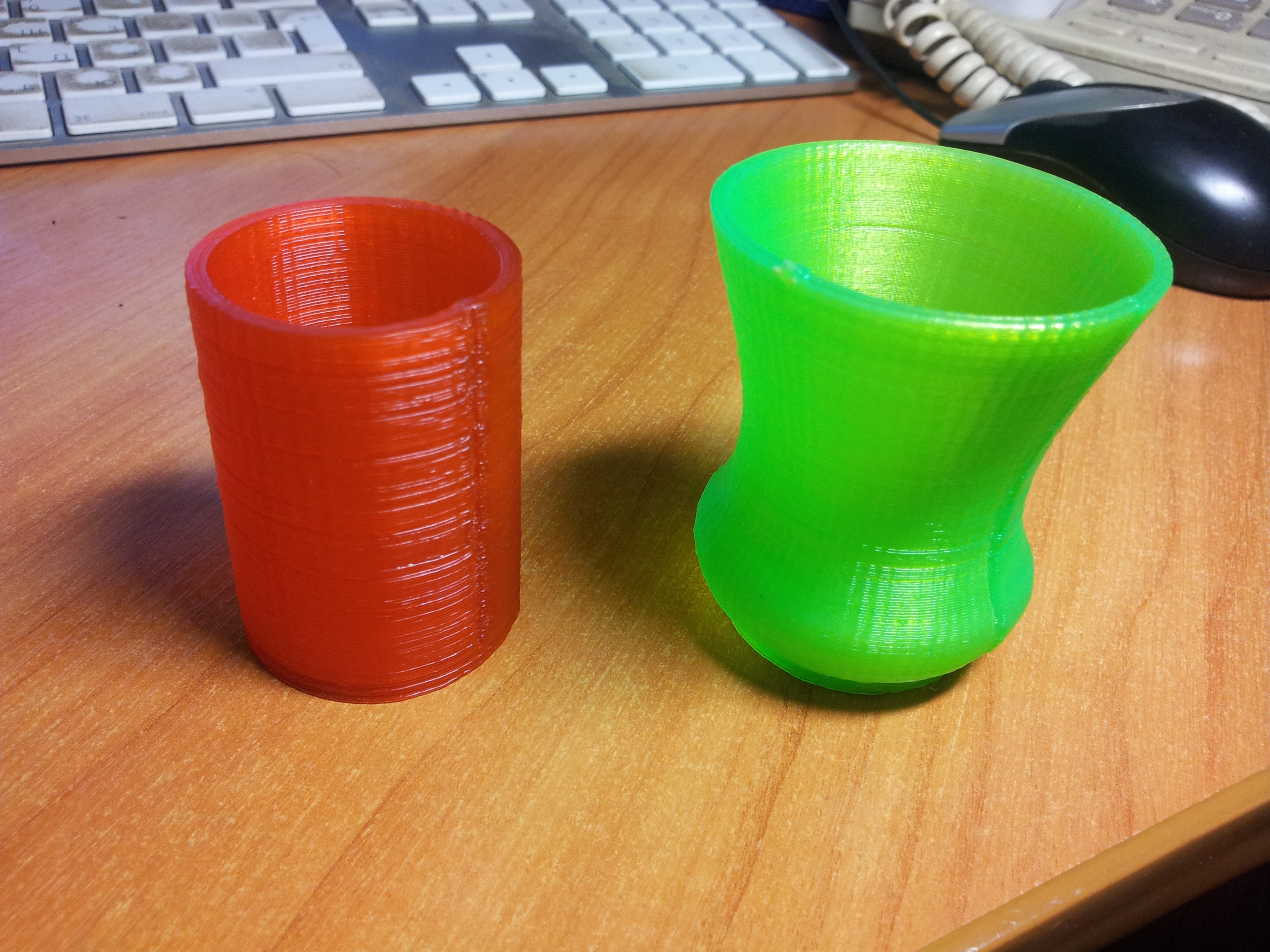

Кубика нет под рукой, пример результатов вот например
Вложения
sir66

Сообщения: 19
Зарегистрирован: 24 авг 2012, 21:05

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение om2804 » 05 фев 2013, 00:57

PLA сглаживает неровности слоёв, т.к. он полупрозрачный. В целом неплохо. Расколбас слоёв по X/Y кажется. KisSlicer ?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Как ужаться в 400$ или сборка SeeMeCNC H1

Сообщение karabas2011 » 05 фев 2013, 01:37

для первых принтов зашибись. Z неравномерность надо смотреть не повторяет ли резьбу. Если нет то смотреть люфты. Натяги ремней проверять по качеству окружностей разных размеров
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
