Опять убедился, что RAMPS плохо спроектированный продукт.
В этот раз подвели клеймы. Они просто не рассчитаны на большие токи. Клейма кровати поплыла, образовался плохой контакт с проводом, дуга, дым, выгорание дорожек и клейм. Хорошо, что это произошло на моих глазах, а то и до пожара не далеко.
Предохранитель естественно не сработал. Думаю стоит периодически проверять что там с контактами по питанию.

Уважаемы гуру в конструировании 3д принтеров.
Есть не востребована синяя плата с станка ЧПУ на 3 оси и ШД 18кг\см с током на 2.8А . хочу на основе "синей" платы и МЕГИ собрать принтер.

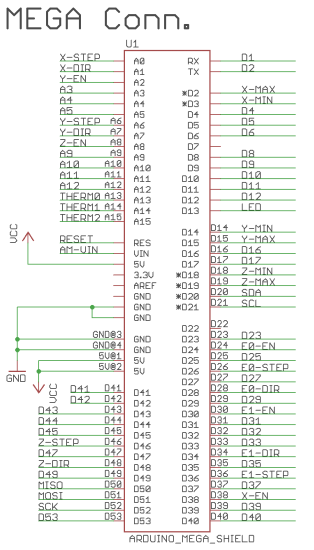

Подскажите плз. На сколько я понял мне надо МЕГУ и плату драйверов ШД с коммутировать по схеме прикрепленного файла

om2804 писал(а):Опять убедился, что RAMPS плохо спроектированный продукт.
В этот раз подвели клеймы. Они просто не рассчитаны на большие токи. Клейма кровати поплыла, образовался плохой контакт с проводом, дуга, дым, выгорание дорожек и клейм. Хорошо, что это произошло на моих глазах, а то и до пожара не далеко.
Предохранитель естественно не сработал. Думаю стоит периодически проверять что там с контактами по питанию.

местами жто проблема на самой жлектроники а производителей - очень часто ставят разъемы не расчитанные на большие токи.

Недавно поставил на принтер 2560+ramps, пока всё нормально, но после терминалов Melzi штыревые разъемы RAMPS как-то настораживают. Есть ли смысл их поменять? Или мои опасения беспочвенны?

baru писал(а):Недавно поставил на принтер 2560+ramps, пока всё нормально, но после терминалов Melzi штыревые разъемы RAMPS как-то настораживают. Есть ли смысл их поменять? Или мои опасения беспочвенны?

и чем они вас настораживают? меня боьше винтовые клемы пугают чем штыри

faeton13 писал(а):и чем они вас настораживают? меня больше винтовые клеммы пугают чем штыри

подозреваю в них ненадежность контакта, хлипкость так сказать. Но судя по вашему ответу, как я понял, подвести не должны.

Здравствуйте.
Так же, столкнулся с перегревом транзистора стола, только в моем случае после 60 гр он вырубал нагрев пока не остынет. Был установлен радиатор что позволило приподнять температуру до 85 и только после установки вентилятора стал нормально работать.
Так что поставил обдувной вентилятор на вход по питанию Ramps.

Добавлено спустя 6 минут 54 секунды:

solo писал(а):Уважаемы гуру в конструировании 3д принтеров.
Есть не востребована синяя плата с станка ЧПУ на 3 оси и ШД 18кг\см с током на 2.8А . хочу на основе "синей" платы и МЕГИ собрать принтер.
Подскажите плз. На сколько я понял мне надо МЕГУ и плату драйверов ШД с коммутировать по схеме прикрепленного файла

Тема очень интересная (первоначально ваял CNC но в последствии выбрал экструзию пластиком).
Также лежит синяя плата и нормальный блок питания. Двигло с 9кг/см воткнул в принтер.
может ее можно с ардуиной скрестить + простой шилд на двигло (или самосборку-шилд под полулу для экструдера).

Disa555 писал(а):Здравствуйте.
Так же, столкнулся с перегревом транзистора стола, только в моем случае после 60 гр он вырубал нагрев пока не остынет. Был установлен радиатор что позволило приподнять температуру до 85 и только после установки вентилятора стал нормально работать.
Так что поставил обдувной вентилятор на вход по питанию Ramps.

Лучше заменить транзистор на IRL2203N или аналогичный.

Выше проблема уже поднималась. Я перепаял со старой материнской платы MOSFET. Радиатор не ставил даже. За него можно рукой держаться во время нагрева кровати. Ели тёплый.

Нашел в продаже IRL3803
Транзистор полевой N-Канальный Логический уровень
Vdss = 30 В; Rds = 0.006 Ом; Id25°C = 120 А; Id100°C = 83 А; R°C/W = 1 °C/Вт; Pd = 150 Вт
Как я понял этого должно быть достаточно для питания Ramps

Такой тоже подойдет

А я тут что-то видимо в мерлине накрутил опять лишнего(
Даже мой мосфет с логическим управлением начал греться как старый китайский.А вот что накрутил даже не соображу(
Кто-бы полностью перевёл все настройки..)

Marlin тут скорей всего не причем, проблема в железе.

предположу, что изменил параметры PID.

Плачусь.
После замены транзистора на более мощный, лилея мысль что можно убрать вентилятор столкнулся с тем что теперь стал греться конденсатор ближний к разъему питания.
Вывод - ставим вентилятор обратно((((
