karabas2011 писал(а):Вольтаж промерь при включении

Без нагрузки (D10) 11.96v при подкл. HotEndA сразу падает до 0.62 и гаснет красный диод

если есть запасной БП - проверить как плата ведет себя с ним. и заодно проверить состояние контактов на плате.

0050077 писал(а):

karabas2011 писал(а):Вольтаж промерь при включении

Без нагрузки (D10) 11.96v при подкл. HotEndA сразу падает до 0.62 и гаснет красный диод

Небось коротит где-то а бп вырубается по защите. Либо данный БП не расчитан на данный ампераж.

Братцы выручайте!

Подключил сегодня к репрапу столик с подогревом.
в слайсере задал температуру 100 градусов.
смотрю что-то до 50 дошел а дальше медленно по градусу набирает. до 56 дошел за минуту.
поправил температуру в слайсере на 50 градусов.
загрузил в пронтерефейс.
а температуравсе растет и растет. уже 64 грауса. я ему говорю bed off

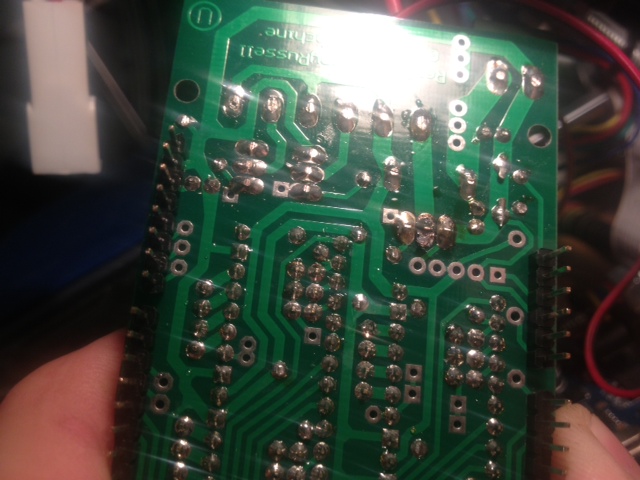

а потом пошел дым из транзистора. сразу же отключи питание и стал охлаждать его силой своей грудной клетки.

Теперь при включении блока питания стол сразу начинает греться, даже без подключения к компу.
1. Я обойдусь заменой только одного транзистра? Вот такой нужен, верно? http://www.compel.ru/infosheet/ST/STP55NF06L/
2. КМК он запомнил первое значние в 110 градусов которое мне порекомендовал пронтерефейс для столика и пытался достичь этого значения перестав реагировать на новые установки температуры стола.
3. какая должна быть температура стола? (у меня он из зеленого текстолита. при его включении работает красный диодик на столе.
4. Обратил внимание что у меня не работает вентилятор которые должен охлаждать плату. Он подключен к D9 Как его заставить работать? Какое напряжение выходит с D9? 5 или 12 вольт?

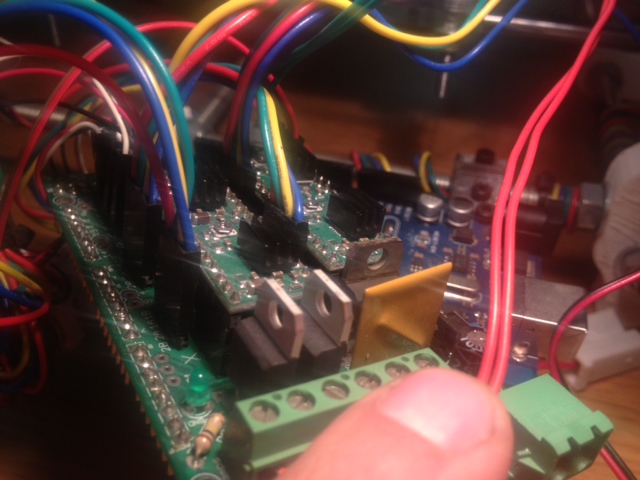

Вот тот, параллельный оранжевому квадрату. Он даже цвет поменял!

Тут в форуме описывали вашу проблему. Просто неправильный транзистор изначально стоит.
Транзистор указанный Вами вроде полностью открывается при 10В т.е. не подходит, потому как снова сгорит. Вам нужен мосфет управляемый лог уровнем. что-то из серии IRL например.
Или взять любой транзистор в питалове проца от любой материнской платы. они по параметрам отлично подходят. Во всяком случае я исключений не видел

hunter03 писал(а):Тут в форуме описывали вашу проблему. Просто неправильный транзистор изначально стоит.
Транзистор указанный Вами вроде полностью открывается при 10В т.е. не подходит, потому как снова сгорит. Вам нужен мосфет управляемый лог уровнем. что-то из серии IRL например.
Или взять любой транзистор в питалове проца от любой материнской платы. они по параметрам отлично подходят. Во всяком случае я исключений не видел

Подскажите пожалуйста конкретную модель чтоб я мог поехать на рынок и купит его.
Я в электротехнике ничего не понимаю (

IRL2203N будет лучше стандартного

Dmitry__ писал(а):пдф находятся в 99 случаях из 99. Поверь старому еврею У нас все роботы в клубе на транзисторах из материнок. Вот мой списочег транзисторов:
2SK3296, 2SK3467, 2SK3570,IPB09N03LA, P45N02LD, P75N02LDG, P6030L, P6030L, PHB95N03LT, phx55n03lta, SUD50N024-06P, SUD50N024-09P

При обозначении PXX - 2 цифры обозначают ток.
Например: P75N02LDG 75 ампер 5 mΩ.

И все они как logic-level

Материнки покупаются как дрова по 50 -100 руб.

Посмотрел я сегодня на одну материнку.
Там все транзисторы другого формфактора. Как их к ramps мастырить?

Да также. Только средний контакт - это корпус
Дастаточно найти даташит на этот транзистор. И взглянуть на схему RAMPS

om2804 писал(а):Да также. Только средний контакт - это корпус
Дастаточно найти даташит на этот транзистор. И взглянуть на схему RAMPS

он же ножками не войдет в нужные отверстия на плате ?!
Тоесть с точки зрения RAMPS 1.2 между всеми этими 2SK3296, 2SK3467, 2SK3570,IPB09N03LA, P45N02LD, P75N02LDG, P6030L, P6030L, PHB95N03LT, phx55n03lta, SUD50N024-06P, SUD50N024-09P и IRL2203N не совсем никакой разницы?

п.с.
Мне нужно менять все три транзистора STP55NF06L или только сгоревший?

к корпусу(большая такая пластинка сзади) припаиваете проводок или ножку от какого-нибудь резистора/конденсатора. это будет средняя ножка транзистора. впаять на место сгоревшего. все.

thekondrat писал(а):Тоесть с точки зрения RAMPS 1.2 между всеми этими 2SK3296, 2SK3467, 2SK3570,IPB09N03LA, P45N02LD, P75N02LDG, P6030L, P6030L, PHB95N03LT, phx55n03lta, SUD50N024-06P, SUD50N024-09P и IRL2203N не совсем никакой разницы?

п.с.
Мне нужно менять все три транзистора STP55NF06L или только сгоревший?

С точки зрения RAMPS, если у всех транзисторов распиновка одинаковая, нет никакой разницы. Но IRL2203N будет намного меньше греться сам и по субъективным оценкам быстрее нагревать стол, чем STP55NF06L. Менять только сгоревший.

thekondrat писал(а):Подскажите пожалуйста конкретную модель чтоб я мог поехать на рынок и купит его.
Я в электротехнике ничего не понимаю (

я б не стал возиться с планарными корпусами с материнок вместо корпуса ТО-220. У меня радиорынок под боком и полевики вещь не дорогая.

На рынке выбирайте из тех что есть на ток ампер под 100 и больше, открытие логическим уровнем и сопротивлением в открытом состоянии (у IRL2203N - 7 миллиом, у вашего STP55NF06L - 18 миллиом). Думаю, до 40 миллиом можно брать, поставите на него радиатор небольшой и больше сгореть не должен.

baru писал(а):На рынке выбирайте из тех что есть на ток ампер под 100 и больше, открытие логическим уровнем и сопротивлением в открытом состоянии (у IRL2203N - 7 миллиом, у вашего STP55NF06L - 18 миллиом). Думаю, до 40 миллиом можно брать, поставите на него радиатор небольшой и больше сгореть не должен.

Зачем выбирать под ток 100А, если максимальный ток 11А? Чем меньше ток, тем лучше характеристики. И смотреть нужно не на сопротивление в открытом состоянии, а на график V, Drain-to-Source Voltage от I, Drain-to-Source Current. Проблема STP55NF06L в том что при 5В(которые дает ардуина на затвор),он не полностью открыт, а значит у него сопротивление сток-исток ниразу не 0,018Ом, отсюда и нагрев.
Себе поставил IRL2203N, так он чуть теплый, субъективно градусов 40, а вот об STP55NF06L без вентилятора можно было обжечь палец.

затем что 100А транзитор будет работать на 10% мощности, а значит и греться даже без радиатора не будет вообще
