я использую аппаратный дестринг, и аппаратно контролирую z-lift

попробовал ещё раз zlift в последнем киссе. При выключенном вайпе нодопечатывает солид инфил в первом же слое. Вкличил вайп и поставил 10. Начало пропечатывать но появлась пунктирная выдача в некоторых местах.Все равно где-то лишние suсk стоят.

гм. А MOSFETы в неправильном режиме работаю, от того и греются. У них управляющее порядка 10в должно быть, а им 5 подаётся. На слаботочных нагрузках это заметно не будет, а вот для кровати надо ставить транзистор перед MOSFETом, дабы поднять управляющее. И греться не будет. Он ток до 35 ампер тянет

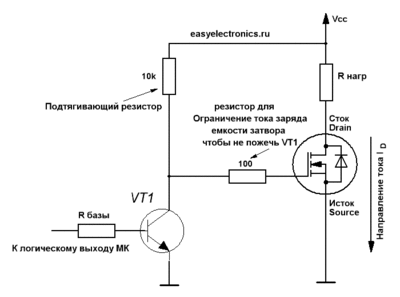

http://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-3.html

хм
10кОм пуллап. Это значит ток заряда гейтовой емкости будет при 12В: 12/10000 = 1,2мА
Это уже странно, так как МК на гора может 20мА отдать

Но писал DI HALT, а он вроде нашего питерского мозга
Дим, я чо-то не понимаю? Или это бестолковая схема?

Добавлено спустя 1 минуту 51 секунду:
Вот он объясняет:
Он же в ключевом режиме будет. Вогнал максимум, транз открылся, через 10кОмный резюк будет ток около 1.2мА (при 12вольтах на V+) Падение напряжения на транзисторе будет около 0.7-1 вольта. При этом на затвор высадит около 11 вольт, что более чем достаточно.
Ну, а в закрытом состоянии ток будет столь мизерный, что на резисторе выпадет не более вольта, что ниже порога открывания. Но в целом да, не слишком удачная схема, хотя и работает.

эээээ, я все-равно не понял. не так оно работает.

Добавлено спустя 5 минут 31 секунду:

dccharacter писал(а):Это уже странно, так как МК на гора может 20мА отдать

Ну не 12В конечно, но все-таки

dccharacter писал(а):10кОм пуллап. Это значит ток заряда гейтовой емкости будет при 12В: 12/10000 = 1,2мА
Это уже странно, так как МК на гора может 20мА отдать

Не, все правильно. Дело в том, что у полевика в открытом состоянии низкое сопротивление канала только при напряжении на затворе >10 вольт. Т.е. например, при 5 вольтах на затворе, сопротивление открытого транзистора = 0.3 ома (сильно греемся). а при 10 вольтах на затворе, сопр. канала 0.1 ом (мало греемся). А при 18 вольтах (максимально возможное напр. затвора) - сопротивление канала 0.01 ом (ваще холодный).
А быстро открывать транзистор (большим током в затвор) не нужно, т.к. транзистор мало времени проводит в переходном режиме и на нагрев не влияет...

Dmitry__ писал(а):А быстро открывать транзистор (большим током в затвор) не нужно, т.к. транзистор мало времени проводит в переходном режиме и на нагрев не влияет...

какэто?

Ну, вкл. нагрузку, выключил нагрузку. Динамические процессы редкие. Для шим это уже плохо. В хоббийных регуляторах (где щкономят на драйверах) почти такая схема и используется, шим при щтом не больше 100 герц. Если вместо резистора стоят транзисторы, то шим в таких регулях поднимают до 3 кгц. А если стоит честный драйвер с токами заряда затвора до 1-2 ампера, то шим на таких регулях 20 кгц.

а, ну слава богу. я уж думал у меня крыша поехала

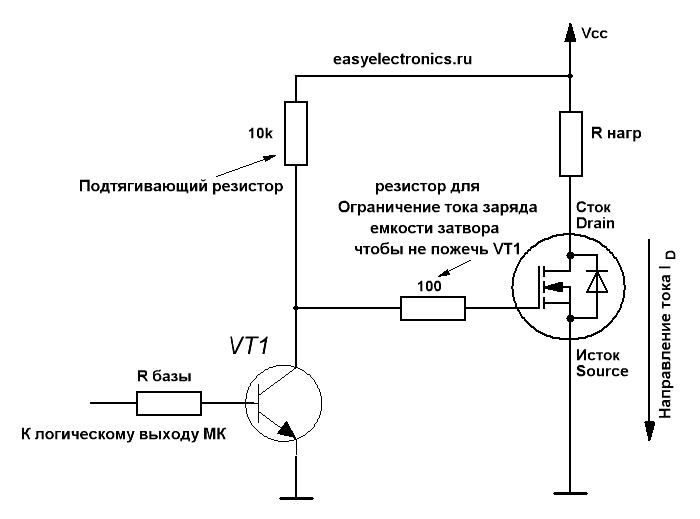

чет фигня какая-то, при увеличении выходного уровня на ноге МК полевой транзистор закрывается

Так там же инверсия происходит из-за VT1, все правильно. Или перекомпилить прошивку или добавить еще один транзистор (2 инвертора = нет инверсии)

что-то совсем схемотехнику забыл

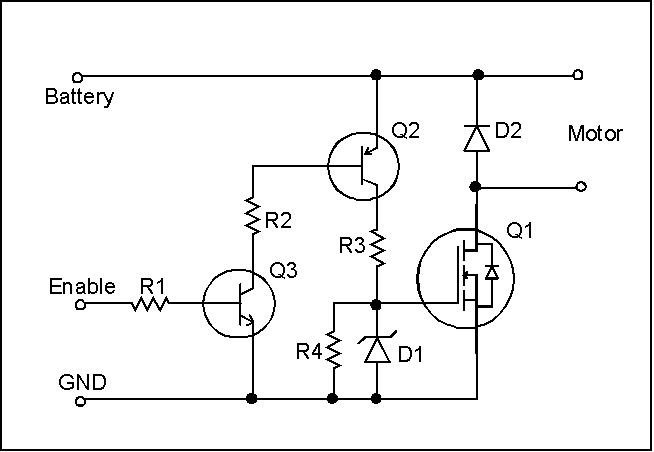

Угу, так.
Только надо зашунтировать база-эмиттер Q2 резистором около 40к. (чтоб не открылся при нагреве). D1 лишний (если питание <18 вольт)
А если вместо r3 r4 поставить форсажную разрядную цепь на биполярнике, то полевик и закрываться будет быстро, получится почти честный драйвер полевика
Как тут на первой картинке:

Ребята.
Ссылку на последнюю разводку платы кинте (у кого есть). А то собрался в фирме заказывать, а размеров нет.
С уважением.

IliaMoroz писал(а):Ребята.
Ссылку на последнюю разводку платы кинте (у кого есть). А то собрался в фирме заказывать, а размеров нет.
С уважением.

а таки что она сильно отличается от той что на reprap.org?

faeton13 писал(а):а таки что она сильно отличается от той что на reprap.org?

"Доверяй, но проверяй". Большое спасибо, нашел. Просто когда общаешься, много нового подсказывают. (Изучал тему изготовления платы в Украине). http://diylife.ru/3d-printer/izgotovlen ... ps-v1.html
Теперь маску на эту плату надо.
У кого есть? Кто не жадина? (+ техническое описание для заказа, + диаметр отверстий под сверление, + спонсор, желающий войти в "долю". Одни проблемы. )
