3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 02 фев 2012, 18:12

Собрал электронику (опишу позже постом отдельным) теперь встал вопрос прошивки.
там для RAMPS есть аж 4 варианта, причем похоже каждую нужно напильником дорабатывать.
Что порекомендуете ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение hudbrog » 02 фев 2012, 18:19

однозначно marlin
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 02 фев 2012, 18:24

о, а это вообще что то новое, можно ссылочку?
на офф сайте только эти:
Preferred: (Need pins set in firmware as below)
https://github.com/tesla893/Tonokip-Firmware - Tesla893's Tonokip-Firmware fork, works w/ RepSnapper and Skeinforge - Added Features over original Tonokip but not as up to date as Klimentkip
https://github.com/kliment/Sprinter - Kliment's Tonokip-Firmware Fork with Acceleration, PID, SD support, and other goodies - Updated frequently, with many active developers/hackers/users. Note he also has an older version at https://github.com/kliment/Klimentkip
Others (Need pins set in Firmware as below):
https://github.com/johnnyr/Tonokip-Firmware works excellently with RepSnapper and Skeinforge - Not as current
https://github.com/ramps/FiveD_for_RAMP ... nterpreter for use with Host Software or ReplicatorG or RepSnapper
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение hudbrog » 02 фев 2012, 18:31

У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 02 фев 2012, 22:07

отличный код, спасибо
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение mVit » 03 фев 2012, 07:44

to setar
пара вопросов:
1. не увидел у Вас в перечне заказанных комплектующих Wade's Hobbed Bolt для экструдера
2. прошивка Marlin подходит только для меги 2560?
mVit

Сообщения: 211
Зарегистрирован: 10 окт 2005, 18:17
Откуда: Крайний Север->Самара->Спб
прог. языки: C

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 06 фев 2012, 12:57

hobbed болт нарезал сам, в комплекте механики вложен обычный M8 болт.
нарезать не сложно.

я работаю сейчас на marlin прошивке с чипом мега 1280
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение hudbrog » 06 фев 2012, 19:01

А расскажи подробнее как нарезал? Я вот пока метчиком на М4 удовлетворяющего меня результата получить не могу =(
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 07 фев 2012, 02:04

ну как на офф видео практически:
собрал экструдер, маркером наметил где пойдет пруток
круглым надфилем сделал канавку зажав болт в патроне шуруповерта, на глаз, глубиной с пол милиметра
зажал в тиски пару подшипников (вплотную, просто "трубку" из них сделал) в них вставил болт чтобы торчал в сторону
чтобы не уходил, за ними в тисках же поставил брусок-подпорку деревянную
зажав в шуруповерте М3 (у меня пруток 1.75) метчик на высокой скорости постепенно подвел к болту
что то нарезалось (причем невянтно по глубине и качеству , на работу не влияет насколько удалось заметить)

нагрузку на метчик нужно давать значительную (от души, только метчик не отломите), подходить к болту на скорости.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 09 фев 2012, 15:35

Итак, продолжаю повествование.

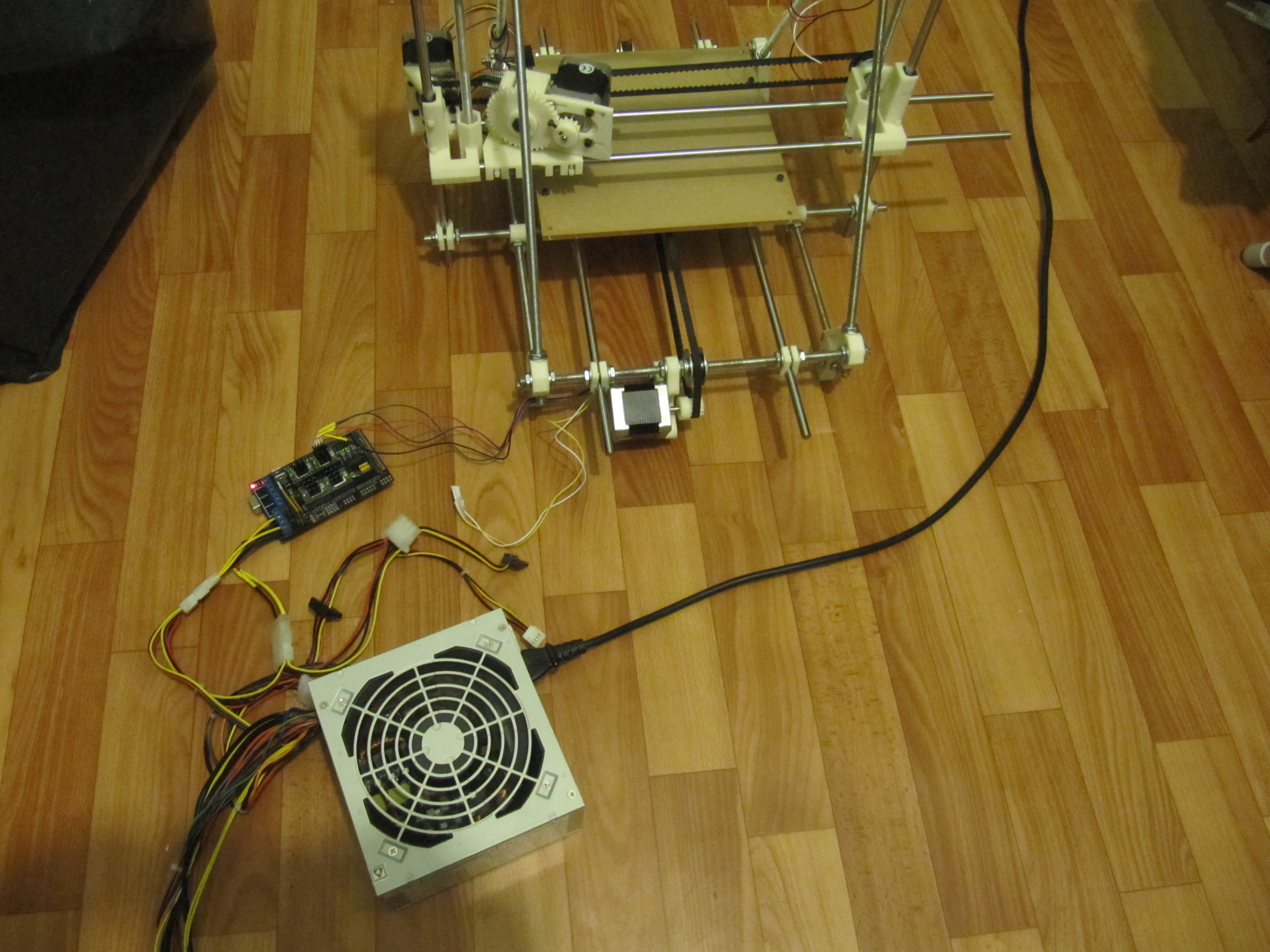

Дождавшись все посылочки (механика, электроника, валы, шаговики с драйверами, горячая голова, пластик) я приступил к сборке.

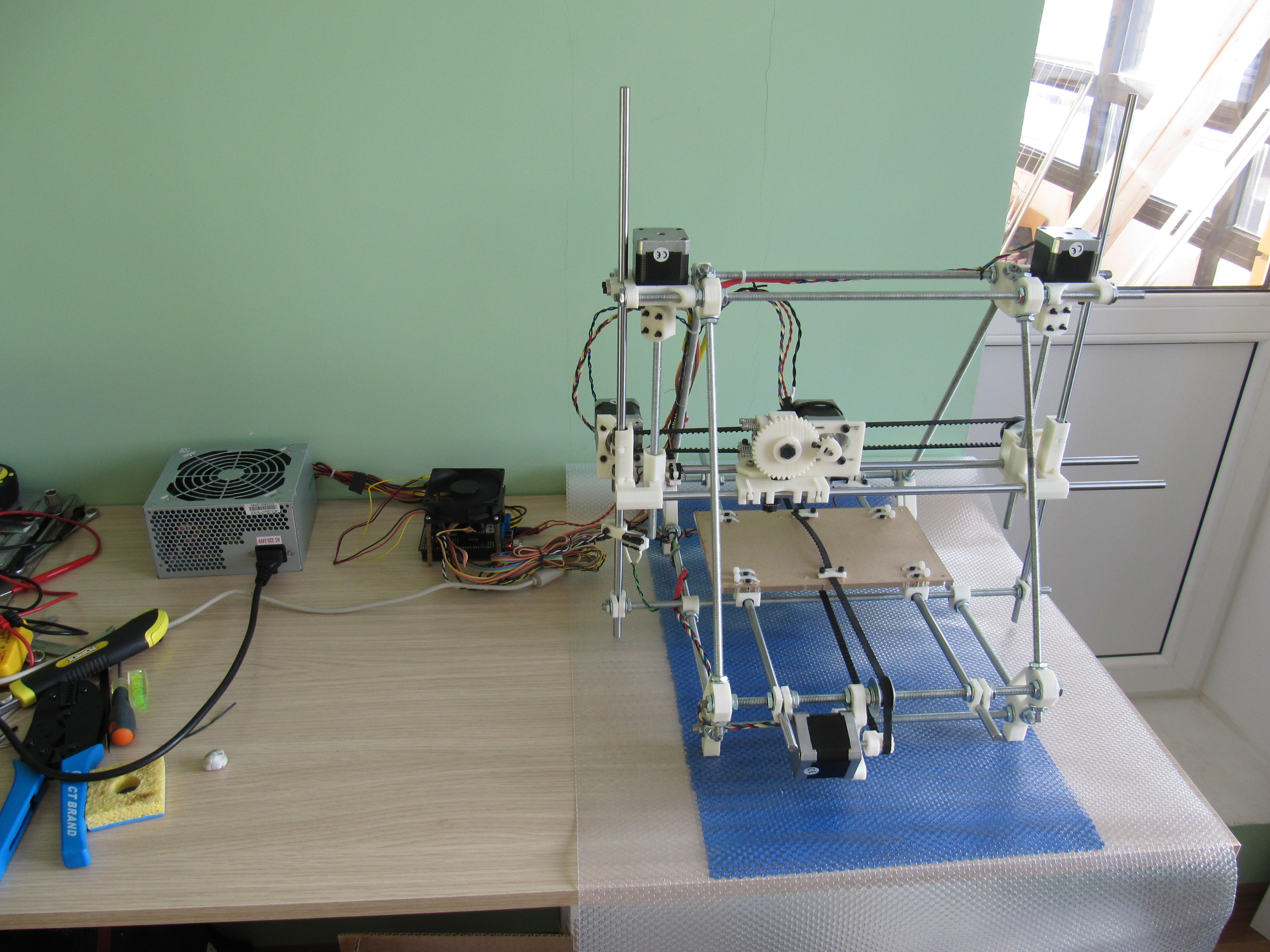

Механику я собрал в первую очередь, при сборке пользовался вот этой инструкцией:
http://prusakits.blogspot.com/ (раздел "METRIC - LINEAR BEARING KIT")

сложностей не встретил, из рекомендаций - пользуйтесь вспомогательной палочкой (двумя ) для установки всех одинаковых длинн для треугольных элементов каркаса и соединений между ними. Точность желательно выдержать высокой, до четверти оборота гаек.

из инструмента потребуются шестигранная отвертка 2mm , два гаечных ключа на 13mm, пачка нейлоновых стяжек (3-4мм любой длинны) и кусачки.

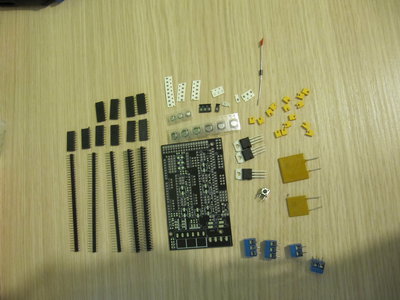

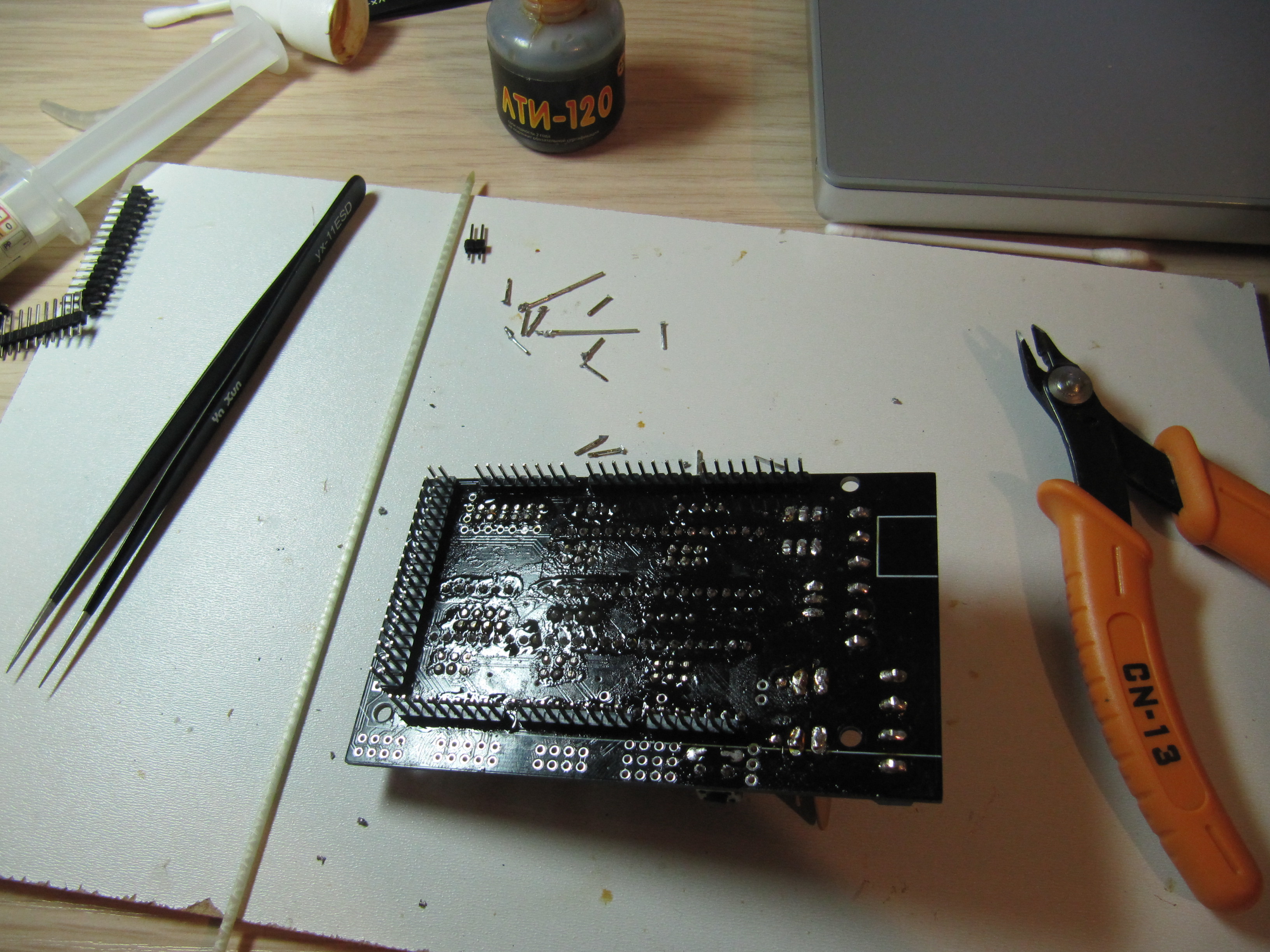

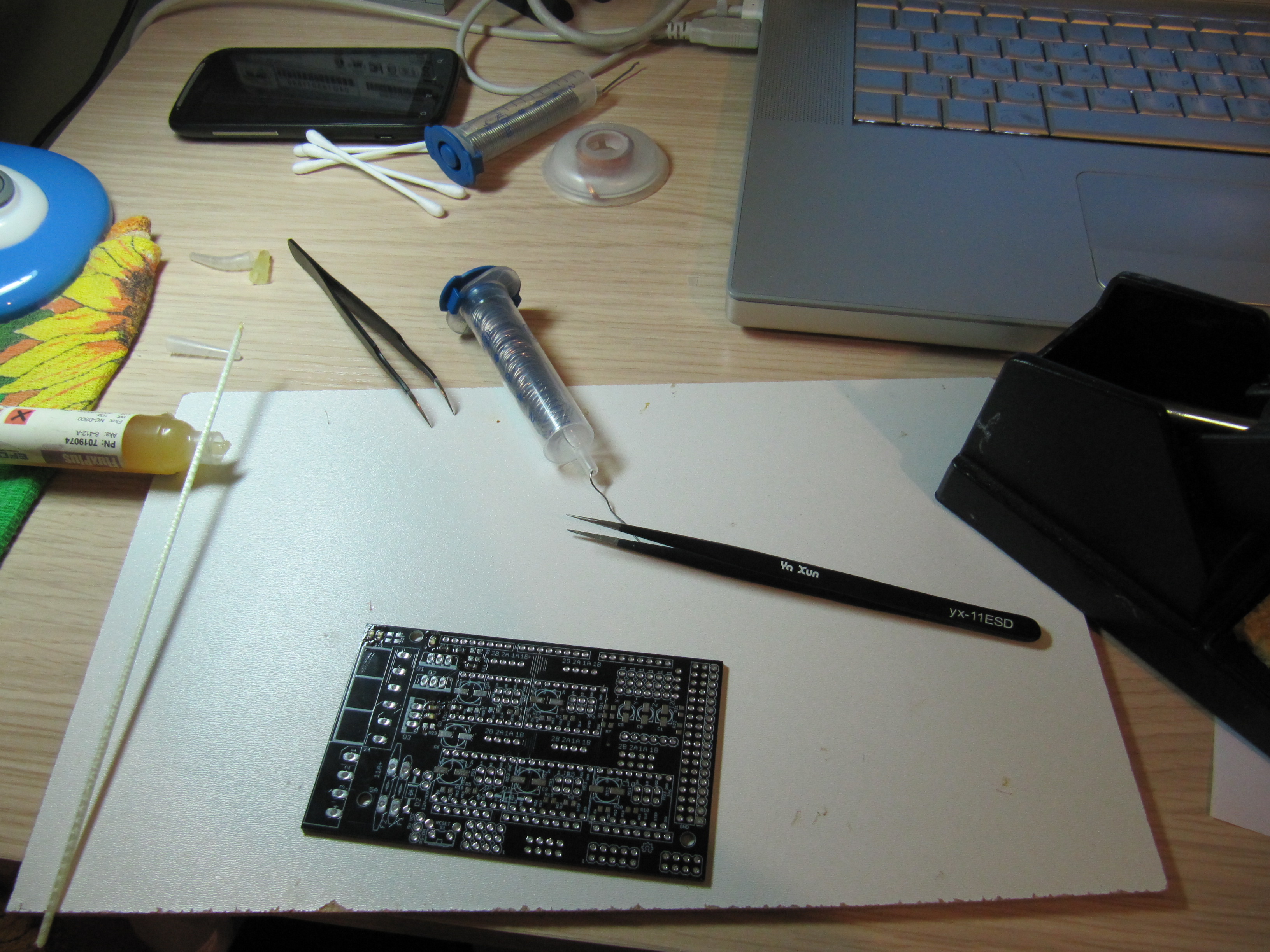

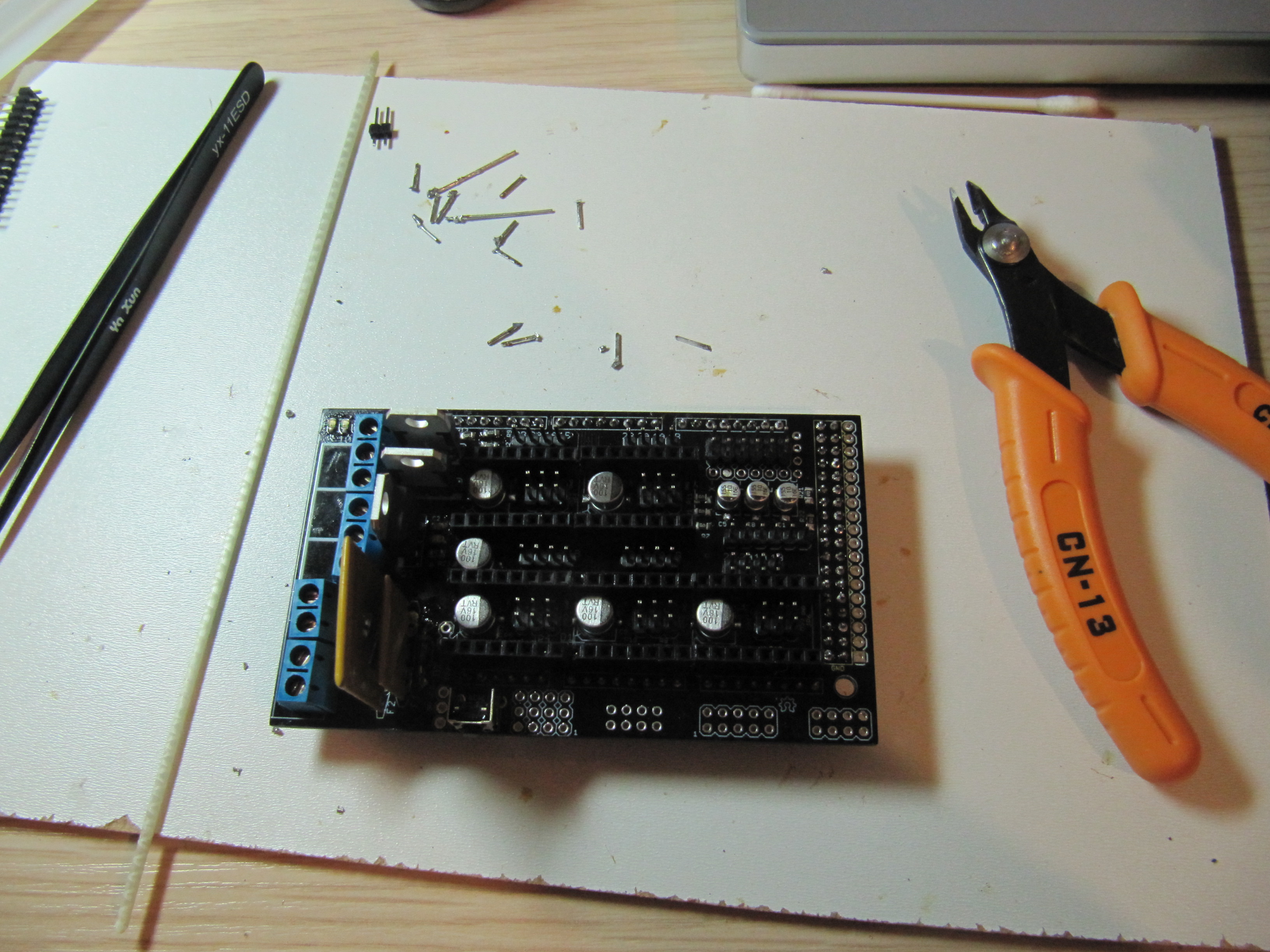

Дальше занимался сборкой платы драйверов двигателя RAMPS 1.4
пользовался стандартной инструкцией : http://reprap.org/wiki/RAMPS1.4
могу добавить что если не уверены в своих силах по пайке smd компонент, то лучше заказывать уже собранную версию (~ +25$)

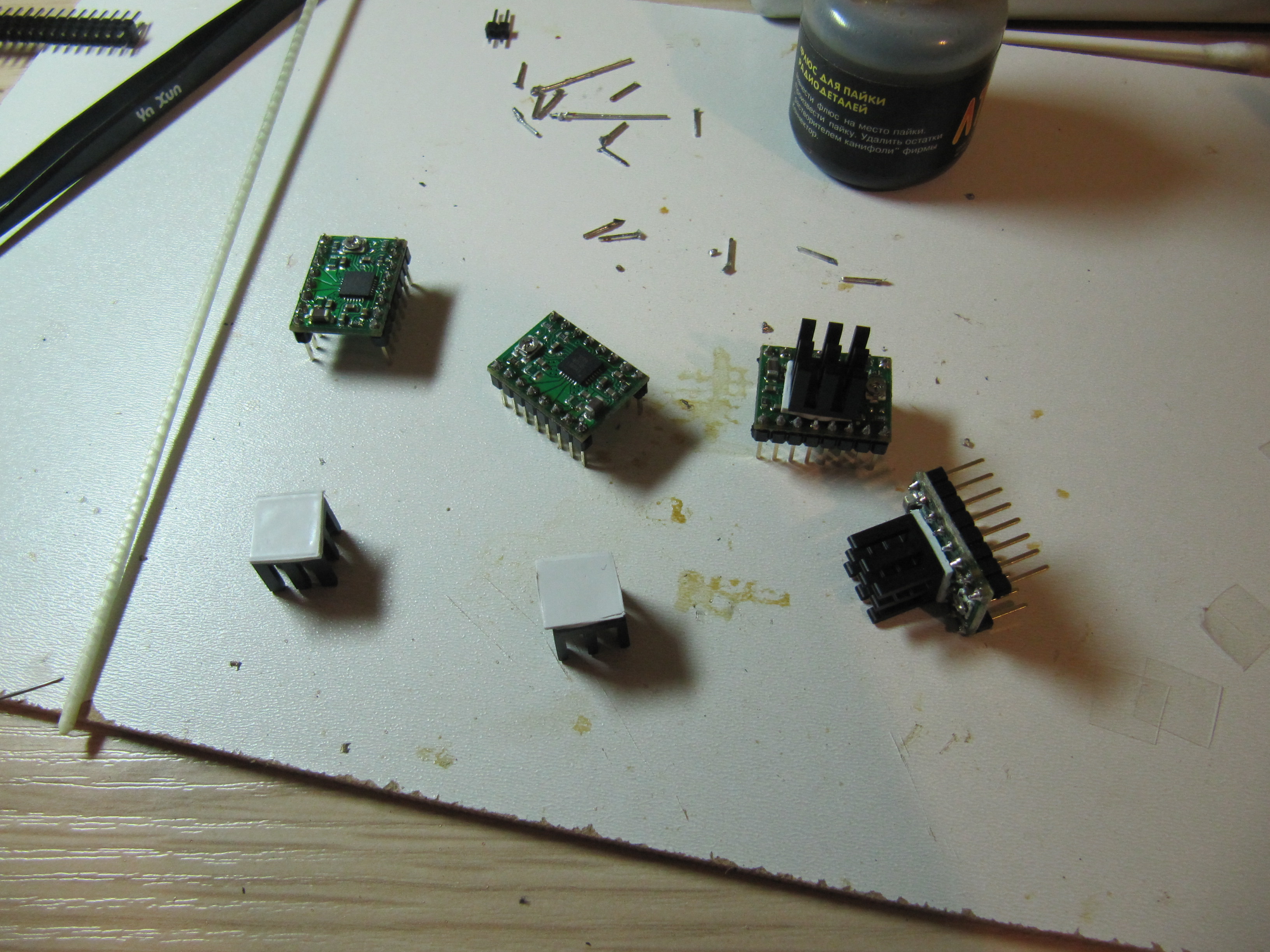

из неочевидных вещей: платку Arduino Mega нужно питать независимо (от разъёма или USB).Драйверы по регуляторам сразу лучше вывернуть в минимум (против часовой стрелки), по умолчанию у меня шаговики моментально перегревались и пропускали шаги спустя 1-2 мин работы.

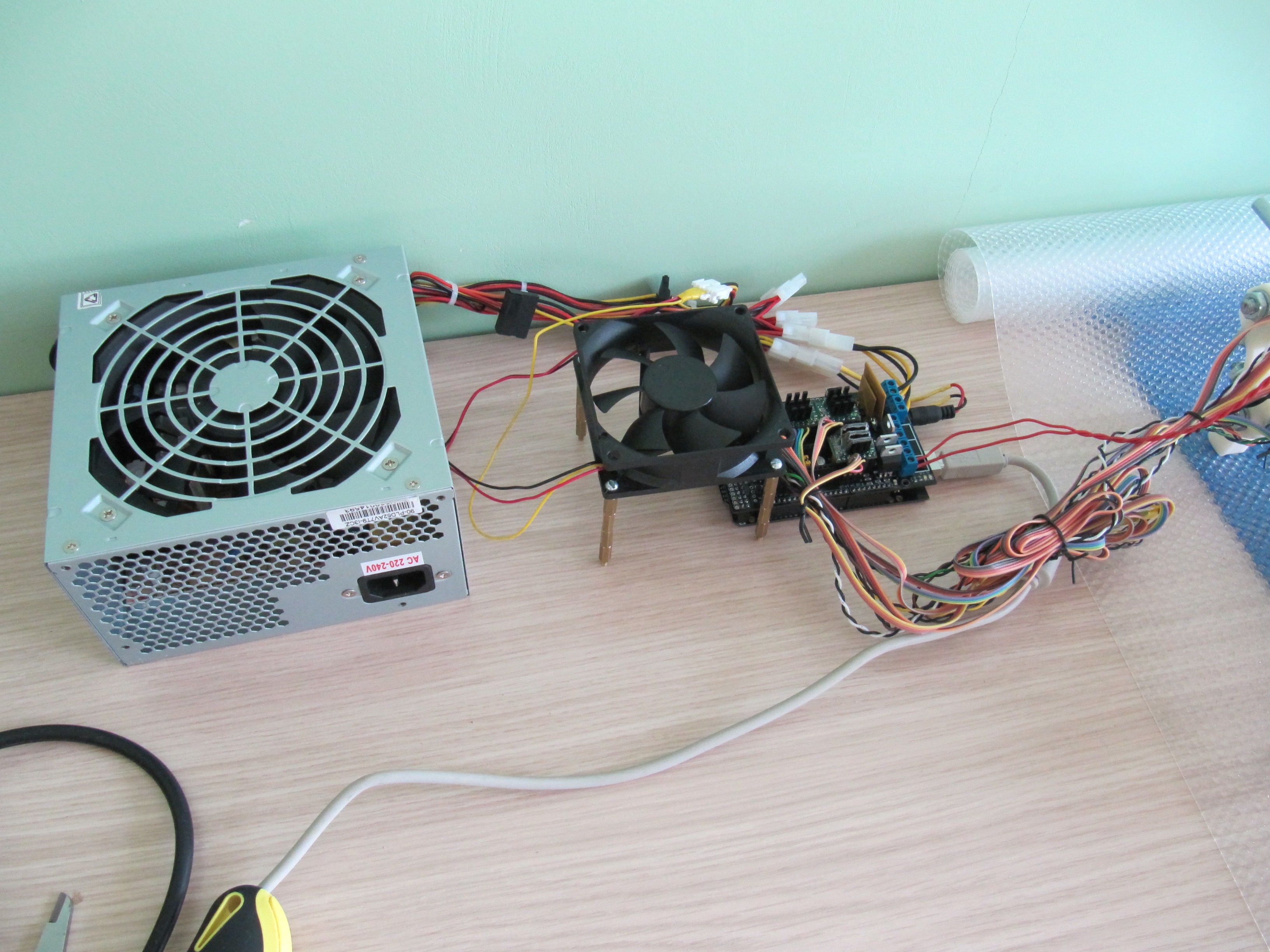

Драйверы сильно греются, радиаторы обязательны, и обдув желателен.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение FireFly » 09 фев 2012, 18:57

Сергей... без обид - пост "ниочем"
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 10 фев 2012, 01:54

:) не согласен
дело в том что в огромном количестве документации по теме я очень долго разбирался какие компоненты вообще нужны.
например такой простой вопрос термоэкструдер уже готовая вещь или к ней ещё что то нужно (оказалось нужна горячая голова)
ну и так далее.
обзорно, не углубляясь кому либо будет полезно.
а если нет, то и не страшно ;)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Aseris » 10 фев 2012, 02:22

На сколько шумный получился? есть ли вибрации при перемещении?
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение setar » 10 фев 2012, 10:10

Сначала шумел дико, после установки на мягкие ножки и снижения тока на шаговики - в соседней комнате спокойно спит малыш. Днем на фоне обшего шума даже с открытой дверью не мешает

Добавлено спустя 1 минуту 6 секунд:
Вибрации есть, буду бороться, опишу позже
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3D принтер RepRap Mendel Prusa - опыт заказа/сборки

Сообщение Piranha » 10 фев 2012, 10:39

Всем здрассте, может немного не в тему Прюша, но тем не менее, давно и с интересом наблюдаю за развитием этой темы, перелопатил кучу инфы о РепРэпо подобных принтерах, в конечном итоге тоже решил строить, но строить буду не Мендельсона а скорее всего нечто на основе Ультимэйкера, заказал валы, ремни и прочую железную фигню, сижу теперь ожидаю прибытия всего этого барахла из-за моря-океана ;)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва
