Боевой робот

Модераторы: 1970DenisT, Dmitry__

Re: Боевой робот

Сообщение 1970DenisT » 23 окт 2013, 03:36

Андрей, из тех трёх, только одна верхняя печатается или отливается. Нижние две детали просто не погасили. Они стандартные с наших роботов. А к ним надо пристроить разрушаемое тело.
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Боевой робот

Сообщение elmot » 23 окт 2013, 05:23

Вассав помнится дома формовал пластик вакуумом. Как-то у него было оч дешево и оч сердито.
У вас форма сложновата для таких вещей, но обдумать стоит.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Боевой робот

Сообщение Alex080969 » 23 окт 2013, 10:54

+1000
Однозначно надо упрощать конструкцию. Например не разрушаемый каркас в который вставляются разрушаемые пластины.
Ну и вам уже сказали - упрощать и осваивать либо формовку, либо литьё.
Кстате - а полное разрушение предусматривает разрушение серв и контроллера?
Может пойти ещё дальше? Предусмотреть разрушение аккумуляторов? Использовать не страйк а пневматику с металлическими шариками.
Или пульками
типа бронебойные


а это зажигательные


Ну и типа разрывные
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Боевой робот

Сообщение elmot » 23 окт 2013, 11:20

1970DenisT писал(а):
Есть ли идеи, из какого материала отливать корпуса в эти формы?

Пришла дурацкая мыслЯ, из чего - что-то типа дсп - опилки + клей. Или папье маше - по типу поддонов для яиц.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Боевой робот

Сообщение Angel71 » 23 окт 2013, 12:23

наф-наф это всё, льют специальные полимеры. это дороже штамповки, зато большой выбор материалов с различными свойствами и всё чудненько со сложными формами.
гуглиться/ютубится по "литьё" + "силикон", "полиуретан", "жидкий пластик",...
:) я уже давно облизываюсь на литьё, чичаз у китавайцев заказывать будет совсем не сезон (ну её эту перегруженую почту + в январе "гуляй страна на месяц") и можно будет выделить немного времени на эксперементы с литьём. там плин столько всяких полезностей можно сделать... +по цене это всё очень гуманно.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Боевой робот

Сообщение 1970DenisT » 24 окт 2013, 00:55

leprud писал(а):papercraft и подобное не помогут вам сделать 50+% корпуса?

картон гнуть и клеить это ручной труд получится. не сможем массово. и конструкция не жёсткая. хотя по вашей подсказке, нашли много роботов из картона, для заполнения сайта поделками из бумаги :good:
dccharacter писал(а):потом разобрать эти красивые детальки на плоские одинакового размера ...

Собственно весь корпус состоит из 7 деталей. Все простые, без отрицательных углов, что позволит их либо печатать, либо отливать и спокойно доставать из форм.
elmot писал(а):Вассав помнится дома формовал пластик вакуумом. Как-то у него было оч дешево и оч сердито.
У вас форма сложновата для таких вещей, но обдумать стоит.

Вакуум формовка как раз подойдёт для не разбиваемых корпусов. Обдумываем, пробовали даже делать детали, но там очень много ручного труда примешивается. Отформованную деталь надо вырезать из куска, сверлить нужные отверстия и всё это не даёт особой точности.
Alex080969 писал(а):Кстате - а полное разрушение предусматривает разрушение серв и контроллера?
Может пойти ещё дальше? Предусмотреть разрушение аккумуляторов? Использовать не страйк а пневматику с металлическими шариками.
Или пульками
типа бронебойные

Сервы и контроллеры конечно не будем рушить. Всё это защищено крепким слоем АБС пластика. Пойти дальше можно, но весьма дорогостоящее развлечение будет, если разрушать всё под ноль .. и надо ли? :)А вообще, роботов можно вооружить и травматикой, вот тогда будет совсем быстрое уничтожение :) Зрелищность будет не хилой. Осу 4х зарядную установить. Адреналинчик у играющих подзашкалит)))
elmot писал(а):Пришла дурацкая мыслЯ, из чего - что-то типа дсп - опилки + клей. Или папье маше - по типу поддонов для яиц.

Илья, мысля клёвая. Поддон из под яиц вполне может быть корпусом и красиво будет разлетаться. Вот только вопрос, как его формовать? В чём?
Angel71 писал(а):гуглиться/ютубится по "литьё" + "силикон", "полиуретан", "жидкий пластик",...
:) я уже давно облизываюсь на литьё, чичаз у китавайцев заказывать будет совсем не сезон (ну её эту перегруженую почту + в январе "гуляй страна на месяц") и можно будет выделить немного времени на эксперементы с литьём. там плин столько всяких полезностей можно сделать... +по цене это всё очень гуманно.

Спасибо, почитаем! :)

Если ещё есть какие-то наводки и подсказки, пните плиз в нужную сторону :)
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Боевой робот

Сообщение dccharacter » 24 окт 2013, 01:51

не, Денис, детали ИМХО очень непростые. Пусть их будет больше, но проще. Например поперечные балки - нужны ли они на детали? Может лучше закупить пластиковую трубку и из нее нарезать поперечин? Встанет вопрос как собирать - но он легко решается, если в пластине есть отверстие, с одной стороны приставляется трубка, а с другой внатяг пластиковый гвозь вставляется в эту трубку. В общем, смотреть конечно надо подробнее, но ИМХО можно намного все сделать технологичнее.

Добавлено спустя 2 минуты 34 секунды:
А на что-то такое смотрели? http://pr-systems.ru/izgotovlenie_plastmassov
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Боевой робот

Сообщение Angel71 » 24 окт 2013, 03:25

1970DenisT, информации тут
http://elastoform.prom.ua/product_list
http://www.osv.com.ua/ru/materials.html
http://ptfe-silicone.com/
не сильно много, но в общих чертах кое-что описано + можно названия материалов и фирм производителей подсмотреть. кста искусственный камень сейчас тоже модно выливать - очень дешево и практично. про камень это я к тому, что может захотите стены или ещё какие крупные (хоть ооооочень крупные) детали вылить.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Боевой робот

Сообщение robovan » 19 ноя 2013, 13:53

та делайте каркас, с навесными разрушаемыми пластинами!, вам же важно зрелищность?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Боевой робот

Сообщение dccharacter » 19 ноя 2013, 20:07

robovan писал(а):та делайте каркас, с навесными разрушаемыми пластинами!, вам же важно зрелищность?

Кстати да
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Боевой робот

Сообщение 1970DenisT » 02 май 2014, 22:10

Начали потихоньку отливку запчастей для Кибера четвёртого поколения.
Нашили много новых полиуретанов, позволяющих выдерживать столкновения роботов на скорости до 10 км в час без разрушений. Так же эти полиуретаны, обладают способностью поглощать энергию при прямом попадании шарика из другого робота без повреждения материала. При помощи литьевых технологий, появилась возможность делать корпуса для роботов любой сложности и любого дизайна, без потери прочностных характеристик.

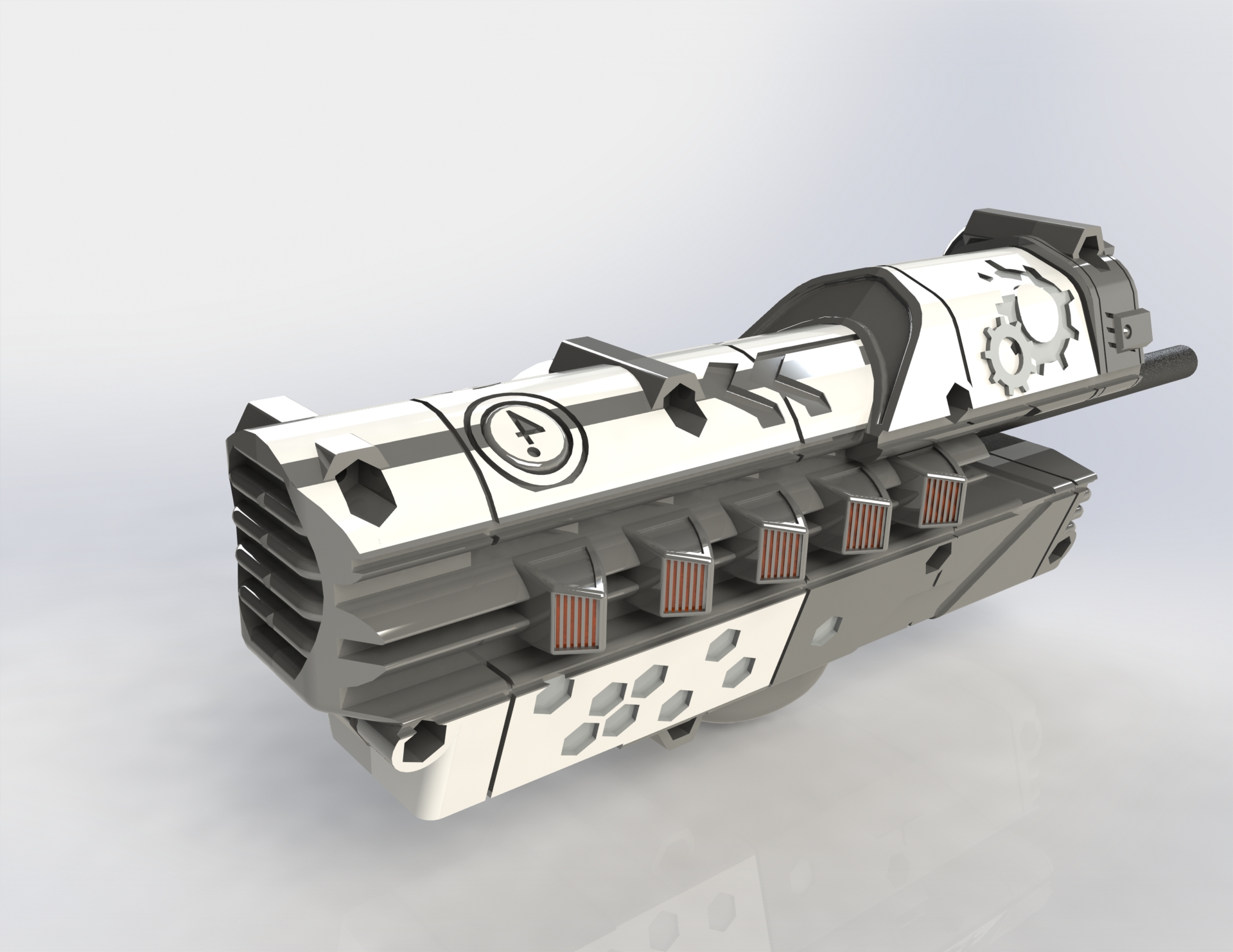

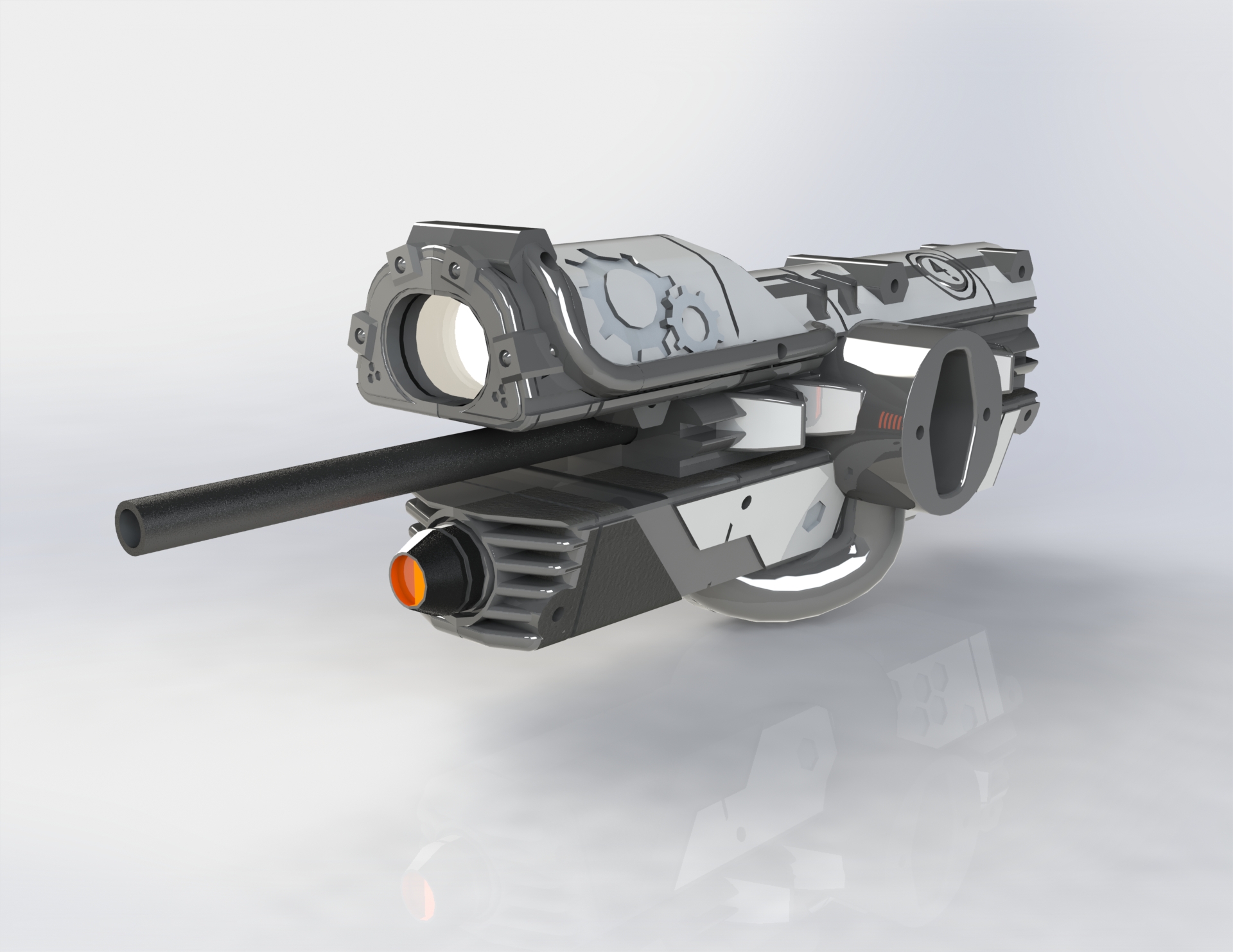

Разработали новый дизайн пушки.

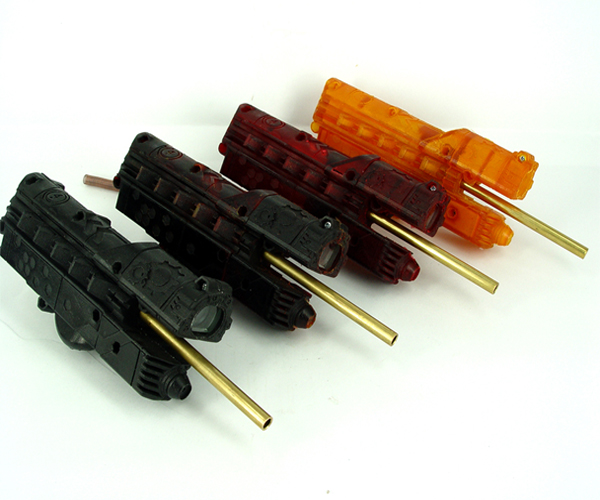

Полиуретан легко окрашивается его перед отливкой, что позволяет делать роботов разных цветов. Вот так выглядят уже отлитые новые пушки для роботов.

В кибер зоне испытали всё во время детских дней рождений. Полиуретан прекрасно выдерживает все вибрации и не разрушается от попаданий шариков.

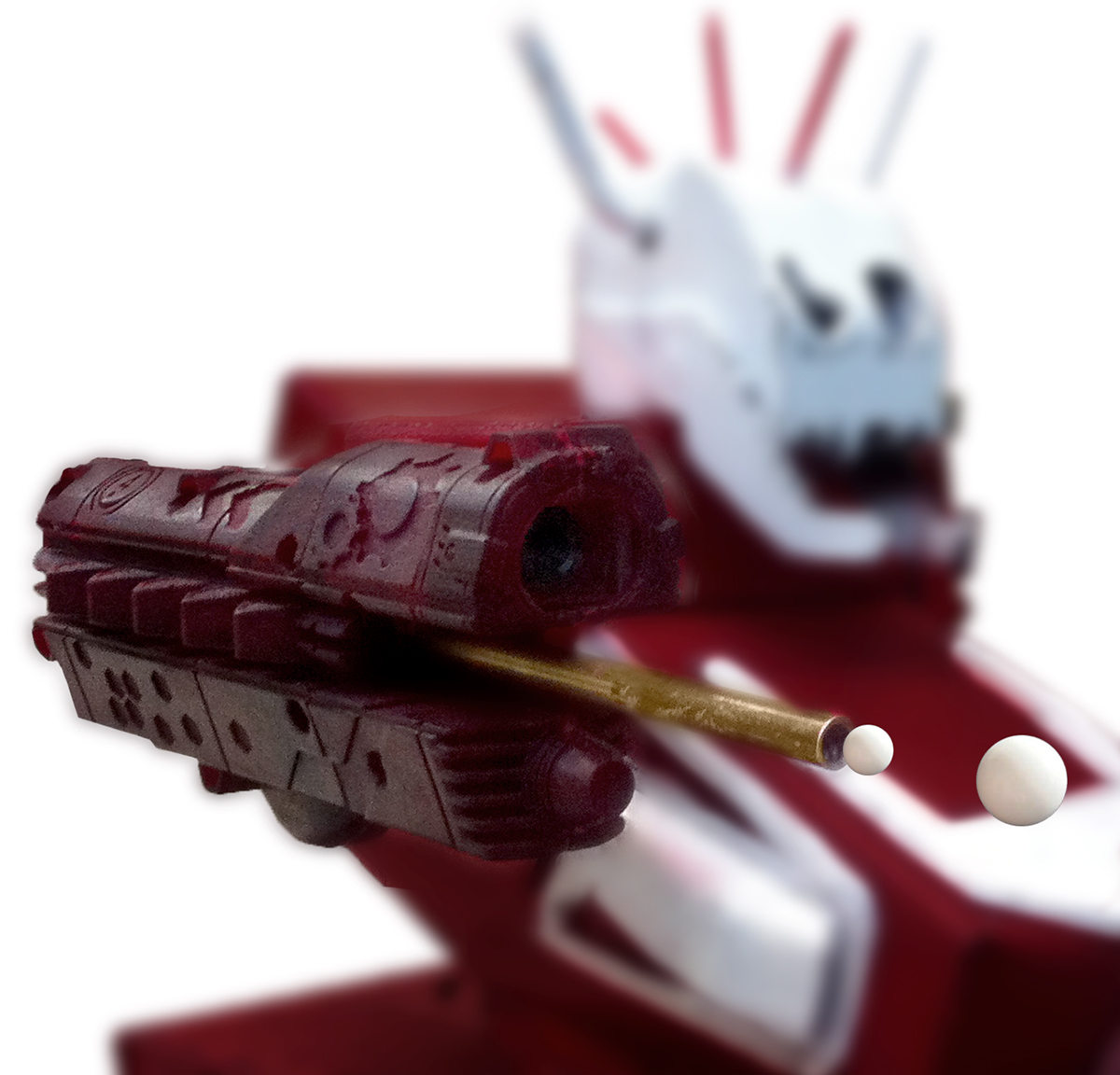

Вот так новый ствол выглядит на роботе. Новый дизайн самого робота ещё в разработке.

Так же был найден вариант для разрушаемых корпусов. Есть полиуретаны, по крепкости напоминающие хрупкое стекло. Т.е. при отливке всего робота из такого материала, он будет простреливаться на вылет.
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Боевой робот

Сообщение dccharacter » 02 май 2014, 22:42

класс!
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Боевой робот

Сообщение 1970DenisT » 02 май 2014, 22:52

Спасибо! :) Прислушиваясь к критике, все винты теперь глубоко спрятали, чтоб не портить дизайн, а все гайки вживляются внутри пластика. Очень удобна разборка и сборка. Теперь нужна только отвёртка без плоскогубцев :)
Аватара пользователя
1970DenisT

Сообщения: 321
Зарегистрирован: 02 янв 2011, 17:46
Откуда: Санкт-Петербург
Skype: Denis_t70

Re: Боевой робот

Сообщение Aseris » 03 май 2014, 00:57

А трубку-ствол спрятать не хотите? оно там не смотрится...
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Боевой робот

Сообщение Павел_Сергеевич » 05 апр 2015, 11:59

на счет разрушаемого корпуса это просто. броня в два слоя. внутренней крепкий, внешний из ювелирного воска. причем если в воск добавить масло и пластификатор (например глицирин) можно добится эфекта металла при попадании. воск можно взять белый и добавить алюминевой пудры, будет эффект алюминия. к тому же это возобновляемый материал! а внутренний корпус с эффектом трибухи робота. когда будет куски воска срывать что бы торчала якобы ды начинка.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei
