Так, надоело постоянное тро-ло-ло. Объявляем десятилетие изучения BLDC моторов. Взываю к духу учителя. Желающие присоединяются.



оглавление:
Теория
-Теория
-Аппноты, хаутушки, мануалы
-linvinus - подробно об управлении двигателем

Двигатели
-Двигатель бессенсорный высокооборотистый
-Двигатель сенсорный высокооборотистый
-Двигатель сенсорный низкооборотистый (в т.ч. и "удерживающий")
- перемотка BLDC под свои нужды
- самодельные BLDC

Контроллеры
-Самодельные контроллеры/драйверы
-Покупные контроллеры с перепрошивкой

Управление с ПК
-Управляющее ПО (контроль, измерения, настройка)

Механизмы на основе BLDC
- BLDC Сервоприводы

_________________
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.

Совсем другое дело
И все-таки ты не троллил, а не понимал. Как доказательство, твой вопрос:

Так вот, твой "кпд" (эффективность), как ни странно, но будет выше у двигателя, т.к. многополюсностью как раз и добиваются большей эффективности. Очень большие и мощные контакторы выгоднее делать или многополюсными или переходить на привод двигателем (ака многополюсный электромагнит), ибо однополюсный электромагнит становится слишком громоздким.


Вооооооот, я знал что тебе эта реплика не даст покоя, ради ответа на нее, наверно, ты и включил заднюю скорость
Уменьшение зазора мало влияет на кпд двигателя на постоянных магнитах. Т.к. эти магниты работают не как электромагнит с перпендикулярным перемещением ярма. В таком виде (электромагнит) магнитное поле убывает в 3 степени (или в квадрате?) от расстояния. А в двигателе магнит работает смещением относительно полюса (зазор постоянный). Усилие развиваемое магнитом довольно постоянно на расстояниях = поперечнaя длинa полюса - 25% длины этого полюса. А это большие расстояния (не соизмеримы с зазором).
Ну и главный ответ, зачем надо мне уменьшать зазор - только для увеличения обьема магнитов Больше обьем магнита - большее усилие развиваемое двигателем. Т.е. зазор - всего лишь показатель эффективности заполнения обьема магнитами

а потокосцепление не в счет..

_________________
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"

И круги пошли по луже, молодец

>А в двигателе магнит работает смещением относительно полюса (зазор постоянный)
Это не то, что мы наблюдаем в реальной жизни!

_________________
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.

Dmitry__ ты мне скажи: "ты про ток, то как воспринял 1А=1Кл/1сек?"
"Понимаешь, что перемещение зарядов в пространстве (со скоростью света ) и во времени есть пространственно-временное событие с причинно-следственными связями со всеми вытекающими отсюда последствиями?" это чисто риторический вопрос!

Ты по прежнему считаешь, что в постоянных магнитах сокрыта неиссякаемая космическая энергия?

Для примера, возьмем электродвигатель безколлекторный BLDC (или любой другой, абсолютно не критично) с выходной мощностью на валу 1 кВт и КПД 85%.
Для простоты примем, что есть только потери в тепло при «протекании» электрического тока по проводнику.
Ниже представлена схема распределения мощностей данного двигателя.

Приведем упрощенную схему.

В электродвигателе преобразование «Протекания электрического тока" во "вращение вала электродвигателя" происходит через электромагнитное взаимодействие (магнитное поле).
Доработаем схему:

Из схемы видно, что 1 кВт электрической мощности «превратился» в 1 кВт механической мощности через электромагнитную мощность.
Таким образом электромагнитное взаимодействие (магнитное поле) является всего лишь посредником превращения мощности из электрической в механическую. КПД такого «преобразователя» в данном конкретном случае 100%.

Энергия из ни от куда не берется и в никуда не девается. Энергия из постоянных магнитов статора или ротора никуда не расходуется . Она берется из источника электрического тока.
И хоть килограмм магнитов насыпь в двигатель, хоть 5 кило. Хоть два полюса, хоть 24. Факт в следующем: если надо на выходном валу электродвигателя 1 кВт механической мощности, то 1 кВт электрической мощности из источника тока на это и израсходуется + потребуется еще мощность на потери.
Все что ты можешь сделать - это снизить мощность на потери.

В реальном электродвигателе момент на валу меньше, чем электромагнитный. Почему?

_________________
«Сон разума рождает чудовищ»

Попробуйте ЕГЭ по физике и математике на Яндексе.

_________________
Читайте !

Спасибо
Так и сделал. Только что зашел и сдал курс физики по постоянному току - все ответы правильные
Кстати самый первый вопрос как раз про ток и про время
http://ege.yandex.ru/physics/question/A12/1/

_________________
«Сон разума рождает чудовищ»

Вот это дело!

_________________
Читайте !

Маразм крепчал, шиза косила наши ряды


Какое отношение это имеет к протеканию электронов в проводнике?


Я по-прежнему щетаю, что на удержание магнитного поля энергия не расходуется. И пример с магнитом привел тебе в доказательство. Кста, поляризованное реле с 2-мя фиксир. состояниями может бесконечно долго удерживать контакты (создавать усилие), не тратя энергии. Бред с картинками (не лень рисовать?) и умозаключениями скипаю. Тужься, тужься, начинает выходить
Кста. ты обещал себе наказание за глупый троллинг. Будь мужиком, пожалуйся на свое сообщение, попроси админа влепить тебе предупреждение. Я думаю, он удовлетворит твою просьбу...

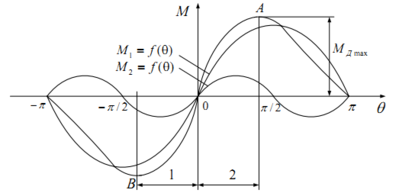

Вот тебе картинка - угловые характеристики неявнополюсной и явнополюсной синхронной машин:


Скажи мне:
1) где здесь на графике усилие постоянно?
2) что за угол такой ТЕТТА?
3) где здесь электромагнитные моменты неявнополюсной и явнополюсной машин, реактивный момент?
4) где двигательный и генераторный режимы?
5) где устойчивое состояние, а где неустойчивое?
6) какой угол используется у реальных синхронных двигателей?

Подсказки:

_________________
«Сон разума рождает чудовищ»

Госпадя, наполеон, поправь треуголку
Раздроби свою синусоиду на количество переключений обмоток блдц машины. Выбери оптимальный угол переключения обмоток (как в жизни), посмотри на каком промежутке графика будет стабильное усилие. Хватит бредить. Ты не понимаешь того чего сам постишь. Такие глупые вещи люди сами проверяют без гуглений, ибо свой опыт бесценен. Возьми коллекторный двигатель, разбери его, убери из него щетки, подпаяйся к нужным ламелям коллектора, выведи провода наружу, на вал поставь метку относительно любого полюса ротора, на корпусе двигателя отметь расположение магнита статора, собери обратно двигатель. Подай напряжение на ротор, возьми безмен, замеряй усилие двигателя при разных углах ротора.

ПЫСЫ: Задолбал тупить, где твое наказание?

все с тобой ясно, что я про фому, а ты про ерему, а все про одно и тоже.
Взял коллекторник простой и все как ты сказал сделал
Смотри внимательно

На показанной картинке cила F1 при угле Альфа=90гр. будет пытаться выталкивать проводник с током с ротора вверх по рисунку, а вот участвовать во вращении ротора она не будет и F2=0.
Во вращении ротора участвует сила F2.
При разных углах поворота ротора будет разное усилие F3 (момент M=F3*L) на валу двигателя.
Ферштейн?

_________________
«Сон разума рождает чудовищ»

И опять нарисован бред. Магниты статора (в таком виде - малополюсность) должны повторять форму ротора. Не знаю про какого ты Ерему, но ты опровергаешь очевидные вещи: коллекторный мотор имеет равномерный момент. Если бы это было не так, то мотор при работе создавал бы большие акустические шумы (пульсации момента). А в твоей картинке надо учитывать колич. переключений обмоток при смещении магнита на один полюс. В блдц моторе магнит проходит 1 полюс за 6 переключений обмоток. Если ты на своей картинке замеришь расстояние одного полюса и разделишь его на 6, то получишь отрезок синусоиды, который на пологом скате/фронте даст практически линейный участок.
Садись, два, низачот.

Добавлено спустя 2 минуты 8 секунд:
Чтоб ты не передергивал Фом и Ерем, базар идет о твоих умозаключениях про то что ты отквотил:

cила F1 при угле Альфа=90гр. наверно нулю будет равна. А вращающий момент по учебнику физики. и sin90 = 1

_________________
Читайте !

Ссылка на проект использования BLDC мотора в качестве мотор-колеса http://diydrones.com/profiles/blogs/bru ... rive-rover (подсказал Мур)
ничего необычного но пусть будет.

я так и не понял зачем он использовал аналоговые датчики, если потом всё равно использует 6ступенчатое переключение транзисторов.
сигналы с датчиков такие же как у меня
на малых оборотах он использует разомкнутое управление (режим шагового двигателя).
