Re: LED кубик 5*5*5

Сообщение legion » 25 ноя 2011, 15:52

Не, целому слою светить одновременно там вроде ничего не мешает. Неужто при свечении 1/5 времени нормальная яркость получается, пусть даже и импульсным током?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: LED кубик 5*5*5

Сообщение boez » 25 ноя 2011, 16:57

Не, ну 1/5 это вполне нормальный режим свечения, скажем на обычном семисегментном индикаторе в 6 знакомест светодиоды запитаны 1/6 времени, и яркость нормальная. Вот 1/25 это уже перебор.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: LED кубик 5*5*5

Сообщение Angel71 » 25 ноя 2011, 18:15

legion, чего гадаем? или сложно подсчитать средний ток? :) поправка на ветер, на всякий случай - на маленьких частотах это стробоскоп.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: LED кубик 5*5*5

Сообщение legion » 25 ноя 2011, 22:02

10 мА при включении, 2 мА средний?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: LED кубик 5*5*5

Сообщение Angel71 » 26 ноя 2011, 02:41

хз, что такое "при включении" и зачем вам это нужно. условно, при 2ма в среднем светодиод и будет светить на 2ма. какой у вас светодиод знаете только вы, а телепаты в отпуске.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: LED кубик 5*5*5

Сообщение legion » 26 ноя 2011, 11:33

У меня никакого светодиода нет. А у автора - синий, резистор 200 Ом и 5в питание. При включении - имею в виду в течении 1/5 времени когда он светит.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: LED кубик 5*5*5

Сообщение Angel71 » 27 ноя 2011, 11:34

смотрм даташит на светодиод и видим, допустим:
- прямое напряжение (Vf) 5в
- прямой ток (If) 20ма
- пиковый (ака импульсный) прямой ток (Ifp) 200ма при скважности 10, частота 1кГц. или будет так написано "pulse of 1/10 duty and 0.1 msec width" или "1/10 duty cycle 0.1ms pulse width"
берём один светодиод и проделываем следующие варианты:
- подали 5в и 20ма
- опять 5в и 20ма, шимим с частотой, допустим 32кГц и меняем скважность как пожелаем
- 5в, шимим с частотой 500Гц, скважность 10%, ток 100ма
- 5в, шимим с частотой 1кГц, скважность 20%, ток 45ма
- 5в, шимим с частотой 1кГц, скважность 10%, ток 180ма
- ...
:) улавливаем мысль. если не получается, изучаем в сети до победного, что такое "импульсный режим". потом смотрим даташит на светодиод, считаем частоты и ток для 5ти светодиодов и отвечаем на свой же вопрос "Неужто при свечении 1/5 времени нормальная яркость получается, пусть даже и импульсным током?".
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: LED кубик 5*5*5

Сообщение legion » 27 ноя 2011, 12:36

Спасибо, посмотрю внимательнее.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: LED кубик 5*5*5

Сообщение bartik226 » 01 дек 2011, 21:48

а какие фюз нужно ставить?
bartik226

Сообщения: 66
Зарегистрирован: 06 ноя 2011, 01:32

Re: LED кубик 5*5*5

Сообщение Ant0ny » 11 янв 2012, 16:31

На этот Новый Год построил такую же штучку.
Правда, не совсем такую. Схема и прошивка те же, но захотелось сделать немного по-другому.
В общем, вдохновленный конструкциями Kimio Kosaka http://www.geocities.jp/arduino_diecimila/obaka/project-7/index_en.html (вроде на форуме была ссылка, но я что-то не нашел) и развивая MegaBIZONовские (респект!) идеи скрепкоразгибательства -загибательства -паятельства, соорудил вот такое:

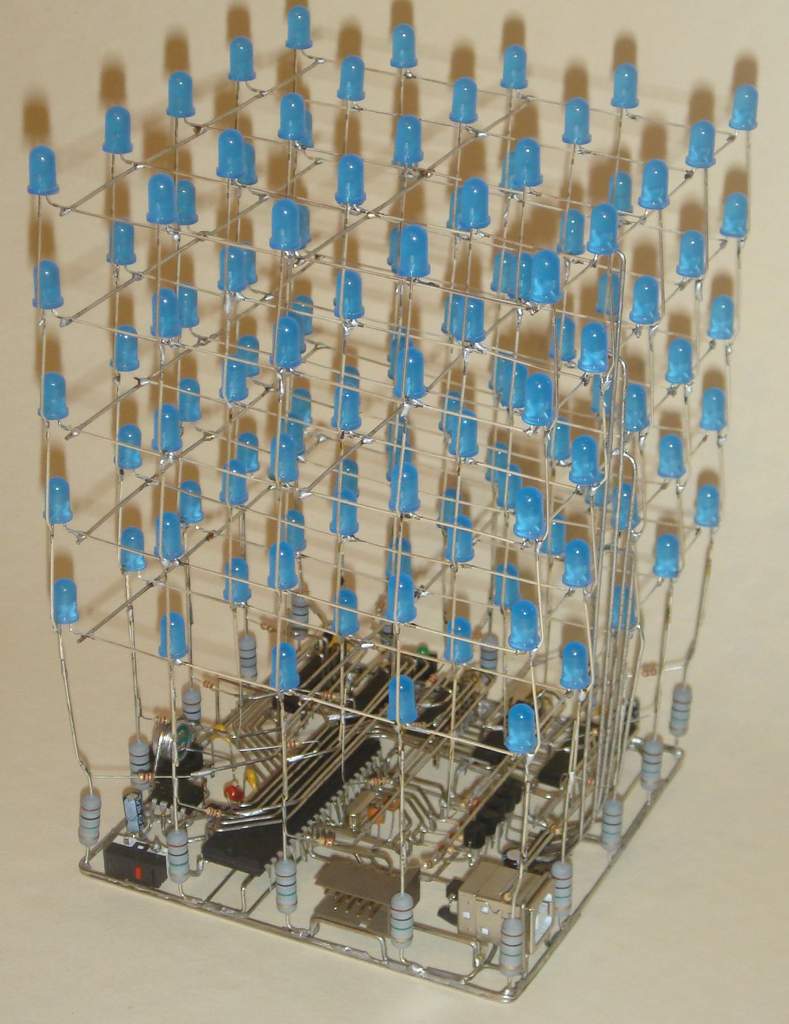

Общий вид

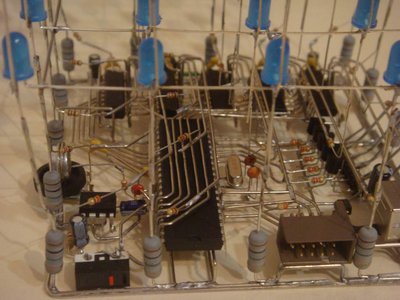

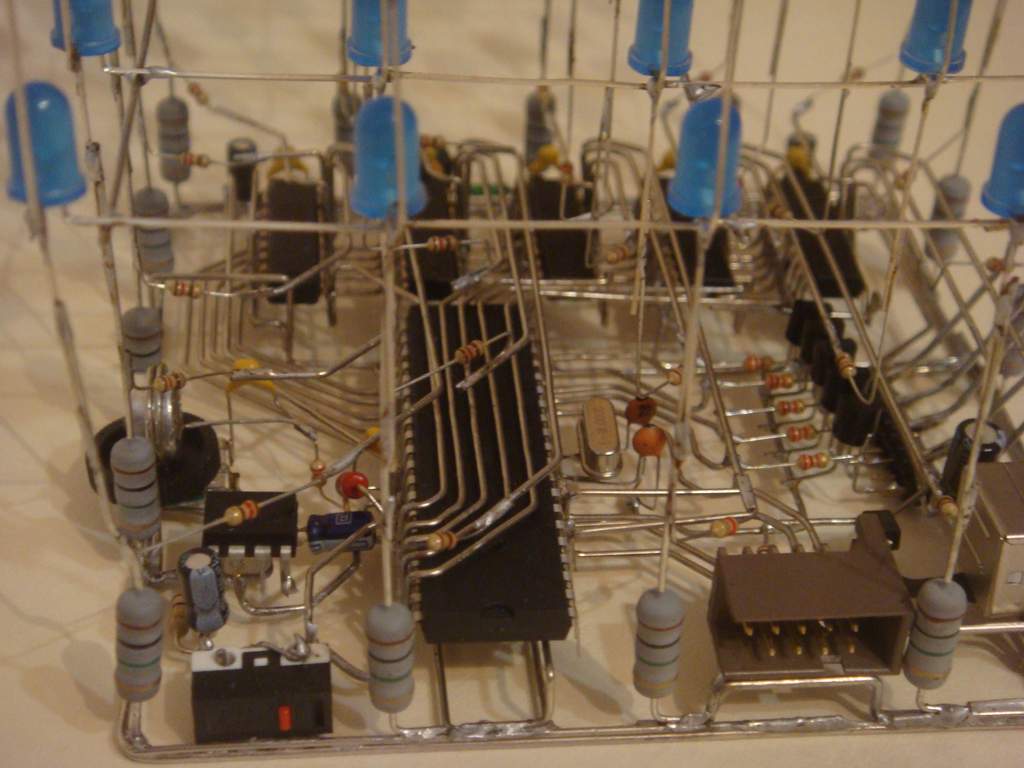

Контроллер крупно

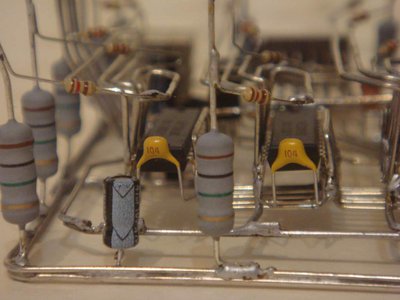

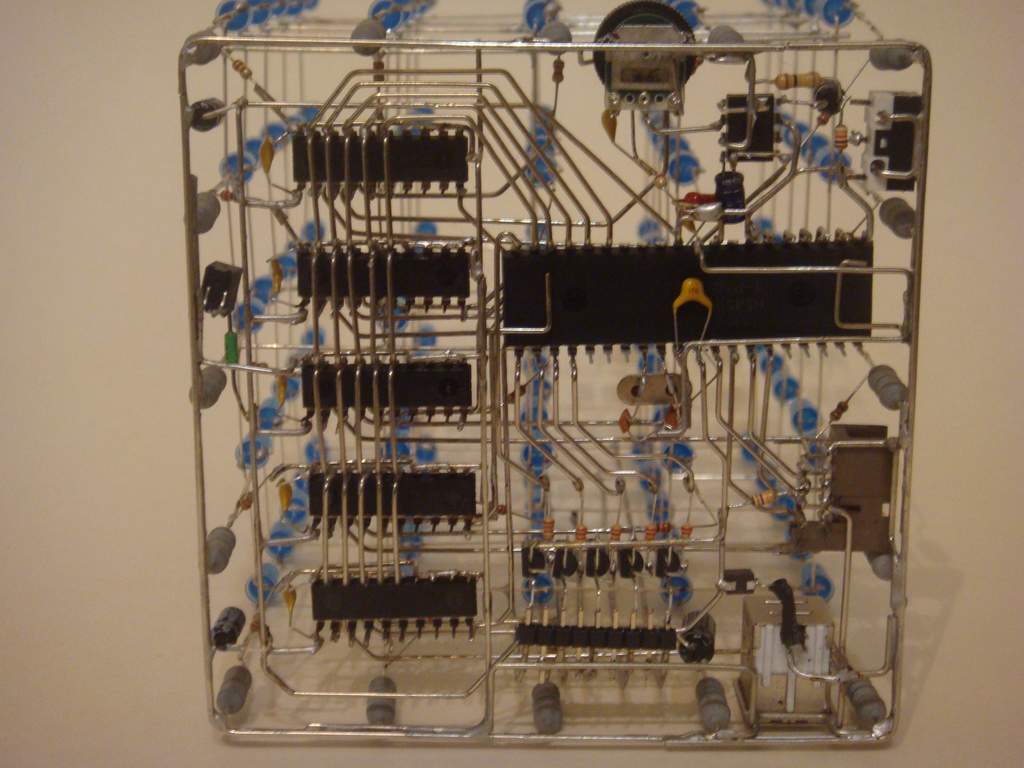

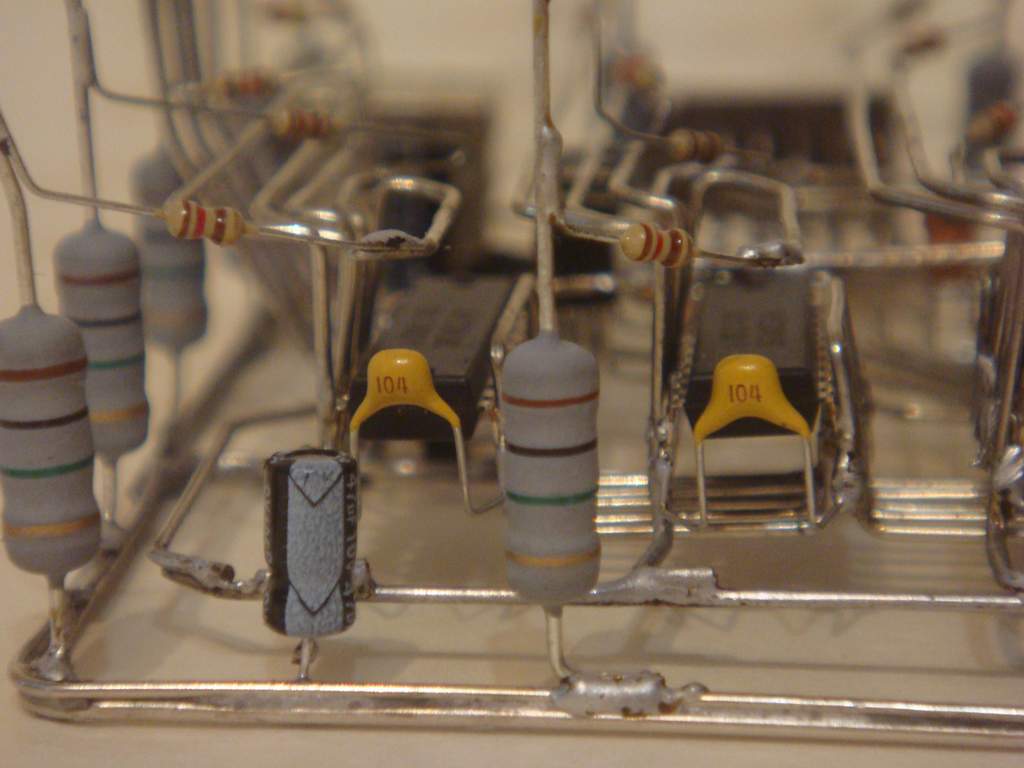

Вид снизу

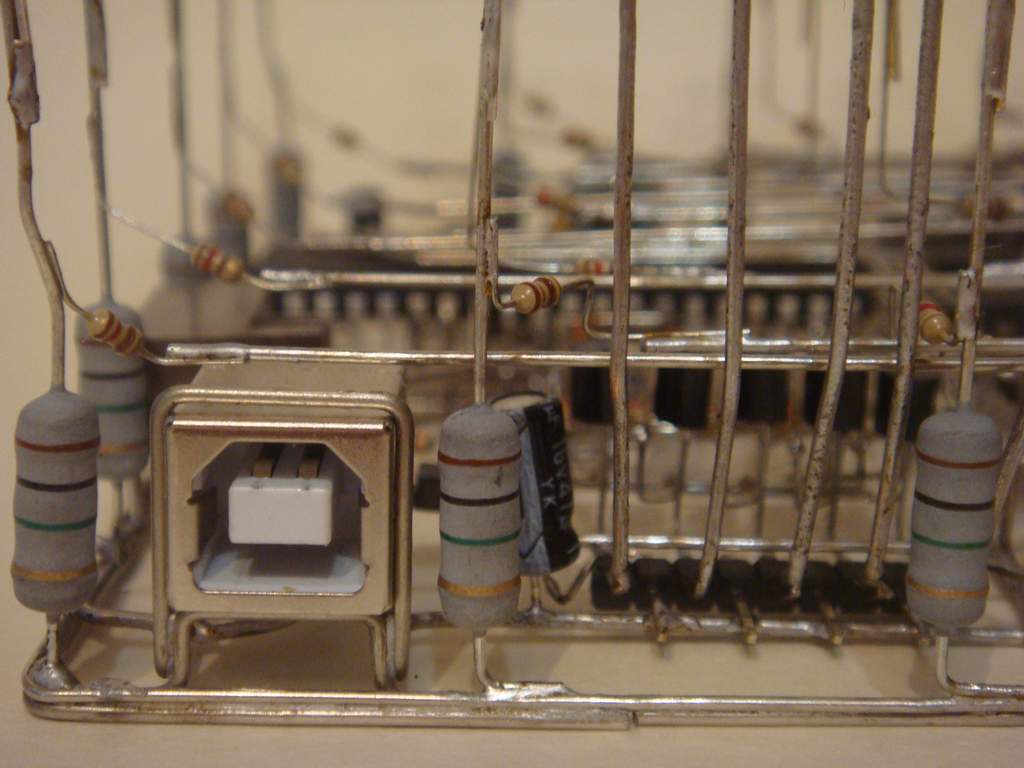

USB-разъем для питания


Немного только запутался в архиве projekt, и залив в контроллер прошивку 1.hex, не мог понять, почему оно так мигает. Уже думал, что пожег порты (местами паять было очень неудобно и получалось не с первого раза). Потом понял, где рабочая прошивка, залил, и возрадовался! :D

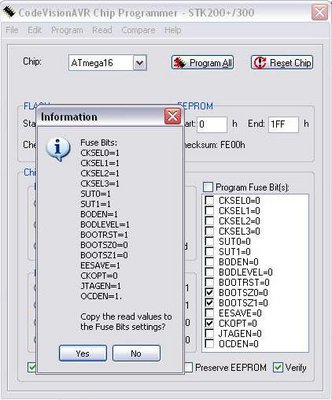

А фьюзы, к стати, я ставил такие:
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: LED кубик 5*5*5

Сообщение SkyStorm » 11 янв 2012, 17:17

Круто!!! И по технике и по дизайну!!!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: LED кубик 5*5*5

Сообщение Dmitry__ » 11 янв 2012, 17:54

очень круто! А MegaBIZON запатентовал скрепки? :)
Аватара пользователя
Dmitry__

Сообщения: 6016
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: LED кубик 5*5*5

Сообщение CiSi » 11 янв 2012, 18:35

Круть, а видео будет?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: LED кубик 5*5*5

Сообщение =DeaD= » 11 янв 2012, 19:47

Очень круто! :) скоро на ARM будут девайсы на весу собирать :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: LED кубик 5*5*5

Сообщение NeON79 » 11 янв 2012, 20:41

5 баллов! Скажите, а сложно вот такие объёмно-проволочные схемы паять? Какой-то стапель использовался? В общем, если можно (можно в отдельную тему) - мануал по изготовлению таких вот плат.
Заранее огромное спасибо!
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН
