Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 30 сен 2012, 19:00

ты б знал как он люфтит :o Изображение
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 30 сен 2012, 19:49

дык это тады не станок, и ваще такую работу на токарнике надо делать-в заднюю бабку-патрон, в патрон-сверло, сверло берём новое, и будет тебе более-менее ровно :D
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 30 сен 2012, 20:57

купи моему токарнику помещение и мотор, тогда будет ровно :D
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 02 окт 2012, 20:22

http://www.animatedengines.com/gnome.html ротативный двигатель :%)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 02 окт 2012, 21:12

да, точно. калеп - это переделанный и улучшеный французский гном
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 02 окт 2012, 23:27

вот так и не разглядишь поначалу, где у ротативного выпускные клапана запрятаны ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 03 окт 2012, 18:33

MegaBIZON писал(а):вот так и не разглядишь поначалу, где у ротативного выпускные клапана запрятаны ))

впускной в поршне, а выпуск в башке :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 03 окт 2012, 21:49

вот-вот
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 05 окт 2012, 12:39

я тут опять к паровикам возвращаюсь) только к более крутым, у них мощность и КПД больше ДВС, двиг черпает энергию из атмосферы! угадайте что это? а потом будут фотки :wink:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 05 окт 2012, 18:58

паровой атмосферник :lol: :lol:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 05 окт 2012, 21:49

что ты ржож конём? :crazy:
эх вы! почему для вас существуют только водяные паровики?
авиамоделисты ещё в советском союзе (и не только) летали на таких!!!!
вот пример в журнале
http://publ.lib.ru/ARCHIVES/M/''Modelist-konstruktor''/_''Modelist-konstruktor''_1980_.html скачивайте 11 номер и забивайте в дежавю страницу 38 !!!

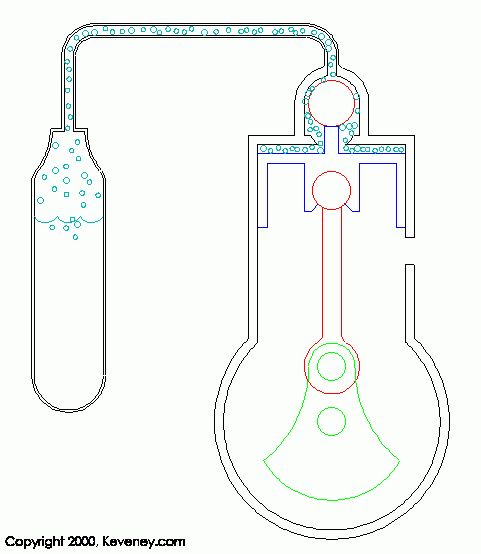

вот один из них
видео такого двига

фазы газораспределения
----------------------------------------------------------
а теперь мой вариант) только пока он на сжатом воздухе :) скоро сделаю винт, нормальный картер и балонку :crazy:
детальки
картер пробный) с виду ужасен) шатун я поменял на более ровный)
а теперь видео!

а рядом стою я и еле-еле успеваю накачивать мотору воздух :D
ну и что скажите? :crazy:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Doktor » 05 окт 2012, 22:04

Sergei3090 писал(а):черпает энергию из атмосферы!

Про атмосферу ошибочно сказано. А вы случаем не по этому списку идёте? :D http://habrahabr.ru/post/138370/
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 06 окт 2012, 09:59

а такой то! :) тож думал такого паровичка зомутить, да чо-то руки не дошли :pardon:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 06 окт 2012, 11:44

Про атмосферу ошибочно сказано. А вы случаем не по этому списку идёте? :D http://habrahabr.ru/post/138370/

Doktor, а вот как раз и правильно, ведь при давлении 56атм которое в балончике, СО2 находится в жидком виде из-за динамического равновесия. а так при падении давления начинается кипение, будь бы балон в вакууме то температура бы упала ниже температуры кипения, а так она поддерживается атмосферной темпрературой, да и если греть цилиндр двиго то возратает мощь, на то и рёбра :wink:
я перед тем как создать тщательно изучаю 8)

я иду по исторической линии, иногда повторяюсь конечно, но всё же :)

Plastilinstyle
, он же проще водяного золотникового, кстати можно и на водяном паре питать :wink: только запускается в обе стороны вращения и шумит громче, но это следствие неправильного газораспределения.... у меня ранний выпуск (аж на половине почти хода) и широкий впуск (70 град.), но это я исправлю :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 06 окт 2012, 15:17

а зачем двигу на картинке изгибание паропровода? :oops:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург
