очередная бешенная коробка

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

очередная бешенная коробка

Сообщение сеня » 11 ноя 2008, 20:48

создавалась как игрушка детям ,аполучилось вот что http://files.mail.ru/VPV2E5но ето мне кажется только начало
Последний раз редактировалось сеня 12 ноя 2008, 01:46, всего редактировалось 4 раз(а).
Аватара пользователя
сеня

Сообщения: 77
Зарегистрирован: 18 авг 2008, 23:42
Откуда: королев
Skype: senia2210

Re: очередная бешенная коробка

Сообщение hudbrog » 11 ноя 2008, 21:06

Зачет... но я бы видео все же на ютуб выложил, чтобы удобнее смотреть было )
А гусеницы из чего? дверные петли? Моторы - стеклоочестители?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1567
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: очередная бешенная коробка

Сообщение сеня » 11 ноя 2008, 22:10

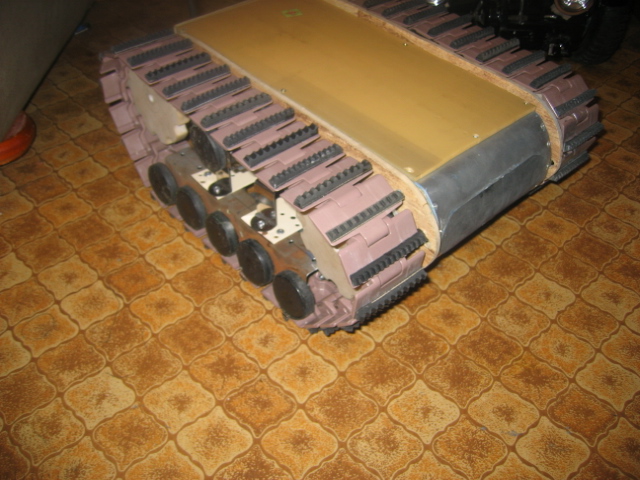

моторы стеклоподемники от японца,а гусеницы-такая транспортерная лента только резинки грунтозацепы приклеил и все

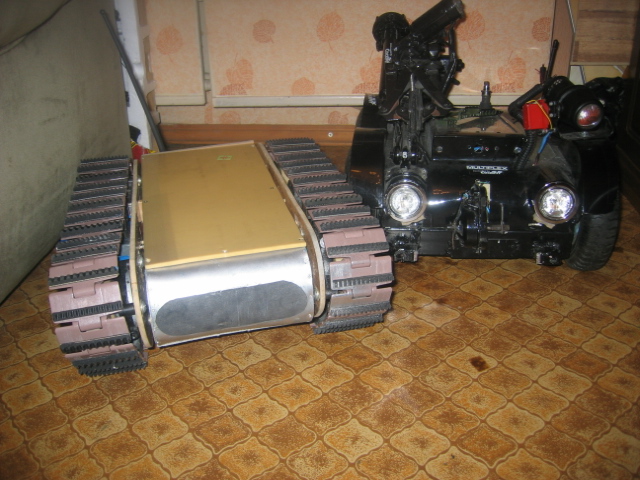

полуфабрикат
Вложения
армия монстров для захвата мира растет
Аватара пользователя
сеня

Сообщения: 77
Зарегистрирован: 18 авг 2008, 23:42
Откуда: королев
Skype: senia2210

Re: очередная бешенная коробка

Сообщение Mamed » 12 ноя 2008, 01:56

А вот эта такая транспортерная лента - все же что ето такое? Хотелось бы поподробнее.
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: очередная бешенная коробка

Сообщение сеня » 12 ноя 2008, 02:09

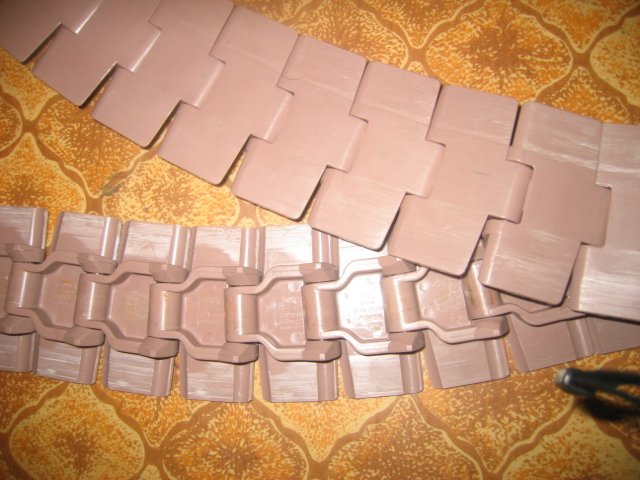

лента от транспортера кажется с каковато разливочног завода,транспортер таскал бутылки или типо того ,где еще такую взять незнаю сам сп--- вобщем вот она
Аватара пользователя
сеня

Сообщения: 77
Зарегистрирован: 18 авг 2008, 23:42
Откуда: королев
Skype: senia2210

Re: очередная бешенная коробка

Сообщение MegaBIZON » 12 ноя 2008, 06:48

Здуреть моно...

А и скока эта грушка уже детей передавила?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6091
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: очередная бешенная коробка

Сообщение Digit » 12 ноя 2008, 09:20

Монументально! :D
:good:

еще б ребенка для масштаба в кадре...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: очередная бешенная коробка

Сообщение Arsen » 12 ноя 2008, 09:26

Что-то тут недоработано (c) Чародеи

А, понял...
Не хватает двух рядов кресел и поручней для держания во время движения.

Интересно, какие на моторчиках батарейки и на сколько хватает?
Железный Феликс: http://ironfelix.ru
Arsen

Сообщения: 110
Зарегистрирован: 11 окт 2004, 20:41
Откуда: Березники

Re: очередная бешенная коробка

Сообщение =DeaD= » 12 ноя 2008, 09:50

Моторчики жрут в маршевом режиме думаю ~3А, соответственно 4 мотора => ~12А, значит аккума 12В*14Ач хватит на примерно час езды без учета питания всего остального (обычно пренебрежительно малая величина). Вполне нормальные показатели.

Добавлено спустя 1 минуту 2 секунды:

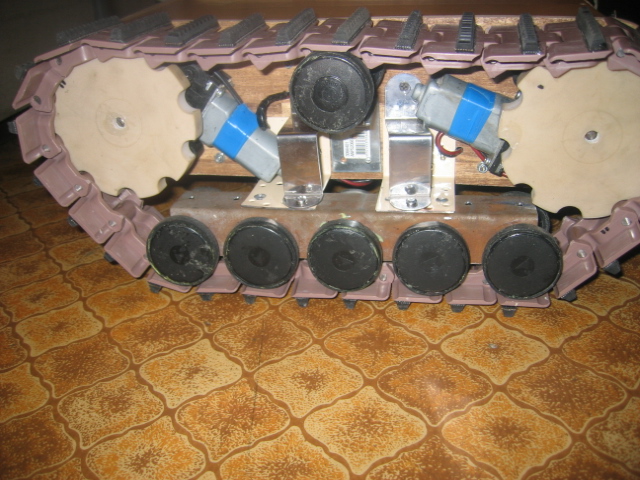

Шестерни приводные крепятся прямо на вал двигателя без подшипников? Вся боковая нагрузка прямо на вал идёт?

Добавлено спустя 45 секунд:
А по 1 двигателю на сторону не хватило изначально?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: очередная бешенная коробка

Сообщение сеня » 12 ноя 2008, 11:04

12112008_PC.rar
(654.97 КиБ) Скачиваний: 181
-вомне 95 кг +чумадан с инструментом .да иакб в таком режиме день отработали-18ач,поручни действительно непомешалибы уж больно она бешенная,шестерни к сожалению действительно прямо на валу все делалось на скорую руку.Дети славо богу целы .а вот я при первом запуске пострадал неслабо царапины и синяки от протектора палец затянутый между приводной шестерней и траком .,собирал проводку что то попутал и эта НЕЧИСТЬ бросилась на меня со стола и уронила напол -гадина,В будующем планирую немного переделать базу и сверху еще какой нибудь фигни нацеплять -манипулятор может или чтото другое там видно будет,кстати весу в нем всего 15кг посравнению с первой конструкцией просто дистрофик :Yahoo!:
Последний раз редактировалось сеня 12 ноя 2008, 11:19, всего редактировалось 1 раз.
Аватара пользователя
сеня

Сообщения: 77
Зарегистрирован: 18 авг 2008, 23:42
Откуда: королев
Skype: senia2210

Re: очередная бешенная коробка

Сообщение Digit » 12 ноя 2008, 11:09

день отработать на 18ач - это как-то много... :shock:

а коробка, блин, и правда бешенная! :D
:good:
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: очередная бешенная коробка

Сообщение FireFly » 12 ноя 2008, 11:14

респект, зачетный коробок :good:
гусенички прям заинтересовали, где бы прикупицо...
маркировку двигунов озвуч кстати :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: очередная бешенная коробка

Сообщение сеня » 12 ноя 2008, 15:07

двигатели к сожалению неопознанны. День имеется ввиду неполные 24 часа , но в сумме часа3-4 :)

Добавлено спустя 25 минут 46 секунд:
12112008(001).rar
(1.56 МиБ) Скачиваний: 148
12112008(002)_PC.rar
(1.19 МиБ) Скачиваний: 120
Аватара пользователя
сеня

Сообщения: 77
Зарегистрирован: 18 авг 2008, 23:42
Откуда: королев
Skype: senia2210

Re: очередная бешенная коробка

Сообщение Mamed » 12 ноя 2008, 18:43

Гусеницы действительно то что надо, блин, ну наверника же у них есть какаето маркировка. Ведь если их делают для лимонадно-пивных заводов то значит серийно, значит можно их достать.
Аватара пользователя
Mamed

Сообщения: 123
Зарегистрирован: 05 ноя 2008, 18:52
Откуда: Ростов-на-Дону
прог. языки: ASM для МК

Re: очередная бешенная коробка

Сообщение yak-40 » 12 ноя 2008, 21:06

Даааа....
Классная штуковина.
Такая не только тапочки принести может, но и пиво вместе с закуской :beer:
Респект!!!!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
