Машинка

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Машинка

Сообщение CamAvt » 26 апр 2014, 19:36

Всем привет!
Задача сделать машинку на ардуино с управлением от телефона на андроиде через синезуб.

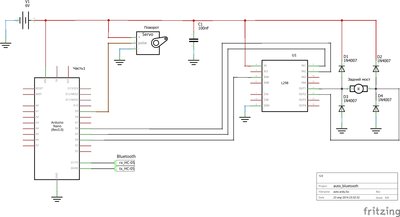

Во вложении схема. Вопрос.
Будет ли работать?
Комплектующие пока не пришли, решил заняться схемой и ПО.
Вложения
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: Машинка

Сообщение avr123.nm.ru » 26 апр 2014, 22:49

6 вольт наверно мало для ардуины, возможно лучше диод поставить 4148 и конденсаор 470-1000 мкФ - будет около 5 вольт и чуть ниже при разряде батареи.

Рекомендую вам наборчик специально для таких примочек созданный! CC2541DK-SENSOR

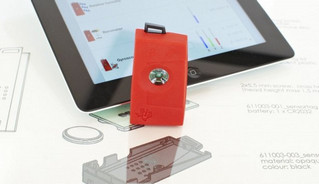

BlueTooth Low Energy BLE - CC2541DK-SENSOR TAG - Новый и интересный стартовый набор, на плате 57x15 мм расположены: ИК датчик температуры TMP006, акселерометр, гироскоп IMU3000, магнетометр MAG3110, датчик влажности SHT21 и датчик давления T5400 - может несколько лет работать от 1 батарейки CR2032! Супер интересные проекты! Специально для работы с мобильными платформами iOs и Android - вот самолет управляемый с iPhone или измеритель температуры чашки с напитком, термостат для бытовой плиты измеряющий температуру посуды в которой готовится еда, брелок на ключи - строительный уровень, фиксатор параметров движения спортивного снаряда, частей тела и масса других идей! Быстрый старт BlueTooth SMART CC2541DK-SENSOR TAG Страничка набора и Видео + Бесплатный BLE стек http://mkpochtoi.ru/ :beer:
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Машинка

Сообщение Nesenin » 26 апр 2014, 23:07

Ардуина?! Смартфон и синезуб?! что за полумеры для создания МАШИИИИИИИНКИ ?!
ХВАТИТ ЭТО ТЕРПЕТЬ!
Только сегодня! Эксклюзивно для, Вас! СПЕЕЕЕЕЕЕЕЕЕЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ!!!
Супер мега устройство для создание робота вашей мечты!!!
будущее уже здесь и это CC2541DK-SENSOR !!!
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Машинка

Сообщение AGENT » 26 апр 2014, 23:13

оформление сайты в виде длиной простыни это какой то хитрый маркетинговый ход?
AGENT

Сообщения: 28
Зарегистрирован: 01 ноя 2007, 20:03
Откуда: Москва

Re: Машинка

Сообщение CamAvt » 26 апр 2014, 23:28

У меня слот для 4 батареек АА. Я переделываю машинку на радиоуправлении.Завтра тогда буду аккумулятор искать вольт на 7. Вот тут фотка forum11/topic14143.html
Все эти сенсоры пока наверно слишком круто. Заказал только HC-SR04 и то на крайний случай.
Не понял зачем диод 4148 и куда его ставить? CC2541DK-SENSOR эти все сенсоры на одной плате с блютусом стоят в виде брелка?

PS С магазином действительно надо что-то делать. Выходит какой-то агрессивный маркетинг )) С первого раза попадаешь на сайт и замираешь в ожидании ахтунга от ативируса ))
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: Машинка

Сообщение avr123.nm.ru » 26 апр 2014, 23:59

CamAvt писал(а): вольт на 7 В
это разряженный должен гарантировать. Советую обычный свинцовый акум на 12 вольт или 2 лития послед.


CamAvt писал(а):CC2541DK-SENSOR эти все сенсоры на одной плате с блютусом стоят в виде брелка?
так точно! + процессор 8051. + все средства отладки под IAR KEIL
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Машинка

Сообщение CamAvt » 27 апр 2014, 00:03

avr123.nm.ru писал(а):... Советую обычный свинцовый акум на 12 вольт или 2 лития послед.

Ок.+
avr123.nm.ru писал(а): так точно! + процессор 8051. + все средства отладки под IAR KEIL

я наверно не в той ветке вопросы задаю...
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: Машинка

Сообщение Madf » 27 апр 2014, 10:58

8051 ещё жив? О_о :D Я весьма удивлен, что кто-то ещё пользуется этим старичком. Правда маркетологи на него ща, что только не вешают, чтобы покупали...
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Машинка

Сообщение avr123.nm.ru » 29 апр 2014, 21:56

Это ядро в 1-такт на инструкцию в новейших чипах используется ti.com и другими гигантами. silabs делает чипы 25 МГц с этим ядром.

На сайте KEIL можно найти перечень.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Машинка

Сообщение Dmitry__ » 29 апр 2014, 22:22

Madf писал(а):8051 ещё жив? О_о Я весьма удивлен, что кто-то ещё пользуется этим старичком.

Зря ты так о этом старичке :)
Он на 100 мипс (это и сейчас для большинства контроллеров - нереал) был в начале 2000-х в виде силабса.
http://www.silabs.ru/micro.php

А возможность назначать любой модуль периферии на любой пин контроллера - мечта эмбеддера.
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Машинка

Сообщение Madf » 30 апр 2014, 11:35

Помню более лет 10 назад работал с ним (MCS-51), никакой производительности там и не пахло, отсутствие мало тактовых команд компенсировали частотой. Сейчас хз что изменилось, что превратился в рисковую архитектуру с программируемым аппаратным контроллером периферии?
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Машинка

Сообщение Angel71 » 30 апр 2014, 14:18

8051 как и микры со встроенными 8051 выпускаются громадными количествами и на покой им ещё ой как рано.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Машинка

Сообщение Myp » 30 апр 2014, 14:33

CamAvt писал(а):
avr123.nm.ru писал(а):... Советую обычный свинцовый акум на 12 вольт или 2 лития послед.

Ок.
тока не забудь схему питания сервы исправить
ато 12 вольт напрямую убьют серву.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Машинка

Сообщение CamAvt » 02 май 2014, 17:11

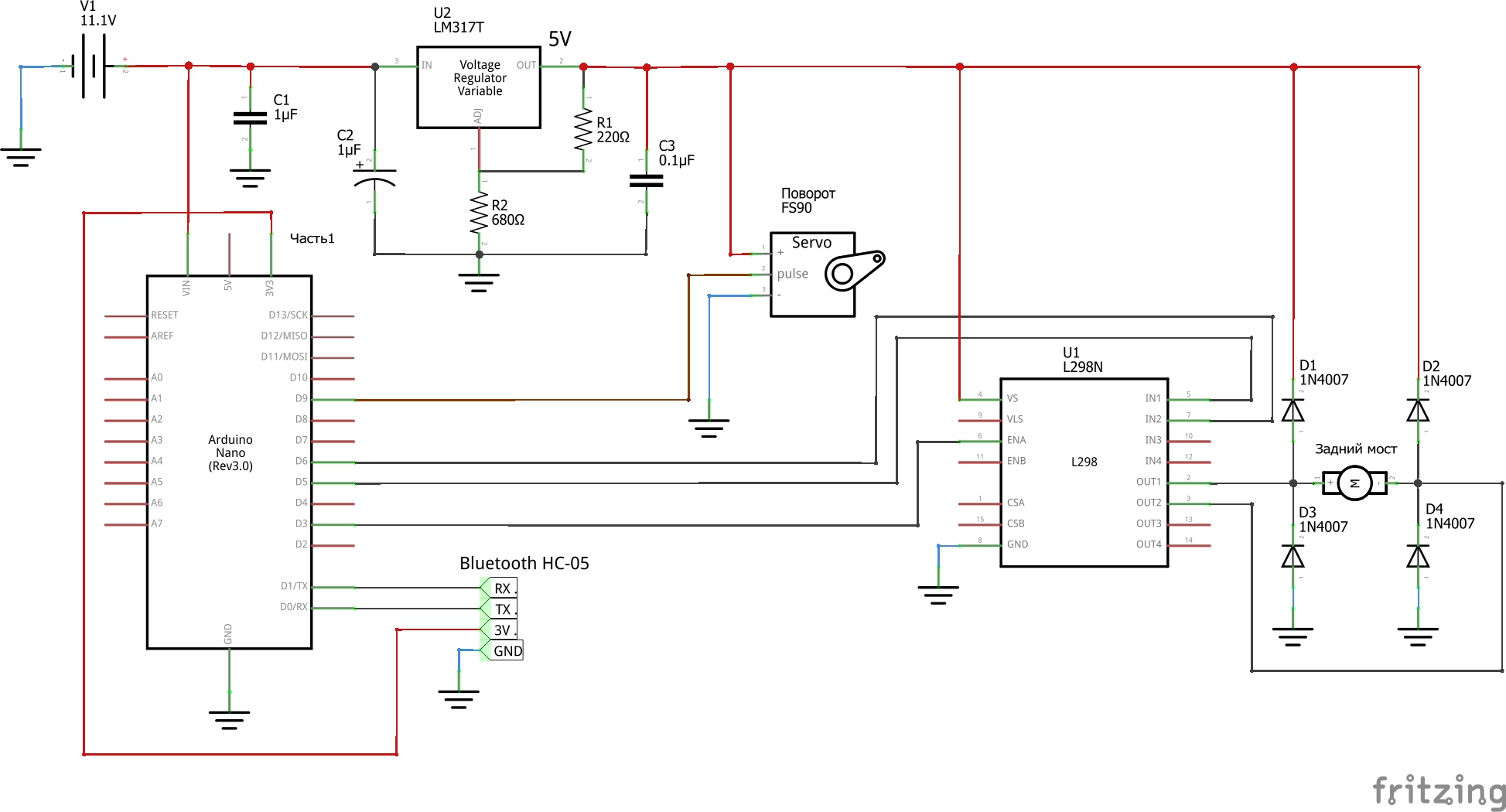

Доработал схему. Аккумуляторы будут 3шт по 3,7В размера АА.
Вложения
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: Машинка

Сообщение Angel71 » 02 май 2014, 19:26

от 3х аа аккумуляторов питать серву, мотор и ещё использовать этот l298 :) жесть. из древних кроме 298й ещё есть 293я. ещё есть куча современных драйверов моторов, поберегите аккумуляторы. аккумуляторов лучше бы 6шт.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
