DC мотор из машинки

Сообщение CamAvt » 11 апр 2014, 22:31

Добрый времени!
Решено поиграться с ардуиной и блютусом и естественно надо сделать машинку с управлением от телефона на андроиде.

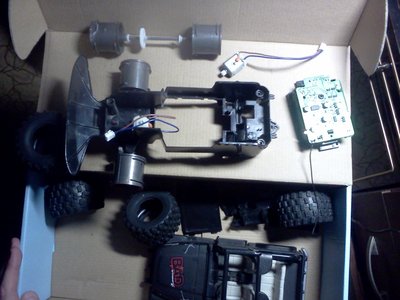

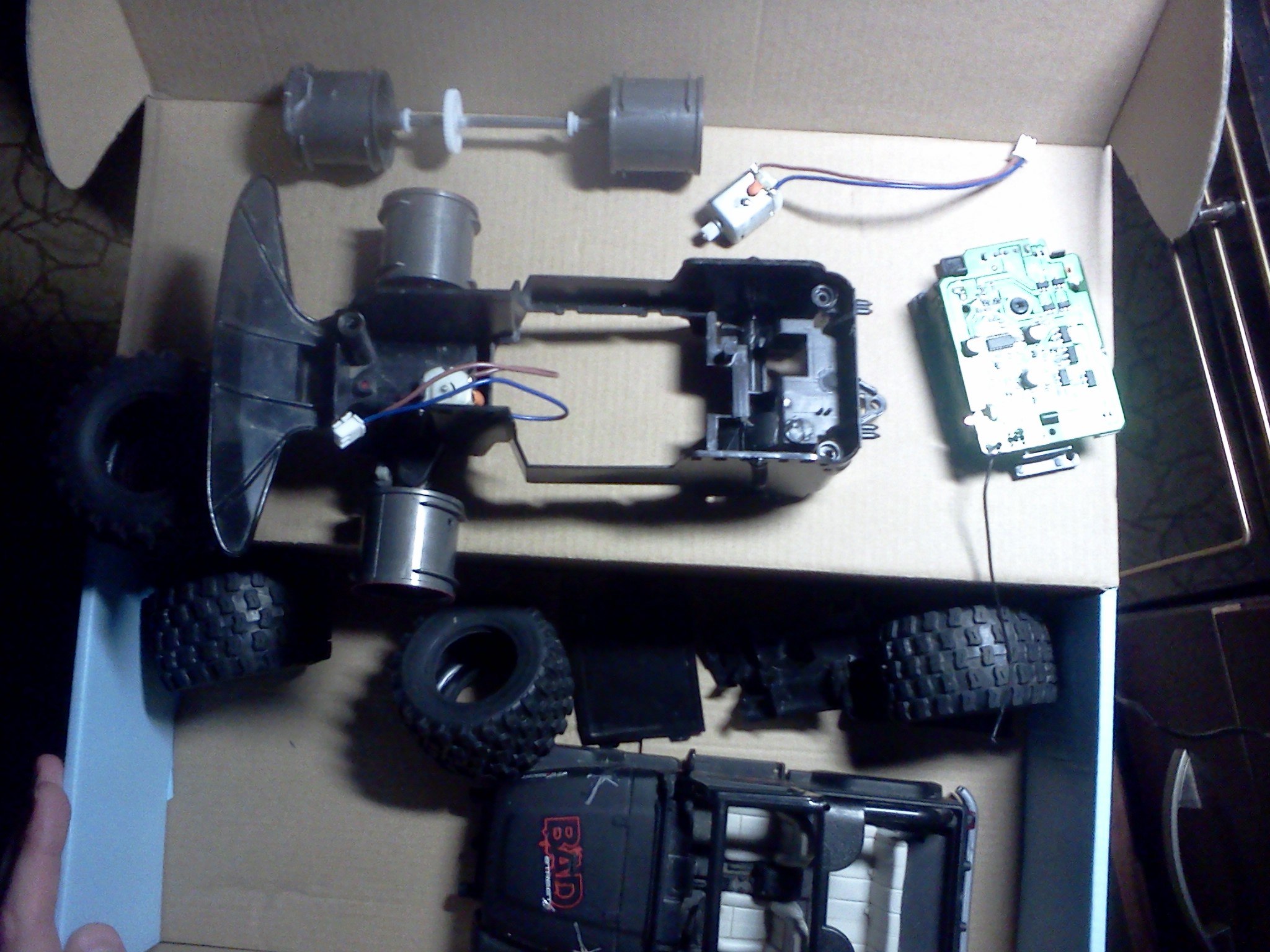

Вообщем то, что имею - это во вложении. Стоят моторчики, управляются H-мостом на такой платеhttp://www.et.byu.edu/~bmazzeo/LTR/tech.phtml. Транзисторы вроде на 3 ампера рассчитаны.
Кто нибудь может знает сколько в реале такой моторчик может потреблять? Думал использовать такой http://www.ebay.com/itm/Mini-Motor-Drive-Shield-Expansion-Board-L293D-Module-Arduino-UNO-MEGA2560-R3-/200982006661?pt=LH_DefaultDomain_0&hash=item2ecb760b85 подойдёт ли?
Вложения
Машинка
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: DC мотор из машкинки

Сообщение Myp » 11 апр 2014, 22:57

возьми хотябы вот такой
http://www.ebay.com/itm/L298P-2A-Motor- ... 3a75c23fe9
L293D ну очень уж дурацкая

ещё вот такие удобные есть, можно припаять туда свои детальки дополнительно в макетную часть
http://www.ebay.com/itm/High-Current-Du ... 54070c8b4f

моторчик такой можетп отреблять скока взбредёт в голову китайцу его сделавшему
рекомендую сразу заменить его на более дорогой вариант, переставив шестерёнку, кпд больше, шума меньше.
http://www.ebay.com/itm/RC-Helicopter-A ... 2c7f92c61a
или вот такой, медленный и мощный.
http://www.ebay.com/itm/FF-130SH-2-Term ... 1c3c90f55d
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: DC мотор из машкинки

Сообщение Madf » 12 апр 2014, 09:52

Myp писал(а):L293D ну очень уж дурацкая

чем? :roll:
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: DC мотор из машинки

Сообщение Myp » 12 апр 2014, 13:22

максимальный ток маленький всего 600 мА,
на самой микросхеме теряется много напряжения, тоесть если схема питается от 5 вольт то до моторов дойдёт от силы 3 вольта.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: DC мотор из машинки

Сообщение CamAvt » 12 апр 2014, 14:39

Спасибо за ссылки, присмотрюсь. Вообщем ток у моторчика максимум 1,75А; ну а разгонится, так всего 0,13А
Похоже это он http://www.ebay.com/itm/DZ104-5PCS-DC-3V-6V-130-Motor-2000-RPM-For-DIY-electric-toys-aircraft-toy-car-/141021340561?pt=LH_DefaultDomain_15&hash=item20d586e391
Последний раз редактировалось CamAvt 13 апр 2014, 22:48, всего редактировалось 1 раз.
CamAvt

Сообщения: 14
Зарегистрирован: 28 июн 2013, 21:32
Откуда: Тверь, Зеленоград

Re: DC мотор из машинки

Сообщение Myp » 12 апр 2014, 19:22

ну вот, ток в 3 раза больше
L293D просто сгорит когда робот тронется с места или во что-то упрётся и остановится.

драйвер должен быть с запасом по току.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
