делаю вездеход 1/8 помогите советом

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: делаю вездеход 1/8 помогите советом

Сообщение elmot » 06 сен 2012, 23:45

токи какие на моторах? можно посмотреть на плату open-robotics с мк и ключами моторов. Там уже все написано, прекрасно работает с роутерами.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: делаю вездеход 1/8 помогите советом

Сообщение robovan » 07 сен 2012, 12:56

рома316 писал(а):elmot, я так понимаю что там придется ставить мк и писать программу, в чем я нуб(((
robovan, в начале темы я писал какую систему ру буду покупать Hobby King 6 канальная, 809 рублей стоит всего лишь

о прикольно, заверните парочку:)
у мну тоже такая управлялка:) я за 50уе пакупал зимой:(

Добавлено спустя 2 минуты 2 секунды:
elmot писал(а):токи какие на моторах? можно посмотреть на плату open-robotics с мк и ключами моторов. Там уже все написано, прекрасно работает с роутерами.

эх ребята где вы были, когда я робота промоутера собирал:(
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: делаю вездеход 1/8 помогите советом

Сообщение Kitam1n » 07 сен 2012, 14:39

А где тут почитать как собственно приемник от хобийного пульта подключать к МК? Что там из приемника выходит( в плане сигналы какие)? Нужно будет просто прошивку написать?

Добавлено спустя 29 секунд:
robovan писал(а):эх ребята где вы были, когда я робота промоутера собирал:(


Можно ссылку?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 07 сен 2012, 18:18

Kitam1n писал(а):А где тут почитать как собственно приемник от хобийного пульта подключать к МК? Что там из приемника выходит( в плане сигналы какие)? Нужно будет просто прошивку написать?
вы только о приемнике или о приемнике и дешифраторе в целом?
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение Kitam1n » 07 сен 2012, 18:43

Я вообще об управлении своей самодельной платформой хобийным пультом.
Допустим я хочу у своей тачки с ноутбуком на борту, изъять ноутбук и прикрутить хобийный пульт.
Я думал связка такая: Хобийный пульт (он же передатчик) => приемник => МК => драйверы моторов => моторы.
А теперь выясняется что там еще и дешифратор нужен :shock:
Я пытался погуглить аля "Хобийный пульт подключить к МК", но ничего подобного не выдает, не так ищу значит.
Может тут есть описание или объяснит кто?
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 07 сен 2012, 21:45

дык в приемники стоит же дешифратор, с него определенное количество выходов, с них идет сигнал, его длительность зависит от положения соответствующего стика на пульте. вы об этом?

Добавлено спустя 50 секунд:
и тут мк не нужен! сразу цепляете и сервы и регуляторы для моторов
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение robovan » 07 сен 2012, 21:49

эээ не, там не так все просто)))
все модельные пульты не имеют команд- а имеют каналы)
каждый канал(читай пин) из него выходит модулированый сигнал разной скважности, который понимают сервомашинки или же регуляторы хода двигателей
а вообще вот http://www.rcdesign.ru/articles/radio/servo_intro почтиай

Добавлено спустя 36 секунд:
упс , опоздал я с ответом)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: делаю вездеход 1/8 помогите советом

Сообщение Kitam1n » 07 сен 2012, 22:15

рома316 писал(а):вы об этом?

Добавлено спустя 50 секунд:
и тут мк не нужен! сразу цепляете и сервы и регуляторы для моторов

Именно об этом.
Регуляторы хобийные? их еще иметь надо, а если я хочу то снимать ноутбук, то ставить обратно, тогда придется и регуляторы ставить то под пульт, то под МК(н-мост).

Я так и не понял из всего выше сказанного про дешифратор и его роль.
И догатки в плане "приемник => МК".
МК может читать модулированный сигнал с приемника и делать с ним что захочет? Хоть лампочки зажигать, хоть моторы крутить..?
За ссылки спасибо! Вот эти поближе к теме:
Приемники: http://www.rcdesign.ru/articles/radio/rx_intro
Передатчики: http://www.rcdesign.ru/articles/radio/tx_intro
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: делаю вездеход 1/8 помогите советом

Сообщение robovan » 07 сен 2012, 22:34

:)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 07 сен 2012, 23:32

немного не по теме, но думаю вам будет интересно. Отдали мне на разбор старый ксерокс, а тааааам....

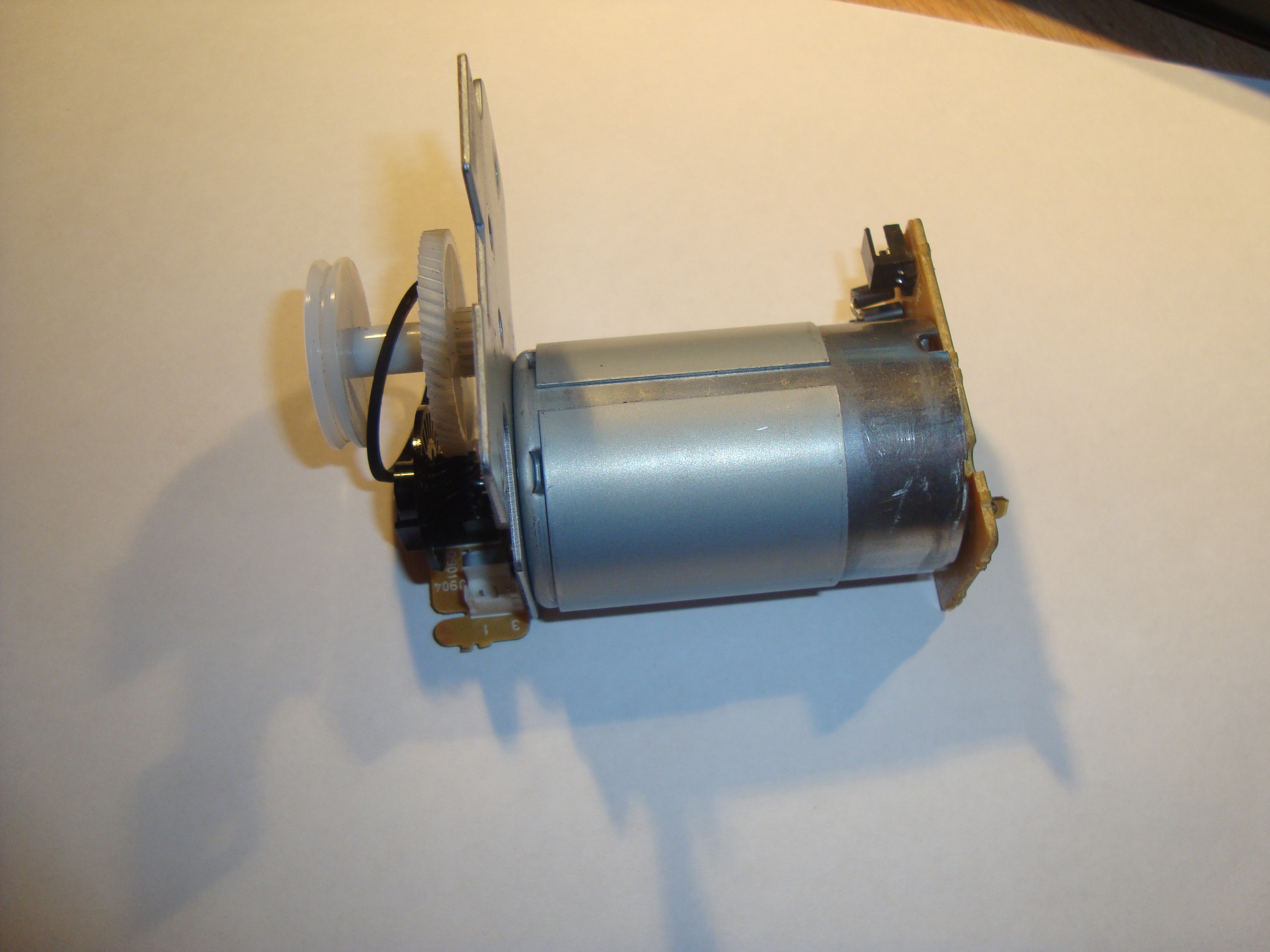

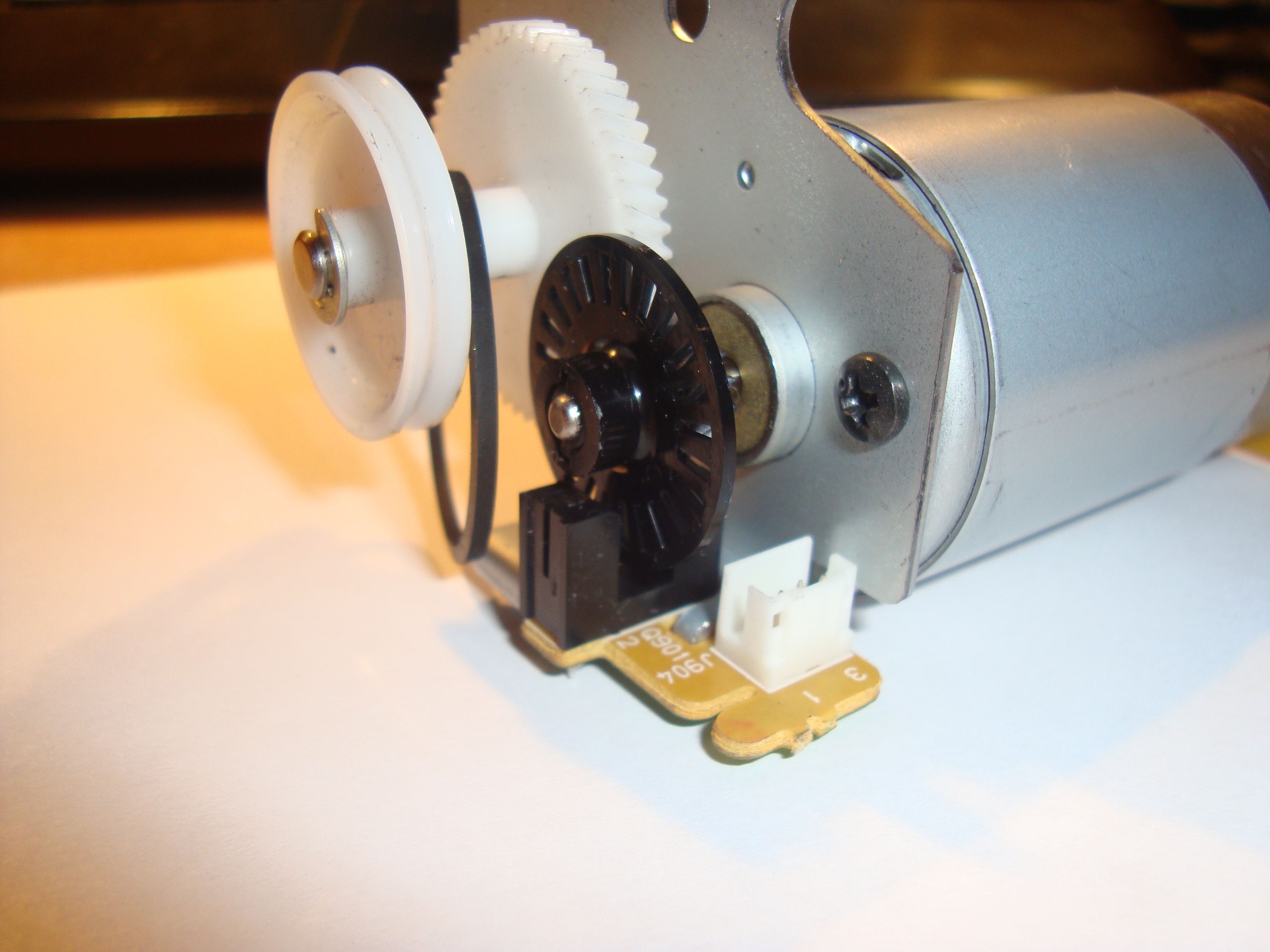

вот такой мотор и энкодером. мотор 24в, чуть больше чем в шуруповерте

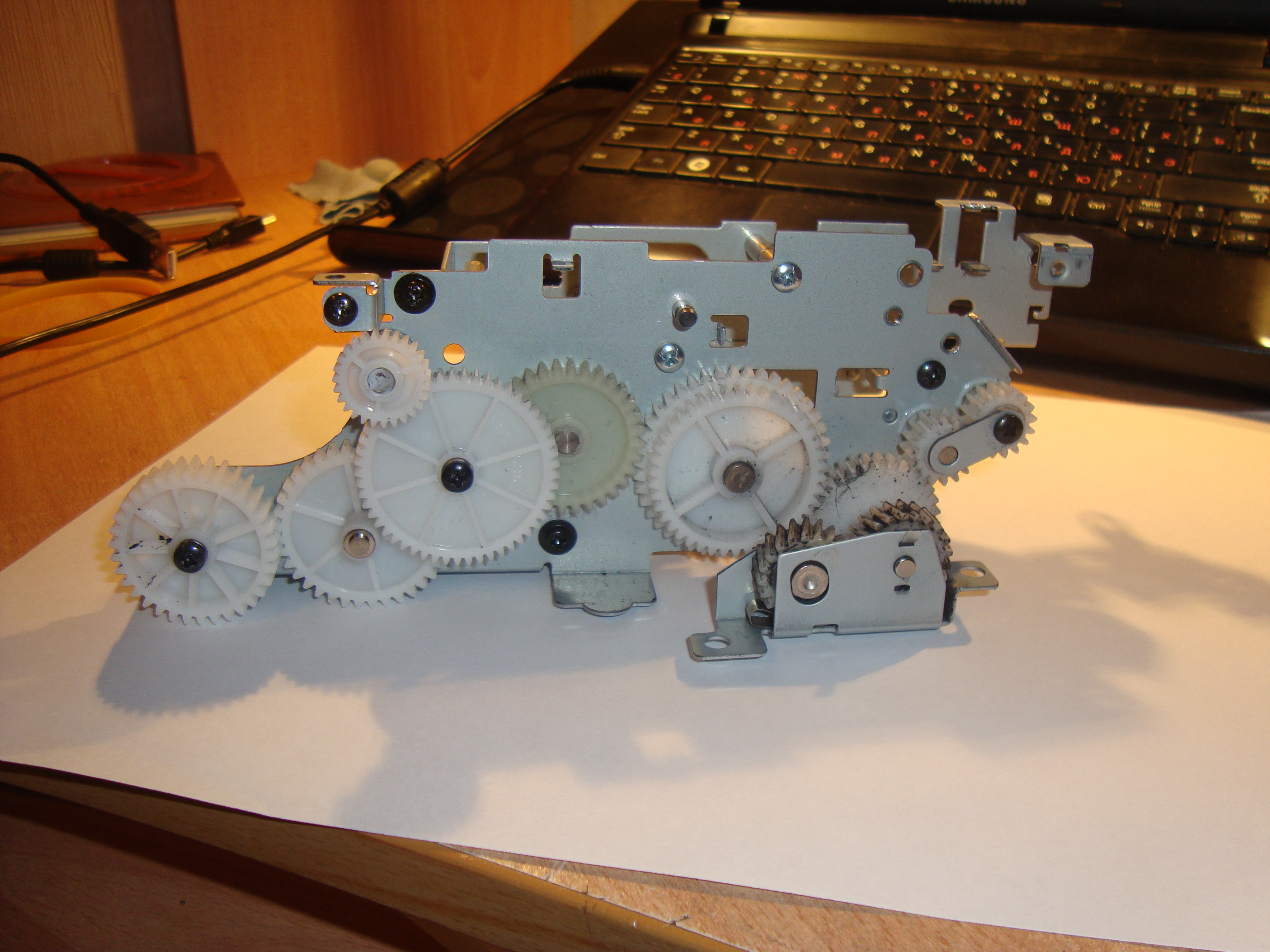

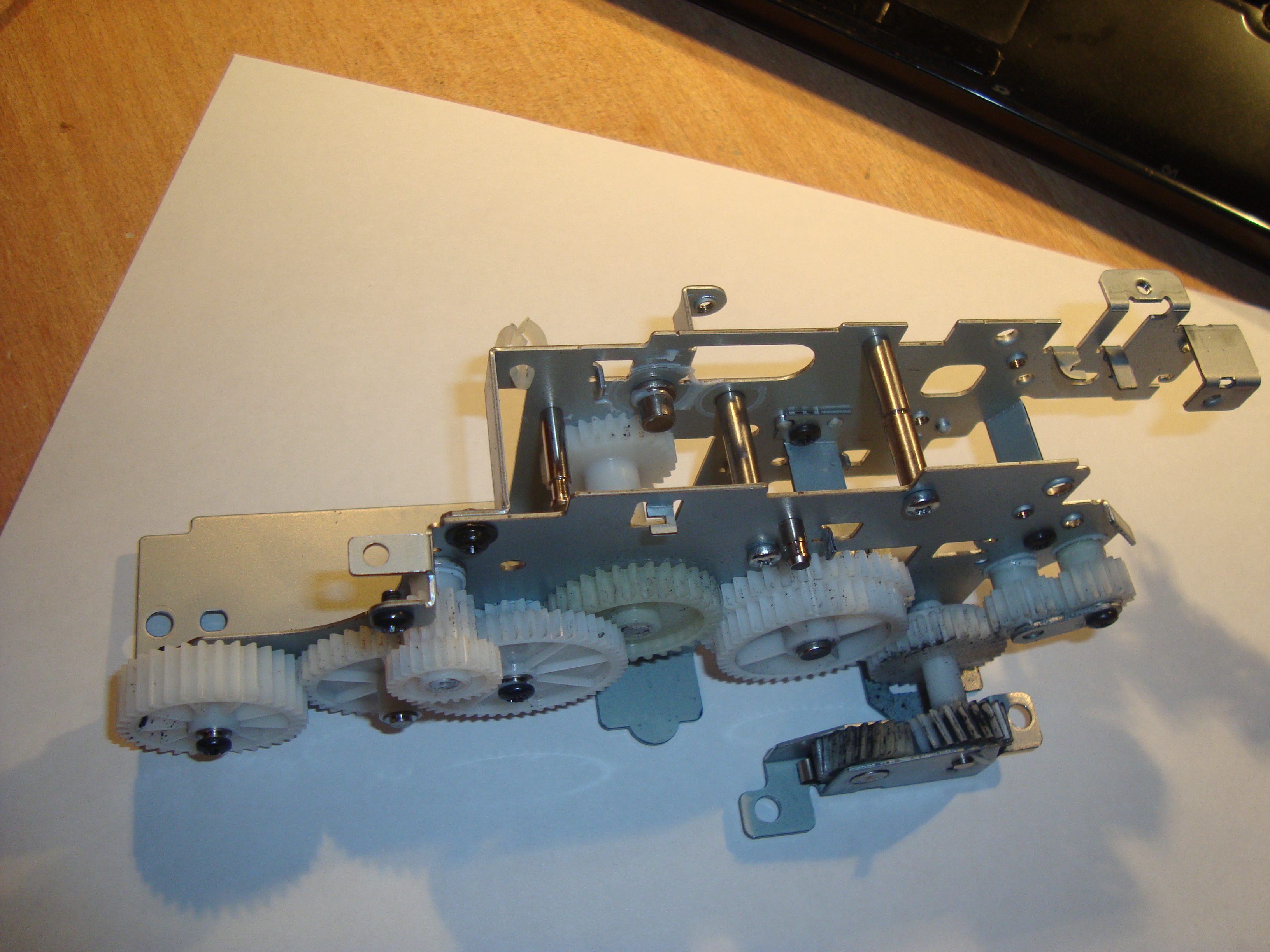

...и море шестеренок)
удивился сборке, все качественно, шестерни из достаточно прочного пластика 8)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение robovan » 07 сен 2012, 23:38

оо знакомые детальки:)
шестерни там очень прочные
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: делаю вездеход 1/8 помогите советом

Сообщение рома316 » 16 сен 2012, 02:27

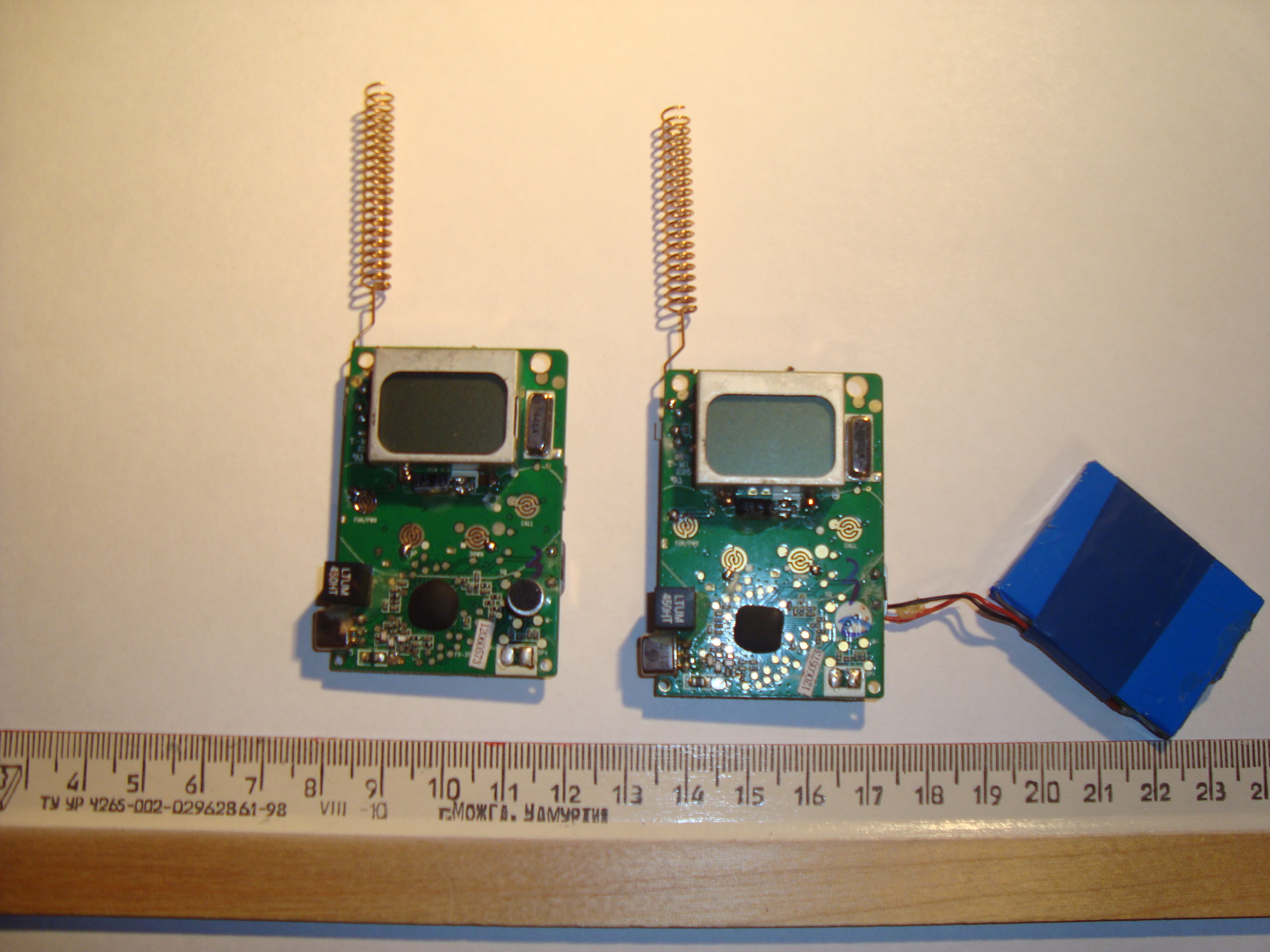

купил вчера 2 рации в "связном", называются VOXTEL MR160. стоят 700р. использую как приемник и передатчик для команд)
мощность 0.5вт. частота 446МГц
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: делаю вездеход 1/8 помогите советом

Сообщение robovan » 20 сен 2012, 02:46

а почему не купить готовое радиоуправление? или тебе интересно создать самому?
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: делаю вездеход 1/8 помогите советом

Сообщение elmot » 20 сен 2012, 03:59

а почему не поставить перешитый роутер?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: делаю вездеход 1/8 помогите советом

Сообщение Angel71 » 20 сен 2012, 05:15

рома316, если не секрет, вы до покупки раций продумывали как данные пересылать будете?
это к тому, что в природе есть вот такие интересные штуки http://www.ebay.com/itm/1pcs-433Mhz-RF-transmitter-and-receiver-kit-for-Arduino-project-/261041100836?pt=LH_DefaultDomain_0&hash=item3cc7431824
:) немного помедитировав, можно присмотреться к чему-то на подобии такого:
http://www.ebay.com/itm/1pcs-CC1101-wireless-module-433M-2500-NRF-NEW-350m-Distance-Transmission-/110951919483?pt=LH_DefaultDomain_0&hash=item19d53fef7b
http://www.ebay.com/itm/RF1100-232-Wireless-RF-Transceiver-Module-TTL-level-UART-interface-256CH-/290735141272?pt=LH_DefaultDomain_2&hash=item43b12a3198
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
