Гусеничный робот

Сообщение stalker_navy » 21 окт 2011, 12:12

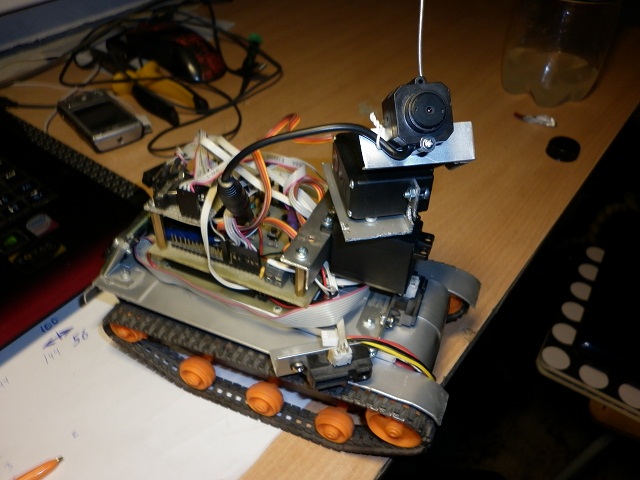

Вот решил выложить свою поделку, немного кривовато сделана, а код написан еще более криво,но катается, робот не первый предыдущая версия была сделана из фенольных китайских машинок, и вполне успешно объезжала препятствия с помощью дальномера на серве, эту версию собирал довольно долго, то времени не было, то еще что то. В итоге получилось вот такое чудо :D. Корпус сделан из аллюминиевых уголков, хотел в начале все нарисовать в солидворкс, но времени не хватало, по этому просто взял и нарезал вот и получилось кривовато,

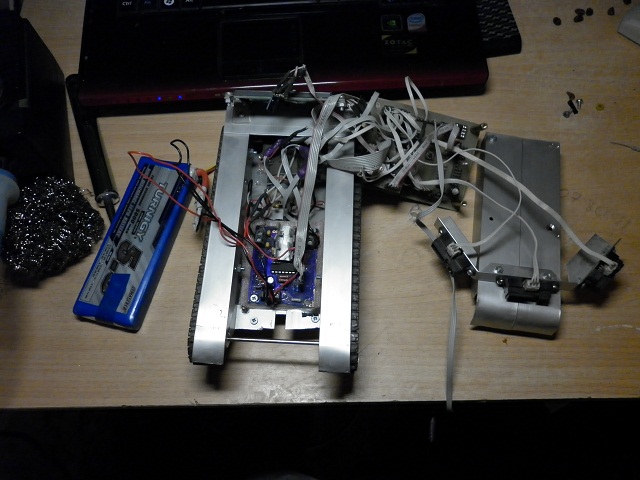

В разборе
гусеницы и редуктор тамия, контроллер самопальный, откуда то взял схему и печатную плату вроде MRC-40 c Robozone.su. Питание литиевый аккумулятор, заказывал на хоббикинге, сенсоры SHARP 3шт, сенсоры поверхности OR-BW Sensor, был еще микрофон, но плату с микрофоном я залил пивом, так что его теперь нет. Еще стоит дисплей для удобства отладки и так чтобы был.
каких то особых требований к роботу не предъявлял, так собирал для себя и по мере возможности, поскольку деньги мне нужны еще и на тюнинг оружия, а коллиматор приличный 12к стоит. Но вот затянуло, начал изучать C++, AVR, сейчас пытаюсь освоить ARM, но времени конкретно не хватает. На этом роботе я больше изучал AVR чем собирал робота). В итоге на нем появилось меню, в котором можно выбирать режимы работы (Автономный, с ик пульта, запуск по таймеру), плюс настройки (скорость начальная, диапазон срабатывания дальномеров, вкл\выкл звука) настройки сохраняются в EEPROM. На дисплее отображается режим работы, скорость в %ШИМ и заряд АКБ.

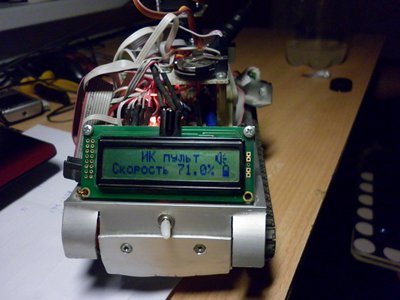

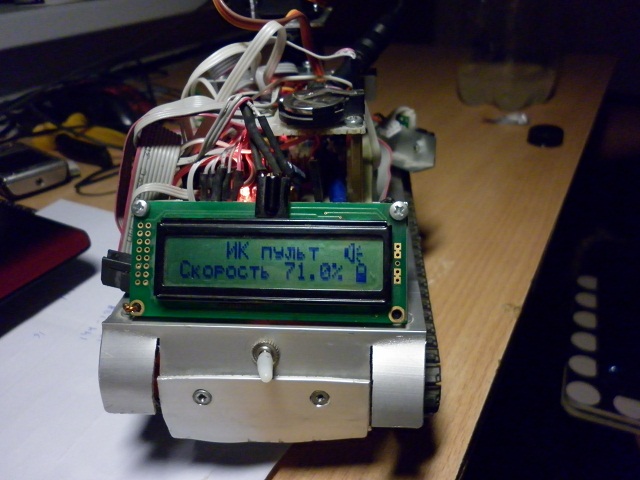

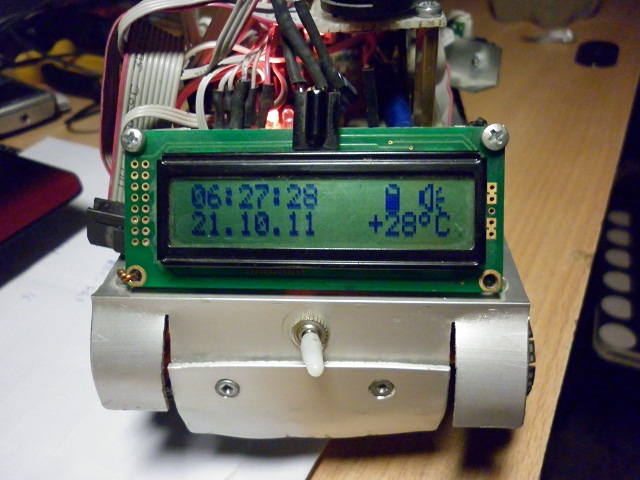

Дисплей
Дисплей
Драйвер двигателя собран на L293D, это оказалось ошибкой, движки жрут поболе 1А и он перегревается через минут 10 работы,

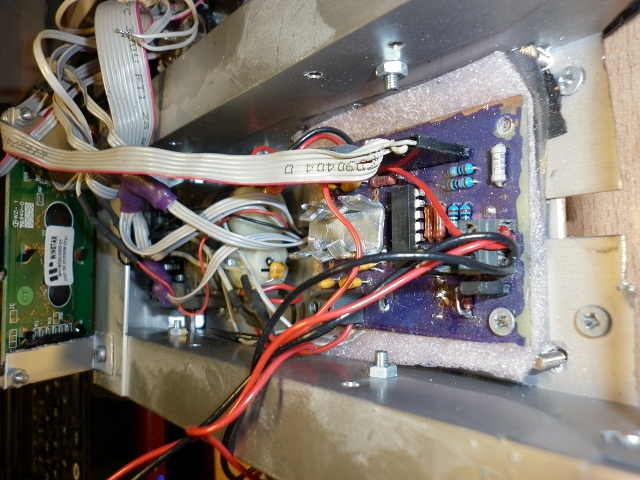

Драйвер двигателей
сам контроллер мега32.

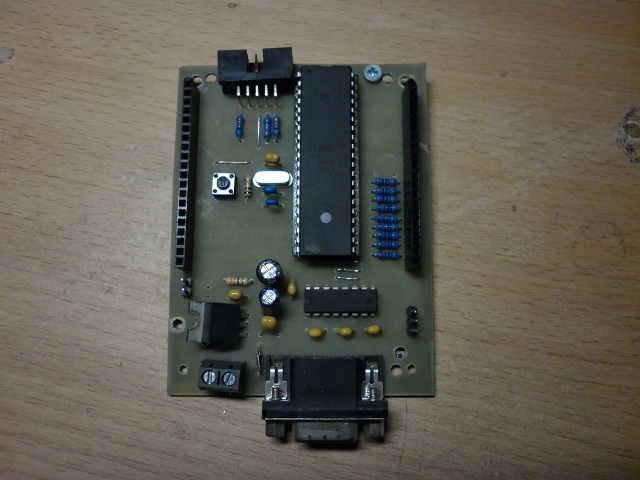

Плата контроллера

Недавно прицепил камеру на 2-х сервах,

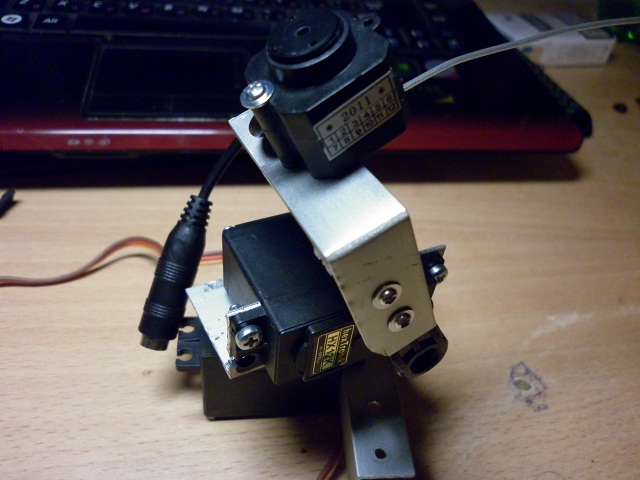

Камера на сервах
Камера на сервах
питание на камеру подается по команде с пульта. Управляется все с ИК пульта, давно уже хочу Bluetooth-UART модуль прикупить и управлять с ПК написав соответствующий софт но все руки не доходят.
