Все равно не пашет

[=DeaD=]

У нас же RSOUT и RSIN перепутаны, замкнуть надо центральный и RSIN

Добавлено спустя 1 минуту 17 секунд:
2кулер23: Зачем погрыз разъем?

[кулер 23]

Ура прошивка начала прошиваться))))Спасибо)

Добавлено спустя 7 минут 52 секунды:

2кулер23: Зачем погрыз разъем?

ничаено)
Все работает минибот мигает своим глазиком))

[kbnn]

Добрый день. В связи с необходимостью перепрошивки модуля OR-AVR-M128-S приобрел данный модуль (OR-PROG-USB).

Так как я ни когда не прошивал то правильно ли я понимаю процесс?
1. Скачать и установить AvrStudio.
2. Скачать и установить драйвер для программатора.
3. Скачать прошивку для контроллера.
4. На программаторе выставить в ON 3,4,5 DIP
5. Соединить программатор, микроконтроллер, компьютер, питание подаnm на модуль микроконтроллера.

Верно?

[avr123.nm.ru]

Я бы еще добавил необходимость понять, что такое фьюзы AVR и как не изменить их случайно в неверную комбинацию.

[blindman]

4. На программаторе выставить в ON 3,4,5 DIP
5. На программаторе установить джампер RSIN
6. Соединить программатор, микроконтроллер, компьютер, питание подать на модуль микроконтроллера.

[kbnn]

Спасибо. Вечером попробую.

[kbnn]

Помогите новичку. (все оказалось не просто...)
Скачал прошивку. там два файла
orfa-mk-hex.sh
orfa-v0.8.0.zip

в архиве находятся
orfa_v0.8.0_or-avr-m128-s_master_bauto_pv1.1.hex
orfa_v0.8.0_or-avr-m128-s_slave_bauto_pv1.1.hex

Какой и как надо грузить в микроконтроллер? (может есть какая нить инструкция)

[Vooon]

1. Качаем ZIP
2. Обычно нужно прошивать вариант Master, соответственно orfa_v0.8.0_or-avr-m128-s_slave_bauto_pv1.1.hex

Вроде формат имени проще некуда... orfa_<версия>_<контроллер>_<вариант>_<скорость UART>_<версия протокола>.hex

[kbnn]

1. Запустил AVR Studio
2. Нажал OPEN
3. Выбрал orfa_v0.8.0_or-avr-m128-s_master_bauto_pv1.1.hex
4. согласился с созданием проекта
Потом там предлагается выбрать Debug platform и Device. Что там выбирать?

[Vooon]

Вообще если память мне не изменяет, то создавать проект вовсе не обязательно.
Нужно вызвать прграмматор из менюшки программирования, а в нем выбрать уже прошивку.

// Вообще я пользуюсь avrdude и говорю на память...

[blindman]

У меня тут на иллистрациях мега32, так как другой под рукой нет.

Запускаем AVR Studio. Жмем кнопку "Connect"


Выбираем STK500 и порт. Жмем "Connect".

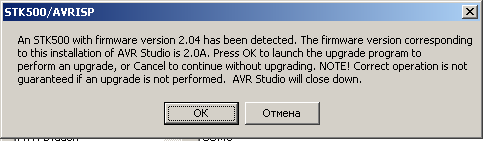

Появляется запрос, выбираем "Отмена"


В открывшемся диалоге выбираем ATMega128 и жмем "read signature". Должна появиться надпись "Signature matches selected device"

Переходим на вкладку "Program", в разделе "Flash" выбираем HEX-файл, жмем "Program". В окне внизу появляются сообщения. Если все в порядке - последним будет "Leaving programming mode.. OK!"

[kbnn]

Read signature у меня выдает ошибку.

Драйвера я установил. устройство поставил на com4

Светодиод на программаторе горит. Поставил перемычку RSIN. DIP3,4,5 ОN.
Питание подаю на МК (4,8 В).
А на МК ни каких перемычек не надо ставить?

[blindman]

На самом модуле джампер PROG должен быть снят

[kbnn]

А он оказывается был снят.
Я изменил Programming mode на ISP mode и Сигнатура прочиталась!
