Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 06 апр 2010, 13:48

Опс, а можно крупнее и без такой жесткой засветки, а то я даже не вижу ON-OFF положения на переключателе, непропайку заметить - я вообще молчу :shock:

Кстати, мультиметр есть?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 06 апр 2010, 17:15

Мультиметр есть, все PRG* выставлены в ON, BUS* в OFF. Счас попробую макро сделать.

Добавлено спустя 3 часа 2 минуты 11 секунд:

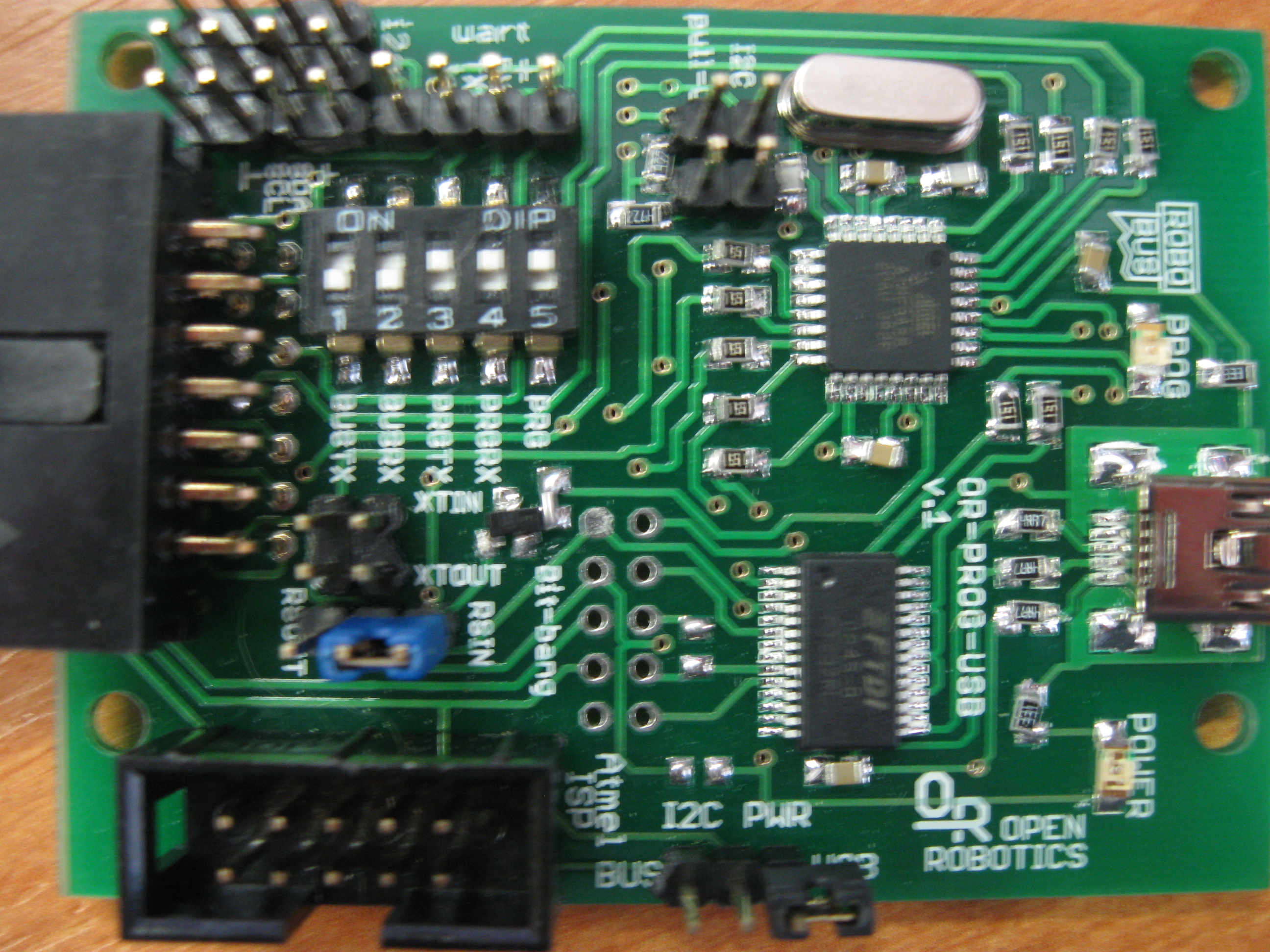

вот собственно фотка.
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение avr123.nm.ru » 06 апр 2010, 17:52

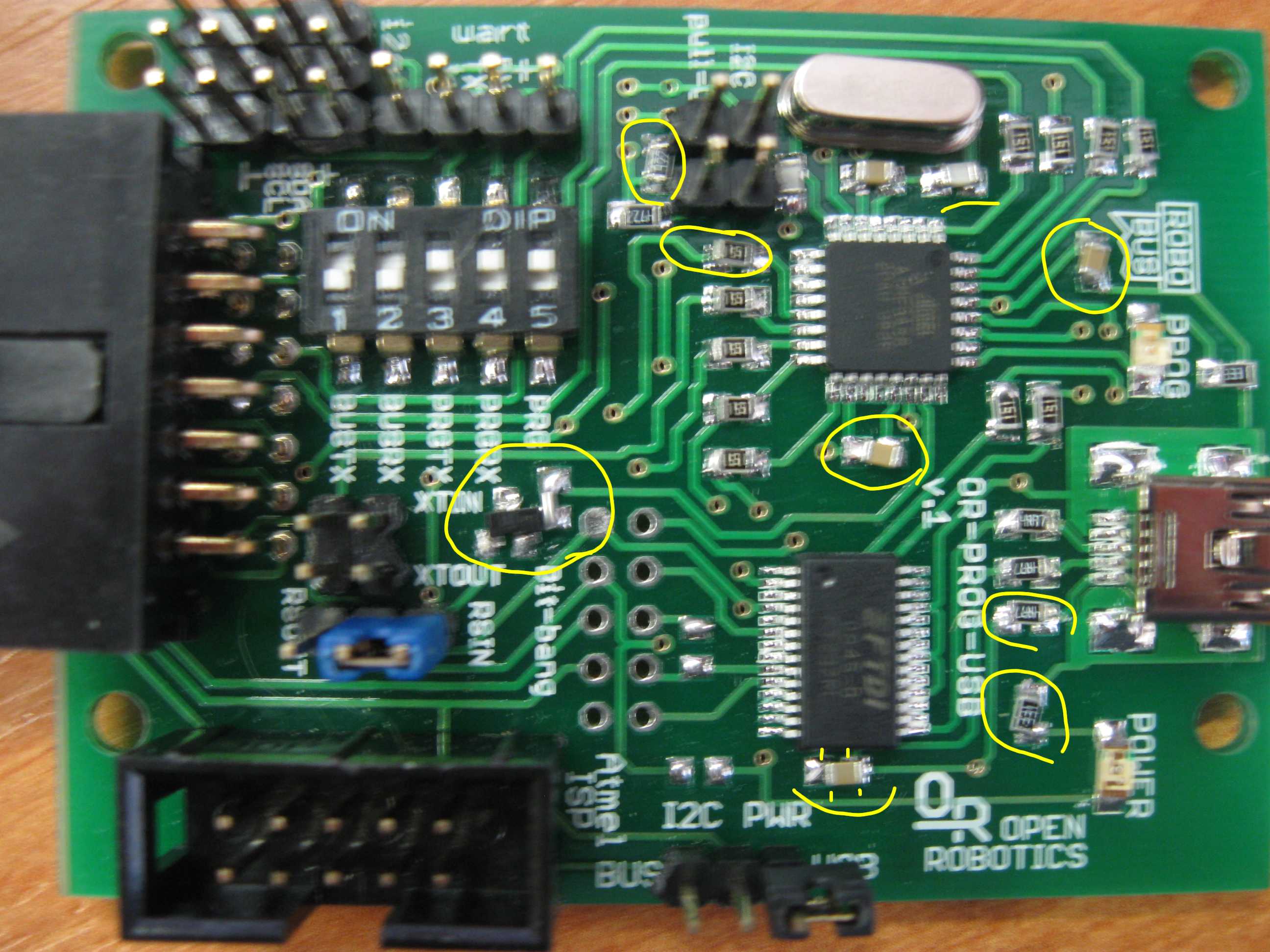

Други ! ИМХО надо повышать качество пайки модулей OR. А то прям расколбас какой то несмотря на пром. платы. :cry:
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение EdGull » 06 апр 2010, 17:57

в печке они детали сами бы выровнялись за счет поверхностного самонатяжения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 06 апр 2010, 21:11

Что-то мне стыдно за наши OR хотя это не я паял :) видимо это Андрей на последнем издыхании допаивал партию :)

У меня аккуратней обычно, ну и в целом мы переходим постепенно на промышленный монтаж на автоматическом оборудовании, завтра повезу первый раз мешок деталек для партии контроллеров, страшно, вдруг чего не так запаяют.

PS: А это и правда "взрыв на макаронной фабрике" :cry:

Добавлено спустя 1 час 10 минут 52 секунды:
Есть подозрение, что на плате отсутствует R2 на 3k3 над I2C PWR.
Андрей, глянь плиз?

2R0Ver: Есть паяльник и резистор на 3-10 кОм, проверить эту версию?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 07 апр 2010, 08:00

=DeaD= писал(а):Добавлено спустя 1 час 10 минут 52 секунды:
Есть подозрение, что на плате отсутствует R2 на 3k3 над I2C PWR.

2R0Ver: Есть паяльник и резистор на 3-10 кОм, проверить эту версию?


Паяльник есть, резистор найду, в течении дня попробую подпаять, как загрузка будет:)

ЗЫ А диодик POWER загорается при подаче питания.
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 07 апр 2010, 08:16

Да это резистор подтягивающий резет к питанию у МК, похоже Андрей просто проверил, что МК прошился нормально и всё :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение avr123.nm.ru » 07 апр 2010, 09:19

УжОс ! ИМХО надо делать лист тестирования с чекбоксами, проводить эти тесты по отработаной методике, ставить галки по пройденым тестам и вкладывать в упаковку с продуктом.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение pashteet » 07 апр 2010, 09:50

EdGull писал(а):в печке они детали сами бы выровнялись за счет поверхностного самонатяжения

Еще можно феном паять, тоже ровненько встают :oops:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 07 апр 2010, 09:53

avr123.nm.ru писал(а):УжОс ! ИМХО надо делать лист тестирования с чекбоксами, проводить эти тесты по отработаной методике, ставить галки по пройденым тестам и вкладывать в упаковку с продуктом.

А еще можно госприёмку устроить :) вкладывать то зачем? Проверили по списку, наклеили стикер "QC" с подписью и всё :)

Добавлено спустя 32 секунды:
pashteet писал(а):Еще можно феном паять, тоже ровненько встают :oops:

Если рядом ничего нет, а то всё что рядом сдувает :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение pashteet » 07 апр 2010, 09:56

у меня не сдувает :P
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 07 апр 2010, 10:03

Слабенький у тебя фен :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение pashteet » 07 апр 2010, 10:16

Там крутилочка есть :D
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение avr123.nm.ru » 07 апр 2010, 10:43

=DeaD= писал(а):вкладывать то зачем ?

Чтобы потребитель знал какие режимы проверены.

=DeaD= писал(а):Проверили по списку, наклеили стикер "QC" с подписью и всё :)

А как потребитель узнает что именно проверено ?

Даже по виду галочек можно обычно понять подряд ли их накалякали или действительно чел отвлекался на проверку очередного пункта и потом уже галку писал.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 07 апр 2010, 12:55

Я вообще склоняюсь к сборке стенда который будет проверять различные режимы автоматом, а то 50 контроллеров ручками проверять пусть даже по 10 тестам - убиться, а надо бы как минимум 32 порта серв проверить, 16 портов GPIO :)
