Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение Duhas » 30 мар 2010, 20:58

а почему у вас ошибка параллельного/высоковольтного программирования?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение kbnn » 30 мар 2010, 21:05

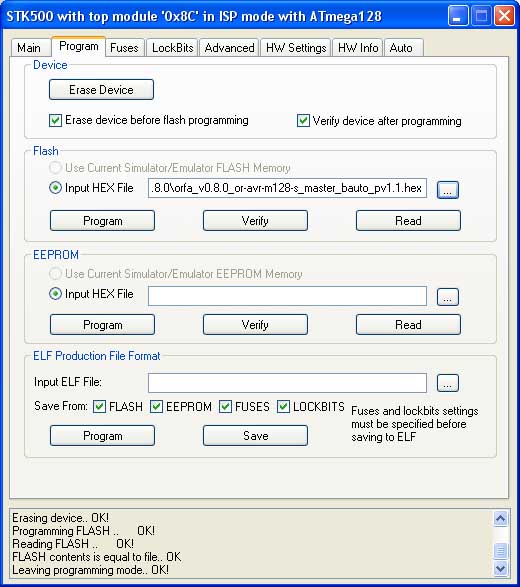

УРА!!!! Вроде получилось.
Огромное спасибо!
Вложения
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение kbnn » 30 мар 2010, 21:43

Duhas писал(а):а почему у вас ошибка параллельного/высоковольтного программирования?

Не знаю. Но вроде все получилось.
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 02 апр 2010, 08:56

Решил залить новую прошивку. Питание подано, и на модуль и на программатор. На модуле микроконтроллера перемычка PROG снята, на программаторе перемычка RSIN стоит, PRG* в ON, BUS* в OFF. Драйвер порта стоит. Запускаю AVR Studio, жму connect, выбираю STK500, свой cом-порт (сом3, скорость 115200, 8N1 выставлено в свойствах порта). Получаю Connect failed - Select AVR Programmer. В качестве моста всё прекрасно работает.

ЗЫ Попробовал ещё на одном компе, та же история:( Пойду шнурок паять, под сом-порт.
ЗЫЫ Может есть какие идеи у кого?
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение kbnn » 02 апр 2010, 14:24

Там вроде на DIPе 5 переключателей 1 и 2 должен быть в OFF а 3,4,5 в ON
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 02 апр 2010, 14:30

kbnn писал(а):Там вроде на DIPе 5 переключателей 1 и 2 должен быть в OFF а 3,4,5 в ON

ну да, 2 переключателя BUS* и 3 переключателя PRG*

ЗЫ На программаторе PROG включится когда прошивка польётся, или должна сразу гореть когда программатор включен в режиме программирования?
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение kbnn » 03 апр 2010, 12:03

Честно говоря я не обратил на нее внимание. Не знаю. :pardon:
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение blindman » 03 апр 2010, 12:20

Когда есть питание - горит POWER. Питание должно подаваться от программируемого контроллера - на контакте 2 RoboBus должно быть +3.3В. Если есть питание и правильно выставлены переключатели PRG*, при попытке программирования или чтения сигнатуры будет мигать PROG. Если он мигает, но программирование не идет - проверяем джампер RSIN и надежность соединения контроллера с программатором.

Не забываем в AVR Studio выбрать ISP Mode, а не PP/HVSP Mode
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 05 апр 2010, 09:46

blindman писал(а):Когда есть питание - горит POWER. Питание должно подаваться от программируемого контроллера - на контакте 2 RoboBus должно быть +3.3В. Если есть питание и правильно выставлены переключатели PRG*, при попытке программирования или чтения сигнатуры будет мигать PROG. Если он мигает, но программирование не идет - проверяем джампер RSIN и надежность соединения контроллера с программатором.

Не забываем в AVR Studio выбрать ISP Mode, а не PP/HVSP Mode


POWER горит. В качестве моста всё прекрасно работает.На 2 ноге 3,28V. Переключатели PRG* ON, BUS* OFF. Перемычка PROG снята, RSIN стоит. А где это в AVR Studio выставляется, чёта не нашёл. AVR Studio программатор вообще не видит. Выбираю STK500, порт, жму connect, а AVR Studio грит выберите программатор. Опробовано на 3 х компах. Программатор стоит на сом3.
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 06 апр 2010, 08:28

ISP Mode выставил, но AVR Studio всё равно программатор не видит:( Чё делать то?
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение kbnn » 06 апр 2010, 08:34

А драйвера программатора ставил?
Тут есть ссылка на драйвера.
http://roboforum.ru/wiki/OR-PROG-USB
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 06 апр 2010, 08:40

Если СОМ-порт подцеплен, то должно быть всё ок с драйверами уже.

Надо бы протестировать обмен с СОМ-портом, есть терминал какой-нибудь?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 06 апр 2010, 12:46

=DeaD= писал(а):Надо бы протестировать обмен с СОМ-портом, есть терминал какой-нибудь?

Конечно есть, в режиме моста работает всё, сервами управляю.
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 06 апр 2010, 13:00

Хм, может разве что прозвонить тестером контакты от UART до МК, может там чего отпало? И фотку бы программатора в состоянии в котором вы пытаетесь программировать, как можно крупнее.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение R0Ver » 06 апр 2010, 13:37

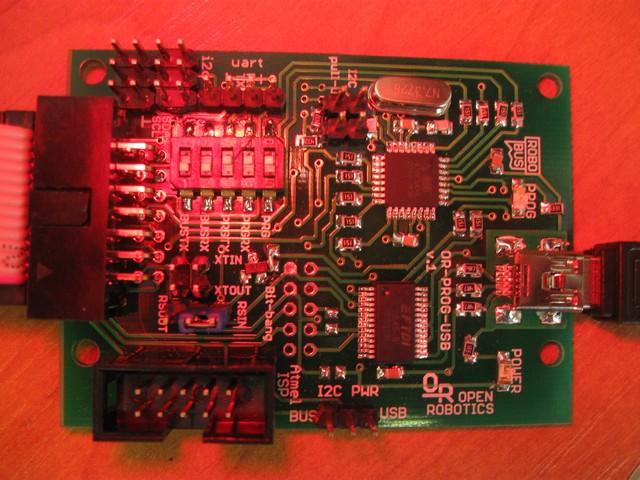

Изображение 009.jpg
программатор
Вертолёт - душа погибшего танка....
R0Ver

Сообщения: 151
Зарегистрирован: 10 фев 2010, 15:37
Откуда: Волгоград
