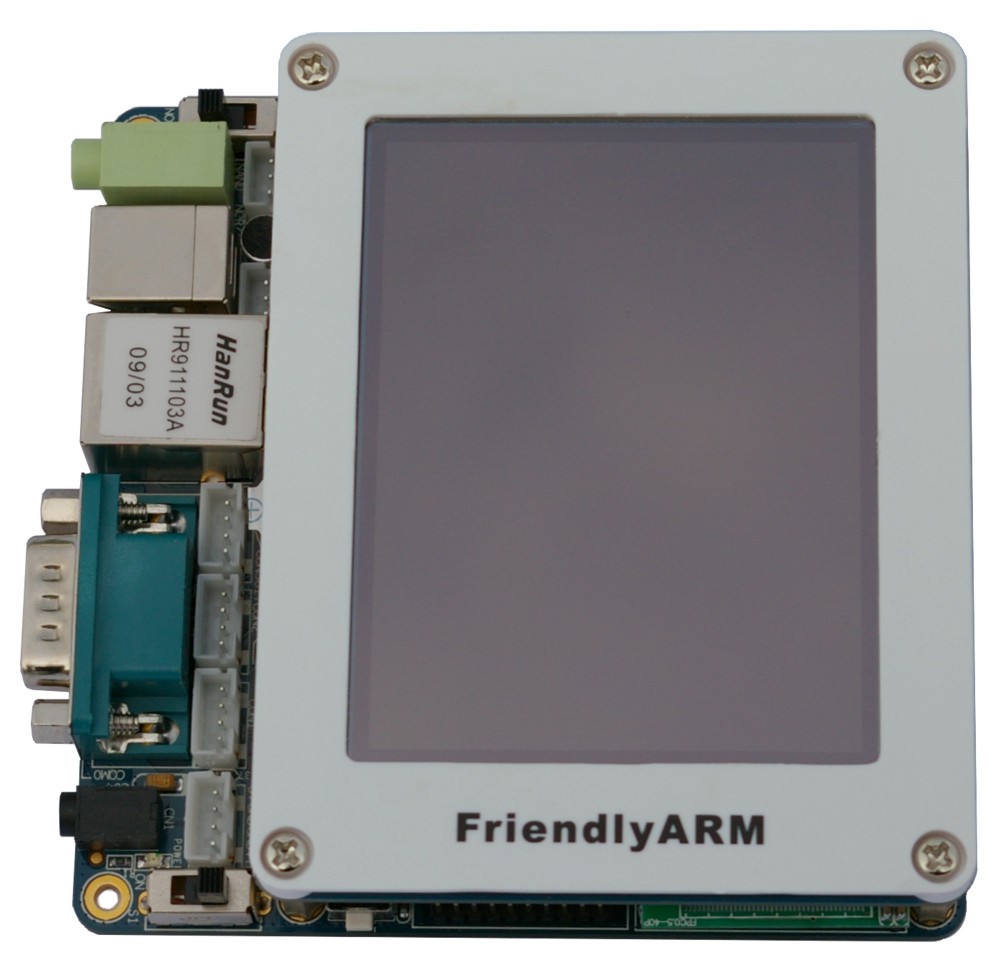

mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

Сообщение EdGull » 19 май 2010, 07:44

а я вот, благодаря Тимуру (Timmy) :friends: , себе присматриваю mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen) - 85$, цена с доставкой в РФ примерно 104$



Код: Выделить всёРазвернуть
Specification

Dimension: 100 x 100 mm
CPU: 400 MHz Samsung S3C2440A ARM920T (Max freq. 533 MHz)
RAM: 64 MB SDRAM, 32 bit 100 MHz Bus
Flash: 64 MB / 128 MB / 256 MB / 1GB NAND Flash and 2 MB NOR Flash with BIOS
EEPROM: 1024 Byte 24C08 (I2C)
Ext. Memory: SD-Card socket
Serial Ports: 1x DB9 connector (RS232), total: 3x serial ports on the PCB
USB: 1x USB-A Host, 1x USB-B Device
Audio Output: 3.5 mm stereo jack
Audio Input: on PCB + condenser microphone
Ethernet: RJ-45 10/100M (DM9000)
RTC: Real Time Clock with battery
Beeper: PWM buzzer
Camera: 20 pin Camera interface
LCD Interface
STN Displays:
4 bit dual scan, 4 bit single scan or 8 bit single scan display type
monochrome, 4 gray levels, 16 gray levels, 256 colors or 4096 colors
Max: 1024x768, 4096 colors
TFT Displays:
1, 2, 4 or 8 bpp palletized color displays
16 or 24 bpp non-palletized true-color displays
Max: 1024x768, 64k colors
Connector for FriendlyARM Displays (3,5" and 7") and VGA Board
Touch Panel: 4 wire resistive
User Inputs: 6x push buttons and 1x A/D pot
User Outputs: 4x LEDs
Expansion: 40 pin System Bus, 34 pin GPIO (2.0mm)
Debug: 10 pin JTAG (2.0mm)
Power: 5V connector, power switch and LED
Power Supply: regulated 5V 1A
OS Support
Android
Linux 2.6
Windows CE 5 and 6


Техническая документация http://www.friendlyarm.net/downloads
Первые шаги, пересборка ядра, файлы инициализации перефирии http://members.cox.net/ebrombaugh1/embe ... index.html
на сегодняшний день покупать дешевле всего здесь:
http://cgi.ebay.com/MINI2440-S3C2440-AR ... 4cee5c760e

Тех кого останавливает покупка mini2440 потому что боится (не знает как и т.д.) через ebay, могут заказывать через меня.
Получится:
1. на 150р. дороже за пересылку почтой России
2. и соответственно на одну неделю дольше.

Счастливые обладатели:



У этих продавцов покупать не стоит:
ge-th2009

Для разработки линукс дистрибутива разработчика открыта тема Calculate Linux Roboforum Build
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 03 июн 2010, 15:37

Лучше в первое сообщение вынести, полностью тему такую через пару месяцев точно никто читать не будет :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 03 июн 2010, 15:58

Камера цифровая, в комплект не идет, она не впаяна, вешается на разъем или через шлейфик (тоже в комплект не входит).В комплекте блок питания, диск, плата, шнур usb и сетевой, отладчик-программатор jtag На диске информация не очень, краткая. До всего, большей частью, приходилось доходить самому. Адрес писать в транслите. Имя, Фамилия, Улица, дом - квартира, Россия. Приходит ровно через месяц.

Добавлено спустя 6 минут 15 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Один недостаток USB только один. Клаву и мышь приходится включать через хаб. Этот недостаток убран у tq2440
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Timmy » 03 июн 2010, 16:01

приходит через месяц-три как вам повезед

все опции подключаются как переферия, дисплей тоже является, на разъемо присобаченым

как покупать
пишем продавцу
я хочу модуль (128. 256мб 512мб 1гиг) указываете размер...независимо от того есть или нет у него в магазе
i want buy S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen with XXX nand flash
диапазон цен на память 104 стоит кит с 256 мб гдето 130баксов гиговый кит
дисплей можно ставить 7 дюймовый гдето +30 юсд, меняем 3.5" на 7"

опцивы
can you add for my order (в магазе у него нет но добавить иногда может, спрашиваем вощем)
cam (камерка) порядка 20юсд
vga converter (чтоб иметь VGA для монитора)40баксов
wifi adapter ну понятно чо це цену точно не знаю у других порядка 60юсд

далее магичиская фраза
please do combine shipping and discount
в этой фразе смысл упакуй нахрен все поплотнее, чтоб мне доставко подешевле
thanks

i want buy S3C2440 ARM9 Board + **LCD"** TFT LCD Touch Screen with @XXX@ nand flash \\XXX 128mb 256mb 512mb 1gb XXX **LCD 3.5" или 7"**
can you add for my order (camera, wifi, vga converter )
please do combine shipping and discount =)
i want euro power adapter, can you send me it?
thanks

второй вариант ищем все в одном, иногда раздельно дешевле
можно договорится
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Alex080969 » 03 июн 2010, 16:01

Прочитал я тему, только плохо английский знаю, неохото в переписку вступать.
Хочу вот это прикупить mini2440 - S3C2440 ARM9 совета 3,5 "TFT LCD + камера + Wi-Fi.
Но вот что меня напригает так это работать стаким маленьким экранчиком. Хотелось ещё прикупить 1024x768 @ 70 Гц VGA модуль для ARM9 S3C2440 mini2440 но возникает вопрос - а можно ли их вместе прицепить? Если судить по снимкам то тогда Touch Screen надо убирать.. Никто не может подсказать - я правильно понял?
И ещё, когда вы заказывали, то доставку через кого делали?
А то там табличка есть:
есть смысл 30 баксов платить чтоб за 10 дней дошло?
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Timmy » 03 июн 2010, 16:09

Регистред айр мейл это месяц - три (стандартная Почто)

ЕмС 10дней - полтора месяца (Это при наличии сервиса доставка на порог, что приятно)

ДиЭйЧЕЛ - вы не получите заказ никогда(Потому что они #№$$&^%# )
----
доставка не указывается никакая, если не хотим DHL или EMS
указываем что хотите трекинг номер
i need tracking number
или, отправляй тока с трекингом
(send only with tracking)
трекинг даст понять где ваша посылка, кроме того месяца что она будет валятся в углу на таможне
и вы будете хз доехала она до россии или нет


VGA adapter ставится вместо дисплея, либо одно либо другое
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 03 июн 2010, 17:08

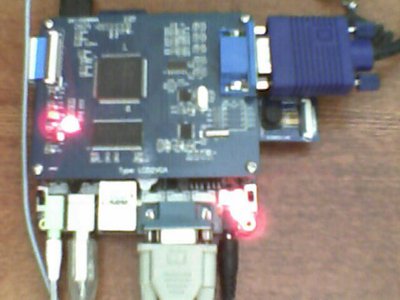

Вот с VGA
Вложения
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Timmy » 03 июн 2010, 20:17

а что за переферия понатыканна?

снизу вифи?
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 03 июн 2010, 20:29

Наушники, камера, COM, SD, клава, VGA модуль. COM смотрю лог загрузки, на SD ядро и файловая система и т.д.
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 04 июн 2010, 11:12

Что-то сегодня нет ни вопросов ни ответов...

Добавлено спустя 3 минуты 19 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Может пока написать как с ней начать работать для тех, кто еще в ожидание. Потом проще будет. А то предприимчивые китайцы подробные инструкции только на китайском пишут :)
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение EdGull » 04 июн 2010, 11:13

не мона, а нуна! (с)
и чем больше скриншотов тем лучше.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 04 июн 2010, 12:54

Ну начнем с того... Приходите на почту, получаете коробочку немного помятую :), проносите домой, открываете и что видите? Пакетик с болтиками, дисплей, диск, блок питания, кабель USB, COM и сетевой. Блок питания, как закажите. В стандарте идет как на снимке. Советую запастись адаптером.


На CD все есть, вот только проблема с самим мануалом на MINI, он содержит только поверхностную информацию (78 стр) реально китайский 653 стр. Глядя на плату начинает играть любопытство и ничего по началу не делая включаем питание. Что видим? НИЧЕГО! :) Надо обратить на переключатель NOR и NAND. Если NOR, то на дисплее темно. Загружается VIVI и его меню видно только в терминале.


Добавлено спустя 1 минуту 55 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Сейчас LCD вместо монитора подцеплю и дальше.

Добавлено спустя 19 минут 39 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Адаптеры под наши розетки.

Добавлено спустя 21 минуту 10 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

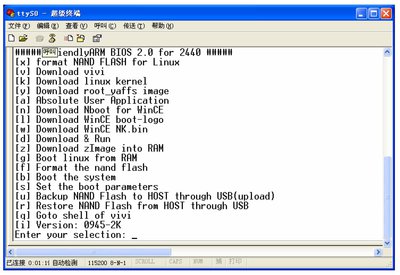

Значит дальше. Переключаемся на NAND и включаем питание.
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 04 июн 2010, 13:00

Вставил картинки в соотв. места сообщения.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение pilamaster » 04 июн 2010, 15:08

По вопросам покупки: я брал у esky-sh, доставка по умолчанию - EMS (30 баксов до России), брал плата+3,5 экран+подарочный JTAG на одной микрухе на LPT порт, поскольку работаю с платой через ОС, JTAG понадобился только для заливки более свежего загрузчика (supervivi) и отдельно камеру (была опция free shipping), все упаковали в одну коробку и отправили. Этот продавец дает после покупки доступ к профильному форуму и ftp, где лежат файлы с комплектного диска и выкладываются обновления ПО. Вот здесь есть мануалы на английском http://www.thaieasyelec.com/Free-Service-from-ThaiEasyElec/ARM9-mini2440--micro2440-FriendlyARM-Tutorial.html При заказе ничего не писал продавцу, при покупке лота просто нажал кнопку Buy now, оплатил палкой и получил через месяц на почте (дело было под новый год, поэтому хоть и EMS, но шло долго). Трекинг выслали сразу после отправки посылки из Китая.
Аватара пользователя
pilamaster

Сообщения: 15
Зарегистрирован: 22 май 2010, 15:39
Откуда: Санкт-Петербург
прог. языки: C,C#,Python

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 04 июн 2010, 19:39

При первой загрузки, после появления маленького пингвина, надо откалибровать точскрин. Дальше грузится Qtopia. Выставляем часовой пояс, время, меняем язык с китайского на англицкий и балуемся. Когда на баловались и все надоело, то можно заняться делом.
Я поставил VMware, затем стал ставить Fedora 12. При создании вир машины с федорой, память укажите не меньше 512 мб, а то будет только командная строка. Почему Fedora? Потому что на mini изначально Linux и она мне больше нравится. Да и китайцы вроде с ней работают. После того как установили и запустили Fedora, надо разрешить вход под root-ом. Можно все оставить как есть и входить под пользователем а затем менять пользователя на root в терминале с помощью команды su , но мне удобнее сразу входить под root-ом. Чтобы разрешить права при входе, заходим под обычным пользователем,дальше
a@asd$ su
Пароль:******
root@asd$
root@asd$ gedit

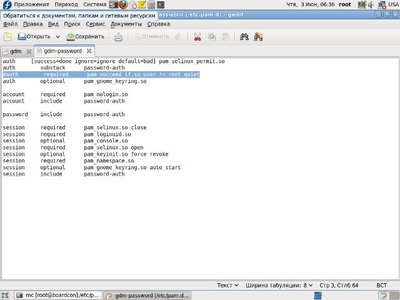

Загрузится редактор, открываем два файла etc/pam.d/gdm и etc/pam.d/gdm-password редактируем и сохраняем. После этого можно заходить под рутом.

Добавлено спустя 2 часа 49 минут 5 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
прододжение в понедельник. кросскомпилятор, ядро, убут.
Вложения
вначале выделенной строчки ставим #
вначале выделенной строчки ставим #
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение elesy » 05 июн 2010, 07:02

работать постояно под root не есть хорошо
elesy

Сообщения: 92
Зарегистрирован: 24 май 2010, 15:31
Откуда: Екатеринбург
ФИО: Зайцев Иван Алексеевич
