mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

Сообщение EdGull » 19 май 2010, 07:44

а я вот, благодаря Тимуру (Timmy) :friends: , себе присматриваю mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen) - 85$, цена с доставкой в РФ примерно 104$



Код: Выделить всёРазвернуть
Specification

Dimension: 100 x 100 mm
CPU: 400 MHz Samsung S3C2440A ARM920T (Max freq. 533 MHz)
RAM: 64 MB SDRAM, 32 bit 100 MHz Bus
Flash: 64 MB / 128 MB / 256 MB / 1GB NAND Flash and 2 MB NOR Flash with BIOS
EEPROM: 1024 Byte 24C08 (I2C)
Ext. Memory: SD-Card socket
Serial Ports: 1x DB9 connector (RS232), total: 3x serial ports on the PCB
USB: 1x USB-A Host, 1x USB-B Device
Audio Output: 3.5 mm stereo jack
Audio Input: on PCB + condenser microphone
Ethernet: RJ-45 10/100M (DM9000)
RTC: Real Time Clock with battery
Beeper: PWM buzzer
Camera: 20 pin Camera interface
LCD Interface
STN Displays:
4 bit dual scan, 4 bit single scan or 8 bit single scan display type
monochrome, 4 gray levels, 16 gray levels, 256 colors or 4096 colors
Max: 1024x768, 4096 colors
TFT Displays:
1, 2, 4 or 8 bpp palletized color displays
16 or 24 bpp non-palletized true-color displays
Max: 1024x768, 64k colors
Connector for FriendlyARM Displays (3,5" and 7") and VGA Board
Touch Panel: 4 wire resistive
User Inputs: 6x push buttons and 1x A/D pot
User Outputs: 4x LEDs
Expansion: 40 pin System Bus, 34 pin GPIO (2.0mm)
Debug: 10 pin JTAG (2.0mm)
Power: 5V connector, power switch and LED
Power Supply: regulated 5V 1A
OS Support
Android
Linux 2.6
Windows CE 5 and 6


Техническая документация http://www.friendlyarm.net/downloads
Первые шаги, пересборка ядра, файлы инициализации перефирии http://members.cox.net/ebrombaugh1/embe ... index.html
на сегодняшний день покупать дешевле всего здесь:
http://cgi.ebay.com/MINI2440-S3C2440-AR ... 4cee5c760e

Тех кого останавливает покупка mini2440 потому что боится (не знает как и т.д.) через ebay, могут заказывать через меня.
Получится:
1. на 150р. дороже за пересылку почтой России
2. и соответственно на одну неделю дольше.

Счастливые обладатели:



У этих продавцов покупать не стоит:
ge-th2009

Для разработки линукс дистрибутива разработчика открыта тема Calculate Linux Roboforum Build
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 02 июн 2010, 11:40

У меня есть mini2440. Vivi оставил только в NOR, в NAND запихал uboot. Запускаю полностью с SD и ядро и rootfs.
Последний раз редактировалось Andrey37 02 июн 2010, 11:43, всего редактировалось 1 раз.
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение setar » 02 июн 2010, 11:42

что то делал уже?
какими умениями обладаешь и есть ли желание поучаствовать в совместном проекте ??
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 02 июн 2010, 11:47

Конкретно ковыряться времени маловато, работы много. А так как выпадает сразу мучаю, пока начальник не видит :). Я с ней на работе ковыряюсь. :)

Добавлено спустя 1 минуту 57 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Работаю в VMware Fedora 12
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение br0x » 02 июн 2010, 13:22

Кстати, вот ресурс, на который следует обратить внимание: http://www.angstrom-distribution.org
Там можно в онлайне собирать для себя дистрибутив по вкусу.
Here I am, brain the size of a planet, and they ask me to take you to the bridge!
Аватара пользователя
br0x

Сообщения: 59
Зарегистрирован: 18 май 2010, 00:32
Откуда: Харьков
прог. языки: C, Haskell

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Andrey37 » 02 июн 2010, 16:38

Можно rootfs, но работает только без графической оболочки. Opie не собирает. хотя у меня есть готовый от них.

Добавлено спустя 4 минуты 37 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
Сейчас отцепил lcd, пересобрал ядро, подключил монитор, клаву с мышью и балуюсь с камерой и зуммером с командной строки.
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение ikorsa » 02 июн 2010, 20:13

Как решили вопрос с шагом 2.0 мм?

Набор с проводами у меня есть но там ответная часть под плату 2.0мм

может кто подскажет где а Питере можно найти плату с шагом 2 мм

На mini2440 хочу сделать маленький проект телематического устройства для записи
показани движение (GPS MK53 5 HZ) + тахометр на LM2917 к входу АЦП1
+ датчики тепературы цилиндров SPI MAX 6775 + акселерометр X,Y,Z

на коленке все проверил - вроде работает . но СРОЧНО нужна плата 2 мм


Следуйщий этап подключить радио модуль на 1 Мб к SPI ... но вначале хочется
нормально все спаять...
ikorsa

Сообщения: 1
Зарегистрирован: 02 июн 2010, 19:53

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Timmy » 02 июн 2010, 21:00

может актуально
http://blog.cor-net.org/embedded/mini24 ... -mini2440/

линки внутри внутрях
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 03 июн 2010, 13:39

К вопросу ввода аналогового видеосигнала в плату:

Модуль для этого за 65$ на Ebay.com (чип затерт) - http://cgi.ebay.nl/CCTV-Camera-Video-In ... 3efc703201

Этот же модуль на корейском сайте - http://translate.google.ru/translate?hl ... no%3D34719 - явно указано, что чип SAA7113

Добавлено спустя 4 минуты 49 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)

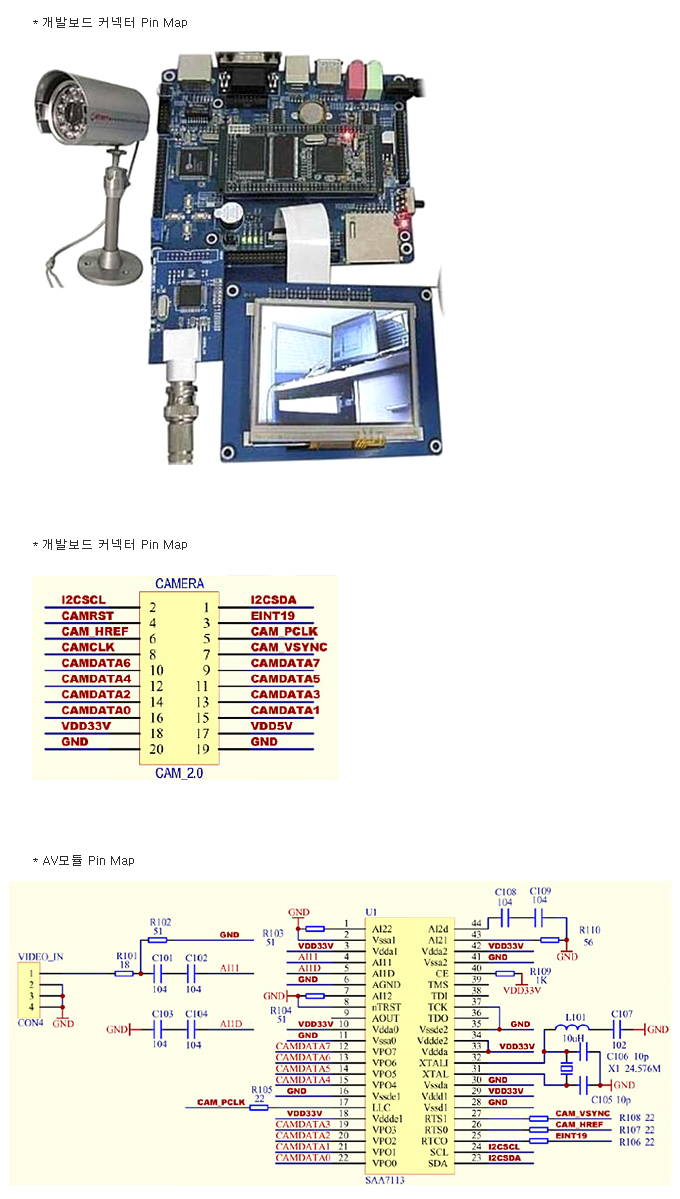

Картинка с последней ссылки со схемой, чтобы не пропала:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Alex080969 » 03 июн 2010, 13:56

по поводу приобретения - Windows CE 5 and 6 это просто возможность? можно гденить сборочку под мини найти?


Добавлено спустя 3 минуты:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
а до 533MHz можно разогнать проц?

Добавлено спустя 7 минут 17 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
ну про win CE вроде есть откель скачнуть (http://www.friendlyarm.net/downloads)

Но что- то я нихрена не разобрался я как при заказе опции заказывать.. бум разбираться.

Добавлено спустя 2 минуты 20 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
просветите пжалста
Returns: No Returns Accepted эт чего означает? что деньгу невозвращает?
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 03 июн 2010, 13:57

Товар ему нельзя вернуть если что-то не понравилось. Видимо так.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 03 июн 2010, 14:00

по англицки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Alex080969 » 03 июн 2010, 14:13

а камера в базовом комплекте идёт или как опция? на проводочках или впаяна? :sorry:

Добавлено спустя 8 минут 15 секунд:
Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen)
А что писать здесь - State / Province / Region
Красноярский край што ли? (Krasnoyarskiy edge)
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение =DeaD= » 03 июн 2010, 14:25

Камеры в базовом нету. Это опция.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Alex080969 » 03 июн 2010, 15:28

А у esky-sh никто не покупал? например mini2440 - S3C2440 ARM9 Board+3.5" TFT LCD+Camera+Wi-Fi
У него вроде как побольше выбор чем у hifikanon
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: mini2440 (S3C2440 ARM9 Board + 3.5" TFT LCD Touch Screen

Сообщение Timmy » 03 июн 2010, 15:36

Alex080969 писал(а):Но что- то я нихрена не разобрался я как при заказе опции заказывать.. бум разбираться.

Читаем тему полностью

Я себе брал 256 мб + 3 дюйма+ камерку + фиви = гдето 154 юсд
вроде у
esky-sh
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург
