Устройство пылесоса QQ-02

Устройство пылесоса QQ-02

Сообщение yak-40 » 12 янв 2010, 20:49

По случаю попал ко мне на время этот девайс. Грех было не потестить.
Достаточно неплохой на мой взгляд по качеству и эксплуатационным характеристикам.
Цена 8600р.

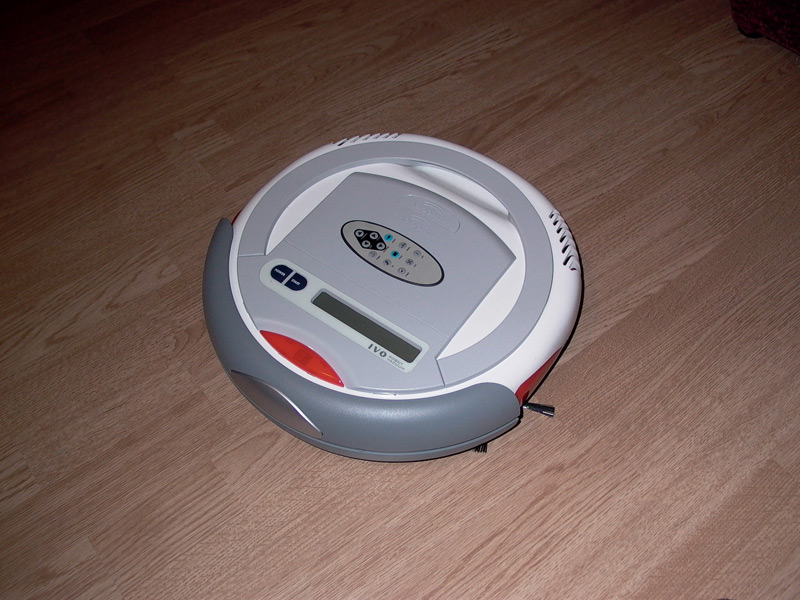

Вот его внешний вид.
диаметр 350мм высота 90мм.

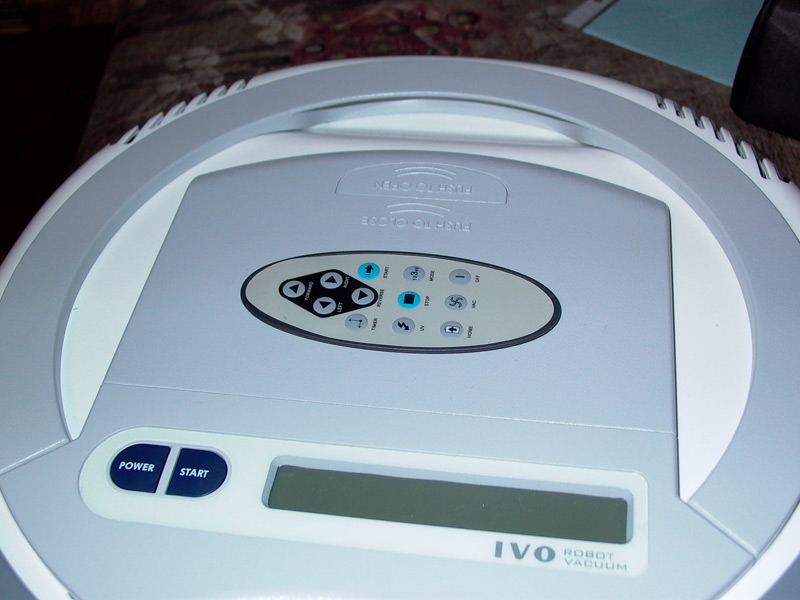

На верхней крышке расположен пульт управления (наверное что-бы не потерялся) :)

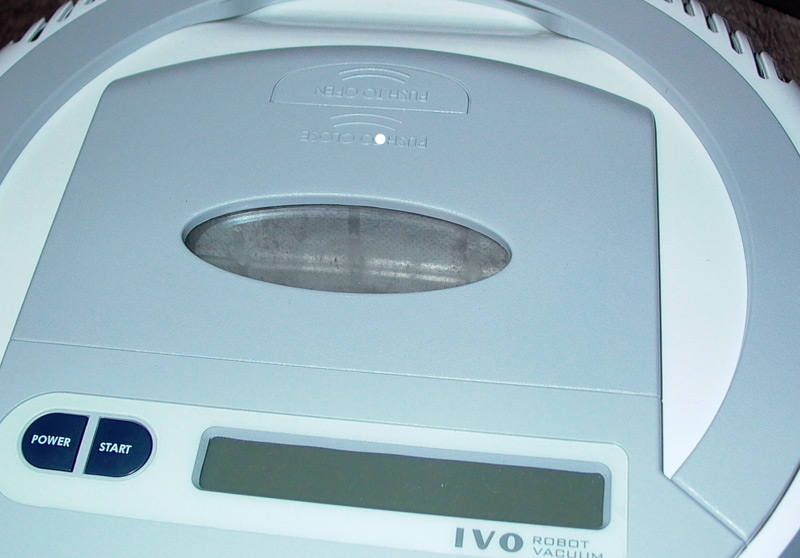

Под пультом прозрачное окошечко для того, что-бы можно было контролировать пылесборник.

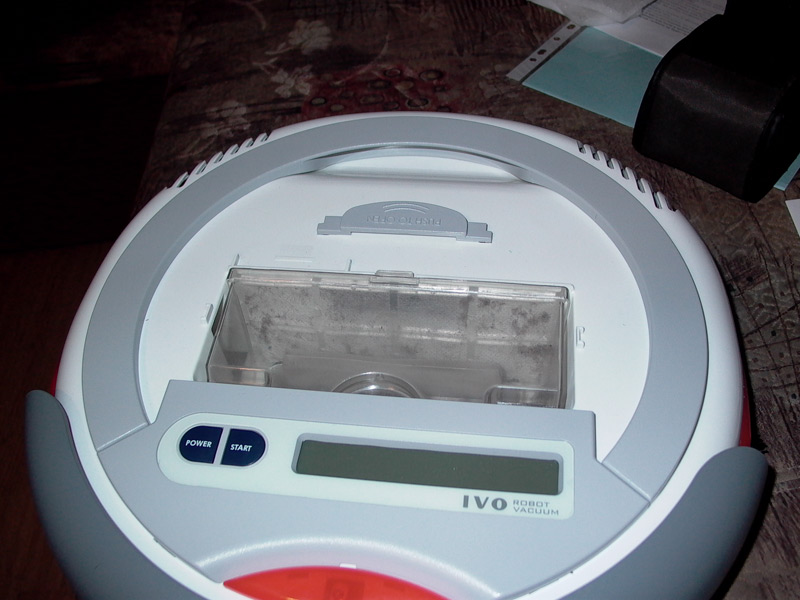

Под удобно открывающейся крышкой расположен съемный пылесборник

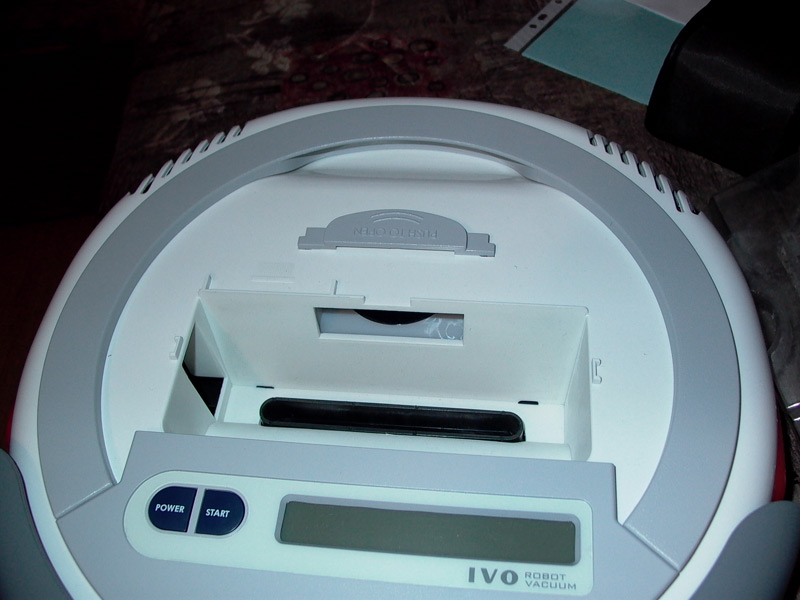

Под пылесборником собственно турбина.

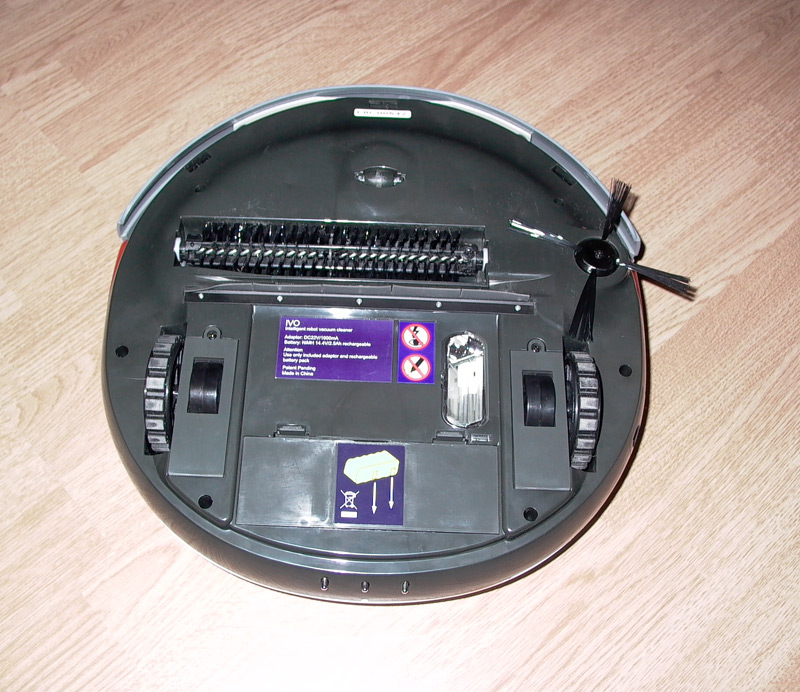

Снизу имеются две щётки. Крутятся удивительно медленно. Примерно 2 оборота в секунду. Работают от одного двигателя. Щетина очень мягкая. Похоже искуственная. Ниже щётки видна ультрафиолетовая лампа.

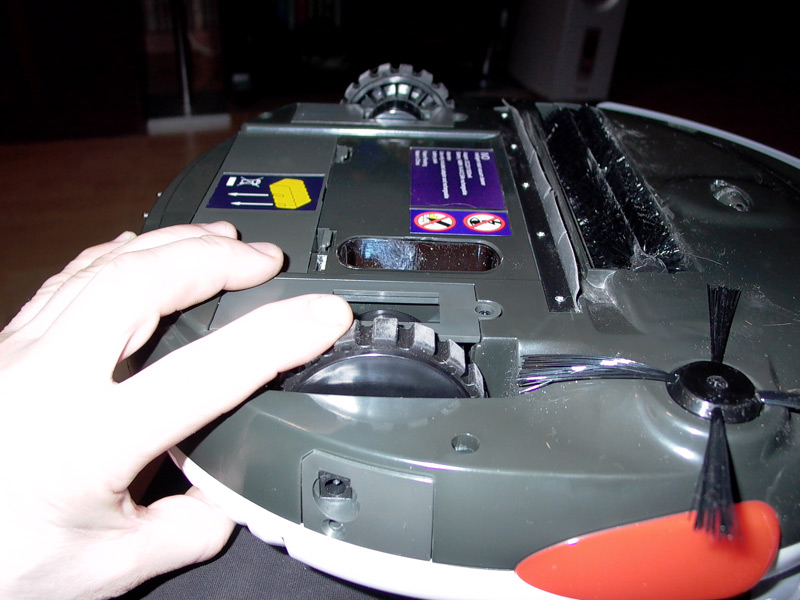

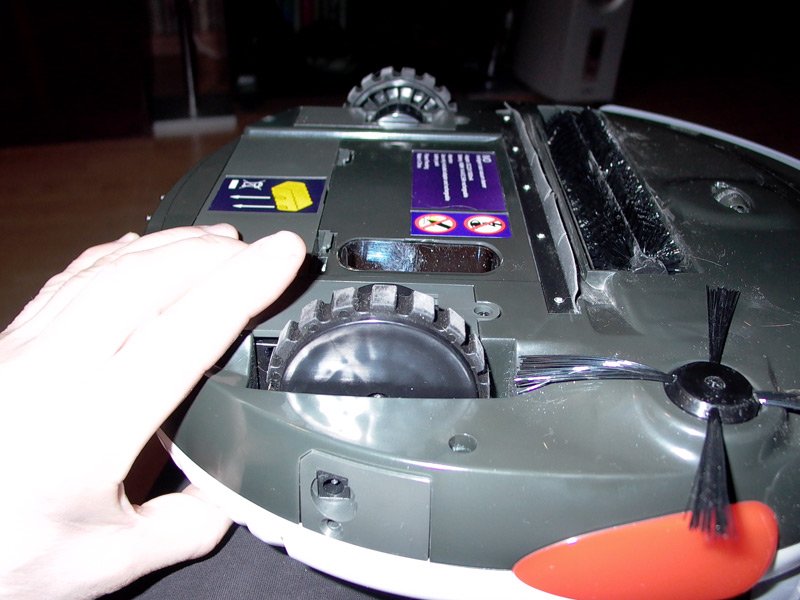

Колёсные узлы подпружинены. Ход достаточно большой. При нажатии на провый слышен характерный щелчек. Очевидно концевик "взяли в руки".

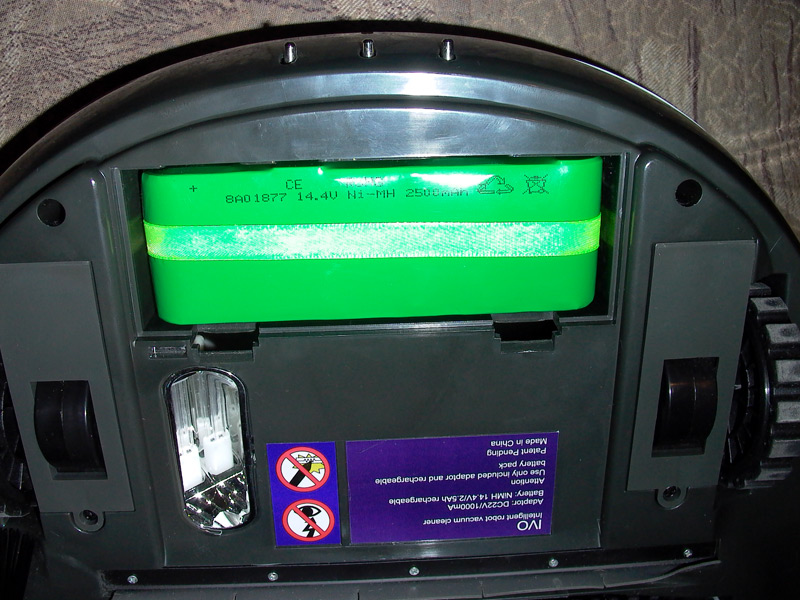

Аккумуляторный отсек расположен сзади. Аккумулятор Ni-MH 2500 mAh 14,4V

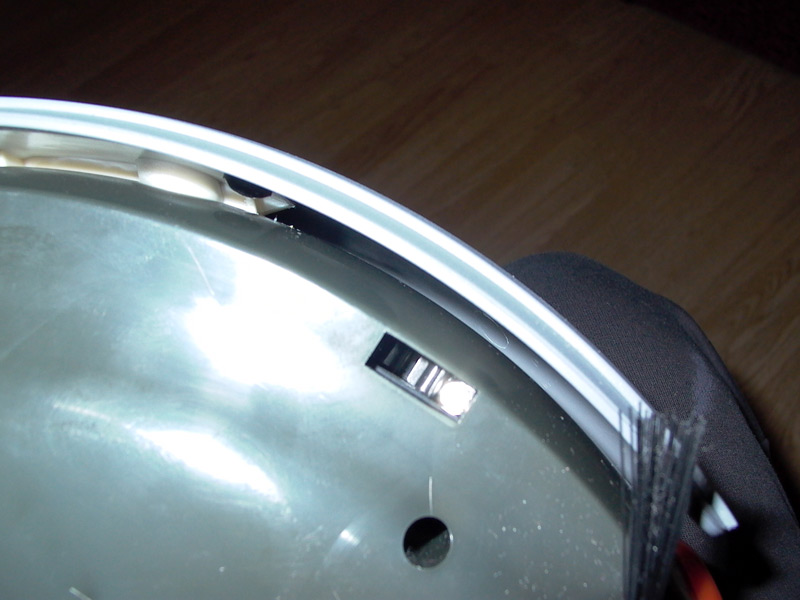

Три ИК датчика расположены на передней части, предназначены для предотвращения падения пылесоса с лестницы.

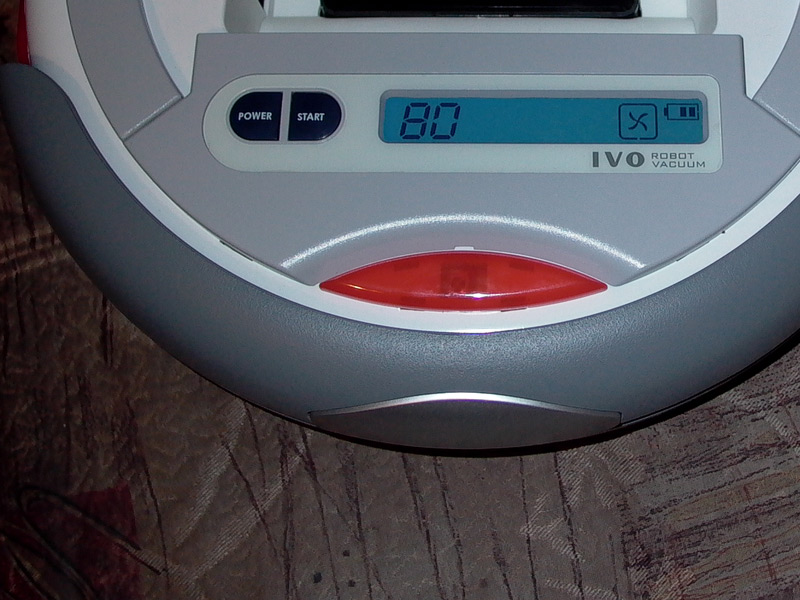

Гламурный голубой дисплейчик, достаточно информативный.
Снизу за красным стёклышком расположен ТСОП дистанционного управления

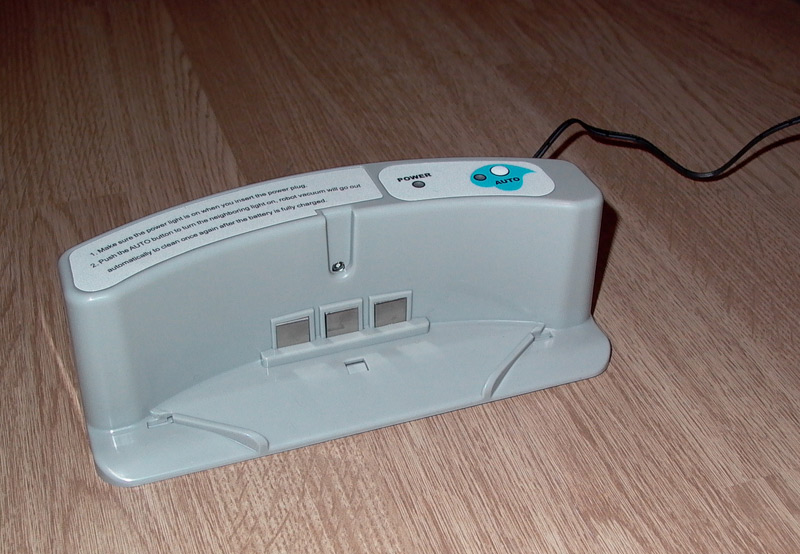

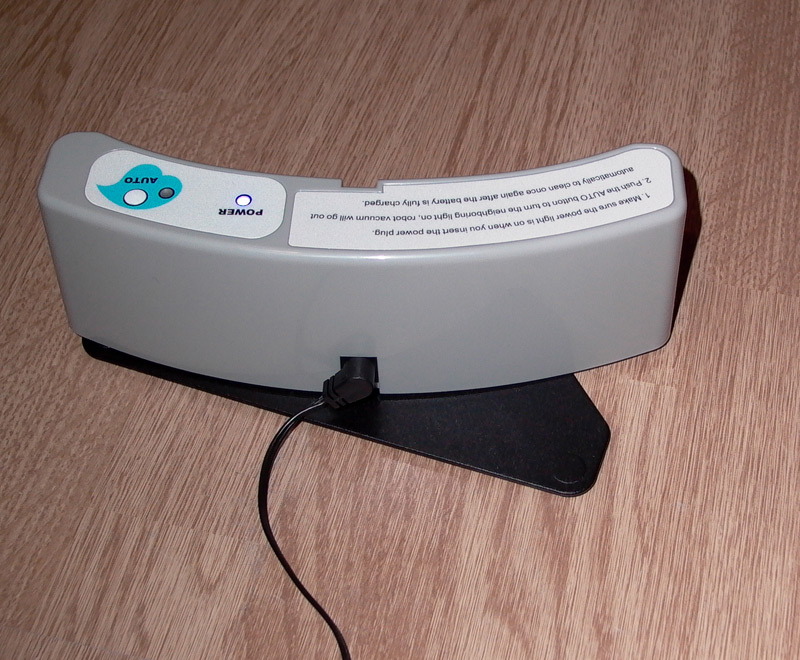

Базовая станция проста до безобразия.

Размещена на поворотной стойке для облегчения коннекта.

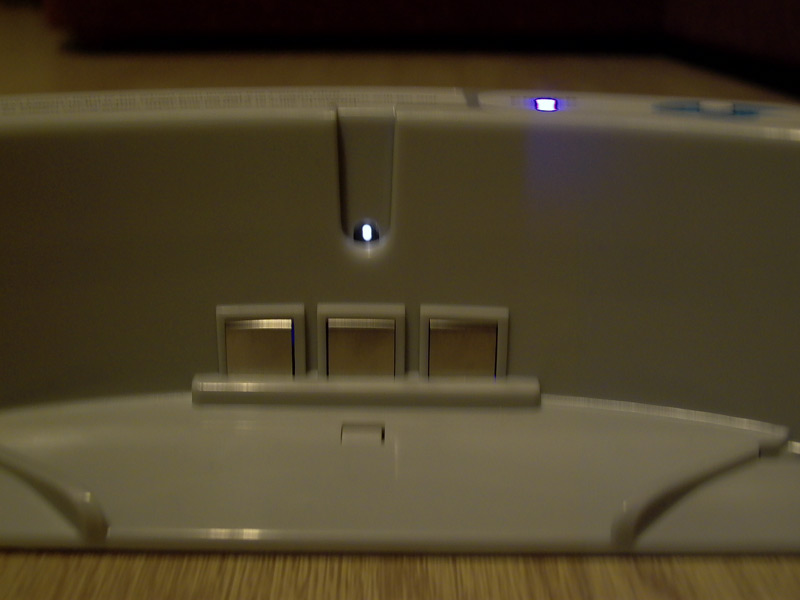

В объективе фотоаппарата видно свечение единственного ИК диода
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение SkyStorm » 12 янв 2010, 22:49

Его удалось только посмотреть или в работе тоже заценил??? Как общее впечатление???
А зачем ему ультрофиалетовая лампа?
Над круглыми щеточками красные выпуклости, это что?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 12 янв 2010, 23:29

В работе тоже удалось попробовать.
Пыль собирает хорошо. Особенно понравился режим движения вдоль плинтуса. Надо в своём такой реализовать. Очень эффективный режим. Особенно с боковой щёткой. Попробую снять видео и выложить.
УФ-лампа, как пишут в инструкции для антибактериальной обработки пола :shock:
Круглые красные выпуклости это мигалки со встроенными красными светодиодами. Когда ездит, они мигают. Очень полезно в темноте :)
Огорчило то, что с базой плохо стыкуется, видит не далее 0,5м. с первого раза ни разу не зашел, а если сразу не заходит, то круг по комнате делает. Ужос :(
И ещё со смазкой проблеммы, скрипит местами однако :D Ну это характерно для всех я так понимаю.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение SMT » 13 янв 2010, 00:18

В ветке Серийные роботы-пылесосы тоже про него написал
CleanMate QQ-2 похоже честно старается попылесосить вдоль плинтусов


Медленная щетка наверное имеет хороший момент? На ковре не пробовал?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 13 янв 2010, 00:30

Чёт я эту тему пропустил, а-то бы туда выложил.
На ковре не пробовал, ковров нет :pardon:
Но режим мне реально понравился. Только для этого обязательно боковая щётка нужна, коей у меня пока нет :cry:

Добавлено спустя 4 минуты 54 секунды:
Да, попробовал, момент мощный, рукой трудно остановить. :shock:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение Myp » 13 янв 2010, 09:39

если там уф с безопасным для глаз диапазоном то он наверно так же безопасен и для микробов ))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Устройство пылесоса QQ-02

Сообщение SMT » 13 янв 2010, 10:01

возможно они выключают лампу при сигнале датчика "робот поднят с пола"
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 13 янв 2010, 10:08

Да, на лампу посмотреть не удалось. Как только поднимешь, выключается. А включается только с пульта.

Добавлено спустя 1 минуту 9 секунд:
И ещё злобное предупреждение рядом написано, правда на аглицком :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 13 янв 2010, 22:22

Чистка плинтуса :good:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение MiBBiM » 13 янв 2010, 22:40

енто ежели он по краю плинтуса ходит, то кто посередке будет пылесосить?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 13 янв 2010, 23:06

Ну вообщем так. У него пять режимов работы. Свободное блуждание, езда по спирали, езда вдоль плинтуса, езда звездой и езда буквой "S".
По умолчанию он чередует эти режимы. Но с пульта можно выбрать определённый режим, вплодь до парковки на базу.
Так же с пульта можно управлять пылесосом направляя его в ту или иную сторону джойстиком. Можно так-же с пульта задать время работы от 10 до 80 минут, включить или выключить турбину, ну и включить или выключить сам пылесос. Одно только непонятно, если его выключить с пульта, то включить можно только нажав кнопку на самом пылесосе. На мой взгляд это неудобно.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение SMT » 14 янв 2010, 10:50

Можно сыпануть в угол порезаных бумажек, чтобы посмотреть сколько где оставит?
Шум не достает?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 14 янв 2010, 11:34

Шумит не сильно, мне даже кажется что тише моего.
Можно сыпануть в угол порезаных бумажек, чтобы посмотреть сколько где оставит?
Всё. Поздно, упакован и отдан по назначению(в виде подарка) :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Устройство пылесоса QQ-02

Сообщение Vovan » 14 янв 2010, 11:45

Yak-40 писал(а):Огорчило то, что с базой плохо стыкуется, видит не далее 0,5м. с первого раза ни разу не зашел, а если сразу не заходит, то круг по комнате делает. Ужос :(

я думаю это потому, что всего один ТСОП...
а воздух, походу, выходит просто сзади в стороны?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Устройство пылесоса QQ-02

Сообщение yak-40 » 14 янв 2010, 11:55

Vovan писал(а):а воздух, походу, выходит просто сзади в стороны?
Да.
Vovan писал(а):я думаю это потому, что всего один ТСОП...
Перед тем как отдавать, я всё-таки разобрал базу для изучения. :D
Так вот! Там стоИт один единственный ИК-диод, и подключён просто на питание. Тоесть сигнал не модулирован и на пылесосе не ТСОП, а фотодиод. :shock:
З.Ы.
2Vovan: И ещё на базе геркон стоИт :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
