Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение mazay35 » 10 янв 2012, 14:50

С наступившим всех! :) Да, ЯК от Бизона заразная штука... Собрал ещё в старом году дважды, первый раз получились одни люфты да клины, на второй раз стал умнее, собрал на подшипниках, смазал маслицем, всё как у белых людей, механика работает как часы, но вот проблема - одну из тяг ну никак не могу придумать как реализовать посему топчется на месте с одной :( А если надо пояснить как он работает, то я могу, мне снится уже он! :D Я на измене уже! Вот в этом году коплю силы на 3 попытку... :D

ЗЫ. надо с работы принести оба варианта, сфоткать - показать хоть, может чего посоветуете..
Аватара пользователя
mazay35

Сообщения: 34
Зарегистрирован: 13 ноя 2011, 22:07

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение warhaider » 10 янв 2012, 17:01

Тебя тоже с наступувшим )))))))
Да ЯК класная штука,тоже хочется повторить...
Если ты его делал и неодного, а целых два то выложи его фотографии ( Чем больше тем лучше :D ), или лучше в архиве сразу все ))))
Я потом тоже выложу как сделатю ...
Аватара пользователя
warhaider

Сообщения: 56
Зарегистрирован: 28 авг 2011, 19:13

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 11 янв 2012, 09:19

Ничёсе.. из подшипников люди делают о_О
Респект, чё ))

Давай фоток :)
Но когда доделаешь, то выкладывай в одну кучу фото и видиво - так для коллекции удобнее ;)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Ant0ny » 11 янв 2012, 16:48

Я тоже целый месяц пыхтел со скрепками, кислотой и паяльником, но так как моя поделка далека от павуков, стоит на месте и даже не жужжит, то об ней я написал в этой теме:
http://roboforum.ru/forum10/topic9342-45.html#p229742
Но все-таки она подходит под определение (и не только) и содержит в себе целую жменю скрепок, поэтому я осмелился упомянуть о ней здесь. Кому не лень, сходите по той ссылке, и посмотрите, на что могут вдохновить MegaBIZONовские идеи. За что ему респект и поздравления с Новыми Годами! :good:
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение mazay35 » 11 янв 2012, 19:47

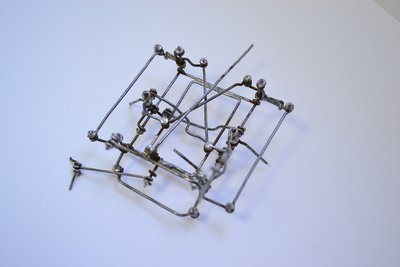

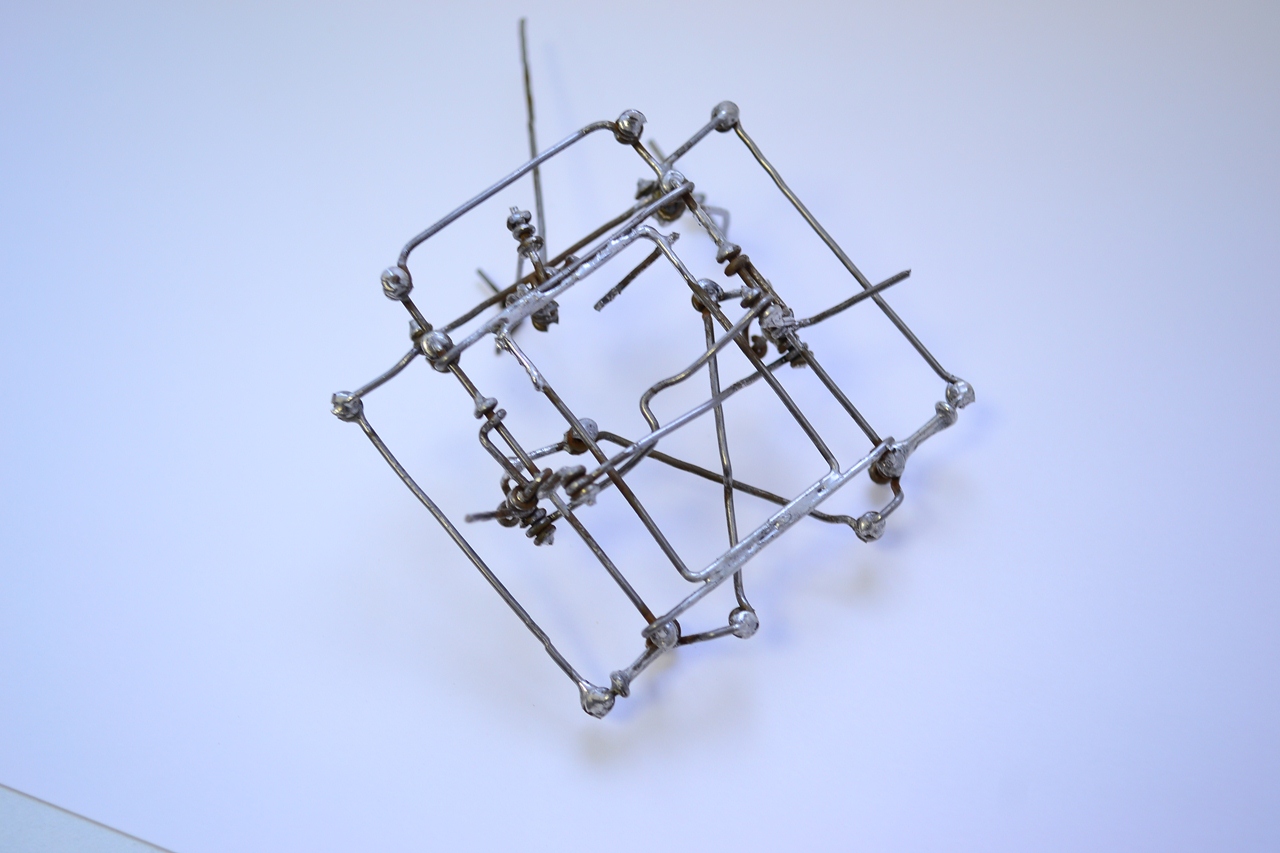

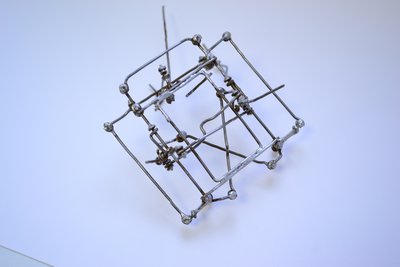

Собстно, вот так выглядит первая "моя" версия - "Люфты и клинья" называется (канула в лету уже, ушла на запчасти). Но механику по фоткам отследить реально вполне. Для тех кто пытает свою голову :)
и ещё чуть-чуть.JPG
как не стоит делать.JPG
версия 1.JPG

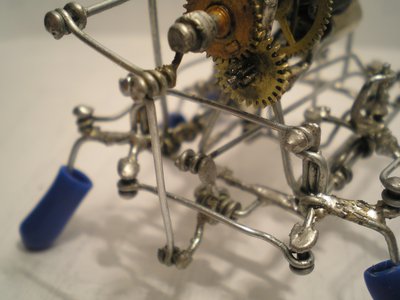

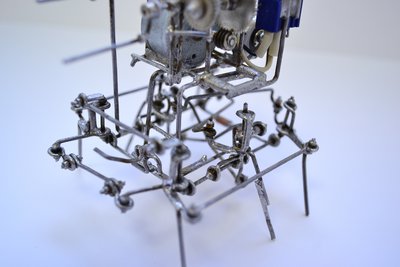

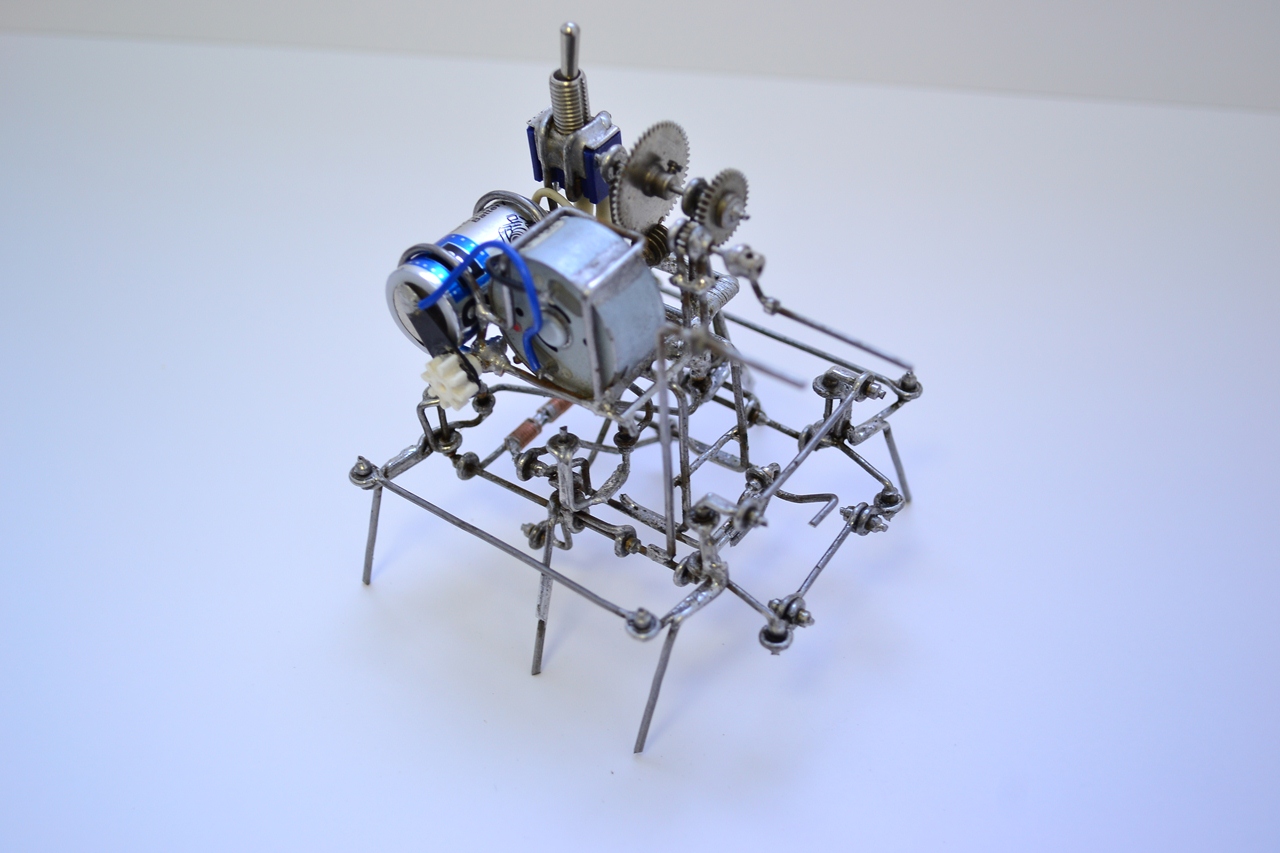

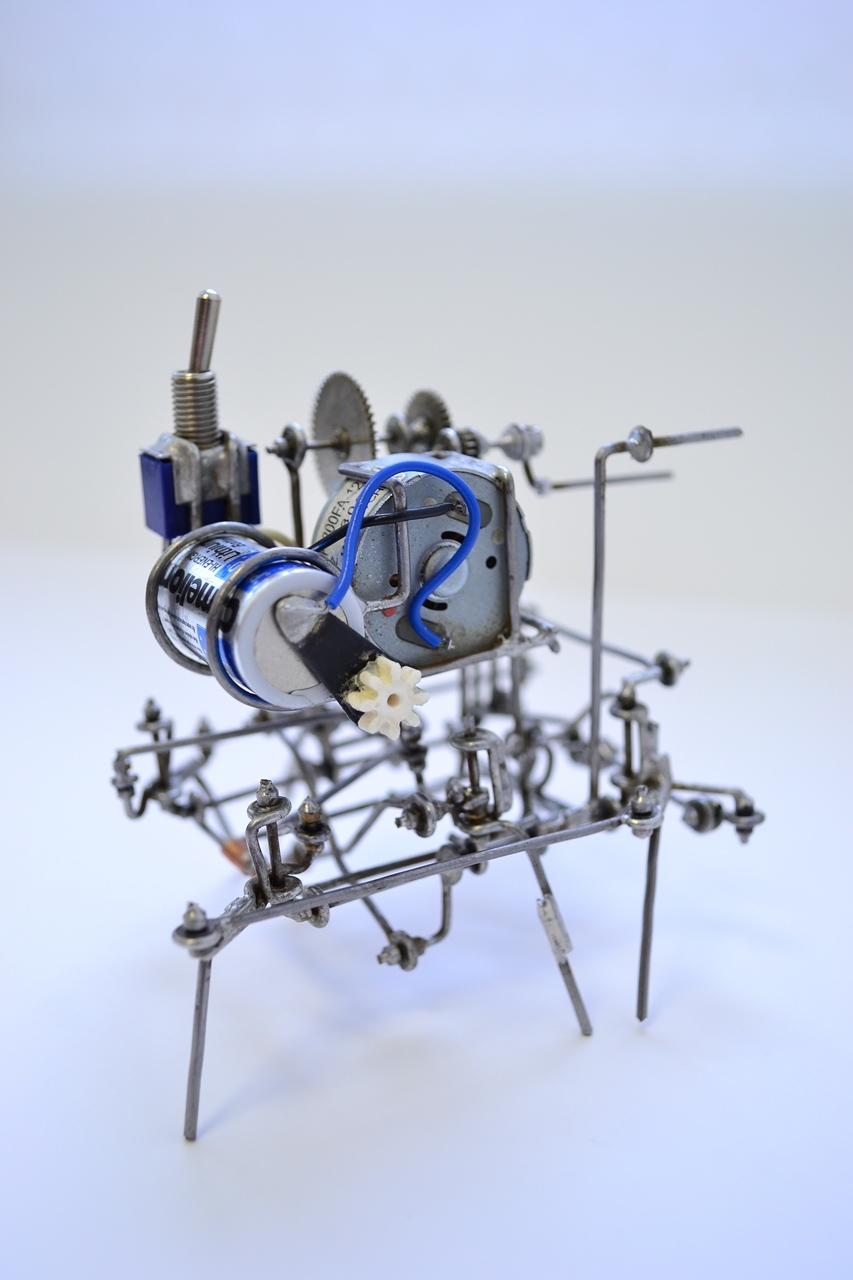

Версия вторая "моя" (почти удачная) :D
версия 2.JPG
на подшипниках.JPG

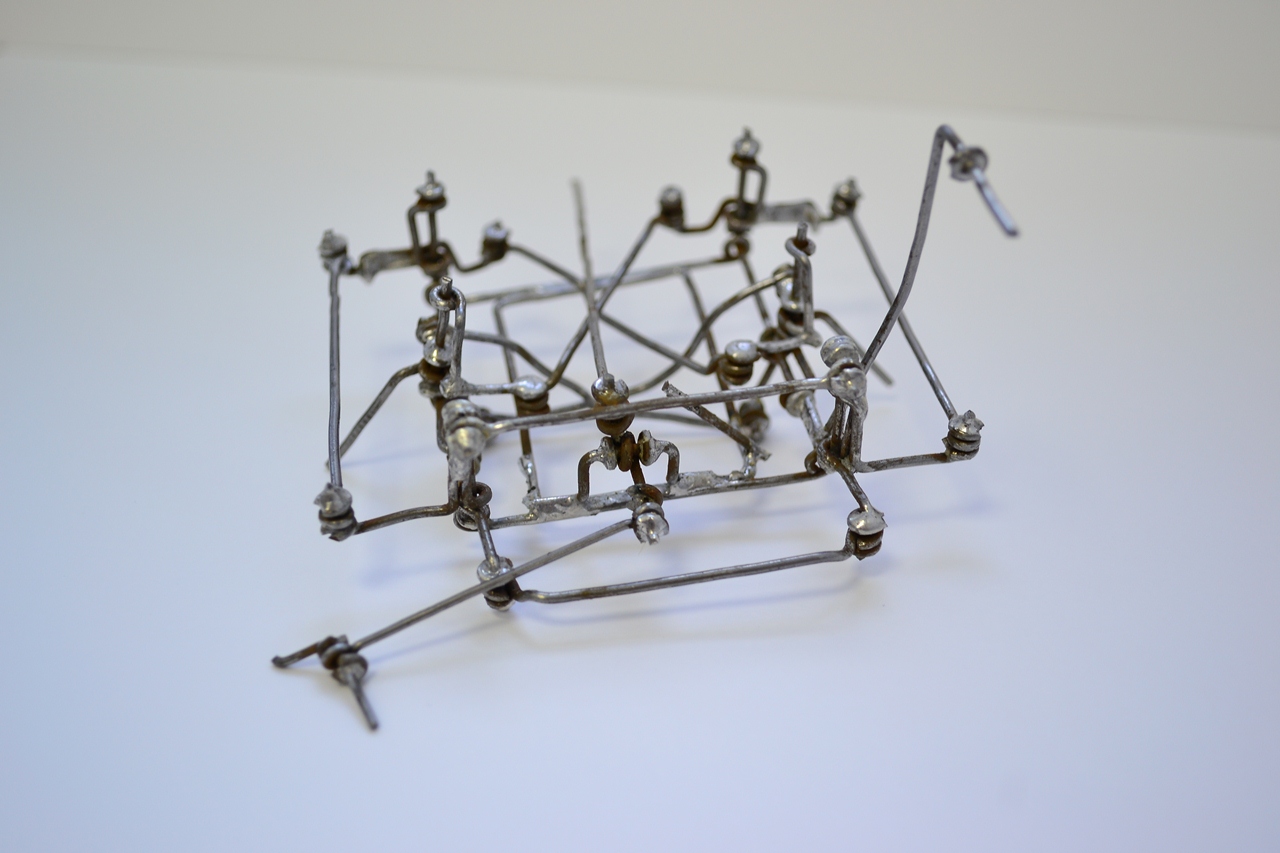

кто-то спрашивал про устройство средних лап...
так устроены средние лапы.JPG

ну и... поползновения :)
http://www.youtube.com/watch?v=Zw-eqk-YNhU&feature=youtu.be
Аватара пользователя
mazay35

Сообщения: 34
Зарегистрирован: 13 ноя 2011, 22:07

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение warhaider » 12 янв 2012, 20:12

Класно получились, особенно послебний :D
А почему у тебя от кривошипа идет только одна тяга ?
Вроде у Мегобизона их две

Может это и есть причина его походочки )))) Если нет то зачем она ? Просто у МБ невидно куда эта тяга идет (((
Кто знает отпишите чего она двигает ))) А то я тоже его делать собрался :)
Аватара пользователя
warhaider

Сообщения: 56
Зарегистрирован: 28 авг 2011, 19:13

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение mazay35 » 12 янв 2012, 21:38

но вот проблема - одну из тяг ну никак не могу придумать как реализовать посему топчется на месте с одной


У меня эти две перекладины, к одной из которых прицеплена тяга у МБ получились слишком "плавающими" что ли и двигаются не поступательно в итоге, как у мэтра, а примерно восьмёркой, а это исключает возможность "паянного" присоединения тяги к этому месту как у него, вот поэтому я и не могу придумать куда её ещё можно прицепить, чтобы это было эффективно :(

ЗЫ. всё видно на его фотках, нужно только повнимательнее посмотреть, уж поверь, я долго их изучал, но вот расшифровка если надо ;)
люфты и клинья.JPG
Аватара пользователя
mazay35

Сообщения: 34
Зарегистрирован: 13 ноя 2011, 22:07

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Angel71 » 12 янв 2012, 21:47


:crazy: креативненько
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 13 янв 2012, 15:43

ы!
Работа стока времени у меня щас занимает (ну и городок блин), что в форум заглянуть нормально не получается...
Мазай крут :) По этим фоткам чего-то прикольное произвел :good:
Я сам по ним не особо чего понимаю. Но у меня и подход другой - я по ситуации вы гибаю новую механику.. что-то общее быть может, но вот как движение с мотора к ногам придёт - может быть куча вариантов.
Потому и не помню нифига ))
Вопчем извиняйте, ничего путного по Яку подсказать не смогу :pardon:

Вот бы уже лень разогнать - "заглавия" пополнить... стока уже штуков набралось.

___
курящая махина шедевральна, ничё не скажешь ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Sergei3090 » 13 янв 2012, 20:02

Хех)))) уже механизмы научили этой вредной привычке)))))
_________________________

Что-то давно не видел новых схем скрепышей :(
Яка собирать наверное не решусь, терпения и зрения не хватит.
Есть в мыслях что-то улиткообразное, скрепыш волноход на основе схемы "жука-механика", но воплотить смогу когда тоже не знаю)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение warhaider » 13 янв 2012, 21:52

Мазай спасибо за фото...
Класная у тебя зверушки вышла :good:
Сергей "волноход" это тупо этого ?

И как ты это сделаеш ? Только если количество ног раз в 10 уменьшиш :D
Что-то давно не видел новых схем скрепышей

Так ты возьми и придууиай что-нибудь ))))
P.S Мегобизон так что всетки по поводу Яко образново девайса который может поворачивать ( который к Яку отношениЯ не имеет :crazy: ) ?????

Вот это помоему более реалезуемо ))))
Аватара пользователя
warhaider

Сообщения: 56
Зарегистрирован: 28 авг 2011, 19:13

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 14 янв 2012, 08:03

warhaider писал(а):...Мегобизон так что всетки по поводу Яко образново девайса который может поворачивать ( который к Яку отношениЯ не имеет :crazy: ) ?????

Да, кстати ))

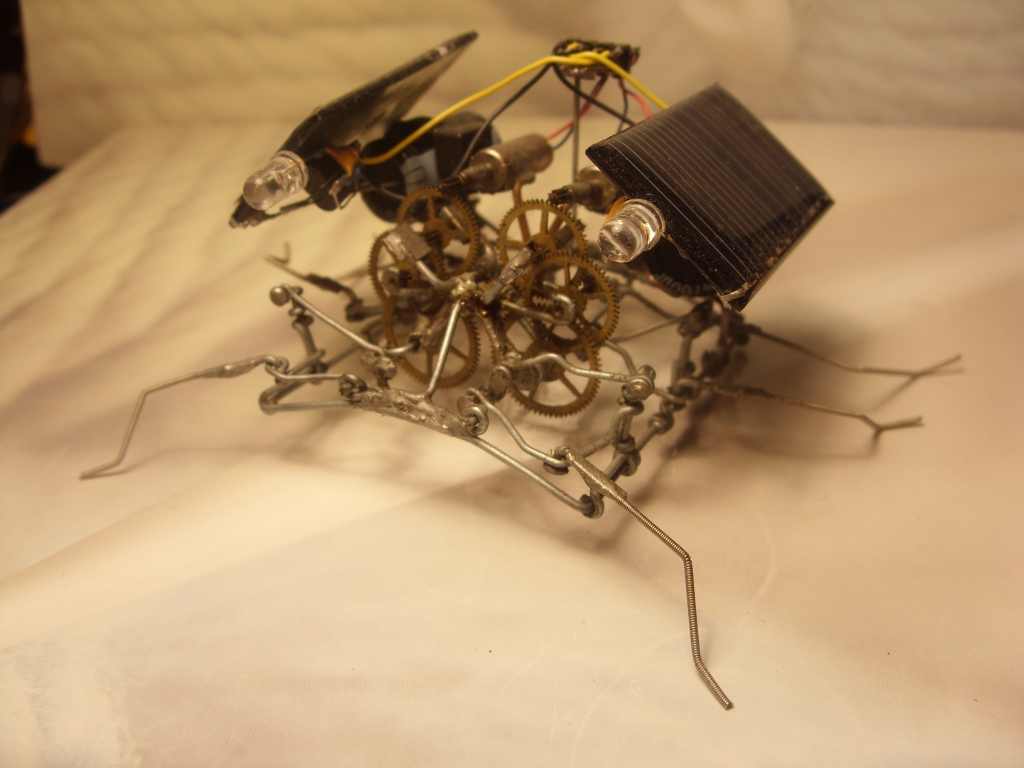

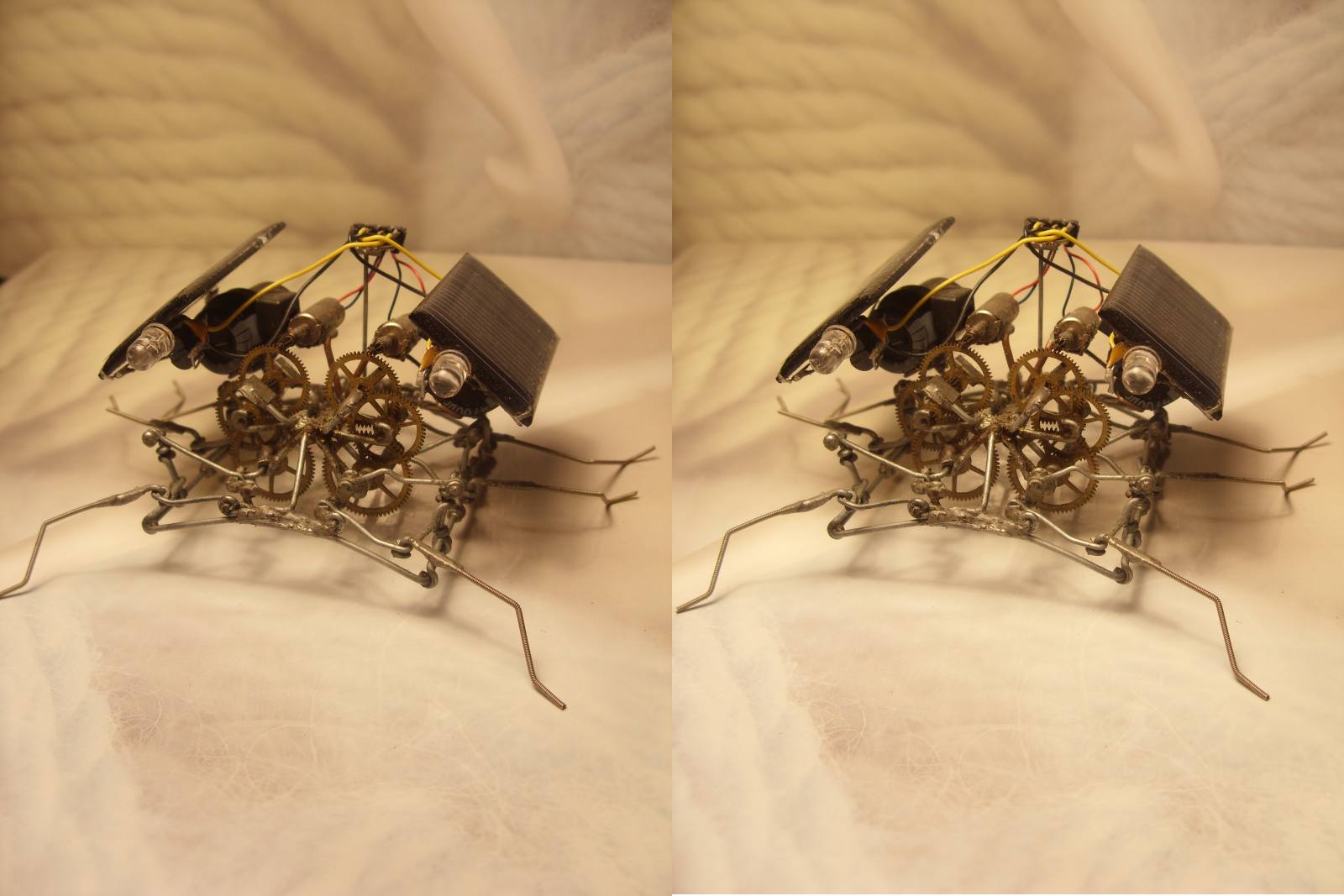

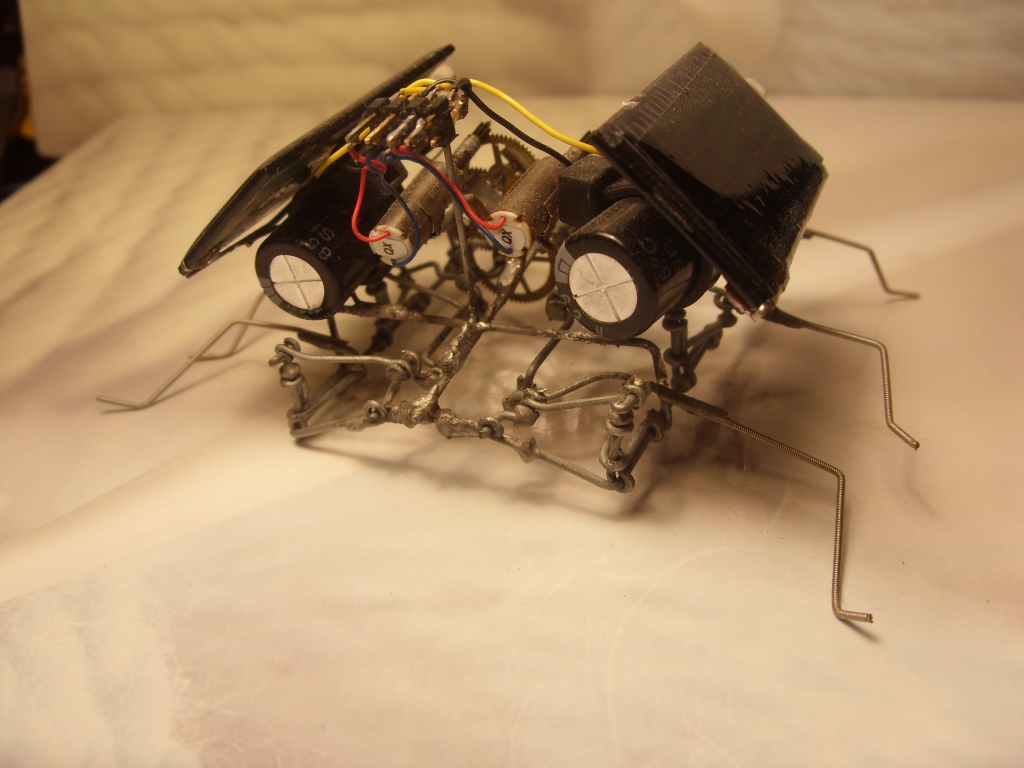

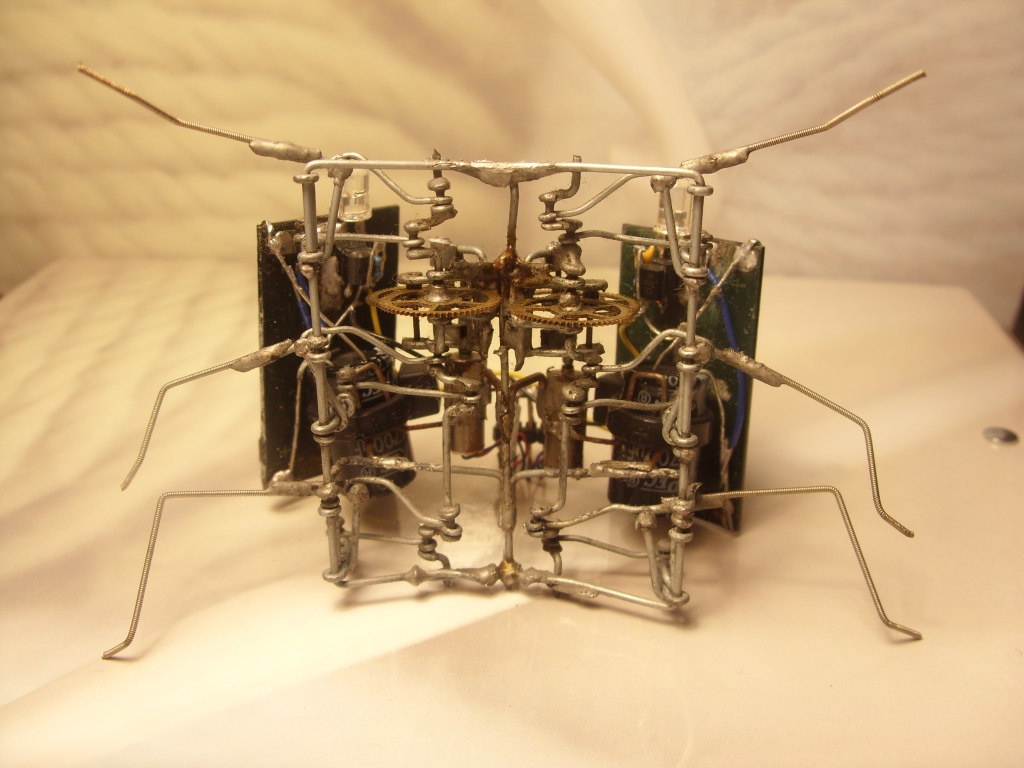

Странник.






Весьма задумчивый тип получился. Но его моно и разогнать - сменить правый мотор. Он медленнее левого (почему-то), и мне пришлось слегка притонировать правую светобатарейку - она питает левый (наиболее быстрый мотор). Но по совести надо бы менять оба мотора... Это значит перепаивать намоторные шестерни - а это такой гимор, что уж скорее всего таким и останется.

Суть его в том, что его правая и левая части соединены только механически - через раму. Правый и левый моторы едут независимо друг от друга, и никакой синхронизации. Скорость определяется уровнем засветки батарей, так что "вытаращенные" светодиоды тут только для красоты - своей "глазной" функции они тут не несут.

Схема всё та же:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Sergei3090 » 14 янв 2012, 09:21

warhaider писал(а):
Сергей "волноход" это тупо этого ?

И как ты это сделаеш ? Только если количество ног раз в 10 уменьшиш :D
Что-то давно не видел новых схем скрепышей

Так ты возьми и придууиай что-нибудь ))))

Нет, он у меня будет на скобах под пузом ходить, скоб 12 точно должно получиться :D
Я просто устроил этому жуку сдвиг фаз на 0 град. и он у меня как улитка полз, но трёх ног ему не хватало
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение cjA » 14 янв 2012, 13:56

вот есть веслоходы , а это ходулеход. По смыслу одно и тоже. если (это я 2 sergei3090) называть коленки коленками, да, то если добавить свободы в бедрах- он более резво поскочет. ножки будут не по кругу крутиться, а по овалу. только свободы только в одном измерении добавить.
( :((( я так и не научился гнуть и паять скрепки, никто не научил. сделал ходулехода (двуногого) по принципу как у сергея из линолиума, кудато полз, но очень медленно)
megaBIZON, а из линолиума можно тут?

Добавлено спустя 3 минуты 4 секунды:
Re: Павуки (и не только) из разогнутых скрепок и прочего хлама..
мнда... странник это нечто. в конец света не верю, но в конец человечества- уже пожалуй да...
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 14 янв 2012, 16:35

чаво о_О
Это вабще как?..
Да хоть из спичек! Тащи сюды ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
