Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 30 янв 2010, 00:50

Товарищи ну помогите моненько )) чуть выше писал
Еще вопрос вот схема програматора http://prottoss.com/projects/AVR910.usb ... rammer.htm используется тодже МК что и у нас он у меня на фото слева, замечательно работает, использует входы незадействованые у нас, прошивка в исходниках. следовательно) Александр небудители вы так любезны добавить в прошивку работу с усб ))) и нам останется только поменять кварц и наступит всеобщее счастие )
Может кто нить помочь с интеграцией усб функции. в исходниках этого програматора функция работы с усб написана в отдельном файле. так что думаю особого труда не составит ее туды прикрутить.
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 30 янв 2010, 04:04

:) ищи инфу об ftdi
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 31 янв 2010, 17:54

ftdi использовать не спортивно ) во 1 удорожание девайса как минимум на 150р ) а это дороже самого МК выходит. во 2 ее нужно найти еще где купить. в зачем городить лишьнее? когда нужно всего лишь добавить в прошивку работу с усб и все дела.
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение MiBBiM » 31 янв 2010, 18:40

неспортивно что-то выдумывать, когда есть волшебные 5 проводков =), которые все равно понадобятся для первой прошивки
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 31 янв 2010, 19:51

skorpionm, если вам кажеться, что добавить в прошивку поддержку юсб на таком мк, это "как два пальца об асфальт", добавьте :pardon: :D это же так легко :D нужные исходники/библиотеки/примеры для реализации юсб эт не проблема
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 31 янв 2010, 22:34

хорошо попробую...
Во 1 каков протакол по которому работает мк с обыкновенным сом.
Во 2 нужно Александру добавить с свою прогу меню выбора сом порта...! (надеюсь его прога работает с ком портом по принципу API функций)
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 31 янв 2010, 22:54

1, с утра вроде уартом величали
2, :D
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 02 фев 2010, 23:05

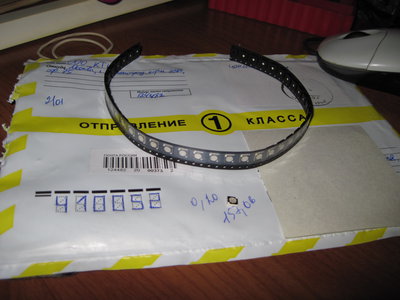

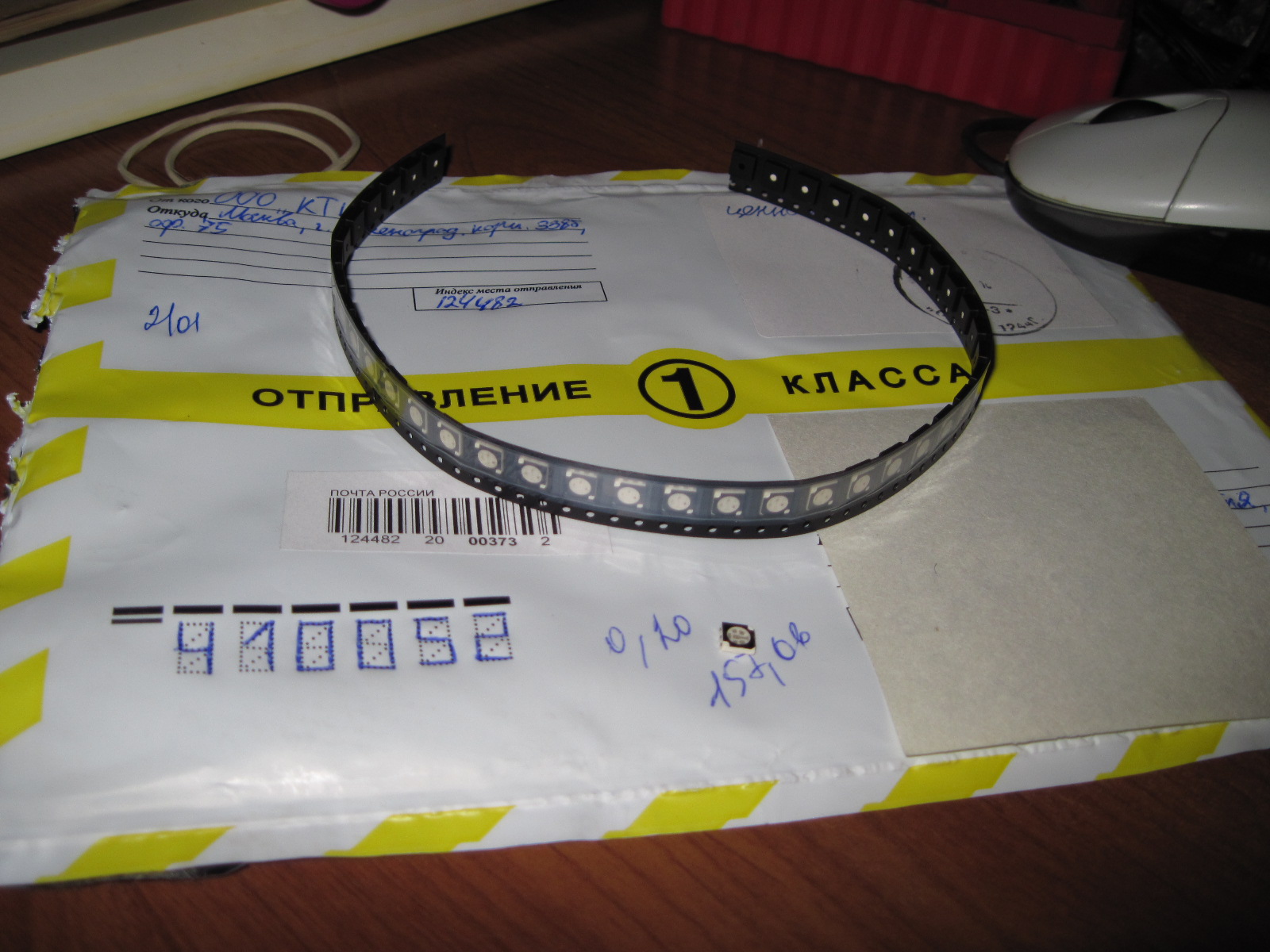

Сегодня пришли мои светики, причом достаточно быстро 8 дней

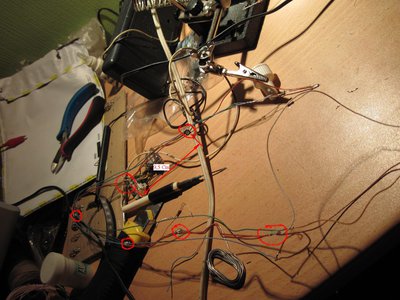

намутил шлейфик на проводках всего на 6 диодах (чтоб посмотреть какое расстояние между ними делать на платке)вот что вышло

расстояние между ними 9.5 см, и даже при этом дают равномерный свет а не лучами как одноцветки. (достаточно 6 штук на сторону растянутые равно мерно на сторону моника)
СВЕТЯТ ОФИГЕННО!!! :Bravo:
вот Вам и фиговенькие светики :D
ша видио конвертну и выложу.

MVI_0916.flv [ 1.01 МиБ | Просмотров: 1080 ]

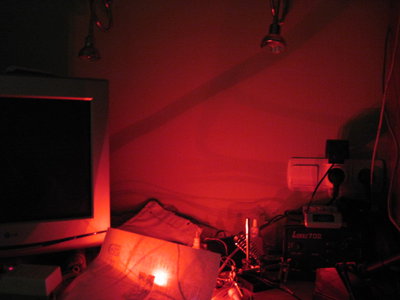

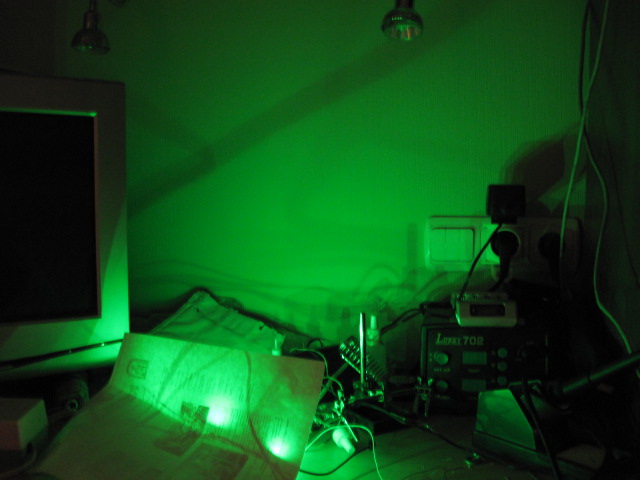

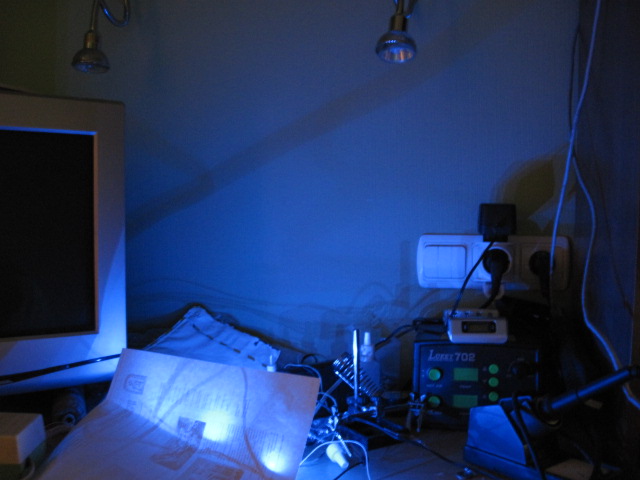

как генерит свет просто функция рандом

MVI_0917.flv [ 1.28 МиБ | Просмотров: 1080 ]


поочередно фукцией фиксед

слева для сравнения размера стоит СЛР 17 моник.
фиговый конвертер скачал обрезает мувики по 20 сек (не дал показать как белый получается) попожа до ума доведу сделаю нормально все.
Светики горят примерно на 70% потому как шлейфик собирал на 12 вольт а реально работал он от 10.3в (блока другого не нашел)
И еще 2 светика за моником уперлись в стол просто сразу не заметил, а потом лень снимать было :pardon:
.jpg

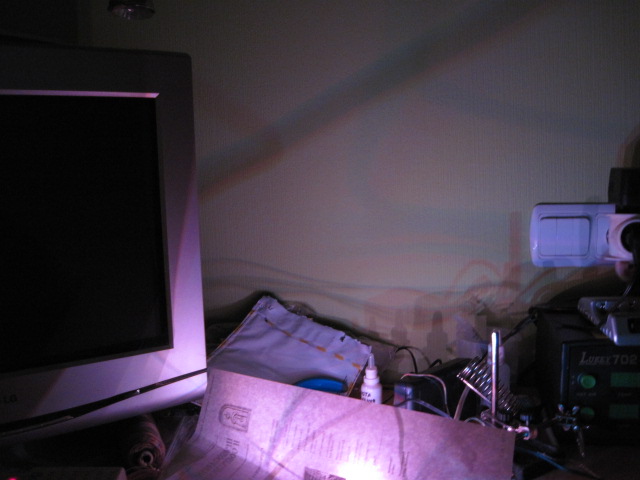

фоткал без вспышки (обои у меня зеленоватые)так что по обоям особо не орентироваться
Последний раз редактировалось skorpionm 03 фев 2010, 01:46, всего редактировалось 5 раз(а).
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение MegaBIZON » 02 фев 2010, 23:12

Ещё фотку бы немного поплющил да повернул - было бы удобнее разглядывать.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 03 фев 2010, 01:47

Если у меня и дойдут еще руки до эмбилайта - это уже будет совсем другой девайс. С этим возиться увы нет ни времени ни желания. Кстати самого девайса у меня тоже уже давно нет...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 03 фев 2010, 05:30

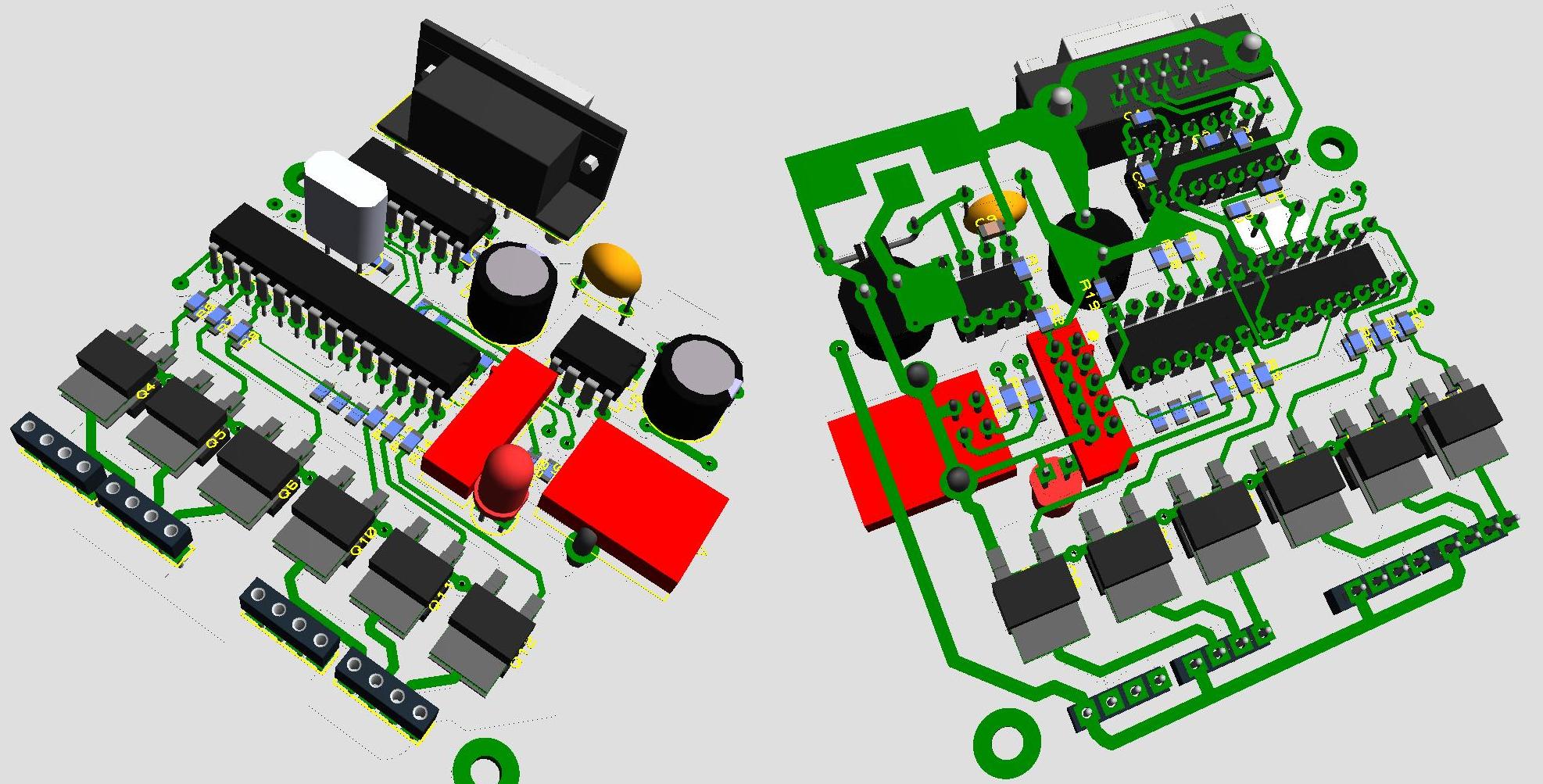

АБЫДНА я вот намутил протатипчик с поддержкой USB
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 03 фев 2010, 06:58

skorpionm, :) этож хорошо, что нравится как светятся. :oops: кстати посмотрите на их свечение днём, когда посветлей будет или освещение в комнате включите
:) если не планируете использовать более мощные светодиоды, есть смысл (цена) рассмотреть вариант с парочкой uln2803 вместо irlr
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение skorpionm » 03 фев 2010, 14:26

не я ж говорил что слепил из того что было :pardon:, есть куча ломаных материнок irlrок там немеренно )

для сбора того что я намутил понадобиться Свич Делинк 5 портовый с горелым портом(тами) портовый 1 штука (30р), ломаные материнки (например Нфорс 3 с горелыми мостами)-2 шт (50р) Купить остается МК, светики и все остальное есть в свиче и материнках. Корпус и блок от свича. Бюджет составляет 170р примерно без светиков ) :oops: Вот такая арихметика
skorpionm

Сообщения: 18
Зарегистрирован: 24 янв 2010, 00:09
Откуда: саратов

Re: Подсветка а-ля Ambilight

Сообщение Angel71 » 04 фев 2010, 00:06

:) а, ясненько. :oops: да забывается же, если читал давно
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Подсветка а-ля Ambilight

Сообщение boratinka » 15 фев 2010, 14:40

а я вот сейчас непонял, а что ссылки на актуальную версию сего чуда все битые ? перезалейте пожалуйста , очень хочеться сделать ....... :oops: , ну или ткните носом где я её проглядел ...
себя винить не надо Канада виновата !
Аватара пользователя
boratinka

Сообщения: 13
Зарегистрирован: 15 фев 2010, 14:35
Откуда: Костанай
