В принципе девайс довольно легко масштабируется - можно еще хоть 10 каналов добавить - не проблема, пару констант только в коде изменить и зоны новые задать. В следующей версии будет по 3 зоны на каждую сторону. На боковых в каждой зоне по 3 группы диодов, сверху - по четыре. А крайние думаю направить как раз в мертвые зоны.

сегодня видел в магазине филипсовские плазмы, так там только боковые излучаели по пять светиков довольно широко разнесены, может типа бюджетная модель , упакованно все это дело в корпуса похожие на светильники для ЛДС
ну что то на подобие этого http://www.electro-mpo.ru/card8558.html (не сочтите за рекламу ) а еще есть светильники под тонкие лампы (думаю многие видели применяются для подсветки витрин) так вот думаю такие можно применить в качестве корпуса и рассеиватель имеется.

Идея хорошая! Только в моем случае не катит - монитор на стенке висит, там на такие просто места не хватит...
Кстати чем дальше от стены - тем ровнее свет, но меньше яркость...

-= Александр =- писал(а):в моем случае не катит - монитор на стенке висит

все катит, то на что я дал ссылку только для примера, это под 15ватт лампы а есть под 8ватт и по моему 6ват, короче такие лампы променяют в светильниках дежерного освещения, или может кто помнит лампы с приемниками, так вот светильники под низ очень компактные, жаль фотку не могу найти, если проэкт дорастет до USB варианта буду собирать продемонстрирую варианты излучателей в таких светильниких.

Я там платы свои еле впихнул - эти корпуса точно не влезут. Да и проблему обычным рассеиванием не решить - надо больше диодов делать...

Здравствуйте!
Сегодня собрал сей девайс, но он естественно с первого раза не заработал, перекинул местами провода 2,3 от компорта, светодиоды начали хаотично загоратся: при подключении девайса они не светятся, при включении софта начинают хаотично мерцать, какой режым бы не был выбран, при етом.. FIXED при изменении любого ползунка ничего не реагирует, а продолжает хаотично мерцать...
и еще вопрос: Какие должны быть настройки COM порта(скорость, управление потоком и т д, но главное какая скорость?)?
и в папке с проектом лежыт 2 прошивки(одна в архиве), одна 2 с чем-то кб, вотрая 3... собственно какая между ними разница?

Я прошивал той что просто в папке с проектом. В архиве может бэкап какой-то остался старый.
Ком-порт настраивается автоматически при старте драйвера. Вообще 19200 8-N-1
Про моргания - надо сначала включить девайс, затем запустить софт. Если наоборот - могут байты потеряться и все сглючит. Надо будет сделать помехозащитный протокол, но все руки не доходят.
Еще проверь, может какая-нить другоя прога что-то в ком-порт пишет - вот он и глючит...

Сегодня все собраз заново на БОЛЬШОЙ макетной плате, подключил... и опять ничего... Все соиденено как на схеме,сигналы с ком порта идут, но на выходе MAX232 ничего... опять поменял местами 2 и 3 выводы ком порта, сигналы на выходе появились,и опять же начали хаотично мигать светодиоды... врятле 2 раза подряд ошыбка монтажа...
Все делал как вы и говорили, включил девайс, запустил софт... может вся проблема все-таки в настройках порта? или может нужно какой-то прямой драйвер использовать?
и может кто-то знает, чем можно прослушать ком порт?
и реально ли через гипертеминал семулировать данные так, что б их воспринял МК?

1)Какой кварц и какая версия прошивки и софта?
2)Какой комп, какая операционка? Какой номер порта? Прога работает с COM-1 стандартными средствами windows.
3)Да, через терминал можно, контроллеру наплевать через какое время приходят байты. Но лучше что-то вроде RS-232PRO - там легче пачку нужную сформировать. Пачка состоит из 5 байт:
Номер канала - красный - зеленый - синий - число 13
Каналы нумеруются начиная с 0.

Накрайняк могу написать тестовую прогу и прошивку. Что-нить типа отправили число n - контроллер столько-же раз моргнул диодами. Надо понять на какой стадии ошибка...

А, вот! Еще может быть что конфиг у контроллера прошит неправильно! Может он вообще не от кварца работает и частота порта у него левая. Чем ты фузы прошивал?

Freeman писал(а):и может кто-то знает, чем можно прослушать ком порт?

У http://www.SystemInternals.com была прога - PortMon - порты мониторила...
Вот, нашел!
Правда видать их Майкрософт купил. Но вроде бесплатная утилитка. Скачать можно оттуда: PortMon.

Portmon is a utility that monitors and displays all serial and parallel port activity on a system. It has advanced filtering and search capabilities that make it a powerful tool for exploring the way Windows works, seeing how applications use ports, or tracking down problems in system or application configurations.

Portmon works on NT 4.0, Win2K, XP and Server 2003, Windows 95 and Windows 98.

1) Кварц 14,7456
2) винда ХР
Кстати вполне может быть что и кварц) потому как я вчера подумал что частота неправильно задается и выпаял его совсем... и результат тот же...
Программирую Пони Прог. Не подскажыте, какие там фузы нужно ставить?

и выпаял его совсем... и результат тот же...

Значит фузы не правильно зашиты.

Вообще логика интересная, типа машина не едет, поэтому я снял колеса, а она все равно не едет.

Вот про понипрог не скажу, не помню уже что там галки значат. В CodeVision и ChipBlaster все галки сняты.

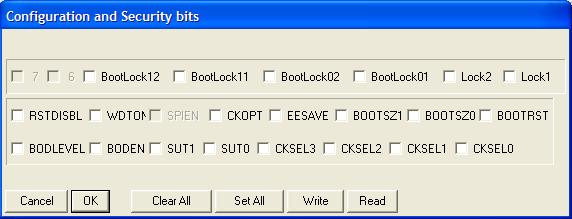

В пони поснимал все галки... стало еще хуже... теперь хоть частота и задается кварцом, но светодиоды начали моргать еще быстрее... и без подключения к ком порту вообще... у меня мастеркитовский универсальный программатор, вроде бы его Коде вижн не видит...

Добавлено спустя 5 часов 34 минуты 27 секунд:
кто-то может с фюзами помочь?
И что такое SCK freq в код вижн?

В понипрог галочка - бит в нуле
