ОК, на днях приведу в порядок и выложу. Прошивка - на Си, софт - на ВижалБейсике.

На просторах интернета случайно наткнулся на проект амбилайта, который использует композитный сигнал в качестве источника видеоинформации.
Для работы используются два камушка: ATMEGA32L и MAX II EPM570. В принципе там довольно подробно всё расписано. От списка деталей, до схем. Только вот программной части пока нет в свободном доступе, насколько я понял.

http://chameleon.madwizard.org/software

Наконец-то добил прошивку! Убрал прерывания ко всем чертям, сделал тупой линейный алгоритм - глюки похоже исчезли!
Вот заснял как оно работает. Обращаю внимание - это не специальный плагин для винампа, а стандартная его визуализация. Прога работает в режиме захвата картинки.




(В последнем клипе забыл вырубить подсветку клавы - она работает вообще независимо от остальных каналов)

Добавлено спустя 2 часа 53 минуты 27 секунд:
Вот архивчик с последним софтом, схемой и прошивкой... + исходники!

Красиво!
Только равномерности подсветки нет из-за того, что диодов по пять с каждой стороны и они без рассеивателей.
И еще. Светики не трехцветные? (Не помню уже, а на нескольких предыдущих страницах не увидел) Просто заметна некоторая неравномерность цветового распределения (красные в группах сверху)

крутя, вот только иногда совсем тухнет когда надо бы немного светить еще ...

все-таки сделали софтварную версию... веселее было бы прям на шнур вешать ))

Добавлено спустя 2 минуты 11 секунд:
кстати она работает для всех приложений ? или только для конкретного?

Аппаратно - надо ПЛИС+быстрое АЦП или вообще сигнальный процессор. Для себя такую хрень сооружать влом.

Работает со всеми приложениями, не использующими оверлей (аппаратное проигрывание видео без использования ЦП) - В принципе все игрушки что у меня есть с ней работали нормально. Видеоплееры - в некоторых приходится отключать оверлей.

А я вот собрал плату,прошил контроллер,а ничего не работает ,дорожки прозвонил все ок,напряжение на контактах где должны стоять диоды 0.22-0.5 В! Только не ставил стабилизатор напряжения,а сразу подал на нужные контакты 5 В!Я начинающий в электронике,а контроллер вообще первый раз прошивал,фьюзы не трогал,просто открыл hex и прошил!Кто нибудь знает в чем проблема?Может в том как прошил,а может в Windows что то надо сделать?Да кстати какая то непонятка,на схеме всего 8 конденсаторов,а на рисунке платы 9!я оставил 8,может еще это влияет как то.....

правильно
нафиг эти фьюзы
их дураки придумали чтоб тока сложнее было контроллеры прошивать...


кстати правда было бы неплохо ещё выложить картинку фьюзов из cvavr

А почему же только Cvavr,неужели все им прошивают,я PonyProg использовал...

а разнцы ? название фьюзов от компилятора не менется...

ну проект сделан в cvavr логично предположить что и фьюзы нужно для него выложить

да и зачем юзать кучу разных прог если можно только одну =)

Александр придёт, решит вопрос.

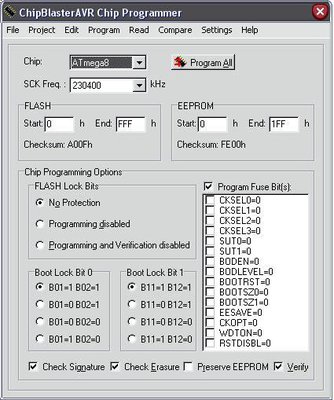

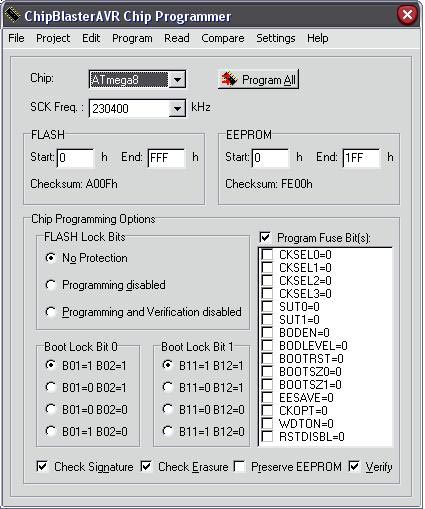

Фузы надо все единицы выставить. Если шьешь из CodeVision - все галки должны быть сняты, т.е. вот так:


В исходниках, которые я выкладывал все уже настроено. Открой проект, нажми кнопку программатора, поставь галку "Program fuse bits" и жми "Program all". Учти, что последняя прошивка (версия 1.2) идет для кварца 14.7456 и работает только с последней версией проги. (пришлось изменить скорость обмена)

А конденсаторы - жизненно-важные это вокруг MAX232 и около кварца. Остальные так, от помех защищают. Если питание хорошее - можно и без них.

Кварц не помню щас какой использовал,какой был на старой схеме,а кондеров около max232 поставил 4(как на схеме),хотя на чертеже платы их 5!Сколько правильно должно быть?А питание взял с molex,там не ровно 5В,там 5.2В,надеюсь это не критично...И кстати вы возможно знаете,но все же, проект ambylight есть еще на radiokot.ru,только называется он там light-x!

5-ый там по питанию... Желательно поставить, но и без него жить будет.
Тот проект с прожекторами я видел где-то еще, но точно не у кота...

Фьюз SUT если не ошибаюсь отвечает за ISP,если так то зачем его снимать?
