меня смущают только блуждающие дорожки питания )
правильность скоро проверим работоспособностью собранного девайса ) а так вроде все ок ... просто нечего было делать на политологии, так ее перетак )
Подсветка а-ля Ambilight
Правила форума
В этом форуме новые темы не создаются, однако обсуждение допустимо.
В этом форуме новые темы не создаются, однако обсуждение допустимо.
Re: Подсветка а-ля Ambilight
Duhas » 05 фев 2008, 10:17
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Подсветка а-ля Ambilight
-= Александр =- » 05 фев 2008, 10:22
За питание можешь не бояться если БП хороший. Да и в случае чего проводом кинешь.
А политология - да, это жесть. У нас на 2 курсе была...
А политология - да, это жесть. У нас на 2 курсе была...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
Duhas » 05 фев 2008, 20:14
ну питать планируется от бП компа, ну я щас на 3-ем .. до етого нас всякими психологиями мучали и прочим ...
как думаешь ацп-шки в мк хватит если с вга сигнал брать ? )
как думаешь ацп-шки в мк хватит если с вга сигнал брать ? )
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Подсветка а-ля Ambilight
Freeman » 05 фев 2008, 23:25
и все же вопрос по светодиодам. кто какие использовал? я вот планирую поменять на какие-то полноцветные яркие...
что-то вроде этих:
Добавлено спустя 8 минут 26 секунд:
только вот найти их у нас не получится...
что-то вроде этих:
Добавлено спустя 8 минут 26 секунд:
только вот найти их у нас не получится...
-
Freeman - Сообщения: 43
- Зарегистрирован: 20 янв 2008, 04:28
Re: Подсветка а-ля Ambilight
-= Александр =- » 06 фев 2008, 01:49
Диоды у меня левые с радиорынка. Пойдут любые полноцветы, главное резисторы правильно подобрать.
АЦПшки меги не хватит для VGA, есть спец. 3-канальные АЦП для ЖК-мониторов - можно их применить. Хотя с интегрированием можно че-то дешевле придумать, но придется синхросигнал вытаскивать искусственно, а мне лень заморачиваться с этим.
АЦПшки меги не хватит для VGA, есть спец. 3-канальные АЦП для ЖК-мониторов - можно их применить. Хотя с интегрированием можно че-то дешевле придумать, но придется синхросигнал вытаскивать искусственно, а мне лень заморачиваться с этим.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
z00m » 06 фев 2008, 04:28
Я вот замутил такую схемку... Только вот недопонял со стабилизатором напряжения... А так, вроде все должно быть правильно...
-= Александр =-, посмотри пожалуйста...
-= Александр =-, посмотри пожалуйста...
- Вложения
-
Ambilight.rar- (8.19 КиБ) Скачиваний: 80
-
z00m - Сообщения: 5
- Зарегистрирован: 29 окт 2006, 19:40
- Откуда: Moscow
Re: Подсветка а-ля Ambilight
-= Александр =- » 06 фев 2008, 18:06
Народ, прикрепляйте картинками платы! Я не всегда дома, а тут посмотреть нечем...
Пришел домой, посмотрел...
Вот, доделал тебе стабилизатор. Специально вынес на край, чтоб радиатор другим деталям не мешал. Хотя советую вообще его на проводах вынести и прикрутить к металлическому корпусу (сделать стенку из люминия или вообще из какого-нить радиатора)
Только ты учти, что на вход стабилизатора надо давать 7 или больше вольт. 12 например из БП компа.
Пришел домой, посмотрел...
Вот, доделал тебе стабилизатор. Специально вынес на край, чтоб радиатор другим деталям не мешал. Хотя советую вообще его на проводах вынести и прикрутить к металлическому корпусу (сделать стенку из люминия или вообще из какого-нить радиатора)
Только ты учти, что на вход стабилизатора надо давать 7 или больше вольт. 12 например из БП компа.
- Вложения
-
- 123.rar
- Исправленная плата для zOOm
- (7.97 КиБ) Скачиваний: 93
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
z00m » 06 фев 2008, 21:51
-= Александр =-, а у тебя какая версия программы?
У меня твоя схема не открывается... выдает ""123.lay" ist keine Sprint-Layout Detai." Чет ваще непонятное.. =\
Т.е. там на вход стабилизатора цеплять +12 от БП, на выход +5, а среднюю ногу на землю?
Что-то я вообще не понял этот кусок схемы... Р1 - это что?
ну не слишком я силен в электротехнике)) несколько несложных плат только сделал...
У меня твоя схема не открывается... выдает ""123.lay" ist keine Sprint-Layout Detai." Чет ваще непонятное.. =\
Т.е. там на вход стабилизатора цеплять +12 от БП, на выход +5, а среднюю ногу на землю?
Что-то я вообще не понял этот кусок схемы... Р1 - это что?
ну не слишком я силен в электротехнике)) несколько несложных плат только сделал...
-
z00m - Сообщения: 5
- Зарегистрирован: 29 окт 2006, 19:40
- Откуда: Moscow
Re: Подсветка а-ля Ambilight
-= Александр =- » 06 фев 2008, 22:13

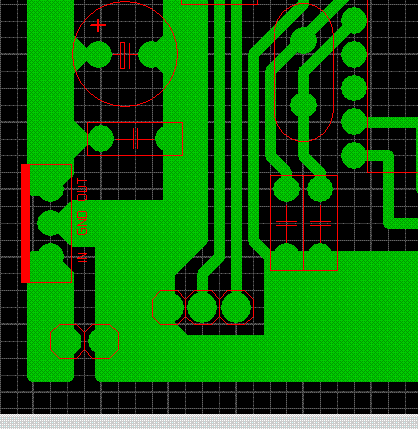

Щас скрин сделаю - покажу. У нас видимо версии разные. На вход даешь +12, среднюю на землю, а с выхода на плату +5 идет.
- Вложения
-
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
z00m » 06 фев 2008, 22:47
О, спасибо, так понятнее.
Что б не запутаться хочу уточнить... подается +12, а на схему +5 уже берется со стабилизатора, так?
А если схему сразу от +5 с БП питать без стабилизатора?
Что б не запутаться хочу уточнить... подается +12, а на схему +5 уже берется со стабилизатора, так?
А если схему сразу от +5 с БП питать без стабилизатора?
-
z00m - Сообщения: 5
- Зарегистрирован: 29 окт 2006, 19:40
- Откуда: Moscow
Re: Подсветка а-ля Ambilight
-= Александр =- » 06 фев 2008, 23:28
Можно и сразу, только хз не поплохеет ли компьютерному железу - эта штука фонит сильно...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
Duhas » 07 фев 2008, 13:00
а ЦП не фонит ??
мне кажется не почуствует даже комп .. да и такой стаб врядли спасет от етого шума если и 12в с компа брять ..
мне кажется не почуствует даже комп .. да и такой стаб врядли спасет от етого шума если и 12в с компа брять ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Подсветка а-ля Ambilight
-= Александр =- » 07 фев 2008, 13:01
Просто 12В менее критично к шуму. А тут идет ШИМ считай 1.5А без всяких сглаживаний...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Подсветка а-ля Ambilight
Myp » 07 фев 2008, 14:14
скорее даже не 12 менее критично к шуму, а компьютерное железо менее критично к 12 приходящим с шумом
а вобще в современных системах стали запитывать процессор и от шины 12 и хорошие БП дает несколько не связанных между собой 12 в
вобщем сложно
но от 5 правда не стоит запитывать
а восприимчивость компа к шуму зависит от его возраста, тоесть от степени высушенности кондёров на материнке
потому как с сухими кондёрами даже от малошумящей 5в комп ребутится
а вобще в современных системах стали запитывать процессор и от шины 12 и хорошие БП дает несколько не связанных между собой 12 в
вобщем сложно
но от 5 правда не стоит запитывать
а восприимчивость компа к шуму зависит от его возраста, тоесть от степени высушенности кондёров на материнке
потому как с сухими кондёрами даже от малошумящей 5в комп ребутится
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Всё уже придумано до нас!
-
Myp - скрытый хозяин вселенной :)
- Сообщения: 18018
- Зарегистрирован: 18 сен 2006, 12:26
- Откуда: Тверь по прозвищу Дверь
- прог. языки: псевдокод =) сила в алгоритме!
- ФИО: глубокоуважаемый Фёдор Анатольевич
Re: Подсветка а-ля Ambilight
Freeman » 09 фев 2008, 01:25
многоуважамый руководитель проекта) у меня подсветка немного глючит... периодически подмаргивает одна из сторон... при автоматическом режыме при просмотре фильма моргает одна сторона по пару затуханий подряд где-то раз в минуту-две... а при режыме RND каждые секунд 5 - 20(в зависимости от скорости) моргает... ето скорее ошыбка контрукции или железа? не укого больше такого не наблюдается?
Заранье очень благодарен!
Заранье очень благодарен!
-
