Не могу прошить Тини2313 с помощью АВР910 от проттоса. Перемычку для пониженной частоты ISP устанавливал, все-равно не прошивает. Подскажите, можно ли с помощью CVAVR понизить частоту ISP программирования?

А что пишет? Не могу войти в режим программирования? Не шьет только тиньку или больше ни на чем не проверялось? Не дожидаясь ответов, посоветую, у меня было такое (а может и не такое). В программаторе Протосса все линии идут через резисторы, в том числе ресет. У контролера ресет резистором подтянут к плюсу. Получаем делитель на ресете, программатор не может дотянуть ресет до земли. Я убрал резюк на программаторе с линии ресета и все заработало. Но может быть у вас другой случай. Пишете больше подробностей, как именно ругается программатор.

Спасибо за совет!
Все оказалось проще, с магазина я купил тиньку, которая настроена на внешний резонатор. Тупо подал тактирующий сигнал и все прошилось без вопросов.
А ошибка была именно эта "Ошибка входа в режим программирования"

Снова прошу о помощи!
Всю голову пересломал!
Простейшая программа:

Код: Выделить всё • Развернуть

$regfile = "attiny2313.dat"
$crystal = 1000000
Config Portb.3 = Output
Config Pind.1 = Input


Do

If Pind.1 = 0 Then
Waitms 1
set pinb.3
Else
Reset Pinb.3
End If
Loop

Нажимаю на кнопку - светодиод тухнет, нажимаю еще раз - опять тухнет, опять нажимаю - ярче гореть начинает, опять нажимаю -опять тухнет и так все время то ярче горит то тухнет
МК ATTiny2313 может там фигня какая-нибудь хитрая есть с настройкой портов или еще чего?

Добавлено спустя 1 минуту 17 секунд:
Схема подключения светодиода вот такая: forum87/topic7977-150.html#p192080

Добавлено спустя 1 минуту 41 секунду:
Кнопка на pind.1, светодиод на pinb.3

Добавлено спустя 13 минут 25 секунд:
Померил напряжение на ноге + 2,5В. Нажимаю кнопку 0, нажимаю еще раз + 5В
Как такое может быть?
Кнопка притянута к земле резюком 10КОм, когда нажимаю нога через 1КОм соединяется с +5В

Попробуй кнопку на землю, а подтяжку к питанию. Уверен всё заработает

фух, все заработало. Включил програмную подтяжку и заменил строки set pinb.3 и Reset Pinb.3 на Set Portb.3 и Reset Portb.3

Блин, вот все перепробовал, пока на форум не написал нифига придумать не мог, а как написал так вроде и само все прояснилось... ппц просто!
yak-40 Спасибо! Мне замыкать именно на + надо, по другому никак

Блин, опять залип, уже неделю не могу разобраться!

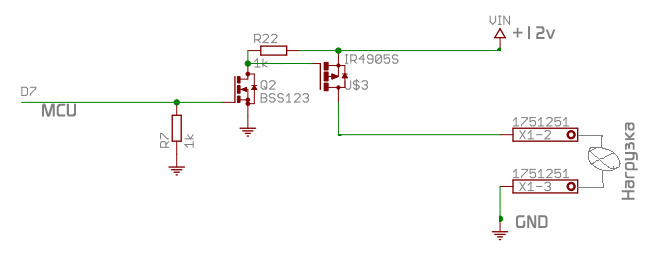

Собрал вот по такой схеме управление светодиодной лентой, только вместо IR4905S поставил IRF7306, а вместо BSS123 поставил 2N7002LT1
Пытаюсь с помощью тини2313 дергать ногой в режиме шим с плавным нарашиванием, а светики вместо того чтобы плавно загораться включаются рывками. Что делать? Может нельзя было заменять транзистор?

Поставь R22 поменьше, типа 150 Ом
Он не успевает заряжать основной мосфет.

Добавлено спустя 59 секунд:
И еще частоту ШИМ снизь.

А зачем 2 транзистора?

dccharacter писал(а):А зачем 2 транзистора?

Затем, что нагрузка к земле подключена, приходится p-канальный мосфет использовать, а к нему инвертор нужен.

Резисторы перепаял на 150Ом, частоту ШИМа снизил, не помогло, загорается рывками
Осцилографа нет, посмотреть что на выходе тиньки не могу. Подскажите что еще попробовать?

Добавлено спустя 2 минуты 24 секунды:
Кстати на тини13 все работало с точно такой же схемой и точно такой же частотой ШИМ и с теми же деталями. Программы различаются совсем чуть-чуть (на тиньке2313 больше портов задействовано). Непойму в чем косяк может быть...

Добавлено спустя 20 минут 24 секунды:
Решил действовать по другому, увеличил частоту шим в 1024 раз и все стало нормально

Добавлено спустя 1 час 54 минуты 42 секунды:
Подскажите, почему у меня контроллер перезагружается?

Код: Выделить всё • Развернуть

$regfile = "attiny2313.dat"
$crystal = 1000000
 Config Timer0 = Pwm , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down , Prescale = 8
 Config Timer1 = Pwm , Pwm = 8 , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down , Prescale = 8
Config Portb.2 = Output                                     'ноги для шима
Config Portb.3 = Output                                     'ноги для шима
Config Portb.4 = Output                                     'ноги для шима
Config Portd.5 = Output                                     'ноги для шима

Config Portd.0 = Output : Reset Portd.0                     'сюда повесили кнопку
Config Pind.0 = Input

Dim Pwm As Byte
Dim I as Integer


For I = 1 to 255
Pwm = Pwm + 1
Pwm0a = Pwm
 Pwm0b = Pwm
  Pwm1a = Pwm
   Pwm1b = Pwm
Waitms 15
Next


Pwm = 255
Pwm0a = Pwm
 Pwm0b = Pwm
  Pwm1a = Pwm
   Pwm1b = Pwm
   Wait 1


Do


If Pind.0 = 1 Then
   Pwm = Pwm + 1
    Pwm0a = Pwm
     Pwm0b = Pwm
      Pwm1a = Pwm
       Pwm1b = Pwm
    Waitms 50
End If

Включаю контроллер - светодиоды плавно загораются и постоянно горят, как только нажимаю кнопку светодиоды снова начинают плавно загораться.
Кнопка притянута к земле резюком 10КОм

Перезагружается то в какой момент?

кнопку нажимаю один раз быстро, светодиоды тухнут и снова плавно загораются

А когда контроллер перезагружается то?
И вообще почему ты решил, что он перезагружается?

да вот я не понимаю, перезагружается он или нет, просто после того как кнопку нажимаю, всякая фигня начинает происходить, то резко тухнут то загораются то часть диодов горит то негорит, кароче ппц какой-то

Добавлено спустя 1 час 41 минуту 27 секунд:
нажимаю кнопку - контроллер сбрасывается, из-за чего такое может быть?
