ацп нет, зато есть достаточно шимов и памяти поболее. вместо потенциометра можно кнопки. в 8й есть ацп, но на шимчик меньше. млф`ная так же ооочень мелкая. я эт со своими таракакнами к тому, что под 13ю програмить малость посложней, да и органичена она жутко. кста ещё один тараканчик: можно подключить резистивный сенсор от мобилки, а под него картиночку какую. клавы зашибись получаются и недорого

Учтем!

блин,залип с этой тини13, подскажите пожалуйста, как из 10-и битного АЦП сделать 8-и битный на Баскоме?

Собственно вот что получилось на тиньке13. Использовано 97% доступного места



Добавлено спустя 4 минуты 16 секунд:

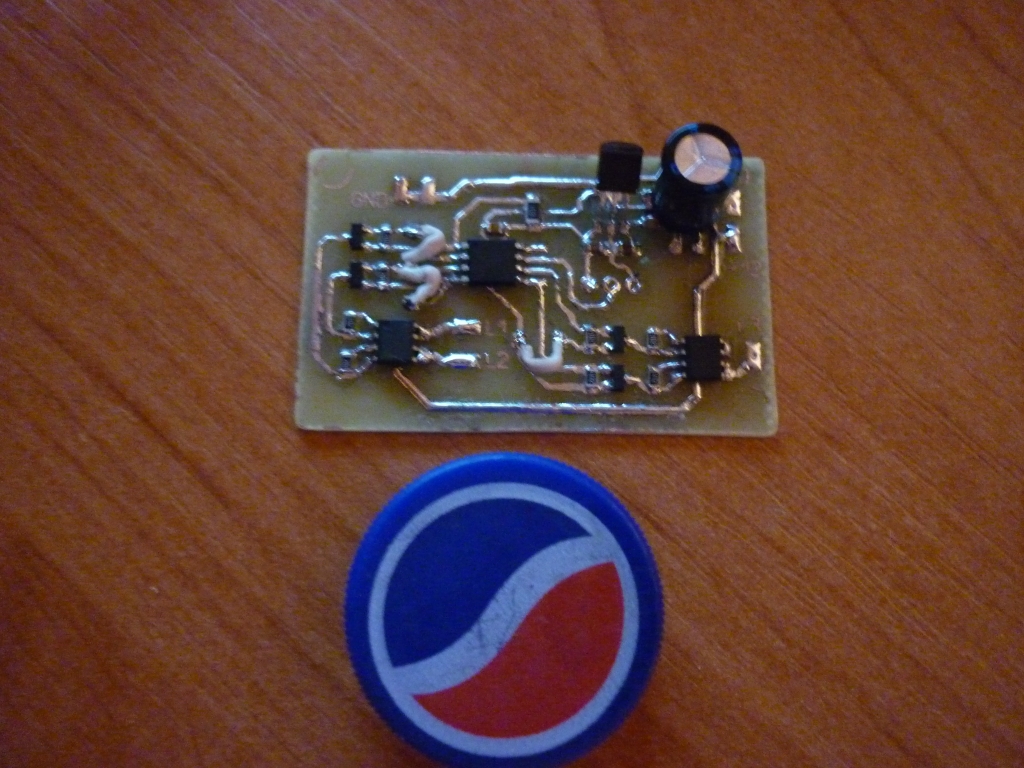

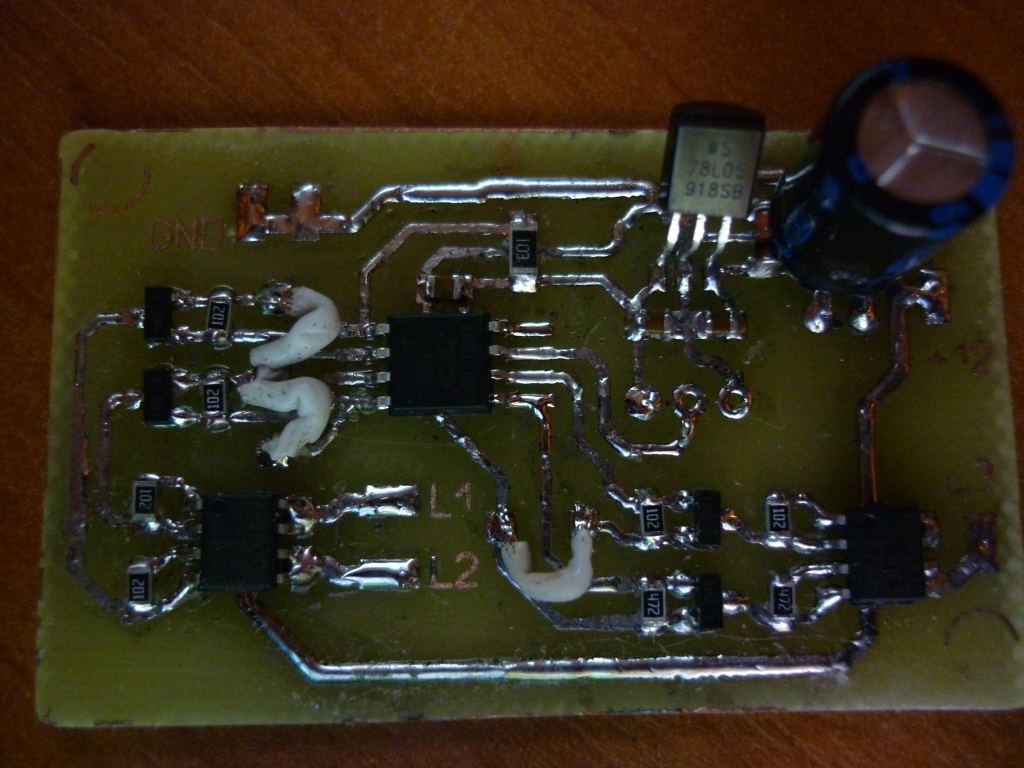

и фотки контроллера

Хочу собрать для машины ШИМ регулятор для вентилятора отопителя. Мощность эл. двигателя 90Вт, номинальное напряжение 12В. Подскажите пожалуйста, если я возьму за основу схему wiki/OR-MD2-10A-12V-Z только на один канал, то такой регулятор потянет этот мотор, по мощности вроде потянет, но вдруг есть нюансы? И еще, двигатель не будет ли пищать от ШИМ регулирования?

а... вам его в разные стороны крутить надо?

нее, можно половинку канала, крутить нужно только в одну сторону

да вам вообще один транзистор нужен.

IRF3704S подойдет? (подсмотрел в схеме драйвера)

Добавлено спустя 42 секунды:
он вроде на 70А по даташиту. Меня больше интересует не будет ли двигатель пищать?

Если ШИМ сделаете больше 20 килогерц, пищать не будет.
Чтобы правильно открыть транзюк на 20килогерцах (и он не грелся),
затвор лучше дергать драйвером. Например, половинкой IR4426...
(это то что в голову пришло - их сейчас море разных.
Вам нужен драйвер N-канального транзистора "нижнего плеча").

Добавлено спустя 25 секунд:
диод защитный вокруг обмотки не забудьте.

Спасибо!

pashteet писал(а):IRF3704S подойдет? (подсмотрел в схеме драйвера)

да.

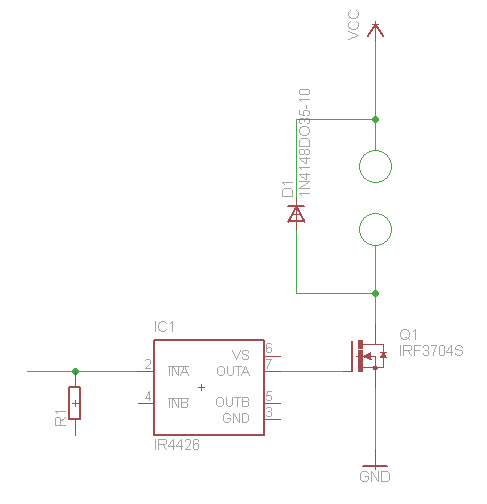

За Игл не пинайте, я только учусь в нем рисовать

угу. VS к плюс двенадцати и кондер с нее на землю рядом с микросхемкой.
резюк внутри ирки есть. и он, по-моему, вверх (если не ошибаюсь)...
- в даташите должно быть нарисовано.

В затвор можно поставить резюк маленький - ом двадцать... хотя можно и так оставить в принципе.

Большое спасибо за консультации!
Второй канал IR4426 будет плавно включать фары и плавно их гасить
