Duhas » 10 янв 2011, 20:01
а нафига тебе там общий ? он будет постоянно ВКЛ при работе ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: pashteet
=DeaD= » 10 янв 2011, 20:02

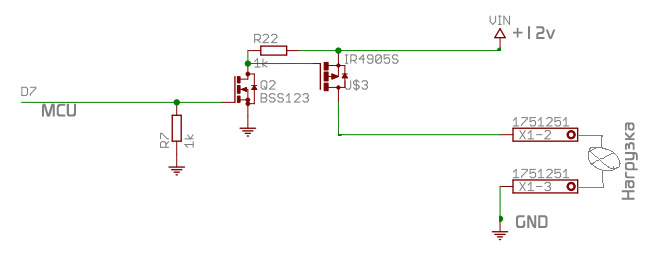

Вот у нас с AHDS, только между MCU и BSS123 еще резистор надо и можно небольшой резистор между BSS123 и P-мосфетом.
- Вложения
-
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: pashteet
Duhas » 10 янв 2011, 20:04
я о VT3
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: pashteet
pashteet » 10 янв 2011, 20:05
а подтяжка в 1кОм для того что бы транзистор закрывался?
Добавлено спустя 44 секунды:
Он будет яркостью управлять в режиме ШИМ
Добавлено спустя 44 секунды:
Duhas писал(а):я о VT3
Он будет яркостью управлять в режиме ШИМ
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: pashteet
Michael_K » 10 янв 2011, 20:11

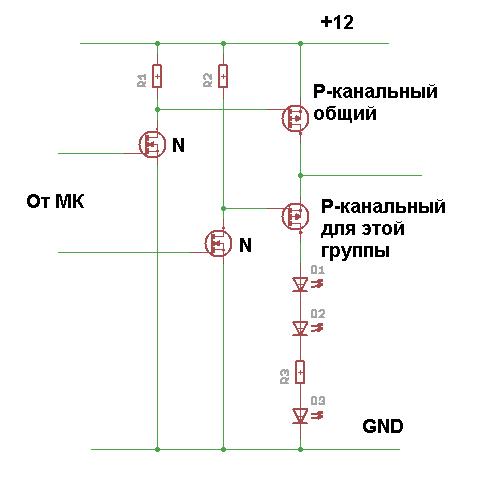

N-канальные маломощные транзисторы тянут затворы силовых вниз.
Силовые P-канальные включают светодиоды.
Для красоты затворы маломощных можно притянуть вниз (чтобы при оторванных ногах или при включении "артефакты" не лезли)... Маломощные N-канальные транзисторы можно заменить на
любой NPN (не забудьте резистор в базу). эмиттером за землю, коллектором к затвору силового транзюка.
А вообще, почитайте что ли про транзисторы - там же просто все. И вопросов таких возникать не будет больше никогда...
Добавлено спустя 36 секунд:
Опередили
-
Michael_K - Сообщения: 6028
- Зарегистрирован: 07 окт 2009, 00:29
- Откуда: СПб
Re: pashteet
pashteet » 10 янв 2011, 20:15

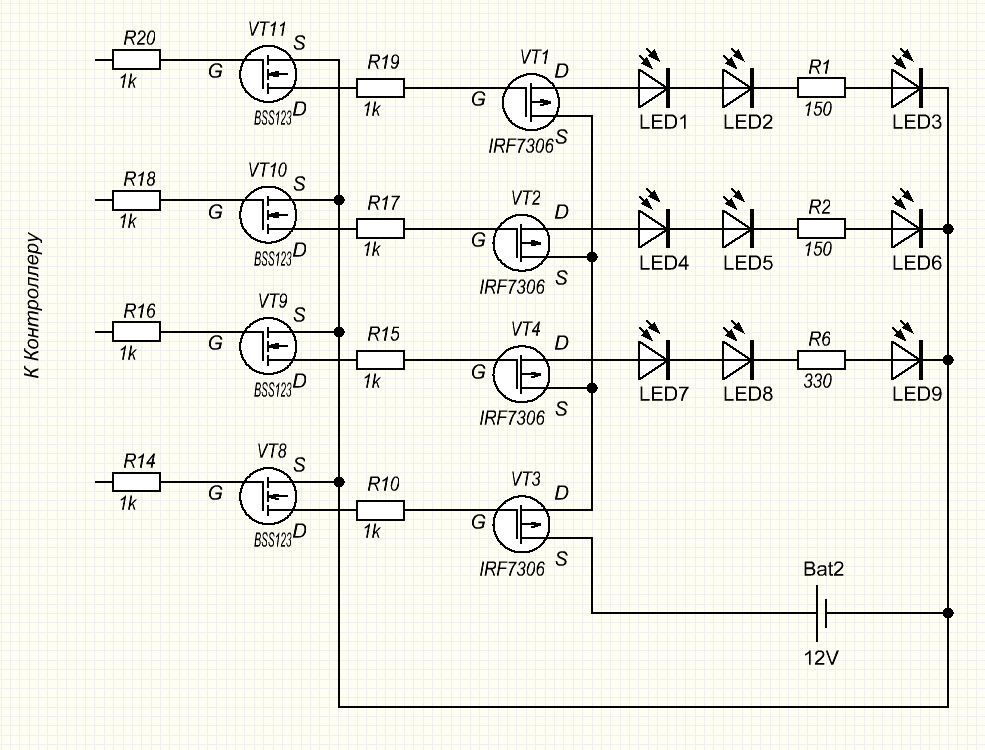

вот, нарисовал, правда криво и запутанно, но вроде все правильно
Добавлено спустя 2 минуты 38 секунд:
блин, неправильно, Р-канального нужно к +12 притянуть
Добавлено спустя 2 минуты 38 секунд:
блин, неправильно, Р-канального нужно к +12 притянуть
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: pashteet
yak-40 » 10 янв 2011, 20:17
pashteet писал(а):Он будет яркостью управлять в режиме ШИМ
А что, трёхканальный ШИМ слабо сделать? Было-бы всё намного проще.
Добавлено спустя 44 секунды:
Три мосфета, и фсё
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
- Как? уже делают?!
- Делают!!!
-
yak-40 - Сообщения: 3037
- Зарегистрирован: 23 окт 2007, 22:03
- Откуда: Москва
- прог. языки: С
- ФИО: Евгений Яковец
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: pashteet
Duhas » 10 янв 2011, 20:22
а софтом ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: pashteet
Angel71 » 10 янв 2011, 20:50
yak-40 писал(а):Три мосфета, и фсё

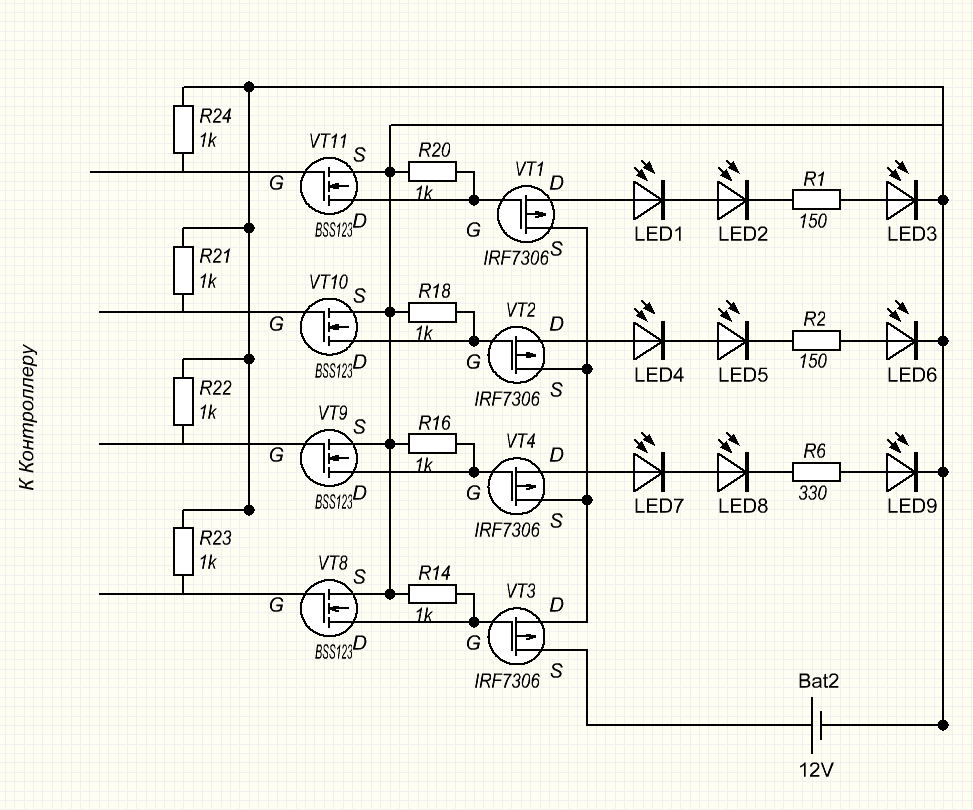

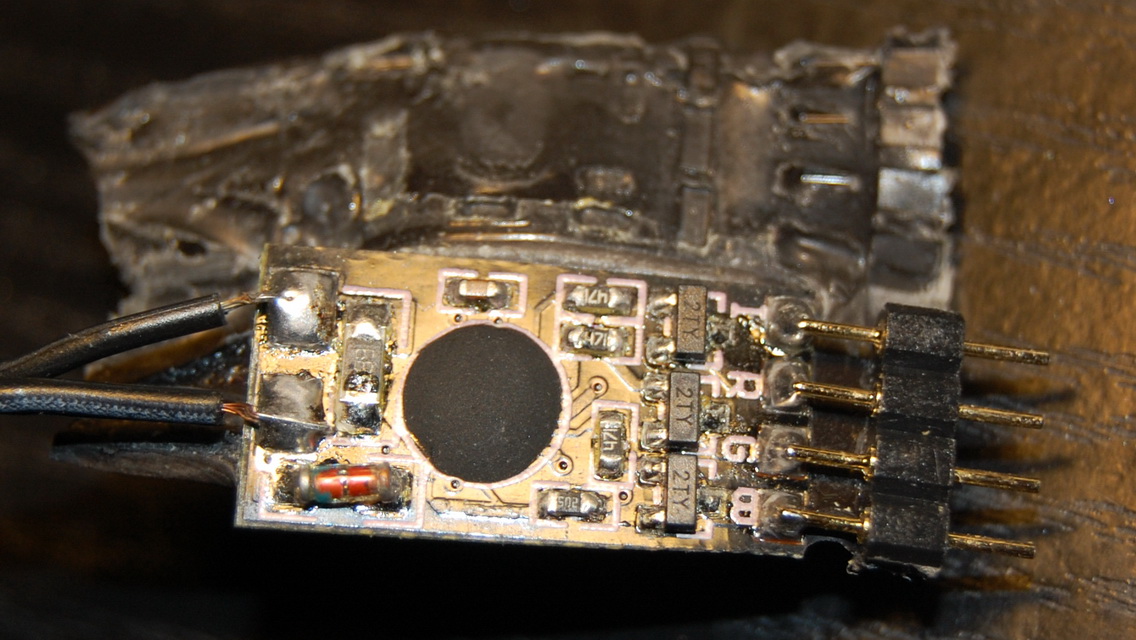

эт чтоб примерно вот так компактненько было?(именно эта плата для общего +)
pashteet, лучше тини2313. по цене примерно тоже, но на 2313 поболее наворотить можно.
-
