Re: Doktor. Беседы со школьнегом.

Сообщение galex1981 » 22 июл 2010, 14:27

Похоже на ВЧ транзистор, действительно мог пол схемы потянуть...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 22 июл 2010, 14:38

Щяс я ему позвонил он говорил что этот элемент стоит около контактов питания.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение boez » 22 июл 2010, 15:13

Да скорее всего стабилизатор, в корпусе D-PAK или аналогичном. В общем, данных мало чтобы что-то советовать. Я бы поискал по инету схему этого аппарата, тогда можно догадаться что это на самом деле за элемент (на корпусе у него может быть фигня написана, внутреннее заводское обозначение). Ну а проверять предположения - тестером прозванивать (например если это стаб, то земляной вывод, как правило средний, у него будет подключен на землю девайса - ну в общем как-то так...).
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 24 июл 2010, 12:19

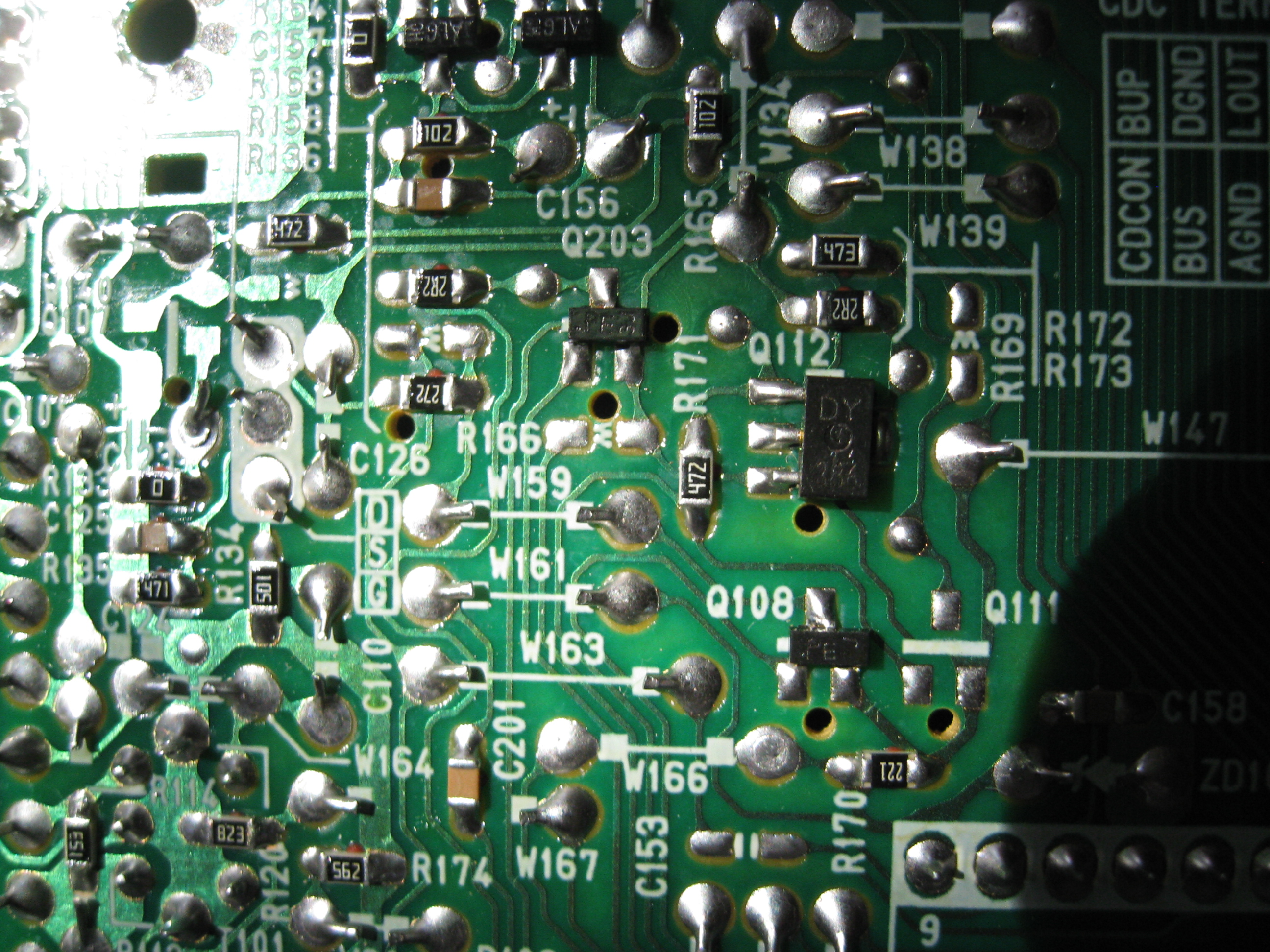

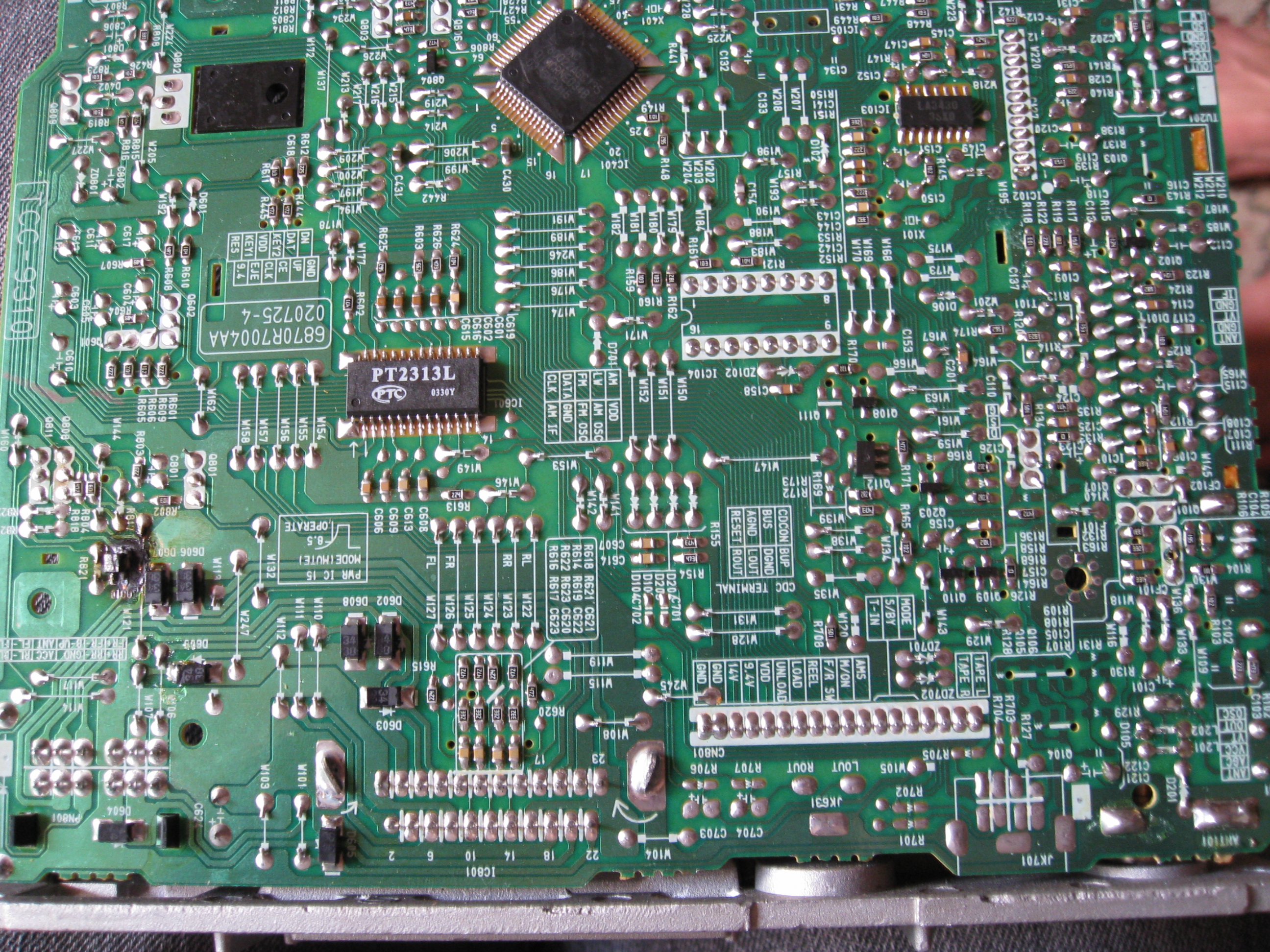

Искали уже схему этого аппарата. Чтобы её посмотреть надо денежку заплатить. Вот фотки в большом разрешении.
Изображение 406.jpg
Вложения
Изображение 407.jpg
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение Duhas » 25 июл 2010, 21:44

Если он замкнул выход ANT, он же Remote.. то это сорее всего просто полевичек.. который коммутировал +12 на этом выходе, он служит для включения привода "выезда" антенны и для включения прочей периферии типа доп усилов...

надо подключать питание к магнитоле, и глядеть что на выводах его пока она выключена, и когда включена.. и писать сюда или думать самим ) по идее P канальному полевику там место...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Doktor. Беседы со школьнегом.

Сообщение Michael_K » 25 июл 2010, 23:54

Похоже на

2SA1201-Y
pnp транзистор, ток коллектора - до 0.8 А, напряжение- 100 вольт, усиление 120-240, частоты под 100 Мгц, мощность около ватта.

Если вниз ногами его повернуть, то слева направо - База, Коллектор (он же на лапе), Эмиттер

Добавлено спустя 8 минут 44 секунды:
Аналогичный KTA1661
http://www.datasheetcatalog.org/datashe ... TA1661.pdf
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 28 июл 2010, 09:24

Спасибо Большое за помощь! Попробую заменить, если что, то сюда напишу.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 29 июл 2010, 14:36

Michael_K писал(а):Похоже на

2SA1201-Y
pnp транзистор, ток коллектора - до 0.8 А, напряжение- 100 вольт, усиление 120-240, частоты под 100 Мгц, мощность около ватта.

Если вниз ногами его повернуть, то слева направо - База, Коллектор (он же на лапе), Эмиттер

Добавлено спустя 8 минут 44 секунды:
Аналогичный KTA1661
http://www.datasheetcatalog.org/datashe ... TA1661.pdf

Вы можете ещё сказать аналогов этих элементов, а то в магазине их нету.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 15 сен 2010, 22:50

Интересные роботы.
http://urban3p.ru/blogs/message15391
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение MegaBIZON » 16 сен 2010, 08:10

ммм, шыкарно, я таких лублу :)
Но этот прямо таки приколол :D
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 16 сен 2010, 19:15

Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 29 окт 2010, 18:53

Наконец они настали...каникулы! :D Закончив четверть без троек(таких в классе 2 человека) можно что-нибудь сварганить интересное, есть на примете парочка не законченных дел, которые можно закончить до 10 ноября.

Добавлено спустя 21 минуту 5 секунд:
Вот второе дело: http://vrtp.ru/index.php?act=categories ... ticle=1142
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение MegaBIZON » 29 окт 2010, 19:07

то-то ты последнее врёмя всё чаще стал использовать слово "шпионаж" ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 01 ноя 2010, 11:35

MegaBIZON писал(а):то-то ты последнее врёмя всё чаще стал использовать слово "шпионаж" ))

Я его всегда использовал. А жук необходимая в хозяйстве вещь, так же можно с ним сварганить рацию небольшого радиуса действия. Да и давно я его собирался сделать но детали уж слишком редкие были.
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: Doktor. Беседы со школьнегом.

Сообщение Doktor » 16 ноя 2010, 12:51

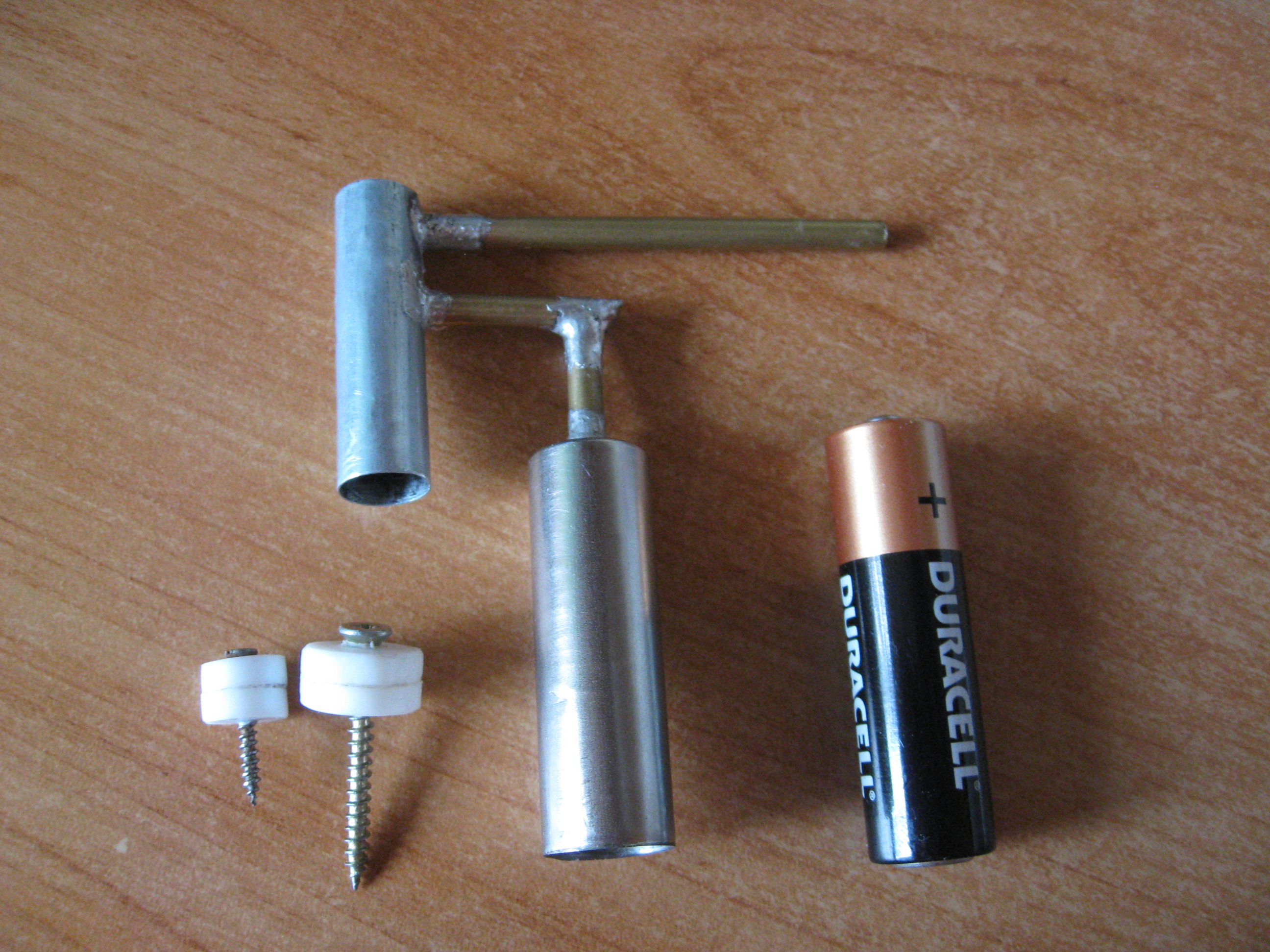

Для читаталей этого блога(если такие есть) выложит поршне-цилиндровую систему для паровой машинки. Поршни сделаны из фторопласта с учётом того что он расширяется про нагреве и пластины навинчены на саморез подходящих размеров, и всё это дело обточено с помощью строительного ножа(они очень похожи с канцелярским) и дрели. Ходят свободно, вскоре надо найти маховик и исделать каленвал. Маховик будет размещён между клапаном впуска воздуха и самим цилиндром, благодаря такому размещению будет меньше теряться энергии, ведь чем меньше вал кем потеря энергии меньше. :)
Изображение 463.jpg
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр
