Ну и я заведу блог. =)

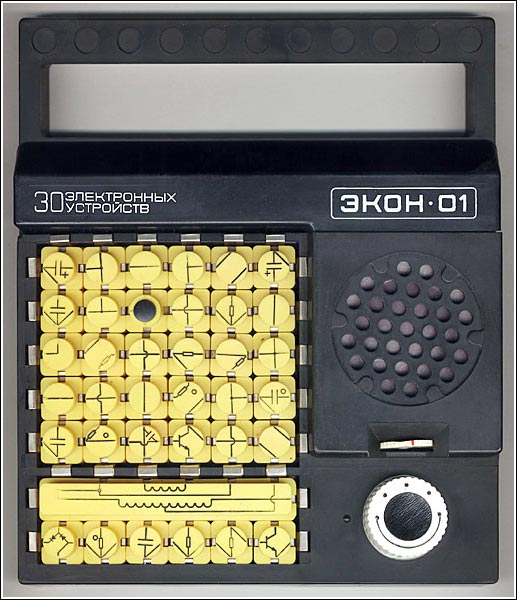

Вот На днях дядя подарил вот это классный набор http://covers.allshops.ru/f/fa/fau/fauti_1big.jpg .
Радости нет предела.
Нашлись схемы для моего проекта и многие интересных схемы. Особенно понравилась сигнализация на разрыв цепи. Надо куда нибудь её приделать.
Попытки сделать простое радио были не удачны. Походу надо искать высокоомные динамики. Или уже сделать нормальное радио.

Покажы цхему радива, лубопытно жэ

Вот у меня тоже есть.

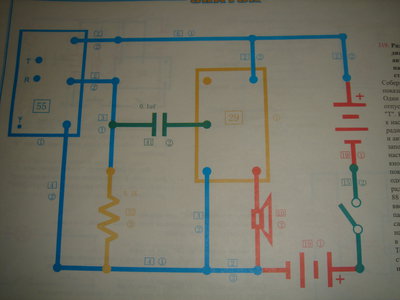

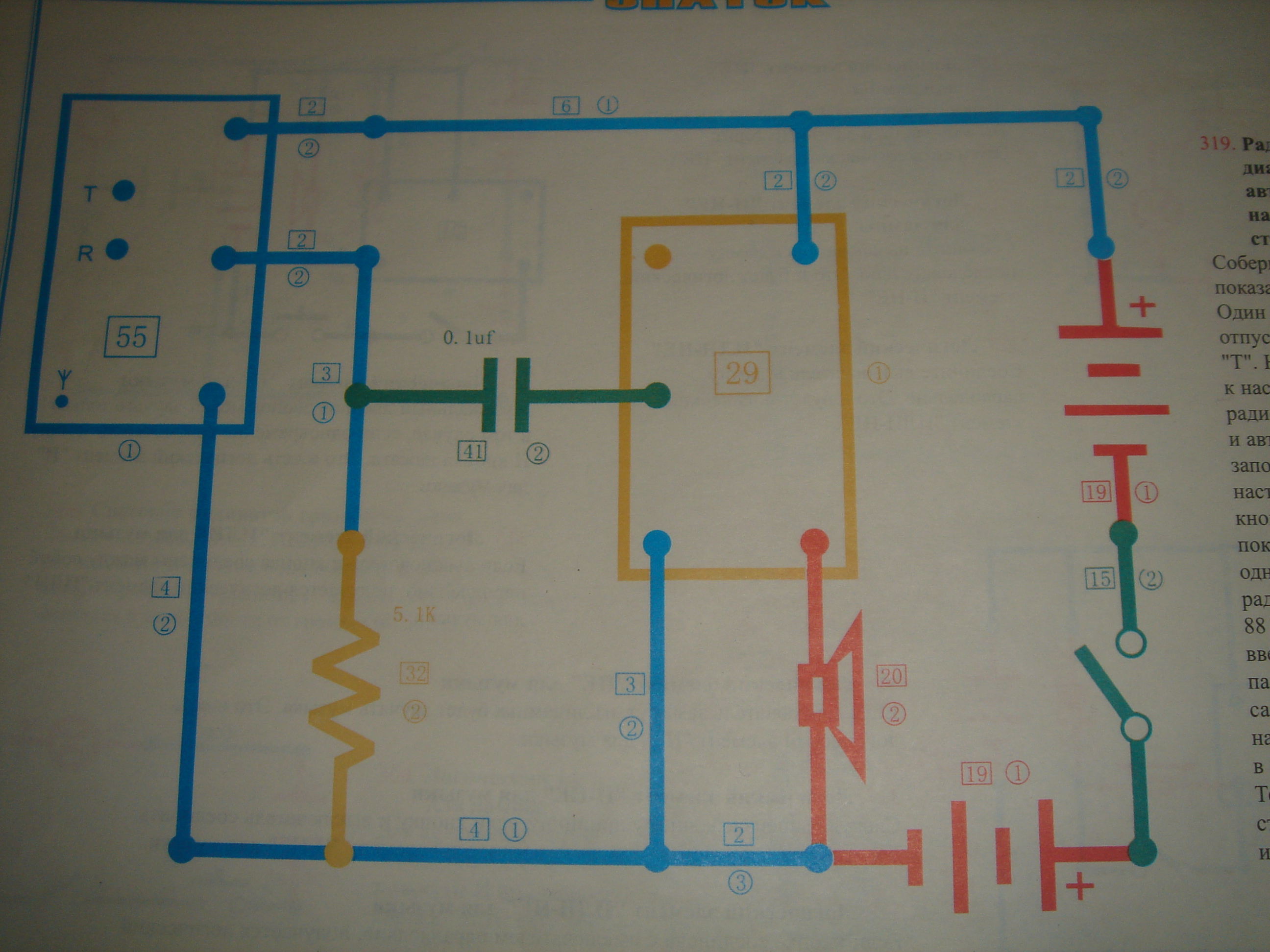

Схема:

А у меня в детстве вот такой был. Только поприкольнее, чем на фотке - кубики прозрачные были

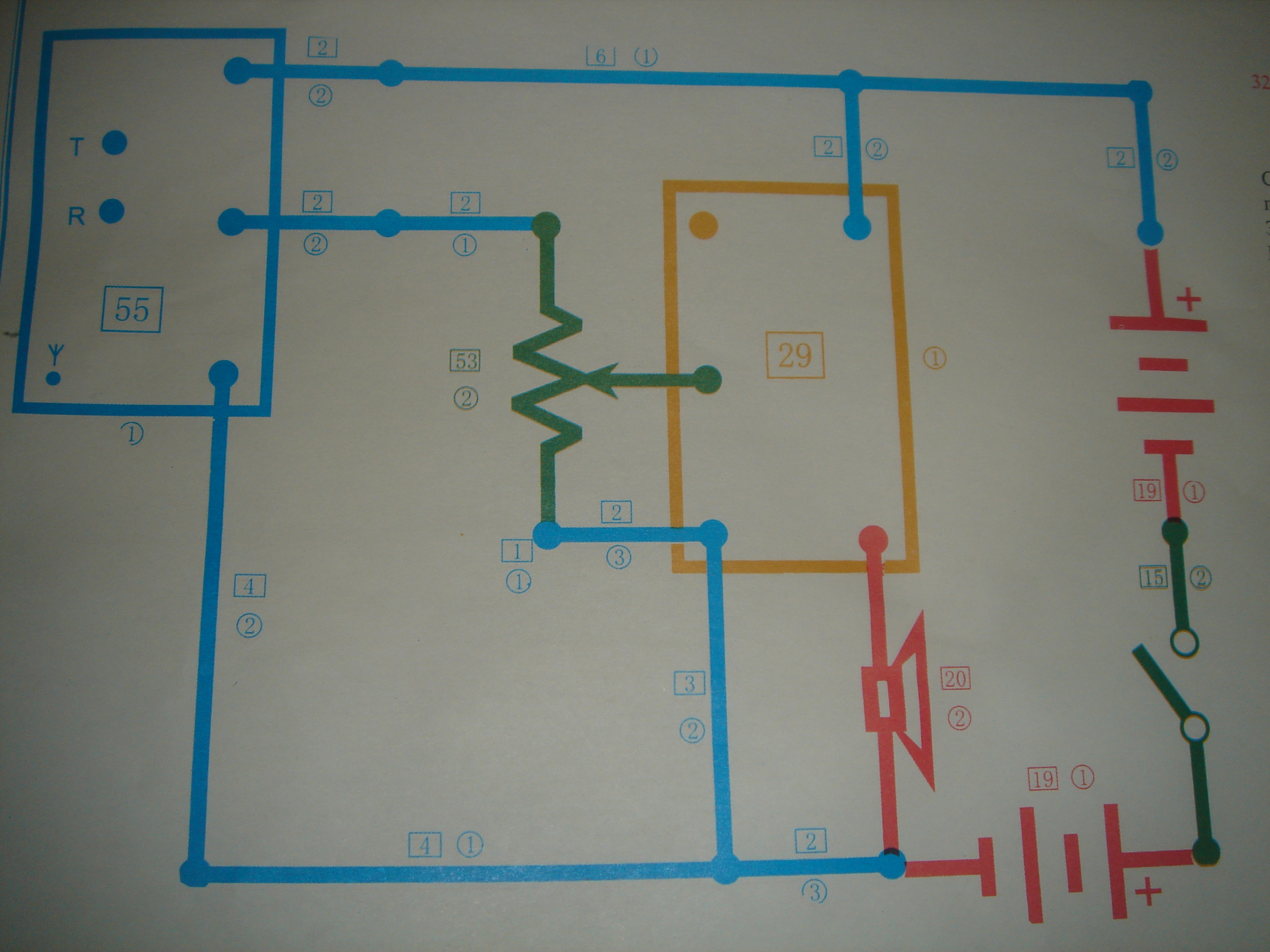

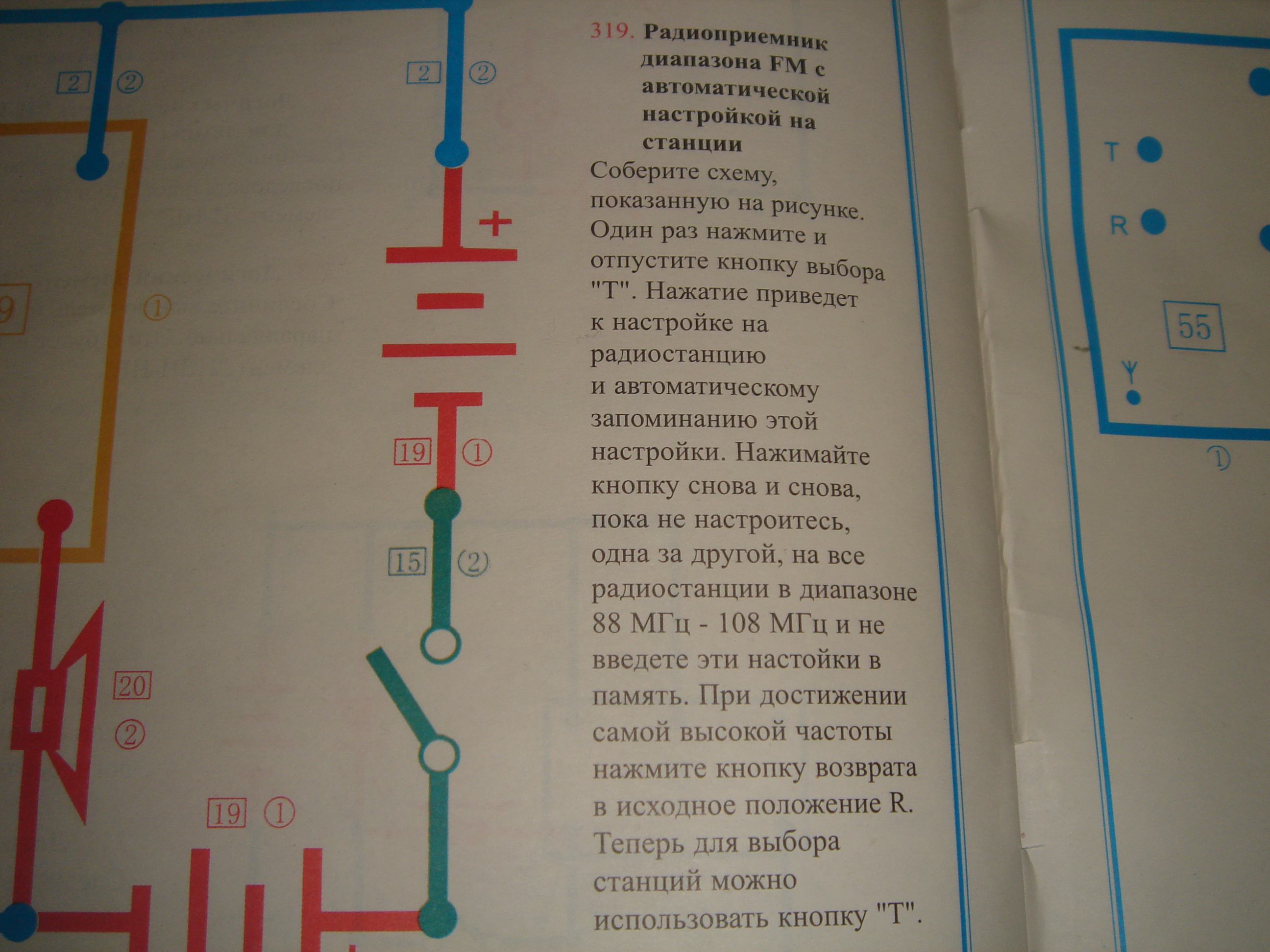

Вот Схемы Радио.

Помню, тоже аналогичный приемник собирал

Ооо а вы можете сказать как разобрать маркировку керамических советских конденсаторов?

А я с детекторного приемника начинал...

Дак я хочу начать с детекторного, а динамика высокоомного нету. Этот приёмник собрать немогу в кондерах не разобрался.

Есть отличный бесплатный конструктор PROTEUS ! с ТЫЩАМИ компонентов и морем виртуальных приборов. ИМХО это современное решение требующее только интернета или почты и желания познавать и учится.

ГЛАВНОЕ ! Имея PROTEUS можно беседовать с удаленными "школьниками" по Skype или типа того, предметно и не надо всем иметь конструкторы.

Doktor писал(а):а динамика высокоомного нету

Небыло в детекторном приемнике динамика.
Было всего 4 детали:
1. Катушка индуктивности (мотал сам)
2. Переменный конденсатор(из старого приемника)
3. Диод (желательно германиевый типа Д2)
4. Емкость (порядка 1000-2000 пФ)
Слушать радио можно было на высокоомные наушники(а не на динамик)
Кроме этого нужна антенна (кусок провода длинной метром 10-20)
и заземление.

Извиняюсь перепутал слова. А конденсаторы переменные в продаже ещё есть?

avr123.nm.ru писал(а):Есть отличный бесплатный конструктор PROTEUS

Интересно, а детекторный приемник в протеусе можно смоделировать?

Добавлено спустя 2 минуты 21 секунду:

Doktor писал(а): А конденсаторы переменные в продаже ещё есть?

Не знаю, наверное есть. Погугли.
Можно подстроечный
Можно даже постоянный, но тогда катушку индуктивности надо будет переменной делать, а это сложнее...

Добавлено спустя 1 минуту 17 секунд:
http://www.chipindustry.ru/product0/64221026.aspx

Вот кстати есть интересная конструкция

Я копирнул с какого то сайта. Давно было.

Таких статей про детекторные приёмники в интернете полно. Это одна из них, но мы расскажем один интересный вариант его сборки. Пригодится, если отключат свет, или если нечего делать на даче.



Вот что нам нужно для сборки:



Бутылка (примерно такая как на рисунке)
-Ручка или карандаш
-Где-то 50 футов провода(в изоляции)
-Германиевый диод(или кремниевый)
-Крокодилы (зажимы такие)
-Телефонная трубка (С высокоомным капсюлем)
-Провод для антенны (от 50 до 100 футов, чем длиннее, тем лучше)





Возьмите бутылку и сделайте двы дырки сверху и две снизу. Шилом.

Делайте дырки на рассстоянии около дюйма или полдюйма, как на фото:





Теперь возьмите провод и пропустите его сквозь 2 верхние дырки.





Теперь аккуратно наматывайте провод на бутылку виток к витку. Каджые 5 витков делайте петельку, используя для этого ручку или карандаш.



Ещё 5 витков - новая петелька провода.

Пока не достигнете конца.





Когда дойдёте до конца, пропустите провод в следующие 2 дырки. Оставте около 8 дюймов провода выступающим.





Зачистите концы получившейся катушки с обоих концов.

Очистите от изоляции ваши петельки, используя острый нож.



Теперь у вас есть 2 зачищенных конца провода катушки и зачищенные петельки. Верхний конец провода будет заземлён.



Возьмите диод и припаяйте к нижнему концу провода. Можно прикрутить, но лучше припаять. К другому концу диода прикрутите ещё кусочек провода.



Накиньте провод заземления на трубу водопровода, батарею отопления, или ещё что-нибудь, что заземлено. Если ничего такого нет, то можно закопать какой-нибудь металлический предмет в землю и прикрепить к нему. Тоже будет работать.

Чтобы подсоединить антенну, используйте зажим-крокодил, прикрепляя его к петелькам, которые вы сделали. Антенной долженн быть очень длинный изолированный провод. Его нужно поднять как можно выше. Например на крышу вашего дома или на дерево за окном. Чем длиннее и выше вы поднимете провод тем будет лучше.

Возьмите капсюль из телефона и зачистите его концы. Подсоедините один провод от телефонного капсюля к заземлению, а другой к диоду.






Чтобы настроиться на разные станции, перемещайте крокодил от антенны на разные петельки.
ЗЫ:

Now you can hear Russian Spy's.

yak-40 писал(а):Интересно, а детекторный приемник в протеусе можно смоделировать?

Смоделировать то можно, только радио ловить он не будет
