Re: Duhas

Сообщение setar » 27 апр 2010, 01:36

7200.12 не бери, с завода поверхность битая - уже заполнено порядка 30% ремап запасных секторов.
серверные версии винтов тебе не нужны, отличаются заточкой под многопоточность (рационально на десятки пользователей брать которые одновременные запросы генерят) на линейных потоках в несколько цепочек скорость будет одинакова

Добавлено спустя 1 минуту 29 секунд:
в общем ставь два обычных в зеркало
Аватара пользователя
setar
Site Admin

Сообщения: 9882
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Duhas

Сообщение Duhas » 27 апр 2010, 08:26

если 7200.12 не брать, то тогда что брать то ? если говорить о сиагейтах... к примеру вот список
http://krsk.nboom.ru/price/hardware/p_c ... 12_1174_d7
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Duhas » 03 май 2010, 12:42

никто случаем не юзал ДЦ ДЦ модули Peak? интересует разница между корпусами SIP4 и SIP7.. такое ощущение что у них смешение выводов зеркальное ( моск чот закипает от их чертежей... у меня вот щас лежат перед носом модули TRACO они похожи на SIP7 от Peak, на последние и цертежи адекватные.. а вот с SIP4 не понятно.. такой же только короче, или еще и зеркально О_о?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение avr123.nm.ru » 03 май 2010, 12:44

прицепил бы дш.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Duhas

Сообщение Duhas » 03 май 2010, 13:03

что-т не доперло сразу )

исправился!
P5LU-0505ELF.pdf
вот это SIP7 с тем как его рисовать все ясно, ибо чертеж адекватный...
(106.69 КиБ) Скачиваний: 0

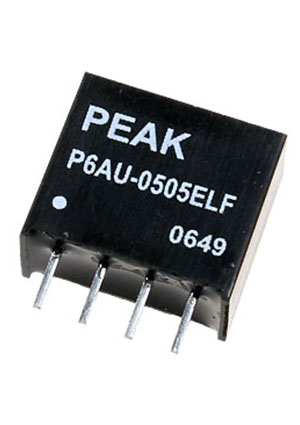

P6AU-053R3E.pdf
а вот это SIP4, тут не ясно, аналогично все предыдущему, и только корпус короче, или смешение выводов от середины корпуса в другую сторону...
(229.87 КиБ) Скачиваний: 0
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение avr123.nm.ru » 03 май 2010, 13:36

Теперь мне не ясно - вроде на эскизе во втором ДШ все размеры указаны. Напиши или заскринь какой размер не понятен. Выводы тоже обозначены.

ЗЫ. Спичку жевал ? :ROFL:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Duhas

Сообщение Duhas » 03 май 2010, 13:42

непонятен не размер... а расположение...
то есть паттерн будет либо как сверху, либо как снизу:
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение avr123.nm.ru » 03 май 2010, 13:57

Как снизу если смотреть через деталь насквозь. Т.е. это плата под компонентом.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Duhas

Сообщение Duhas » 03 май 2010, 14:07

Это для SIP4.. а вот для SIP7 как сверху должна быть...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Michael_K » 03 май 2010, 14:20

Ага.
Там на чертеже указана "Printed Face",
а еще, если сомневаетесь, то гугль-картинки посмотрите :)

Добавлено спустя 3 минуты 33 секунды:
А чертежи в даташитах уродские, согласен
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Duhas

Сообщение Duhas » 03 май 2010, 14:27

да я сам пришел к такому же выводу как посоветовал АВР, просто решил подстраховаться ) наличие патерна под этот компонент пока не горит )

ПС поделюсь счастьем.. вчера за 700р забрал ЛИР158А-2000-05-ПИ.. БУ-шный ессно, постестил седня, вроде все пашет )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение -= Александр =- » 03 май 2010, 15:11

Кстати, эти конвертеры - просто ужас. Выход плавает, от КЗ дохнет - в общем не советую. Лучше на большой конвертер в железной банке раскошелиться...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Duhas

Сообщение Duhas » 03 май 2010, 15:48

эти - конкретно Peak?

и про какой в железной банке? и что если их в 1 устройстве нада с десяток и КЗ на них не будет?

да и Пики обещают защиту от КЗ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение blindman » 03 май 2010, 18:22

У них есть модели со стабилизированным и нестабилизированным выходом
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Duhas

Сообщение -= Александр =- » 05 май 2010, 00:06

Сорри, ошибся. Дохли у нас такие-же, но от Aimtec...
