Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 22 окт 2020, 11:27

прицепи код, я попробую поанализировать
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 22 окт 2020, 15:02

блин, пока писал ответ айпишник угодил в спам базу.
пришлось через прокси заходить.
высота с 15 по 17 мм, посередине модели.
нижний правый угол X58 Y11

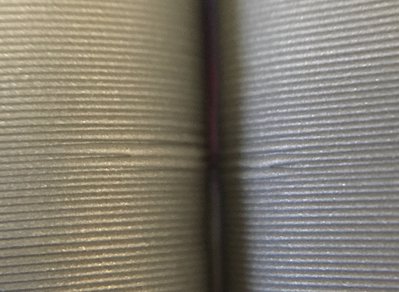

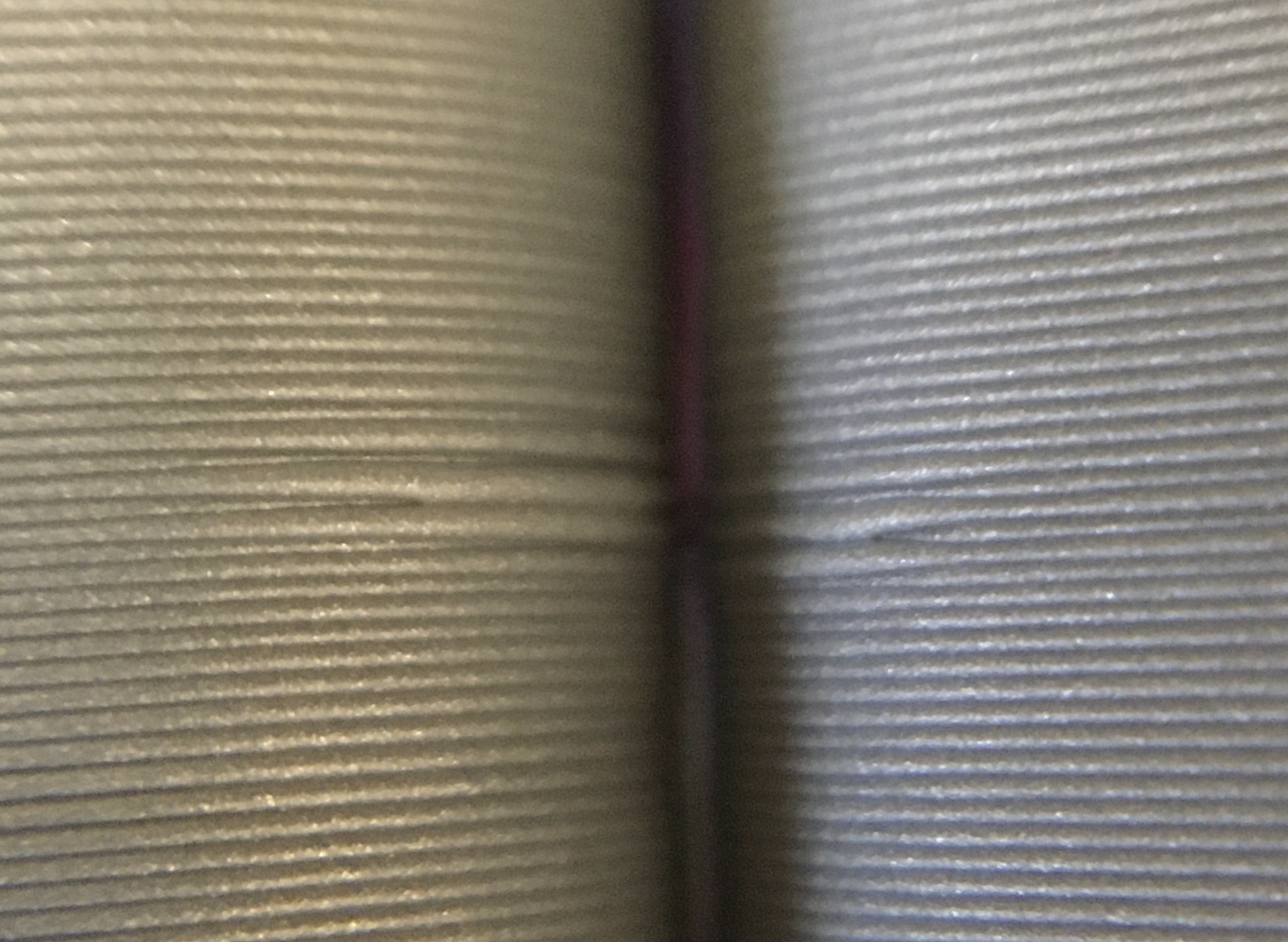

попробовал совместить и сфоткать баг на двух модельках из одного Г-кода
2020-10-22 13.41.16.JPG
Вложения
pVE_test 1.gcode
(487.29 КиБ) Скачиваний: 29
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 22 окт 2020, 19:02

Тут такое дело: у тебя код создан в режиме спирали (ваза ?) а более показательно для такого теста обычное послойное прохождение.
Код: Выделить всёРазвернуть
G1 Z0.300 F3600.000 ; move to next layer (1)
M140 S100 ; set bed temperature
G1 F1776
G1 Z0.334 X40.169 Y34.495 E5.80318 ; perimeter
G1 Z0.335 X39.779 Y34.454 E5.83051 ; perimeter
G1 Z0.336 X39.202 Y34.327 E5.87166 ; perimeter
G1 Z0.337 X38.830 Y34.204 E5.89898 ; perimeter

ибо тут могут приплестись еще эффекты гармоник от сокращения шагов придуманных слайсером относительно кратным микрошагу реальным высотам.
повтори тот же тест в обычном режиме, например 100% заполнение. (модель все равно тонкостеночная)
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 02 ноя 2020, 03:59

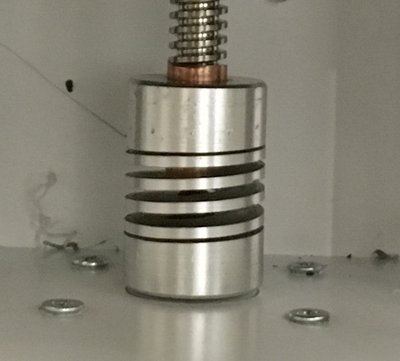

Очередное ЧП со столом, стол заклинило и муфту спиральную растянуло...
Обратно не сжимается, пружинит.
2020-11-02 02.18.08.JPG
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 02 ноя 2020, 12:57

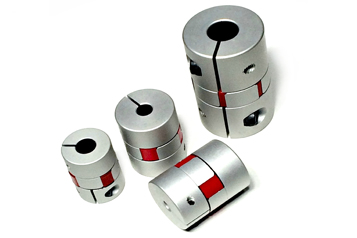

я вот на такие муфты перешел
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 02 ноя 2020, 13:36

У меня есть такая, она мне показалась слишком жёсткой для болтающегося винта. Почти как жёсткая муфта.

Спиральная муфта вернулась в свой размер после того как я её сжал в клещах и прогрел на газовой плите в сжатом виде.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 03 ноя 2020, 22:45

Поставил мелкий шаговик nema14 на экструдер, на шестерёнчатый BMG/
в принципе работает, но не долго, при токе в 200 мА шаговик перегревается и теряет силу, начинаются пропуски шагов.
nema14 весит 100 грамм, блинчик весит 130 грамм, выигрыш мог бы быть в 30 грамм.

вобще вот такой мотор интересен https://www.pololu.com/product/2298
вес 80 грамм всего.
но вал очень короткий, шестерню не надеть.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 04 ноя 2020, 00:27

ну так ток снижай, там шестерня если не изменяет память около 1:3 дает коэфициент, есть куда упасть не получив пропуски без перегрева

Добавлено спустя 1 минуту 2 секунды:
а, ты про nema14 -не осознал сразу. интересный эксперимент
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 ноя 2020, 02:11

Шаговик SY35ST26-0284A, он на 0.28 ампер всего и момент 6.5 н.см
Я его не покупал, просто под рукой валялся.
https://www.pololu.com/file/0J690/SY35ST26-0284A.pdf
Судя по всему он один из самых слабых в своей линейке, но если смотреть более мощные в том же 14 размере, то смысл теряется, более мощный nema14 который теоретически сможет работать на грани перегрева будет весить как блинчик nema17 который при работе просто тёплый.
Вобщем nema14 в принципе имеет право на неспешную печать редукторным экструдером, но надо хотябы 6:1 редукцию.

есть китайские поделки на 14 моторе
https://aliexpress.ru/item/1005001424760645.html
сделаны по образу https://www.thingiverse.com/thing:4223085
Вот он уже будет Ок, можно в принципе сделать и самому, купив только водило для редуктора из алюминия https://aliexpress.ru/item/4001349984397.html
BMG с блинчиком весит 215 грамм, Orbiter будет чуть больше 140 и мощнее.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 05 ноя 2020, 20:14

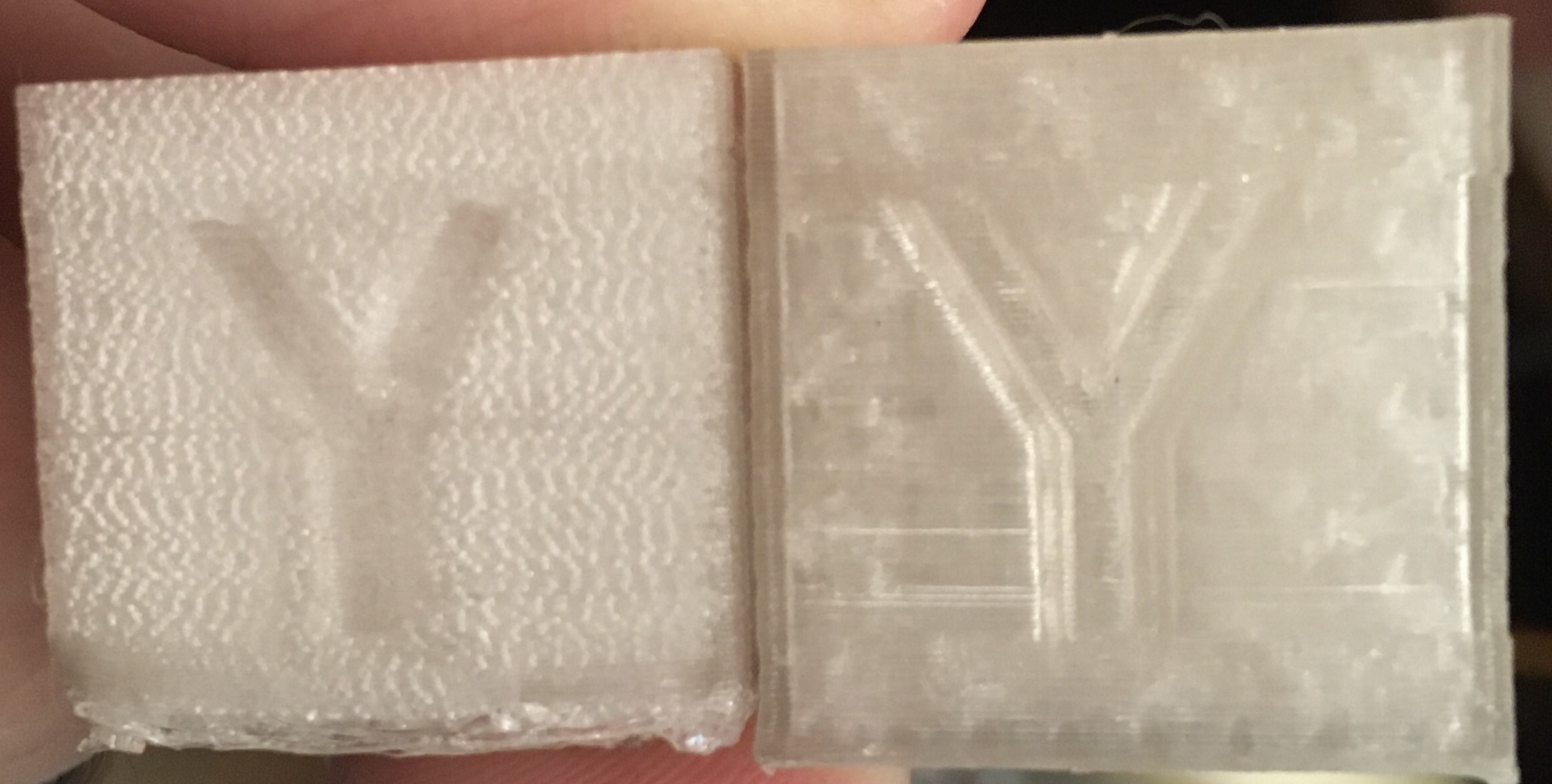

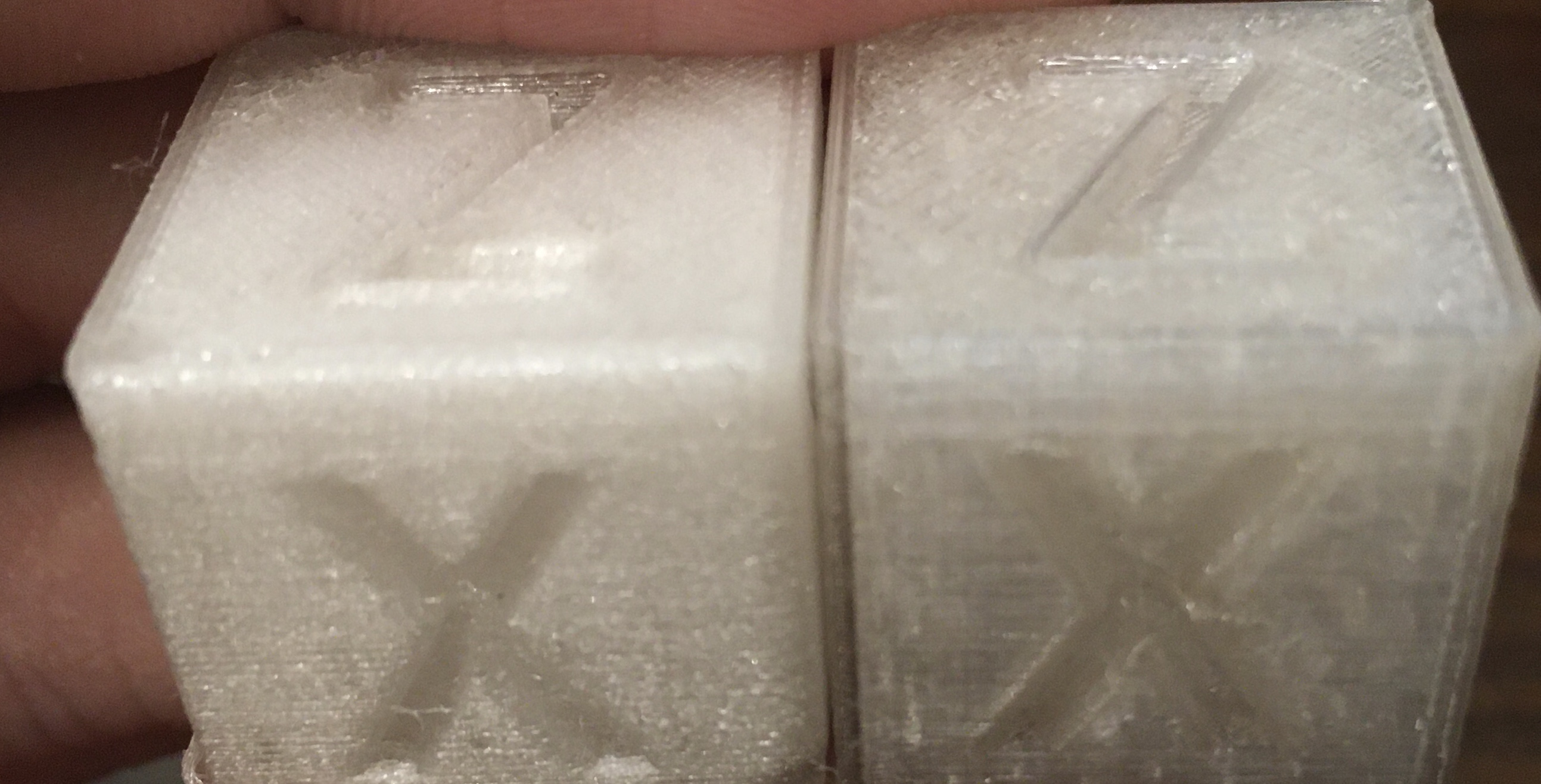

Хм, распечатал кубик в кисслайсере
интересный результат, на фото правда не очень понятно, прозрачный пластик не хочет фотографироваться.
кубик матово белый и на ощупь шершавый, в других слайсерах он глянцевый и полупрозрачный.
если присмотреться то видно некая шагрень повторяющаяся по всей длине кубика

Блин скока лет прошло а кряка под кисслайсер нету нигде.
неужели он настока непопулярен что его даже никто не ломает?
Вложения
2020-11-05 19.06.02.JPG
2020-11-05 18.43.57.JPG
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 05 ноя 2020, 22:31

вроде и без кисслайсера есть из чего выбрать или в нём есть что-то эдакое, что очень часто нужно?
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 ноя 2020, 00:03

Да нет, просто это единственный слайсер в котором всё не как у людей.
я раз в пару лет пробую его освоить, для расширения кругозора, но в итоге плююсь и бросаю.
Все остальные худо бедно печатают с первого раза на стандартных настройках, а этот прям ну слишком альтернативный.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 06 ноя 2020, 00:27

зачем кряк на то что доступно бесплатно ?
там платные только проф фичи. например два экструдера.
или вот такая битмап поверхность.
А изучать его просто, нужно сначала уровень настроек новичковый поставить, это реально помогает осваивать его
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 ноя 2020, 02:53

С кряком любая программа становится лучше :)

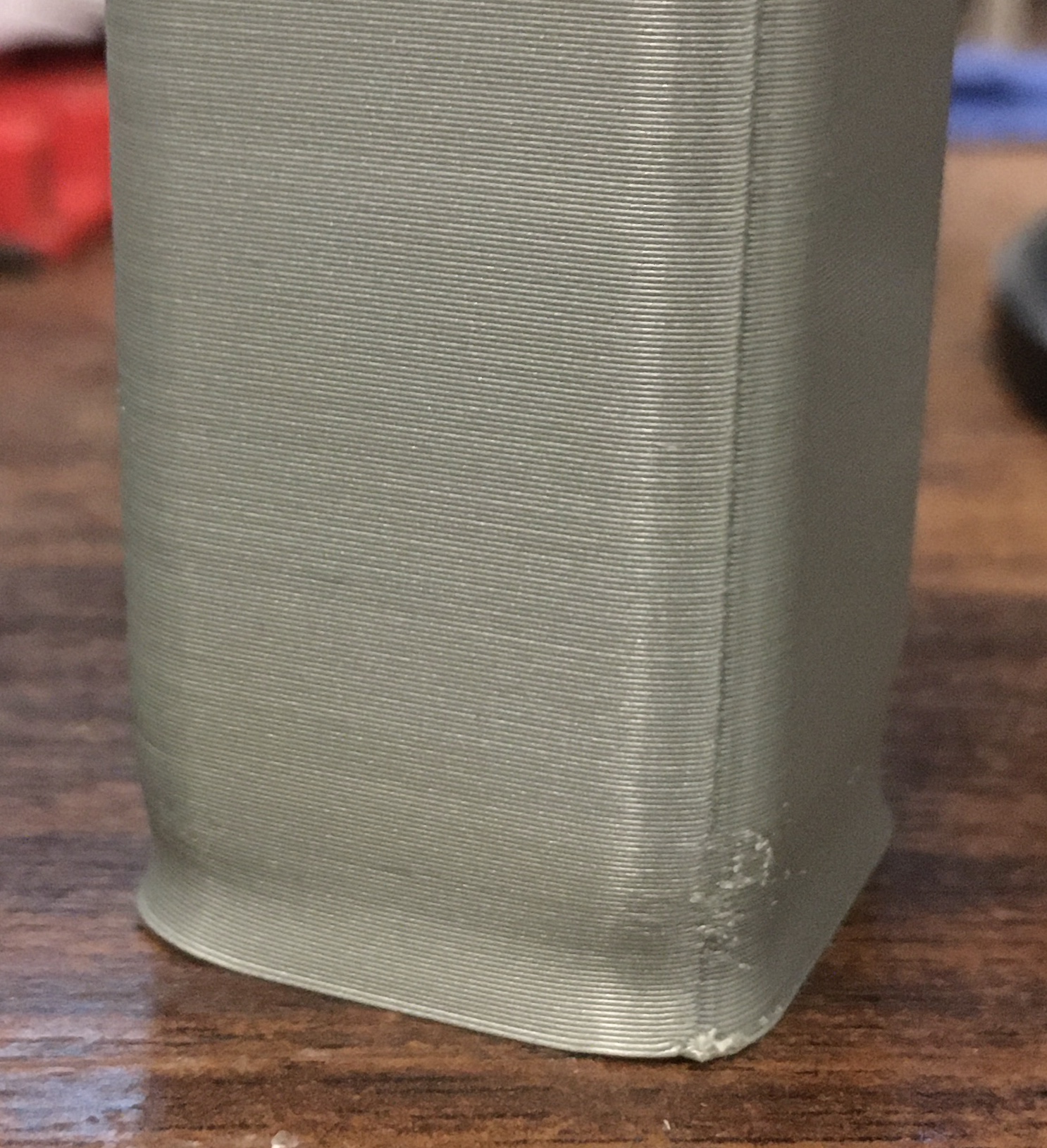

Вроде распечатал, правда стаканчик получился рюмкообразный и шов видимо надо настраивать...
2020-11-06 01.29.16.JPG


интересная опция нашлась, Z-settle, опускает стол при смене слоя, а потом слегка поднимает
возможно даст равномерности если есть проблемы с равномерностью опускания стола.

и обдув странный, когда кубик печатал, он включался на боковых стенках но отключался на углах
поэтому был постоянный звук раскручивающегося и тормозящего кулера ВЖ-ВЖ-ВЖ

на форуме в разделе предложений много интересных предложений, некоторые правда уже пару лет висят.
но это беда всех слайсеров, пока здравая функция появится может годы пройти, а некоторые вообще слишком сложные и никогда не появятся.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 06 ноя 2020, 09:58

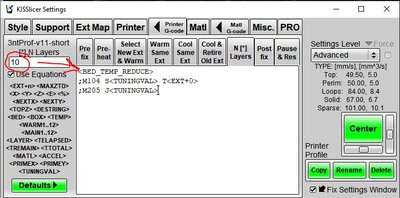

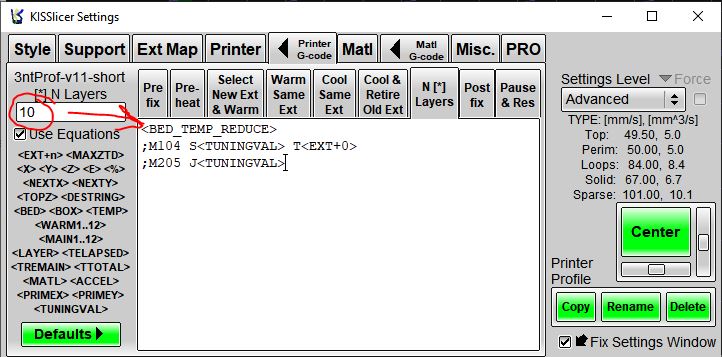

чтобы убрать слоновью ногу сделай так:

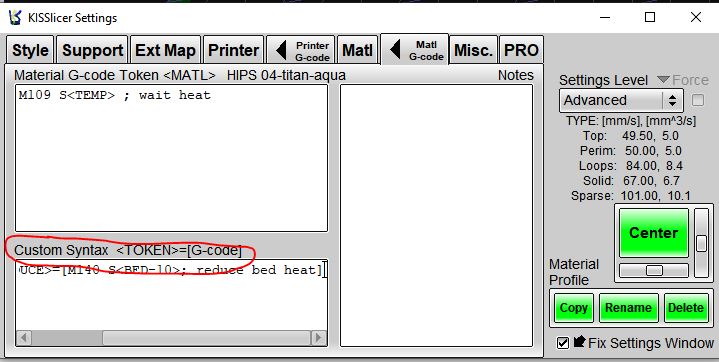

кастомный gcode на материал вроде
Код: Выделить всёРазвернуть
<BED_TEMP_REDUCE>=[M140 S<BED-10>; reduce bed heat]


и его отработка послойно каждые например 10 слоев (реально тебе скорее всего нужно ставить -20С каждые 3 слоя).

важно тут первое срабатывание - ниже заданного не опустится (формула вычисляется не от текущего а от параметрического значения температуры стола в материале).
нужно добиться чтобы от стола не отрывалось но и ноги не быо (слоновья нога это усадка первых слоев из за перегрева от стола)

Добавлено спустя 5 минут 12 секунд:
Myp писал(а):и обдув странный, когда кубик печатал, он включался на боковых стенках но отключался на углах
поэтому был постоянный звук раскручивающегося и тормозящего кулера ВЖ-ВЖ-ВЖ


он срабатывает на периметры - три уровня : витки, заливка/поддержка и охлаждение (сам вычисляет где нужно - тонкие стенки, своды, мосты итд)
Аватара пользователя
setar
Site Admin

Сообщения: 10831
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
