Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 19 янв 2018, 15:30

Myp писал(а):и часто в этом вашем космосе провода в воду макают?


Ну ды-к конденсат никто ещё не отменял, от "погодных" перепадов температур и влажности в воздухе.
Madf

Сообщения: 2955
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 21 янв 2018, 22:34

починил выжигатель лазерный
с лазером с ибея жжёт на 10% мощности уже нормально
2018-01-21 21.29.08.JPG


с китайскими 1500мв жёг тока на полной мощности
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 22 янв 2018, 16:18

быстрый тест показал что фанерку срезает на глубину как минимум 0.2 мм если угадал с фокусом.
попробовал срезать краску с металла, покрасил из баллона и прожёг
но что-то не угадал с фокусом похоже, на металле осталась полупрозрачная плёнка краски.
тут же попробовал в солёной воде электричеством травить по краске, травится на ура, но травится неровно, всё в рытвинах.
вот на ганзе пишут что лимонка травит лучше, поверхность гладкая.

заодно попробовал приколюху, сначала протравить, а потом сразу сменить полярность и электрод, нарастить медь.
очень интересно, медь ложится в ямки и держится там неплохо, получается жёлтая надпись на белом металле.
по идее если подобрать время травления/наращивания и полирнуть то получится надпись заподлицо
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 23 янв 2018, 16:22

чёрная краска вобще отлично выжигается с металла
осталось решить вопрос в стойкостью, ибо дешевая краска из баллончика слазит с полированного металла если её просто подковырнуть ногтём.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 янв 2018, 11:33

вобщем вдруг кто-то будет искать в гугле протокол decaker mini type 1500mw
вот туда зафигачил описание команд и лог обмена при печати мелкой картинки из двух полосок.
https://github.com/camrein/EzGraver/iss ... -360162572
может автор альтернативной проги для гравера допилит поддержку этого лазера.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 янв 2018, 10:58

какое коварство...
фанера темнеет ещё и вокруг точки куда светит лазер
то есть даже если по факту лазер не светил в какое-то место, оно всё равно может(обязано) потемнеть из за того что луч светил вокруг.
например вместо забора из чередующихся линий получается просто смазанное пятно.
по факту разрешение принтера 1050х1050 превращается дай бог в реальные 500х500 различимых точек
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 янв 2018, 01:44

лазером, пшик пшик

по влажной фанере получается лучше, более чёрно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 янв 2018, 02:03

Оооо, так у тебя фиолетовый лазер! Фоторезист еще не засвечивал? Ты в шаге от своих печатных плат :)

Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 янв 2018, 02:31

фиолетовый был, но я его спалил, теперь синий.
а так то если лазером делать то фоторезист вобще не нужен, просто из баллона черной краской пшикнул и лазером лишнее сжёг
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 янв 2018, 02:39

Myp писал(а):а так то если лазером делать то фоторезист вобще не нужен, просто из баллона черной краской пшикнул и лазером лишнее сжёг

Думаю с фоторезистом будет лучше результат, разрешение выше. Сам говорил о лишних подгораниях.
Myp писал(а):фиолетовый был, но я его спалил, теперь синий.

Попробуй синий.
Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 янв 2018, 02:53

запах кстати... гораздо хуже чем от 3д принтера
дымит и воняет огого
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 янв 2018, 03:08

Я вообще не понимаю как вы дома этим занимаетесь. У нас на работе все живое вытравлено в радиусе 50 метров :) Пришлось выхлопную трубу поднимать на крышу. Одежда воняет 3-е суток после захода в помещение с co2 станком. Правда кумарят у нас круче - винилхлорид какой порезать или еще что более ядовитое. Выхлопная труба забивается каким-то белым порошком от таких работ. Наверно очень полезный порошок. Работники станка - просто зомби, расходный материал :crazy:
Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 янв 2018, 15:29

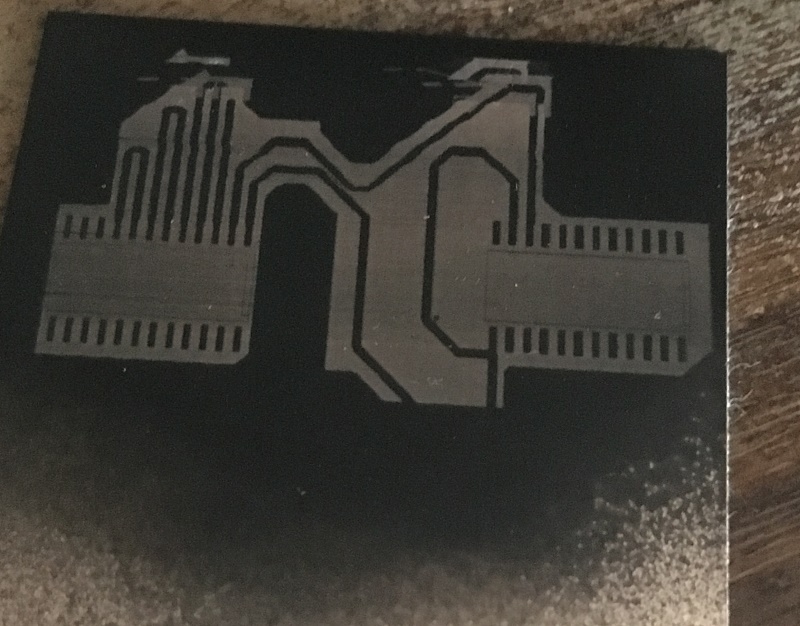

SOP24 дорожки 0.8
в принципе пригодно для использования
2018-01-28 14.23.50.JPG


разве что размер 8х8 см всего
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17392
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 янв 2018, 15:47

Myp писал(а):в принципе пригодно для использования

Это очень мало :pardon: . Надо чтоб между ножками soic можно было провести дорожку...
Аватара пользователя
Dmitry__

Сообщения: 7439
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 29 янв 2018, 12:41

Dmitry__ писал(а):Надо чтоб между ножками soic можно было провести дорожку...

Хм, :roll: ващет по обычным стандартам, такая толщина дорожки недопустима, да и зазор будет не очень. Где такое потом применить можно будет и не каждое производство такое без огрехов протравит (не дай бог в 4-х слойке такое запрячется).

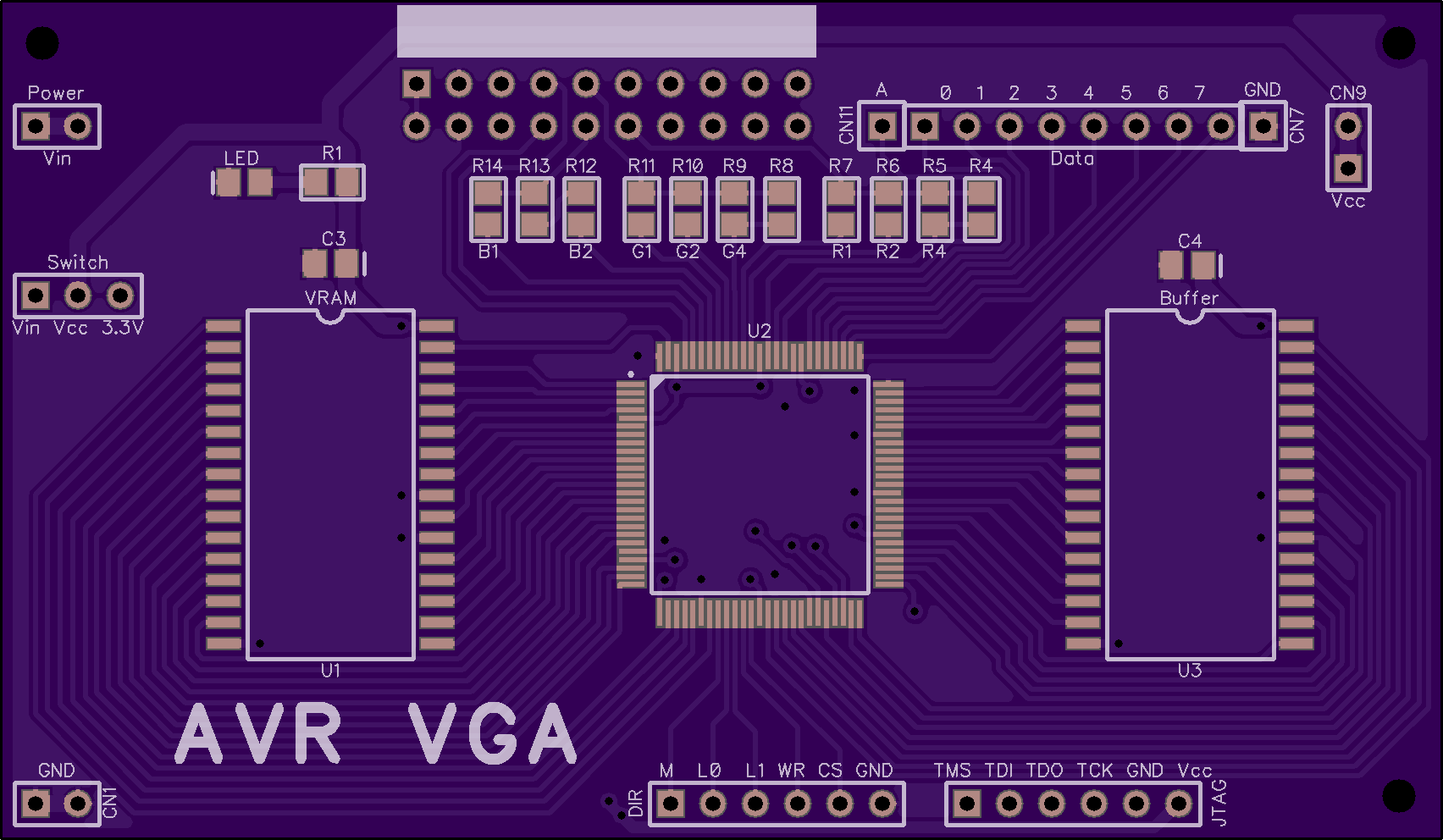

Самое мелкое, что я делал - это такое:


Но оно никак в соик между ног не пролезет.
Madf

Сообщения: 2955
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
