Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 19 дек 2017, 19:47

взял диод на 1000мвт, БУ на ибее. написано что настоящий 1ватт, в даташите указана пиковая мощность 1,5 ватта
https://www.ebay.com/itm/1W-1000mW-Lase ... 1922444978
я думаю это лучше нонейма китайского, который непонятно в каком режиме будет работать.

потыкал осциллографом в выход на плате, чудно как-то сделано
во первых выход с платы контроллера на плату драйвер всего 2.7 вольта, вместо 5 вольт как я ожидал
тоесть питание драйвера от 2.7 вольт, а я запитал от внешнего блока от 5 вольт, может поэтому и сдох...

во вторых на 100% мощности при гравировке радикально чёрного квадрата сигнал по форме чередующиеся прямоугольники с столбиками

Код: Выделить всёРазвернуть
  ________   _     ________   _
|        | | |   |        | | |
_|        |_| |___|        |_| |__


длинный прямоугольник это рабочая фаза драйвера на 100% мощности, когда каретка остановилась и идёт прожиг точки.
если уменьшить мощность то прямоугольник рассыпается ша ШИМ.
короткий столбик это промежуточная фаза, когда каретка едет к новой точке и диод светит еле еле.
то есть даже когда надо рисовать чёрную линию, лазер отключается на время вращения шаговика.
это кажется неправильным, хотя китайцам видней, вдруг это защита от перегорания или для равномерности картинки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 дек 2017, 01:26

Водянка кстати до сих пор в лучшем виде
заменил тока виниловые садовые шланги на силиконовые, нашёл магазин для самогонщиков
виниловые шланги имеют свойство дервенеть в одной позе, когда поворачиваешь что-то, есть вероятность потери герметичности.

ну и с радиатором я зря заморачивался, я снял крышку и поставил внутри перегородку, чтоб поток шёл по длинному пути
по факту с таким огромным радиатором он может вобще работать пассивно, кулеры нужны тока когда играешь, да и то достаточно 5 вольт.

нашёл на ибее дешевые водоблоки нормальные
https://www.ebay.com/itm/CPU-Water-Cool ... 2228950982
купил один для интересу, поставлю на процессор
а на видюху поставлю два китайских алюминевых по 200 р.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 21 дек 2017, 23:34

гирбест вернул 25 баксов поинтами, примерно стока у них там стоит модуль такой же
правда поинтами можно оплотить лишь 30% покупки... так что ничего собсно не получил, на гирбесте особо нечего покупать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 дек 2017, 15:18

увидел в продаже кулеры с термодатчиком Arctic F12 TC типа сами регулируют скорость
решил засунуть в блоки питания.
открываю блок, а там... все электролиты на выходе полопались, я ещё удивлялся, чтож так напряжение скачет под разгоном и помехи идут по питанию))
в принципе не удивительно, блоку питания уже лет 10 если не больше.
пришлось внепланово перепаивать кондёры, после перепайки скачки радикально снизились.

один кондёр походу впаивали извращенцы
он впаян под рёбрами радиатора, тоесть сначала его впаяли, а потом прикрутили радиатор который его закрывает сверху
а радиатор не откртуить так как винты радиатора закрывает дроссель.
пришлось варварски его выковырять и запаять внешний кондёр на двух проводочках.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 25 дек 2017, 16:31

Прикольно ты сам с собой разговариваешь. :)
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 дек 2017, 17:08

Ну вот такой хреновый у меня блог, количество комментаторов стремится к нулю :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 25 дек 2017, 18:08

Больше твиттер напоминает.)
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 дек 2017, 20:13

щас для приколу взял синюю лазерную указку
через линзу эта указка даёт лёгкий дымок на бумаге, хотя написано на корпусе <5mw
судя по впечатлениям, диод из лазерного станка был далеко не в 300 раз мощнее)))
жаль что лазер сдох не успев замерить ток, интересно скока там реальных при заявленных 1500
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 дек 2017, 22:36

приехал контроллер для Т12
буду монстрячить паяльнег на выходных
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение SkyStorm » 27 дек 2017, 17:39

Какой именно?
Как сделаешь пиши! Тоже интересно.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2679
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 27 дек 2017, 18:54

тот который самый дешевый, с 3х символьным индикатором, мне чтобы просто паять, не прошивки прошивать))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 дек 2017, 21:01

опять...
не так как у всех, у меня в ручке для Т12 внутри распаян термистор в стеклянном корпусе.
и одним концом он идет на белый провод, а датчик вибрации на синем проводе...
у всех какие-то обычные ручки, без термистора
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 29 дек 2017, 07:15

Ты можешь не паять этот термистор в самой ручке (если он есть на плате контроллера), или не подключать его... Но термистор в паяльнике - лучше, т.к. точнее держит температуру "холодного спая"термопары. Хотя, учитывая с какой скоростью я кручу ручку температуры паяльника (в зависимости от выполняемой работы), я вообще не понимаю зачем там такая стабилизация :)
Аватара пользователя
Dmitry__

Сообщения: 7978
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 дек 2017, 11:45

ну не буду же я резюк оттуда выкусывать)

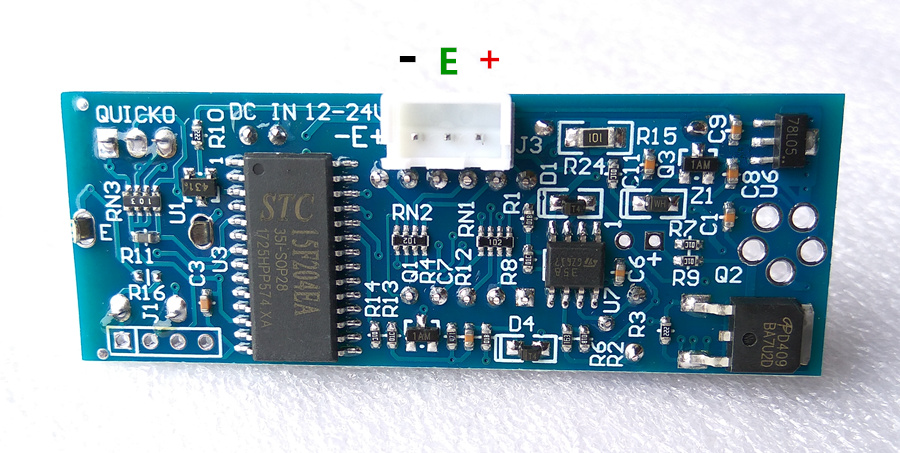

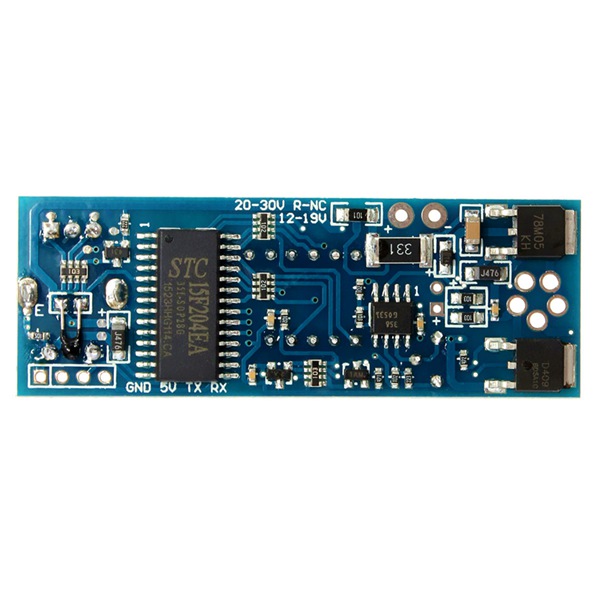

интересно что на плате контроллера более старых версий терморезистор "капельку" ставят

а у меня там запаян резюк в смд корпусе, на фото R11 слева.

и фиг знает, это термистор или просто резюк постоянный, в случае если резюк прямо в ручке то его надо выпаять наверно?

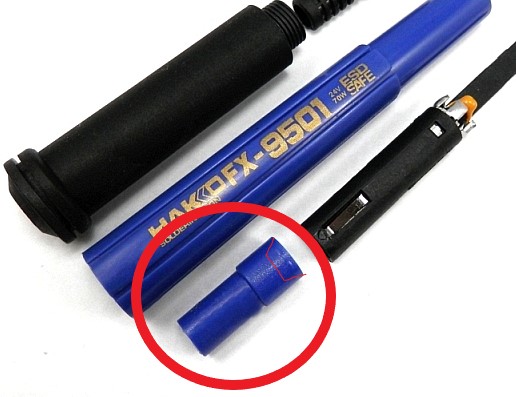

ещё мне кажется я знаю почему в китайских ручках 9501 жало крутится
там внутри есть промежуточная вставка, с конусным отверстием с одной стороны
явно для того чтобы при затягивании двух половинок державки обжимать конусом что-то типа резинового колечка вокруг жала.
и тем самым не дать жалу шевелиться/крутиться

но в комплекте никто не кладёт этого колечка почему-то
надо будет подобрать что-то по размеру
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17816
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 29 дек 2017, 12:10

Myp писал(а):ну не буду же я резюк оттуда выкусывать)

Так ты просто не разводи провод термистора паяльника на разьем.
Myp писал(а):и фиг знает, это термистор или просто резюк постоянный,

Похож на термистор, распаян абсолютно так же как капля, на 5 пин IC.
Myp писал(а):в случае если резюк прямо в ручке то его надо выпаять наверно?

Не помню, надо покурить тему про Т12, наверно я это описывал там :)

Добавлено спустя 8 минут 53 секунды:
Myp писал(а):ещё мне кажется я знаю почему в китайских ручках 9501 жало крутится

На фотке какая-то жуткая пластиковая какашка :)
У меня все паяльники с металлич. закручивающимся зажимом жала. Ничего не шатается и не прокручивается. Только есть один момент - нет фиксированного положения в закруч. состоянии. Если крутить зажим с пролетарской ненавистью, то можно все сломать :)
Такие ручки у меня:
