Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение sergey2x » 13 дек 2017, 21:08

Ну х.з.
У меня стоит AUTO_BED_LEVELING_BILINEAR.
Делаю G28, G29
Потом G1 Z0, и из репитера по XY гоняю туды-сюды контролируя листом бумаги между соплом и столом. Не идеал, но похоже.
Z_PROBE_OFFSET_FROM_EXTRUDER (M851 Zxx) на 0.2 уменьшить?
sergey2x

Сообщения: 198
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 14 дек 2017, 01:51

sergey2x писал(а):Ну х.з.
У меня стоит AUTO_BED_LEVELING_BILINEAR.
Делаю G28, G29
Потом G1 Z0, и из репитера по XY гоняю туды-сюды контролируя листом бумаги между соплом и столом. Не идеал, но похоже.

у меня так же, прикол начинается когда двигается стол вниз

даю команду G1 Z0.2 а реальный зазор становится 0.4 мм
даю команду G1 Z0.5, на экране написано тоже 0.5 а по факту зазор становится 1 мм
чертовщина какаята
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение sergey2x » 14 дек 2017, 13:40

Может сильно стол кривой и не успевает за 2 мм в плоскость вывести? Попробуй высоту выравнивания на порядок увеличить...
sergey2x

Сообщения: 198
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 14 дек 2017, 16:26

сделал M420 Z20
вроде не особо кривой стол, специально не стал в ноль выводить, чтобы видеть как функция калибровки работает.
действительно, с большой высотой выравнивания нет такого бага в первых слоях
жду когда высота станет побольше, пропадёт ли хруст с концом высоты выравнивания

Добавлено спустя 45 минут 51 секунду:
да, чем меньше ставлю высоту выравнивания тем хуже
явно что-то не так там работает...
по идее выровнять небольшой перепад можно за первый слой, скорректировать поток чтобы компенсировать зазоры и бугры.

Добавлено спустя 44 минуты 22 секунды:
поставил M420 Z4
на модели примерно первые 5.5 мм получились рыхлые и там стол ёрзал, далее слои нормальный и стол ёрзать перестал
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение sergey2x » 14 дек 2017, 17:27

А есть ли корректировка потока? Похоже нет...
sergey2x

Сообщения: 198
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 14 дек 2017, 21:10

вот вот, нет корректировки
да и размер отпечатка по Z вышел на 2 мм больше чем размер оригинала.

короче опция не работает...

Добавлено спустя 16 минут 3 секунды:
пожаловался разработчикам https://github.com/MarlinFirmware/Marlin/issues/8782
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 16 дек 2017, 02:55

обновил на 1.1.6
повспоминал настрйоки чтоб всё заработало

вроде бы проблема с недоэкструзией решена, даже слишком, по виду первые слои получились с переэкструзией
щас допечатается и проверю размеры

да я печатаю ночью, с 2130 получается очень тихо, тока мотор Z попискивает, надо его тоже на бесшумный драйвер переводить

Добавлено спустя 59 минут 13 секунд:

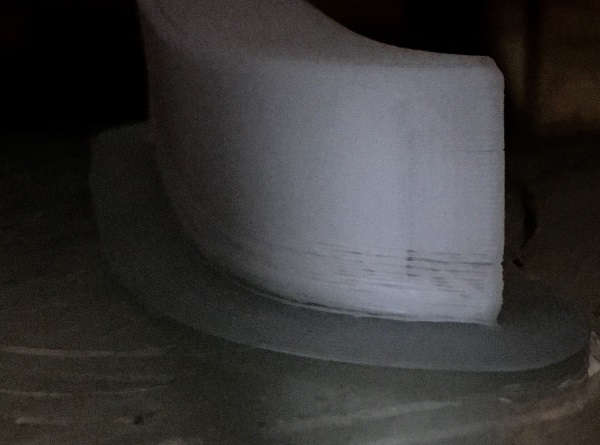

странный эффект песочных часов на дистанции примерно 4.5 мм
IMG_0463 (1).jpg

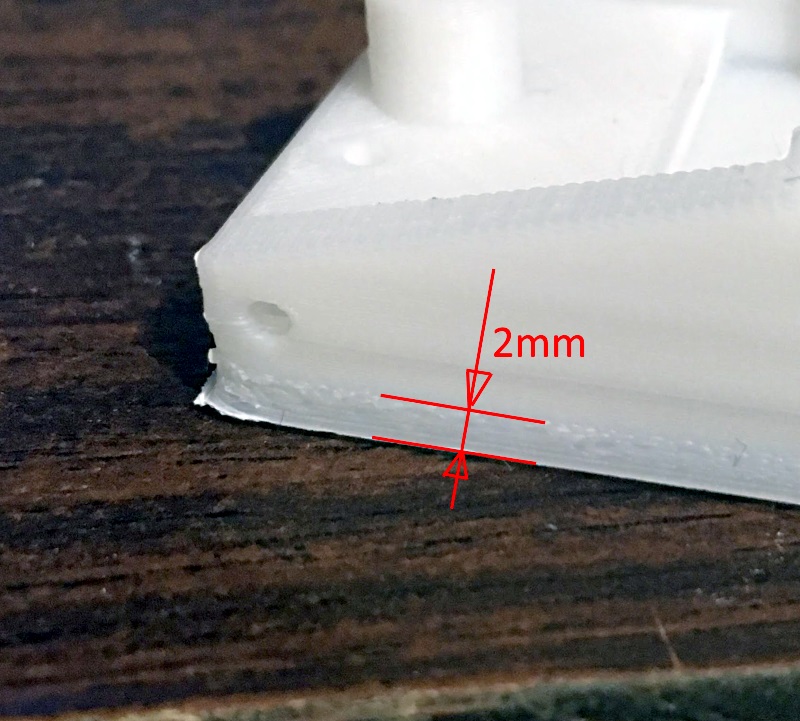

и переэкструзия на 2 мм согласно M420 Z2
на фото плохо видно, но там характерные плюхи пластика выпирают
в телефоне с макрорежимом батарейка села(((


Добавлено спустя 59 секунд:
дурной пластик, ничерта не видно, надо на серый ландыш поменять
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 18 дек 2017, 01:30

чтож, на 1.1.7 всё пофиксили =)

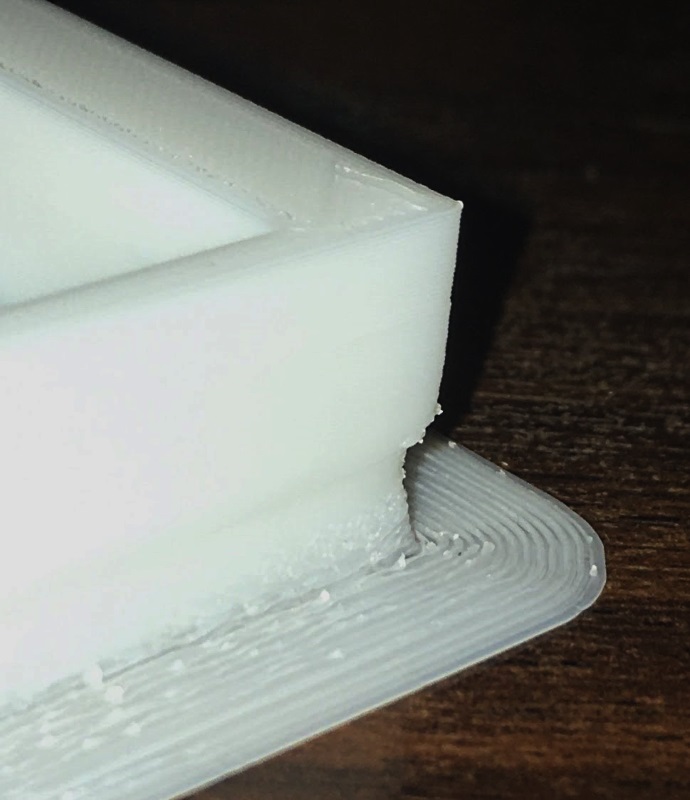

а странная фигня пок раям это из за деламинации
первые слои Ок, потом начинается скукоживание и краешки подтягивает вверх
температура стола слишком высокая, модель остаётся вязкая и деформируется.

Добавлено спустя 37 минут 2 секунды:
заодно исправил параллелограмность, теперь это штатная фича у прошивки.

с момента рождения у принтера ZAV был такой косяк, хз почему, может ошибка в лазерной резке или что-то ещё, типа фанеру повело до/после резки/сборки
вобщем у кубика 100мм диагонали отличались примерно на 0.4 мм

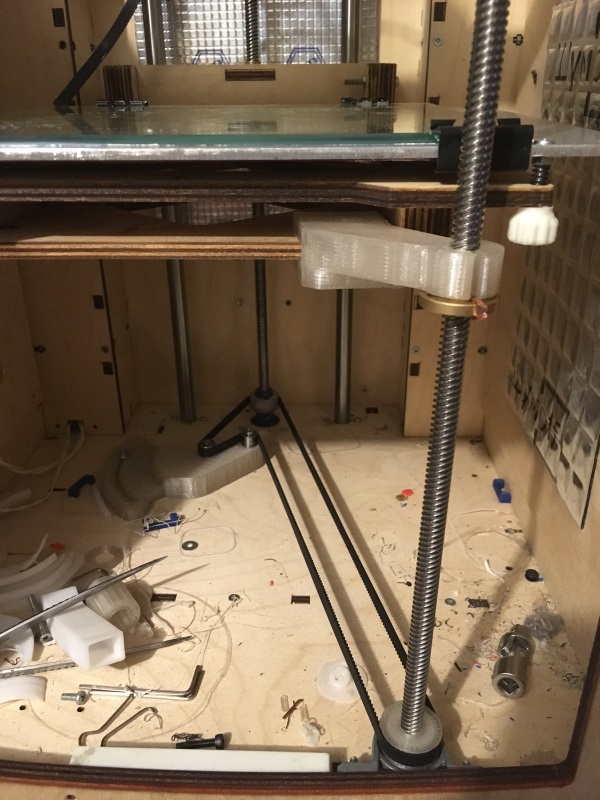

реализация второго винта по Z
не помню показывал или нет
основная проблема в том что подшипник в обойме для доп винта ну ооочень китайский
поэтому вал в нём крепится с ощутимым перекосом, прям не знаю что бы и придумать...
заказал две шпули зубчатые фирменные, пластиковые шпули всётаки не очень.
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 18 дек 2017, 18:50

приехал лазерный гравер, внутри оказалась плата на STM
я чёто надеялся что там АВР будет и grbl
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 19 дек 2017, 00:04

ваще неинтересно
запуск на печать начинается строкой
Код: Выделить всёРазвернуть
$30 P485 503 P2

тут команда пуска и какие-то параметры

потом каждая строка для построчной гравировки передаётся в виде
Код: Выделить всёРазвернуть
 4C 10 29 FF 4D 10 29 FF 4E 10 29 FF 4F 10 29 FF   L.)яM.)яN.)яO.)я
72 10 2A FF 71 10 2A FF 70 10 2A FF 6F 10 2A FF   r.*яq.*яp.*яo.*я
6E 10 2A FF 51 10 2A FF 50 10 2A FF 4F 10 2A FF   n.*яQ.*яP.*яO.*я
4E 10 2A FF 4D 10 2A FF 4C 10 2A FF 4B 10 2A FF   N.*яM.*яL.*яK.*я
4A 10 2A FF 4A 10 2B FF 4B 10 2B FF 4C 10 2B FF   J.*яJ.+яK.+яL.+я
4D 10 2B FF 4E 10 2B FF 4F 10 2B FF 50 10 2B FF   M.+яN.+яO.+яP.+я
51 10 2B FF 6E 10 2B FF 6F 10 2B FF 70 10 2B FF   Q.+яn.+яo.+яp.+я
71 10 2B FF 72 10 2B FF 73 10 2C FF 72 10 2C FF   q.+яr.+яs.,яr.,я
71 10 2C FF 70 10 2C FF 6F 10 2C FF 6E 10 2C FF   q.,яp.,яo.,яn.,я
6D 10 2C FF 52 10 2C FF 51 10 2C FF 50 10 2C FF   m.,яR.,яQ.,яP.,я
4B 10 2C FF 4A 10 2C FF 49 10 2C FF 2D 10 2C FF   K.,яJ.,яI.,я-.,я
2C 10 2C FF 2B 10 2C FF 2A 10 2C FF 29 10 2C FF   ,.,я+.,я*.,я).,я
28 10 2C FF 26 10 2D FF 27 10 2D FF 28 10 2D FF   (.,я&.-я'.-я(.-я
29 10 2D FF 2A 10 2D FF 2C 10 2D FF 2D 10 2D FF   ).-я*.-я,.-я-.-я
2E 10 2D FF 47 10 2D FF 48 10 2D FF 49 10 2D FF   ..-яG.-яH.-яI.-я
50 10 2D FF 51 10 2D FF 52 10 2D FF 6B 10 2D FF   P.-яQ.-яR.-яk.-я
6C 10 2D FF 6D 10 2D FF 73 10 2D FF 74 10 2D FF   l.-яm.-яs.-яt.-я
75 10 2D FF 75 10 2E FF 74 10 2E FF 73 10 2E FF   u.-яu..яt..яs..я
6D 10 2E FF 6C 10 2E FF 6B 10 2E FF 52 10 2E FF   m..яl..яk..яR..я
51 10 2E FF 50 10 2E FF 49 10 2E FF 48 10 2E FF   Q..яP..яI..яH..я
47 10 2E FF 2E 10 2E FF 2D 10 2E FF 2C 10 2E FF   G..я...я-..я,..я
2A 10 2E FF 29 10 2E FF 28 10 2E FF 27 10 2E FF   *..я)..я(..я'..я
26 10 2E FF 25 10 2F FF 26 10 2F FF 27 10 2F FF   &..я%./я&./я'./я
2E 10 2F FF 2F 10 2F FF 30 10 2F FF 47 10 2F FF   ../я/./я0./яG./я
48 10 2F FF 49 10 2F FF 52 10 2F FF 53 10 2F FF   H./яI./яR./яS./я
54 10 2F FF 6A 10 2F FF 6B 10 2F FF 6C 10 2F FF   T./яj./яk./яl./я
73 10 2F FF 74 10 2F FF 75 10 2F FF 76 10 2F FF   s./яt./яu./яv./я
96 10 30 FF 95 10 30 FF 94 10 30 FF 93 10 30 FF   –.0я•.0я”.0я“.0я
92 10 30 FF 91 10 30 FF 76 10 30 FF 75 10 30 FF   ’.0я‘.0яv.0яu.0я
74 10 30 FF 6C 10 30 FF 6B 10 30 FF 6A 10 30 FF   t.0яl.0яk.0яj.0я
55 10 30 FF 54 10 30 FF 53 10 30 FF 48 10 30 FF   U.0яT.0яS.0яH.0я
47 10 30 FF 46 10 30 FF 30 10 30 FF 2F 10 30 FF   G.0яF.0я0.0я/.0я
2E 10 30 FF 27 10 30 FF 26 10 30 FF 25 10 30 FF   ..0я'.0я&.0я%.0я
25 10 31 FF 26 10 31 FF 27 10 31 FF 2E 10 31 FF   %.1я&.1я'.1я..1я
2F 10 31 FF 30 10 31 FF 46 10 31 FF 47 10 31 FF   /.1я0.1яF.1яG.1я
48 10 31 FF 53 10 31 FF 54 10 31 FF 55 10 31 FF   H.1яS.1яT.1яU.1я
6A 10 31 FF 6B 10 31 FF 6C 10 31 FF 74 10 31 FF   j.1яk.1яl.1яt.1я
75 10 31 FF 76 10 31 FF 91 10 31 FF 92 10 31 FF   u.1яv.1я‘.1я’.1я
93 10 31 FF 94 10 31 FF 95 10 31 FF 96 10 31 FF   “.1я”.1я•.1я–.1я
97 10 32 FF 96 10 32 FF 95 10 32 FF 94 10 32 FF   —.2я–.2я•.2я”.2я
91 10 32 FF 90 10 32 FF 8F 10 32 FF 78 10 32 FF   ‘.2яђ.2яЏ.2яx.2я
77 10 32 FF 76 10 32 FF 6A 10 32 FF 69 10 32 FF   w.2яv.2яj.2яi.2я
68 10 32 FF 55 10 32 FF 54 10 32 FF 53 10 32 FF   h.2яU.2яT.2яS.2я
48 10 32 FF 47 10 32 FF 46 10 32 FF 31 10 32 FF   H.2яG.2яF.2я1.2я
30 10 32 FF 2F 10 32 FF 27 10 32 FF 26 10 32 FF   0.2я/.2я'.2я&.2я
25 10 32 FF 09 10 32 FF 08 10 32 FF 05 10 33 FF   %.2я..2я..2я..3я
06 10 33 FF 07 10 33 FF 08 10 33 FF 09 10 33 FF   ..3я..3я..3я..3я
0A 10 33 FF 23 10 33 FF 24 10 33 FF 25 10 33 FF   ..3я#.3я$.3я%.3я
31 10 33 FF 32 10 33 FF 33 10 33 FF 44 10 33 FF   1.3я2.3я3.3яD.3я
45 10 33 FF 46 10 33 FF 55 10 33 FF 56 10 33 FF   E.3яF.3яU.3яV.3я
57 10 33 FF 67 10 33 FF 68 10 33 FF 69 10 33 FF   W.3яg.3яh.3яi.3я
76 10 33 FF 77 10 33 FF 78 10 33 FF 8E 10 33 FF   v.3яw.3яx.3яЋ.3я
8F 10 33 FF 90 10 33 FF 95 10 33 FF 96 10 33 FF   Џ.3яђ.3я•.3я–.3я
97 10 33 FF 97 10 34 FF 96 10 34 FF 95 10 34 FF   —.3я—.4я–.4я•.4я
90 10 34 FF 8F 10 34 FF 8E 10 34 FF 78 10 34 FF   ђ.4яЏ.4яЋ.4яx.4я
77 10 34 FF 76 10 34 FF 69 10 34 FF 68 10 34 FF   w.4яv.4яi.4яh.4я
67 10 34 FF 57 10 34 FF 56 10 34 FF 55 10 34 FF   g.4яW.4яV.4яU.4я
46 10 34 FF 45 10 34 FF 44 10 34 FF 33 10 34 FF   F.4яE.4яD.4я3.4я
32 10 34 FF 31 10 34 FF 25 10 34 FF 24 10 34 FF   2.4я1.4я%.4я$.4я
23 10 34 FF 0A 10 34 FF 09 10 34 FF 08 10 34 FF   #.4я..4я..4я..4я
07 10 34 FF 06 10 34 FF 05 10 34 FF 02 10 35 FF   ..4я..4я..4я..5я
03 10 35 FF 04 10 35 FF 05 10 35 FF 06 10 35 FF   ..5я..5я..5я..5я
0B 10 35 FF 0C 10 35 FF 23 10 35 FF 24 10 35 FF   ..5я..5я#.5я$.5я
25 10 35 FF 32 10 35 FF 33 10 35 FF 34 10 35 FF   %.5я2.5я3.5я4.5я

тут походу задаётся координата точки и яркость.

надежды на использование сторонней нормальной софтины вместо дикой китайской поделки видимо нет.

Добавлено спустя 30 минут 1 секунду:

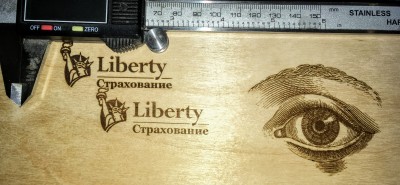

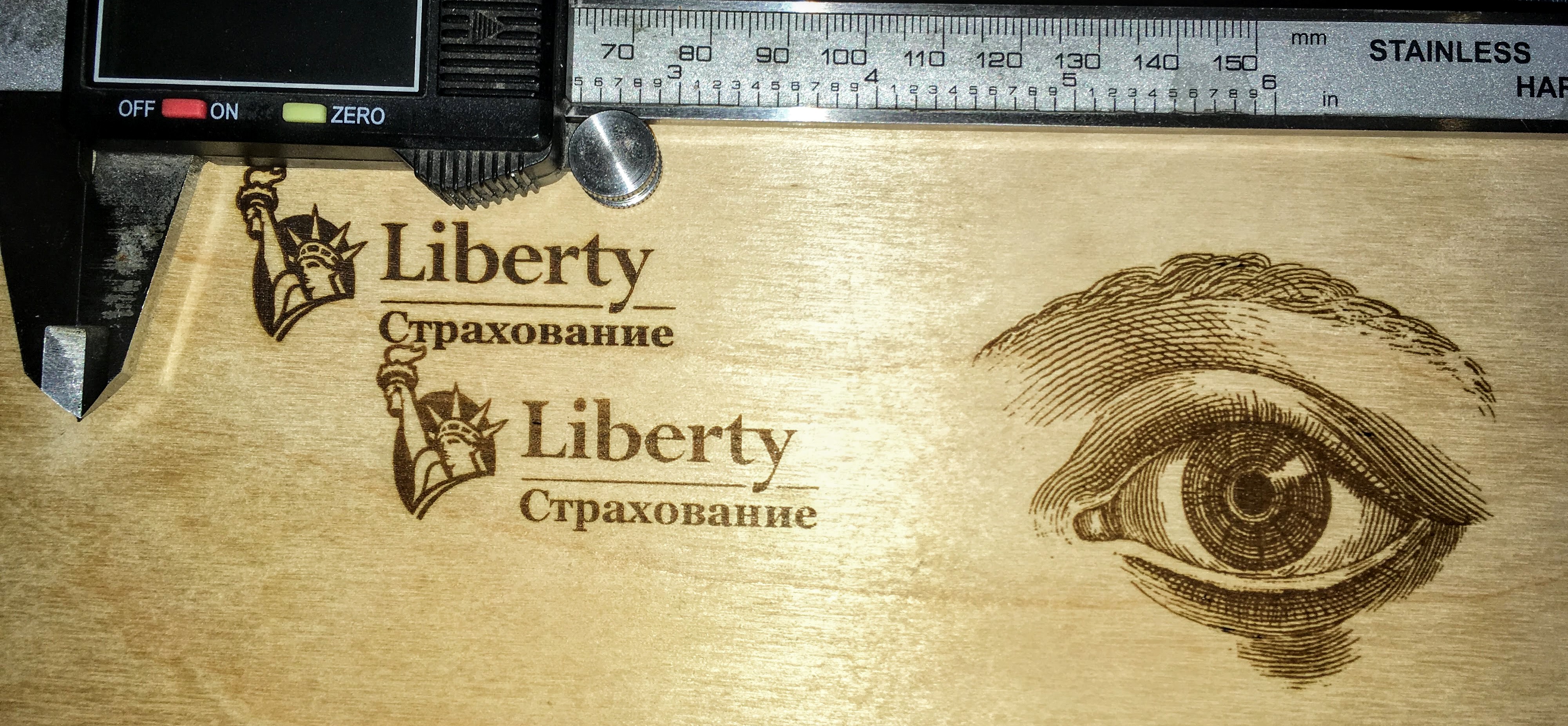

прикольная штука вобщем
буду осваивать изготовление брелков магнитиков и подставок под кружки))))
глаз гравировался примерно полтора часа
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 19 дек 2017, 12:23

Ты же купил в том числе механику, можешь сам прикрутить любые мозги, они же не приварены поди намертво к железке.)
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 19 дек 2017, 12:26

вобщем лазер сдох :( нежный очень
с другой стороны есть повод проапгрейдиться)) поставить туда диод не такой дохлый.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 19 дек 2017, 14:52

Оформи возврат денег, т.к. сломалось, не работает.)
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 19 дек 2017, 16:53

да, не работает...
но сломал то я =) когда внутрь драйвера полез замерять фактический ток и т.д.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17780
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 19 дек 2017, 19:25

Купи обязательно нормальные, защитные очки, а то сетчатку подпалишь (даже на отражениях).
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Пред.След.

Вернуться в Блоги

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Mail.ru counter
